Stahlrohrdurchmesser: studienstandards

Trotz der Verbreitung moderner Verbundwerkstoffe bleibt Stahl bei der Herstellung von Rohrleitungen für verschiedene Zwecke gefragt. Welche Durchmesser können Stahlrohre laut GOST haben? Welche Normen regeln generell ihre Produktion? Wo und für was werden geeignete Produkte verwendet? Lass es uns herausfinden.

Regulierungsdokumente

Beginnen wir mit einer Liste von Standards, die wir studieren müssen.

• Nach GOST 3262-75 werden Produkte für Wasser- und Gaspipelines hergestellt.
• Pumpen- und Pipeline-Pipelines (NKT) werden aus Walzmetall hergestellt, das gemäß GOST 633-80 hergestellt wurde.
• Das Sortiment nahtloser warmgewalzter Rohre ist in der Standardnummer 8732-78 enthalten.
• Bei kaltverformten Produkten ist das Produktangebot gemäß GOST 9734-75 normalisiert.
• Geschweißte Rohre für Gas- und Ölleitungen werden gemäß GOST 20295-85 hergestellt.
• Schließlich werden Stahlrohre mit großem Durchmesser für Gaspipelines, Ölpipelines und Ölpipelines gemäß GOST R 52079-2003 hergestellt.

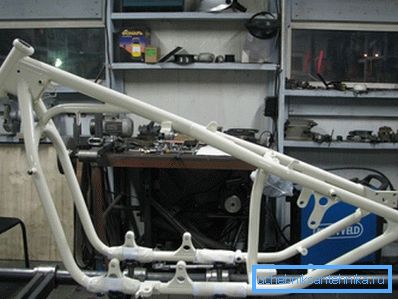

Bitte beachten Sie: Diese Liste erhebt nicht den Anspruch, alle Produktionsbereiche abzudecken. Wir haben bewusst bestimmte Produkte wie Mantelrohre oder Rohrrahmen für die Automobilindustrie ausgeschlossen.

Größen und Anwendungen

Wie lauten die Durchmesser von Stahlrohren gemäß diesen Dokumenten? Zu welchem ​​Zweck wird das Rohr verwendet?

GOST 3262-75

Die vollständige Liste der vom Standard bereitgestellten Größen ist relativ klein, daher geben wir sie vollständig an.

Produkte können mit Korrosionsschutzverzinkung und ohne hergestellt werden. Darüber hinaus können sie mit geschnittenen oder gerändelten Fäden geliefert werden.

Ein Anwendungsbereich - Verteilung von Wasserversorgung, Gas und Heizung in Wohn-, Büro- und Produktionsgebäuden.

Lassen Sie uns einige Anwendungsbeispiele nennen.

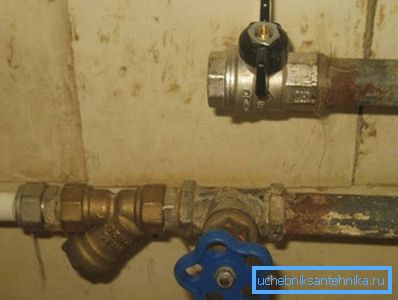

• Als Wasserversorgung und Gas-Inhouse-Anschlüsse ist ein Durchmesser von 15 mm gefragt.
• Ein Stahlrohr von 20 mm dient zur Versorgung von Heizkörpern.
• Stahlrohr 25 mm wird für die Installation von Heizungsrohren verwendet.
• Stahlrohr 40 mm ist für die Abfüllung von Heizung und Wasserversorgung geeignet.
• Ein Stahlrohr von 125 mm eignet sich für die Installation von Warmwasserleitungen und einige Jahrzehnte zuvor - und Kaltwasserleitungen.

Als Referenz: Ein Stahlrohr von 8 mm, 6 und 10 mm, wenn es in Wasser- und Gaspipelines verwendet wird, ist unglaublich geschickt versteckt. In der reichen Praxis der Meister unseres Projekts haben sich diese Dimensionen nie erfüllt.

Der Preis von VGP-Rohren ist aufgrund der Verwendung kostengünstiger Stahlsorten und der Produktionstechnologie einer der niedrigsten unter den gewalzten Rohren. Hier werden hochfrequente Ströme zum Schweißen verwendet, was minimale Zeitkosten pro Meter gewährleistet.

GOST 633-80

Die Liste des Sortiments, das in diesem Verordnungsdokument festgelegt ist, hat ebenfalls keinen Einfluss auf die Größe.

Was kann man sonst noch über Produkte wissen, die nach den Normen dieser Norm hergestellt werden:

• Nach der Produktionstechnologie können sie nur und ausschließlich nahtlos sein, das heißt, nicht durch Drehen eines flachen Barrens (Band), sondern durch Flashen eines massiven Stahlzylinders (Stab).. Diese Produktionsmethode bietet einen wesentlich höheren Widerstand gegen den inneren Hydraulikdruck: Die elektrische Schweißnaht ist immer der Festigkeit des gesamten Metalls unterlegen.

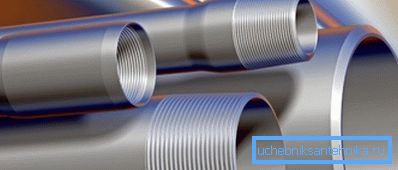

• Das Rohr wird glatt (unter Verbindung von Kupplungen) und ohne Kupplung hergestellt, wobei die Enden außen liegen.

• Produkte mit geschraubten und kupplungslosen Kupplungen müssen hydraulischen Tests standhalten. Gleichzeitig ist der Innendruck während der Prüfung an die Rohrgröße gebunden und variiert zwischen 375 und 1250 kgf / cm2.

Zur Information: Der Wasserdruck am Ausgang von Bergbaumonitoren erreicht dreimal kleinere Werte - nicht mehr als 400 kgf / cm2. Der Jet eines solchen Monitors schneidet leicht Steine.

Die Verwendung von Schlauchrohren ist hauptsächlich auf die Öl- und Gasproduktion zurückzuführen: Sie dienen zum Pumpen natürlicher Kohlenwasserstoffe und zum Erzeugen von Speicherdruck.

GOST 8732-78

Nahtlose warmgewalzte Rohre können einen Durchmesser von 20 bis 530 mm bei einer Wandstärke von 1,08 bis 75 Millimeter haben.

Die Technologie seiner Produktion in Kürze ist wie folgt:

1. Der zylindrische Barren wird in einem Induktionsofen auf eine Temperatur erhitzt, bei der der Stahl zu Kunststoff wird.

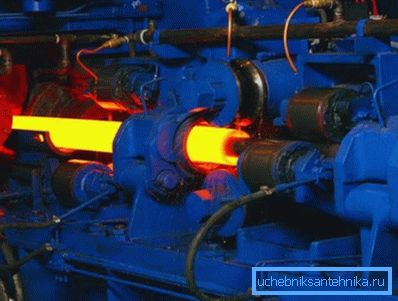

2. Auf der Durchstechmühle wird daraus eine Hülse - ein Hohlzylinder.

1. Nach dem Wiedererwärmen durchläuft das Werkstück, das auf dem Dorn getragen wird, eine Abfolge von Rollen und verringert seinen Außendurchmesser.
2. Nach dem Abkühlen wird das fertige Rohr in Segmente geschnitten und nach dem Bestehen der Qualitätskontrolle an das Fertigproduktlager geschickt.

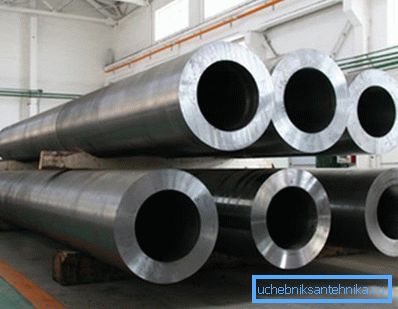

Produktion aus naheliegenden Gründen hat die höchste Energieintensität. Aufgrund der dicken Wände des Produkts sind sie außerdem extrem massiv: Wenn das verstärkte Wasser-Gas-Stahlrohr von 65 mm 7,88 kg / lfm wiegt, beträgt der Durchmesser des heißverformten 63,5x14, dessen Durchmesser am nächsten liegt, sogar 17,09.

Wo werden warmgewalzte Produkte eingesetzt? Es ist klar, dass es nicht für den Bau des Wasserversorgungssystems für die Vorstadt mit eigenen Händen ist: Ihre Stärke ist hier eindeutig übertrieben. Hauptanwendungsgebiete sind Hochdruckleitungen und Hydrauliksysteme.

GOST 8734-75

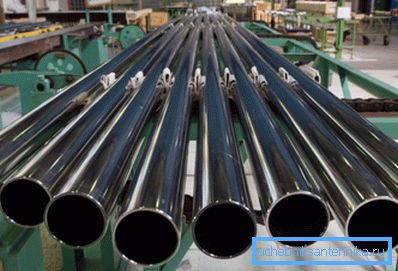

Das Verfahren der Kaltverformung unterscheidet sich vom Warmwalzen nur dadurch, dass die Hülse nach dem Durchstechmühlen abkühlt und weitere Vorgänge bei einer Temperatur stattfinden, die weit unter dem Punkt der Stahlrekristallisation liegt.

Da sich beim Walzen in einem Metall zwangsläufig innere Spannungen ansammeln, erfordert die in einer der einschlägigen Normen enthaltene Anweisung zur Produktionstechnologie eine zwingende Wärmebehandlung des Walzgutes nach dem Walzen: Der Stahl erwärmt sich und kühlt langsam ab, wodurch Viskosität und Duktilität zunehmen.

Welche Größen werden im Standard geschrieben:

• Durchmesser - von 5 bis 250 mm.
• Wandstärke - von 0,3 bis 24 mm. In diesem Fall entsprechen mehrere Optionen dem gleichen Durchmesser: Zum Beispiel kann ein Stahlrohr mit 200 mm Wandstärke von 3 bis maximal 24 mm und ein Stahlrohr mit 110 mm - von 1,5 bis 18 - aufweisen.

Kaltverformte Produkte werden ebenso wie warmgewalzte eingesetzt, wenn eine maximale Druckfestigkeit bei minimalem Gewicht erforderlich ist.

GOST 20295-85

Die Norm sieht die Herstellung von längs- und spiralgeschweißten Produkten mit einem Außendurchmesser von 159 bis 8220 mm mit Wänden von 3 - 12 mm vor.

In diesem Fall enthält die Norm Empfehlungen für das Herstellungsverfahren für verschiedene Größenbereiche:

• Mit einem Durchmesser von 159 - 426 ist das Schweißen mit Hochfrequenzströmen zulässig.

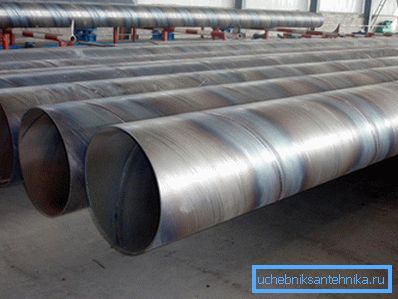

• Das Lichtbogenschweißen von Spiralverbindungen kann im Bereich von 159 bis 820 eingesetzt werden.
• Das Langbogenschweißen ist für die Größen 530-820 anwendbar.

GOST R 52079-2003

Das letzte Dokument in unserer Liste enthält Durchmesser von 114 bis 1420 mm mit Wänden von 3 bis 21. In diesem Fall können Hochfrequenzschweißen mit einer Längsnaht (Abmessungen 114-530), Spiralnahtbogenschweißen (159-1420) und Längsnahtschweißen verwendet werden mit einer oder zwei Längsnähten (530-1420 mm).

Fazit

Wie bereits erwähnt, erhebt unsere Liste der Zulassungsdokumente keinen Anspruch auf Vollständigkeit. Zum Beispiel entspricht ein 300 mm Stahlrohr keinem der genannten Bereiche; In den realen Preislisten von Herstellern und Händlern ist es jedoch so.

Wie immer kann der Leser in diesem Artikel zusätzliche Informationen finden. Erfolge!
