Stahlrohr - typen und merkmale

08-07-2018
Pfeifen

Trotz der großen Auswahl an Rohren auf dem Baustoffmarkt sind Stahlprodukte nach wie vor am beliebtesten. Sie werden im Alltag, in der Industrie, im Bauwesen usw. verwendet. Natürlich können Rohre für verschiedene Anwendungen unterschiedliche Eigenschaften haben. In diesem Artikel werden wir uns mit ihren Typen und Leistungseigenschaften befassen.

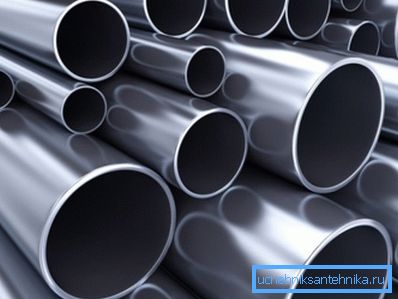

Stahlrohre

Klassifizierung

Das Sortiment an Stahlrohren ist sehr umfangreich, so dass es viele Möglichkeiten zur Klassifizierung gibt, insbesondere durch:

  • Herstellungsart;
  • Lineare Abmessungen;
  • Verfügbarkeit von Deckung usw.

Als nächstes werfen Sie einen Blick auf sie.

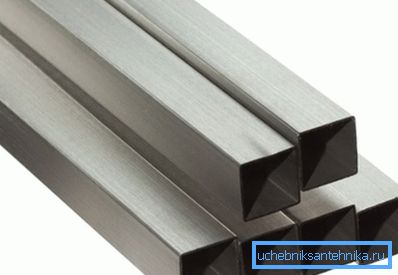

In den Fotoquadratrohren

In größe

Stahlrohrgrößen werden in folgende Typen eingeteilt:

Nach abschnitt geometrie
  • Oval;
  • Quadrat;
  • Achteckig;
  • Rund;
  • Rechteckig;
  • Gerippt;
  • Segmental usw.
Außendurchmesser
  • Mit kleinem Durchmesser - 5 mm - 102 mm;
  • Kapillare mit einem Durchmesser von 0,3 mm bis 4,8 mm;
  • Mit einem durchschnittlichen Durchmesser von 102 mm bis 426 mm;
  • Mit großem Durchmesser - ab 426 mm.
Nach länge Länge kann sein:
  • Dimensional;
  • Nicht gemessen
  • Kurz
Genauigkeitsklasse
  • Erste Klasse - Entgraten und Trimmen;
  • Zweite Klasse - nur schneiden.

Beachten Sie! Standardgrößen für Stahlrohre, einschließlich Durchmesser, Länge, Wandstärke usw., sind in der Referenzliteratur in Tabellen aufgeführt.

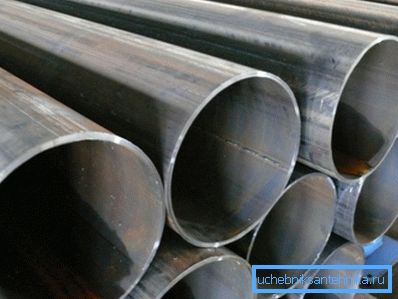

Gerade Naht geschweißt

Nach produktionsmethode

Nach Art der Produktion werden Stahlrohrprodukte unterteilt in:

Elektrogeschweißt
  • Helikal;
  • Längs;
  • Profil;
  • Wasser und Gas.
Nahtlos
  • Kaltgeformt;
  • Warm gewalzt

Korrosionsschutz

Stahl ist bekanntermaßen ätzend.

Um Produkte vor diesem negativen Phänomen zu schützen, gilt Folgendes:

  • Heiß- und Kaltverzinkung;
  • Ausgeliefertes Polyethylen;
  • Normales Polyethylen, das ein- oder mehrlagig in Rohren verpackt ist.
  • Zement-Sand-Mischung;
  • Epoxid-Bitumen-Mischung.

Beachten Sie! Die Eigenschaften und Eigenschaften der obigen Rohrprodukte werden durch GOST für Stahlrohre bestimmt. Darüber hinaus hat jeder Rohrtyp seinen eigenen GOST.

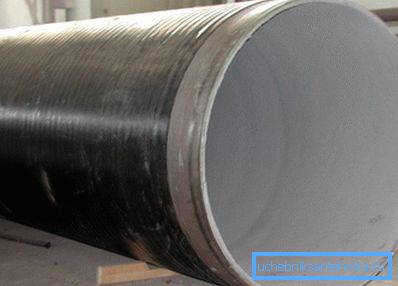

Zement-Sand-Korrosionsschutz (innen)

Besonderheiten

Verdienste

Metallrohre haben wie jedes andere Material ihre eigenen Vor- und Nachteile.

Zu ihren positiven Eigenschaften gehören folgende Punkte:

  • Die Lebensdauer beträgt 5 - 30 Jahre, abhängig von der transportierten Flüssigkeits- und Korrosionsschutzbeschichtung.
  • Beständigkeit gegen hohe Temperaturen.
  • Nicht brennbar
  • Die Fähigkeit, einem Druck von bis zu 30 Atmosphären standzuhalten (dieser Indikator hängt vom Rohrleitungstyp ab).
  • Beständigkeit gegen mechanische Beschädigung und Duktilität.

Nachteile

Zu den Mängeln gehören:

  • Instabilität gegenüber verschiedenen Ablagerungen und Korrosion;
  • Das Gewicht des Stahlrohrs ist viel höher als bei Kunststoffanaloga.
  • Interne Rauheit, die einen starken hydraulischen Widerstand erzeugt;
  • Hohe Wärmeleitfähigkeit;
  • Der Preis ist höher als der Preis für Kunststoffanaloga.
  • Nach der Installation ist ein Lackieren erforderlich.

Anwendungsbereiche

Wie bereits erwähnt, sind Stahlrohre sehr umfangreich. Als Nächstes geben wir die wichtigsten an:

Rohrprodukte für allgemeine Zwecke Wird für folgende Zwecke verwendet:
  • Für den Bau von Rohrleitungen, die nicht aggressive Flüssigkeiten, Schüttgüter und Gase transportieren;
  • Als Elemente des Fechtens;
  • Für die Montage von Baugerüsten;
  • Als unterstützt;
  • Beim Verlegen von Kabeln;
  • In Bewässerungssystemen;
  • In der Gas- und Ölindustrie.
Profil Sie werden häufig im Maschinenbau und in verschiedenen Metallstrukturen eingesetzt.
Wasser- und Gasleitungen Bei der Installation von Systemen:
  • Warm- und Kaltwasserversorgung;
  • Heizung;
  • Zum Verlegen von Gasleitungen.

Es sei darauf hingewiesen, dass Stahlrohre auch in der Möbelherstellung, in der Automobilindustrie, in der Luftfahrt, im Schiffbau usw. Anwendung fanden.

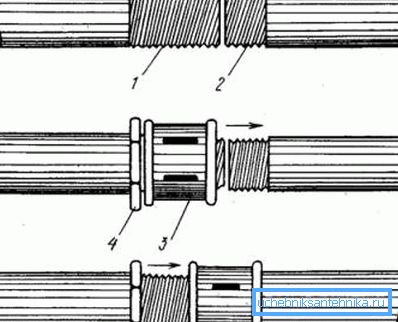

Montage mit Gewinde

Installationsmerkmale

Die Installation von Stahlrohren kann auf zwei Arten erfolgen:

  • Rezbovym;
  • Geschweißt

Eine kurze Anweisung zum Installieren der Pipeline in einem Thread lautet wie folgt:

  • Auf das Ende des Gewinderohrs ist eine Gewindemutter aufgeschraubt.
  • Dann wird eine Kupplung auf den gleichen Faden gewickelt - ein spezieller Verbindungsbeschlag.
  • Ferner werden zwischen der Sicherungsmutter und der Kupplung entlang des Gewindes am Rohr Flachsgewinde aufgewickelt, woraufhin die Mutter nahe an die Kupplung geschraubt wird.
  • Danach wird eine Kontermutter auf das zweite Rohr aufgeschraubt und das Rohr bis zum Anschlag in die Hülse geschraubt.

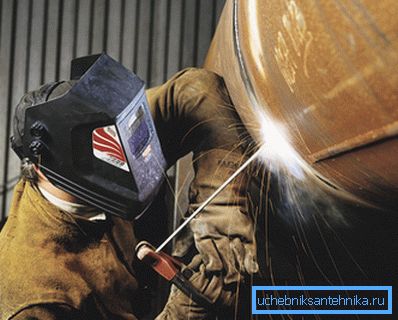

Rohrschweißen

In der Regel werden Haushaltsrohre und Heizsysteme auf diese Weise zusammengebaut, deren Durchmesser 6 Zoll nicht überschreitet. Was die geschweißte Verbindung anbelangt, so ist es ohne entsprechende Erfahrung sehr schwierig, dies selbst zu tun.

Der Installationsvorgang ist wie folgt:

  • Zwei verbundene Teile sollten an mehreren Stellen durch elektrisches Schweißen geheftet werden.
  • Danach werden die Achsen der beiden zu verbindenden Elemente ausgerichtet.
  • Die letzte Stufe ist das abschließende Schweißen - die Verbindung sollte mit einer festen hermetischen Naht gekocht werden, was die größten Schwierigkeiten verursacht.

Externe und industrielle Rohrleitungen werden normalerweise geschweißt montiert. Der Nachteil dieser Installation besteht in der Schwierigkeit, das System zu demontieren, wenn ein separater Abschnitt der Rohrleitung ersetzt werden muss. Hier sind vielleicht alle Hauptmerkmale von Stahlrohren.

Fazit

Heute gibt es eine große Auswahl an Stahlrohren. Daher werden sie in einer Vielzahl von Branchen eingesetzt, vom Bauwesen bis zum Maschinenbau und zur Möbelherstellung. Dementsprechend hängt die Wahl eines Rohrtyps in jedem einzelnen Fall von den vor ihnen gestellten Aufgaben ab.

In dem Video in diesem Artikel erhalten Sie weitere Informationen zu diesem Thema.
