Solche verschiedenen und so beliebten kunststoffrohre: die

Mit Beginn der technischen Revolution besetzen Polymere zunehmend unseren Lebensraum und können auf sie praktisch nicht verzichten. Beispielsweise schützen Kunststoff-Feuerlöschrohre (aus Polypropylen) unsere Sicherheit. Außerdem versorgen Polypropylen, Polyvinylchlorid und Polyethylen Wasser in unser Haus, dienen zum Ableiten von Abwasser und zum Transport von Kühlmittel in Heizungssystemen. Natürlich gibt es für jede Anwendung eigene Anweisungen, mit denen Sie nach Betriebsdruck, Temperaturparametern und Installationsort navigieren können.

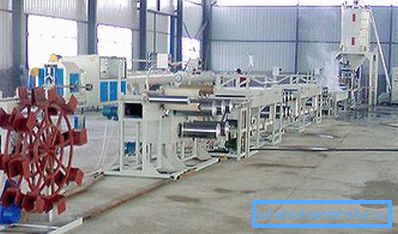

Plastikrohr, das Ausrüstung - Fertigungsstraße herstellt

Polypropylen

Allgemeine Merkmale und Nomenklatur

Hinweis In der technischen Dokumentation haben verschiedene Materialtypen eine eigene Kurzbezeichnung. So hat Polypropylen die Abkürzung PPR (PPRC) oder PP, Polyvinylchlorid-PVC und Polyethylen-PE. Außerdem können PE-Rohre HDPE oder LDPE sein - Nieder- oder Hochdruckpolyethylen.

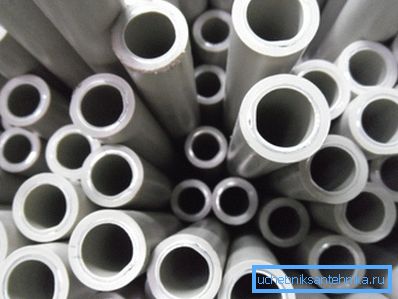

PPR-Produkte mit unterschiedlichem Durchmesser

Im Moment drückte die Verwendung von Kunststoffrohren die Position des Metalls auf dem Markt sehr stark. Für die Verteilung von warmem und kaltem Wasser sowie für die Heizung wird am meisten Polypropylen nachgefragt, das über eigene Modifikationen verfügt.

Beim Kauf stellen Sie möglicherweise fest, dass PPR, PP-1, PP-2, PPB oder PPRC anstelle der PPR-Abkürzung auf der Tube angegeben sind. Sie sollten wissen, dass PPH und PP-1 Homopropylen sind, dh die erste Generation von Materialien (es ist schlechter). Jetzt wird ein zufälliges Copolymer hergestellt. Wenn Sie also die Zeichen PP-2, PPB oder PPRC sehen, können Sie sich auf die Qualität verlassen.

Außerdem hat jedes Rohr die Buchstaben PN, die mit den Zahlen verknüpft sind, die den Nenndruck in bar bei einer Wassertemperatur von 20 ° C angeben (alle PPR-Eigenschaften werden genau von dieser Temperatur gezählt).

Es gibt also die Modifikationen PN10, PN16, PN20 und PN25. Verwenden Sie für kaltes Wasser PN10 und PN16 und für Warmwasser und Heizung PN20 und PN25.

Hierbei spielt nicht nur die Wandstärke eine Rolle, sondern auch die Rohrverstärkung (deren Preis ist natürlich höher), die mit Aluminiumfolie oder Glasfaser ausgeführt wird.

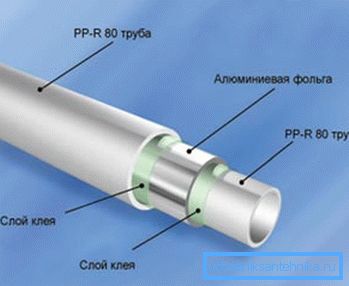

Abschnitt PPR RN20
  • Für kaltes Wasser, dessen Temperatur nie über 20 ° C steigt, verwenden Sie die Modifikation PPR PN10. Es kann auch kurzzeitig 45 ° C standhalten, aber bei längerer Erwärmung bei einer solchen Temperatur wird das Rohr einfach verformt.

Der Arbeitsdruck beträgt 1,0 MPa (10,2 kg / cm)2). Diese Modifikation wird mit einem Außenteil von 20 mm bis 110 mm und einer Länge von 4000 mm angeboten. Zusammen mit dem Durchmesser variiert auch die Wandstärke, die von 2,3 mm bis 10 mm variieren kann.

  • In ähnlicher Weise wird für kaltes Wasser, dessen Temperatur niemals über 20 ° C steigt, die Modifikation PPR PN1 verwendet. Im Gegensatz zum Vorgängermodell kann dieses Produkt 60 ° C standhalten. Bei längerer Erwärmung treten jedoch immer noch Verformungen auf. Arbeitsdruck - 1,6 MPa (16,3 kg / cm)2).

Diese Modifikation wird mit einem Außenteil von 20 mm bis 110 mm und einer Länge von 4000 mm angeboten. Wandstärke - von 2,8 mm bis 15 mm.

  • Für Warmwasser und Heizung wird verstärkt PN20 verwendet. Hier ist eine Arbeitstemperatur von 80 ° C zulässig (kurzzeitig - 110 ° C). Eine solche Leitung wird oft als Universal bezeichnet, da sie alle Verkabelungen (heißes / kaltes Wasser und Heizung) übernimmt.

Der zulässige Druck beträgt hier 2,0 MPa (20,4 kg / cm)2), Außendurchmesser von 20 mm bis 110 mm, Wandstärke 3,4 mm bis 18,3 mm, Länge 4000 mm.

  • Die verstärkte Ausführung PN25 ist für hohen Betriebsdruck im System ausgelegt.. Es hält konstant 2,2 MPa (25,49 kg / cm)2) und einer Nenntemperatur von 95 ° C (kurzzeitig bis 150 ° C). Der Außendurchmesser beträgt 20 mm bis 110 mm (selten 125 mm), die Wandstärke beträgt 3,4 mm bis 18,3 mm. Solche Rohre werden meistens für die Zentralheizung verwendet, wo möglich Hochdruck in der Anlage (insbesondere in Hochhäusern).

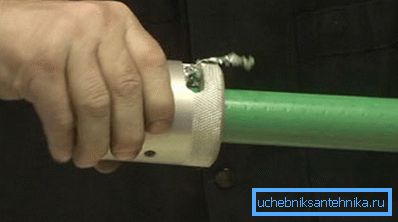

Foto Stripper PPR Rasierer

Hinweis Verstärkungsrohre werden normalerweise im mittleren Teil der Wand verlegt, manchmal aber nicht. Zum Beispiel in PN25 - dort kann sich die Folie näher an der Oberfläche befinden und muss gereinigt werden, damit sie beim Schweißen mit einem Formstück die Haftung nicht beeinträchtigt.

Es ist sehr unpraktisch, dies mit einem Messer zu tun, da die obere Schicht aus Polypropylen vorreinigt werden muss. Zu diesem Zweck gibt es einen Rasierer, den Reinigungsvorgang, den Sie auf dem Foto sehen.

Montagezubehör

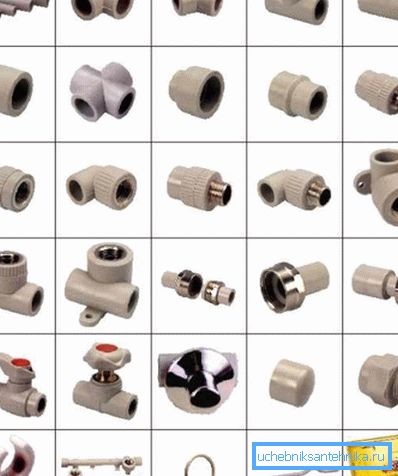

Armaturen, Armaturen, Lötkolben für PPR

Es gibt auch Zubehörteile für Kunststoffrohre, die für ihre Installation und Funktionalität sorgen. Dazu gehören Armaturen, Anschläge, Wasserhähne und natürlich ein elektrischer Lötkolben mit Duraluminiumdüsen (möglicherweise eine Teflonbeschichtung) mit verschiedenen Durchmessern.

Unter den Beschlägen befinden sich T-Stücke, Vierecke, Kupplungen, Stecker, Winkel von 32 ?, 45? und 90 °, amerikanische und herkömmliche Gewindeanschlüsse. Zusätzlich zu diesen Teilen gibt es zum optimalen Stapeln beim Überkreuzen von Rohren kurze Bypassdüsen, die mit Kupplungen geschnitten werden, und anstelle von Metallkugeln aus Polypropylen, die eine Lebensdauer von mindestens 50 Jahren und über den Rohren selbst haben.

Hinweis Einige sind daran interessiert, wie man den Exzenter von einem Kunststoffrohr abschrauben kann, wenn sein oberer Teil abgebrochen ist und es unmöglich ist, ihn mit einem Schlüssel oder einer Zange festzuhalten. Diese Situation ist schwierig, daher müssen Sie entweder einen Sechskantschlüssel verwenden oder die Splines mit einer Feile abschneiden und mit einem kleinen Schlüssel abschrauben.

Metalloplast

Grundparameter

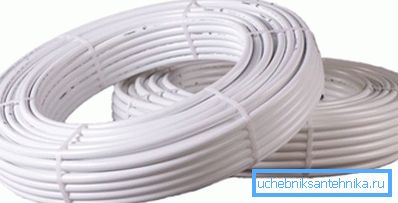

Metallfasern

Rohre aus Metallkunststoffen werden hauptsächlich zur Verteilung von kaltem Wasser und zur Anordnung der Kontur von Warmwasserböden verwendet, in einigen Fällen jedoch auch für die Außenheizung.

  • Der Außendurchmesser kann hier 16 mm, 20 mm, 26 mm, 32 mm, 40 mm und 63 mm betragen, der bekannteste Abschnitt kann jedoch mit 16 bis 20 mm bezeichnet werden.
  • Metallbasiertes Laminat hat eine sehr niedrige Wärmeleitfähigkeit (1300-fach weniger Kupfer) und kann bei einem Betriebsdruck von 10 bar und einer Nenntemperatur von 0-95 ° C (für kurze Zeit - 110 ° C) betrieben werden.
  • Für den gebräuchlichsten Querschnitt beträgt die Wandstärke 2 bis 2,25 mm, während gleichzeitig die Aluminiumfolienschicht 0,2 bis 0,24 mm dick ist. Bei einem Laufmeter mit einem Durchmesser von 16 mm beträgt 0,113 Liter und bei 20 mm - 1.201 Liter.
  • Der Ausdehnungskoeffizient von Metallkunststoffen ist ungeachtet des Durchmessers von 0,2610–4 pro ° C und der Wärmeleitfähigkeit von 0,43 W / m * K.

Rohre und Formstücke

Metalloplast im Schnitt

Das Metall-Kunststoff-Rohr besteht aus drei Schichten, die durch Klebstoff miteinander verbunden sind: Im Inneren befindet sich eine Schicht aus Hochdruckpolyethylen (LDPE), dann Aluminiumfolie und außen eine Schicht aus Niederdruckpolyethylen (HDPE). Wenn Sie Material für die Installation einer Fußbodenheizung kaufen, achten Sie auf die Folie - diese Schicht muss nahtlos oder überlappend sein

Tipp! Wenn Sie beim Reinigen des HDPE eine Naht sehen, sollte ein solches Heizrohr oder heißes Wasser nicht verwendet werden. Um einige Hersteller zu retten, verkleben sie die Folie außerdem nicht mit PE - dies ist ein Zeichen für schlechte Qualität und ein solches Metalllaminat ist nur für kaltes Wasser geeignet.

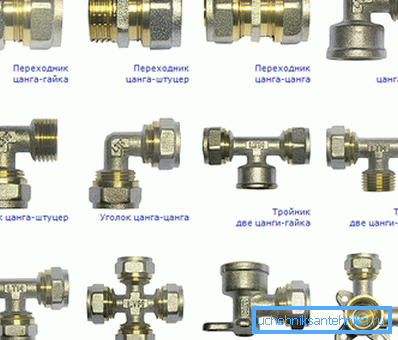

Montage für Metallplast

Wie auch anderswo gibt es Komponenten für Kunststoffrohre - dies sind verschiedene Anschlüsse zum Anschließen und Verdrahten, von denen Sie Beispiele in den Bildern sehen. Aber diese Verbindungen sind der Schwachpunkt.

Wenn die Lebensdauer von Metall-Kunststoff-Rohren unabhängig von der Luftfeuchtigkeit 10-15 Jahre beträgt, überleben Messingverbindungen diese Zeit nicht immer - sie platzen. Es ist besonders gefährlich, sie mit Gips oder Kitt zu versiegeln - in jedem Fall bevorzugen alle Installateure Polypropylen gegenüber Metalllaminat.

Polyvinylchlorid

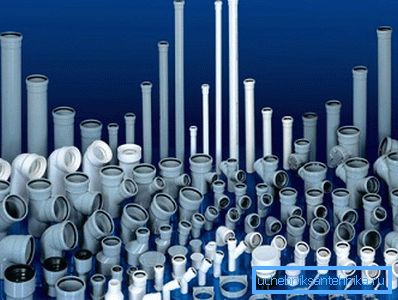

PVC-Rohre und Formstücke sowie Halterungen dafür

Für die Installation von Abwasser- und Luftkanälen (Lüftung) werden drucklose PVC-Rohre mit einem Durchmesser von 32 mm, 50 mm und 100 mm verwendet, deren Länge 250 mm, 350 mm, 500 mm, 750 mm, 1000 mm und 2000 mm betragen kann.

Für das externe Abwasser wird ein größerer Abschnitt verwendet - 150 mm, 200 mm, 250 mm und 300 mm. Darüber hinaus werden Verrohrungsrohre für Sand- und artesische Brunnen hergestellt, die die Bodenerhaltung durch Einstürze gewährleisten.

Das Anlegen von Abwasserrohren erfolgt auf Kosten von Formstücken, die in den folgenden Formen hergestellt werden: Kupplung, Winkel (32 °, 45 °, 90 °), Stecker, Revisionen, T-Stücke, Quadrate, PVC- oder Gummi-Reduzierungen (zum Umschalten von einem Durchmesser auf einen anderen). . Es gibt auch komplexe Armaturen, die mehrere Optionen enthalten können. Nippelhülsen können verwendet werden, um Mantelrohre oder einfach Außen- und Innengewinde an ihren Enden zu verbinden.

Hinweis Es ist zu beachten, dass das Reparieren von Kunststoffrohren mit eigenen Händen viel einfacher ist als beim Arbeiten mit Metall. Dies ist auch einer der Gründe für die Wahl von Kunststoff.

Fazit

Trotz der allgemeinen Bekanntschaft, die Sie nach dem Lesen dieses Materials bereits erhalten haben, können Kunststoffrohre einige Nuancen bei den Parametern aufweisen - dies ist vom Hersteller abhängig. Konsultieren Sie daher beim Kauf immer den Verkäufer oder lesen Sie die Dokumentation sorgfältig. Als Ergänzung zu den oben genannten Empfehlungen bieten wir Ihnen in diesem Artikel ein Video, das Sie näher mit diesem Thema vertraut machen wird.
