So verbinden sie zwei rohre gleichen durchmessers: die

In diesem Artikel werden die Anweisungen zum Verbinden von eindimensionalen Rohren aus verschiedenen Materialien beschrieben. Das Thema des Artikels ist interessant, da es auf dem Markt eine Vielzahl unterschiedlicher Rohre gibt, die sich nicht nur in betrieblichen und technischen Eigenschaften unterscheiden, sondern auch in unterschiedlichen Verbindungsmöglichkeiten zu einem System.

Bevor Sie jedoch die Besonderheiten der Installationsarbeiten in Betracht ziehen, sollten Sie sich überlegen, welche Arten von Installationszubehör erhältlich sind.

Klassifizierung

Alle Wasserrohre werden entsprechend den bei ihrer Herstellung verwendeten Produktionsmaterialien in folgende Kategorien unterteilt:

• Metallmodifikationen;
• Polymermodifikationen;
• Produkte aus Laminat auf Metallbasis.

Wichtig: Jede dieser Modifikationen wird auf dem Markt durch eine breite Palette von Produkten repräsentiert, die sich durch die eine oder andere Verbindungsart auszeichnen. Daher müssen Sie bei der Planung der Installation eines Wasserversorgungssystems in Ihrer Wohnung oder in einem Landhaus die Auswahl der Materialien und Verbindungsmethoden mit maximaler Verantwortung treffen, da der Preis, die Haltbarkeit und das Erscheinungsbild des fertigen Systems davon wesentlich abhängen.

Überlegen Sie sich also, wie der Anschluss des Mischers an die Rohrleitung unabhängig ist.

Andocken von Metallrohren

Bei der Montage von Metall- (Gusseisen, Stahl und Kupfer) Installations- und Heizungssystemen werden Gewinde- und Schweißverbindungen verwendet.

Betrachten Sie jede dieser Methoden im Detail:

1. Gewindeanlage, die übrigens die Verbindung von amerikanischen Rohren ist. Dies ist eine Technologie, mit der Wasserrohre aus Elementen mit gleichen Durchmessern eines Querschnitts zusammengebaut werden können.

Dazu wird an den Enden beider Rohre ein Faden abgeschnitten, über den eine spezielle Metallkupplung - ein Fitting - gewickelt wird. Durch spezielle Beschläge können Sie sowohl gerade als auch gebogene Sanitär- und Heizungssysteme montieren.

Das bei solchen Konstruktionen verwendete Formstück hat ein Innengewinde, während an den Rohren ein Außengewinde geschnitten wird. Wenn Beschlagteile für die Installation bereits mit Gewinde gekauft werden, müssen diese an den verbundenen Elementen mit den eigenen Händen mit Matrizen geschnitten werden.

Zu den Vorteilen der Technologie zählen die Stärke und Haltbarkeit des Endergebnisses. Darüber hinaus kann bei Bedarf ein Gewindeanschluss abgerollt und die gesamte Struktur zerlegt werden, um einen Defekt zu beheben oder den Fehler zu beheben.

Wichtig: In der Regel gelten die Gewinde der Rohre und Formstücke als Standard. Wenn Sie jedoch Fremdzubehör von weniger bekannten Marken erwerben, müssen Sie sicherstellen, dass das Produkt dem metrischen Gewindetyp entspricht.

1. Die Installation von Rohrleitungssystemen mittels Schweißen wird selten verwendet. Der Hauptnachteil einer Schweißverbindung ist die Unfähigkeit, dies selbst zu tun, da ein professioneller Schweißer mit Spezialausrüstung und Erfahrung im Umgang mit dieser Ausrüstung diese Arbeit bewältigen kann.

Für die Montage von zwei eindimensionalen Rohren werden folgende Arten von Schweißverbindungen verwendet:

• Querstoßverbindung (ohne Bohrung oder mit Innenbohrung) mit Stützring;
• Längsstoß (ohne Abschrägung oder mit Abschrägung) mit einseitiger Naht;
• Kreuzstoß mit einseitiger Naht;
• einseitige eckige;
• doppelseitige Ecke;
• überlappende Glocke

Die Stoßfuge ist die häufigste, da das Endergebnis durch eine hohe Festigkeit gekennzeichnet ist, vorausgesetzt, die verbundenen Elemente sind korrekt zentriert.

Wenn ein Wasserversorgungssystem mit einem Innendurchmesser von bis zu 500 mm montiert wird, wird eine einseitige Verbindung geschweißt, und die Festigkeit ist ausreichend. Wenn der Durchmesser größer ist, wird die Nahtwurzel innen geschweißt, was die Verbindungsfestigkeit erhöht.

Schweißnaht gilt als optimale Verbindungsart für die Installation einer industriellen Wasserversorgung, wird jedoch im Alltag aufgrund der hohen Kosten der fertigen Version und der Randbedingungen für den Einsatz des Schweißgeräts selten eingesetzt.

Das Löten von Kupferkomponenten ist eine Technologie, die bei der Montage von Premium-Sanitärsystemen verwendet wird.

Das Installationsprinzip lautet wie folgt:

• die Enden der verbundenen Elemente werden gereinigt und mit Lot bedeckt;
• die innere Oberfläche der Armatur wird gereinigt und gelötet;
• das Rohr wird in den Fitting eingeführt und durch einen Brenner erhitzt;
• Nachdem das Lot abgekühlt ist, stellt sich ein festes und dauerhaftes Ankopplungsgerät heraus.

Arten von Polymerprodukten

Wenn die Frage ist, wie das HDPE-Rohr angeschlossen wird, ist die Installation in diesem Fall wesentlich einfacher als die Montage einer Metallwasserversorgung. Auf dem Kunststoff wird kein Gewinde geschnitten, und die Installation erfolgt auf zwei Arten: durch Löten oder Verwenden von Fittings.

1. Der Anschluss von HDPE-Rohren mithilfe von Fittings ist bei der Montage von Hauswasserversorgungs- und Abwassersystemen beliebt. Die Relevanz des Verfahrens ist nicht überraschend, da die Armaturen unabhängig von der Modifikation auch von einem Neuling installiert werden können.

Die Beschläge werden entsprechend den Konstruktionsmerkmalen in folgende Kategorien unterteilt:

• Crimp-Änderungen - einfach und dennoch effektiv und vielseitig einsetzbares Montagezubehör. Für die Installation wird eine spezielle Zange verwendet, mit der die aufgebrachte Kraft gleichmäßig über den gesamten Umfang der Kompressionsmanschette verteilt werden kann.
• Pressbeschläge - zeichnen sich durch höchste Zuverlässigkeit aus, da sie eine vollständige Dichtheit garantieren.

Die Installation erfolgt mit einem speziellen Gerät. Armaturen dieser Art werden vor allem für die Installation von Sanitärinstallationen installiert und anschließend in die Wand oder den Estrich eingebaut.

• Beschläge drücken - Dies ist die optimale Lösung, wenn eine einfache Installation erforderlich ist. Verbindungselemente werden verwendet, so dass die Struktur während des Betriebs demontiert werden kann.

1. Die Schweißverbindung von Propylenrohren mit speziellen Geräten wird durchgehend oder unter Verwendung von Kunststoffverschraubungen durchgeführt.

Stumpfschweißen ist relevant bei der Installation von Wasser- und Abwassersystemen mit großem Durchmesser. Für eine andere Art des Schweißens werden eine Elektrofusionskupplung oder spezielle Formstücke verwendet.

In beiden Fällen schmelzen die Verbindungsflächen, und wenn sich der Kunststoff abkühlt, bildet sich eine zuverlässige, fast monolithische Verbindung.

Einbau von Metallkunststoffen

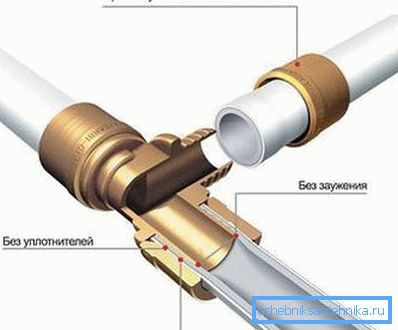

Das Verbinden von Metall-Kunststoffrohren erfolgt durch folgende Verbindungselemente:

• Klemmringverschraubungen - Im Montageprozess werden sie mit einem Schaft, einer festsitzenden Spannzange und einer festen Überwurfmutter in das Loch eingeführt. Der Schaft des Verbindungselements ist mit Gummidichtringen ausgestattet, die durch ein Quetschrohr zusammengedrückt werden und für die erforderliche Dichtheit sorgen.
• Feste Pressfittings sind ein einmaliges Andockzubehör. Der mit Dichtringen bestückte Fittingschaft wird bis zum Anschlag in das Rohr eingeführt. Anschließend wird mit einer Spezialzange eine flexible Manschette gecrimpt, die die Funktion einer Hutmutter übernimmt.

Fazit

Jetzt wissen Sie, wie Sie PVC-Rohre oder deren Gegenstücke aus Metall anschließen. Die erhaltenen Informationen können in der Praxis angewendet werden, indem Rohre und Verbindungselemente ausgewählt werden, um die Sanitärinstallationen in einer Wohnung oder einem Landhaus zu ersetzen.

Weitere nützliche Informationen finden Sie im Video dieses Artikels.
