So verbinden sie polypropylenrohre effizient und modern

Moderne Verfahren ermöglichen es, mit Hilfe von PP-Elementen dauerhafte und zuverlässige, nicht korrosionsgefährdete Engineering-Netzwerke zu ziehen. In diesem Fall ist es wichtig zu wissen, wie Polypropylenrohre angeschlossen werden.

Sie können mit Gewinde- oder Schweißfittings montiert werden.

Paarungsmethoden

Eine hochwertige Paarung von PP-Rohren ist ohne Berücksichtigung der Wandstärke nicht möglich.

Nachfolgend sind die dünnwandigen Produkte aufgeführt, die mit Gewindeanschlüssen verbunden sind.

1. Rohre der Marke PN-10 für Kaltwasserversorgung (Betriebstemperatur + 20 ° C) oder „Warm Floor“ -Systeme (bis + 45 ° C).
2. Analoge PN-16 für Kaltwasserversorgung mit erhöhtem Druck oder in Heizungssystemen mit niedrigem Druck.

Schweißen ist in folgenden Fällen die beste Option.

1. Wenn Sie mit eigenen Händen paaren, können Sie die Universalrohre der Marke PN-20 verwenden. Diese Produkte halten der Umgebungstemperatur von + 80 ° stand.
2. Wenn mit Aluminiumfolie verstärkte Rohre verbunden werden, PN-25. Dieses Produkt ist für Warmwasser- und Heizungssysteme konzipiert. Es hält die Temperatur von Wasser oder Kühlmittel in + 95 °.

Beachten Sie! Polypropylenrohre sind einfach anzuschließen, so beliebt. Sie können auch ohne besondere sanitäre Vorbereitung angeschlossen werden.

Andocken ohne Faden

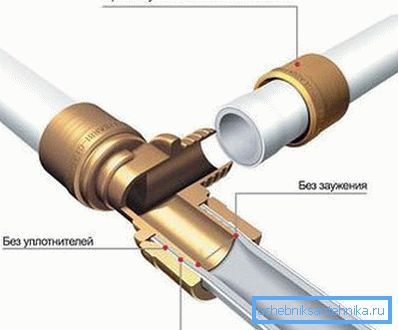

Kunststoffrohre können lötfrei mit Pressfittings, Crimp-Gegenstücken oder den neuesten belgischen Push-Fittings verbunden werden, die selbst befestigt werden.

1. Crimpelemente benötigen nur zwei Schlüssel. Bevor Sie das HDPE-Rohr mit einem Polypropylenrohr verbinden, ist zu beachten, dass Pressfittings zuverlässiger sind. Sie schaffen eine garantierte feste Verbindung. Um mit ihnen zu arbeiten, benötigen Sie jedoch ein spezielles Werkzeug.
2. Für die Verschraubung sind lediglich ein Kalibrator und ein Schneidwerkzeug erforderlich.. Sie bestehen aus PVDF, einem Material, das umweltfreundlich und langlebig ist. Zur Abdichtung der Elemente werden EPDM-Ringe verwendet, die am zuverlässigsten sind. Der Preis solcher Beschläge ist recht hoch, aber sie sind es wert.

Gewindeanschlüsse

Zuerst über das Verbinden von Rohren aus Polypropylen mit abnehmbaren Elementen.

Es ist unmöglich, Gewinde an den eigenen PP-Rohren zu schneiden. Daher benötigen Sie zum Spleißen Gewindeanschlüsse. Um die Dichtheit der Verbindungen zu gewährleisten, sind auch Teflon-Klebeband (Abdampfband) und Dichtungen erforderlich.

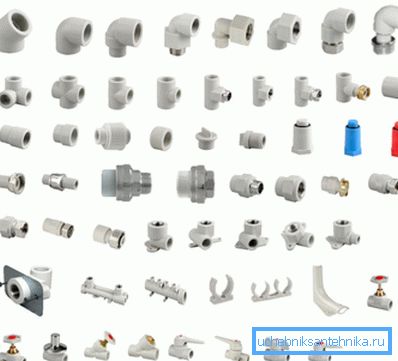

Arten von Gewindefittings

1. Kupplungen mit gleichem Gewinde an beiden Enden.
2. 90 ° und 45 ° Quadrate mit Überwurfmutter.
3. Dreifache Quadrate und T-Stücke zum Verbinden von Rohren gleichen Durchmessers. Sie können einen externen oder externen Thread haben.
4. Kreuze
5. Stubs
6. Sättel für Verzweigungsnetz.
7. Die kombinierten Kupplungen mit Außen- und Innengewinde sowie Hutmuttern.
8. Adapter mit einem externen Carving wie DG.
9. Kombinierte Quadrate um 90 ° mit Außen- und Außengewinde sowie Überwurfmutter.
10. Kombinierte Tees mit gleicher Struktur.
11. Quadrate zur Befestigung von Armaturen.
12. Passbare Wassersteckdosen.
13. Kugelhähne, abgewinkelt (mit "American") oder gerade.

Die Anweisung besagt, dass es sehr einfach ist, Rohre mit diesen Elementen zu koppeln. Sie müssen nur das Dampfband vorwickeln und dann das Fitting auf das Rohr schrauben.

Andockelemente aus verschiedenen Materialien

Es geht ein wenig darum, wie man ein Metallrohr mit Polypropylen verbindet.

1. Dafür benötigen Sie spezielle Adapterbeschläge. Ein Ende davon ist für das Löten mit einem Kunststoffelement ausgelegt, und das andere Ende hat ein Gewinde zur Verbindung mit einem Metallgegenstück.

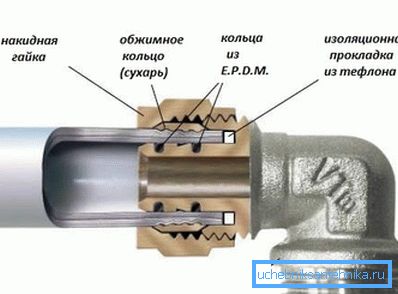

2. Verwendete und reduzierbare Verbindungsart. Diese sogenannte "American" ist eine Armatur mit einem Metalleinsatz und einer Hutmutter oder einer PP-Armatur und einer Hutmutter.

Beachten Sie! Die beste Option ist die Verwendung von Elementen mit vernickelten Messingeinsätzen für Übergangsschnittstellen mit Metallrohren. Die Fittings sollten mit einem langen Schraubenschlüssel verschraubt werden. Bei Sanitärgeräten sollten keine Übergänge aus Kunststoff mit Gewinde verwendet werden.

Schweißmethode

All-in-One geschweißt Während der Verschmelzung der Seiten zweier Elemente dringen ihre Makromoleküle gegenseitig in die Teile ein und vereinigen sich mit ihnen. Das ist der Prozess der Diffusion.

Daher wird ein solches Schweißen Diffusionsschweißen genannt.

1. Bei Produkten mit einem Querschnitt von weniger als 63 mm wird das Muffenschweißen verwendet.
2. Bei Analogen mit einem Durchmesser von mehr als 63 mm wird eine Stumpfschweißung verwendet.

Der Prozess des Muffenschweißens

Bevor Sie Polyethylenrohre oder Analoge aus PP anschließen, müssen Sie die Werkzeuge und Materialien vorbereiten.

1. Lötkolben (Eisen) für Kunststoffprodukte, Metallsäge oder Spezialschneider, Maßband und Marker. Wenn die Elemente verstärkt werden, wird ein Rasierer benötigt - eine Vorrichtung zum Ablösen von Aluminiumfolie.
2. Selbstverständlich werden die Rohre selbst benötigt und je nach Bedarf verschiedene Arten von Fittings.

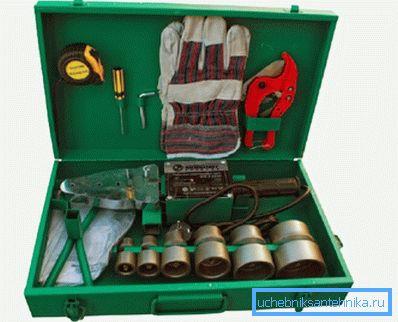

Das Schweißgerät umfasst ein Heizelement und einen Satz Düsen für Rohre mit unterschiedlichen Abschnitten - von 16 mm bis 63 mm. Wenn sich der Lötkolben einschaltet, beginnt die Anzeige zu arbeiten. Sobald die Farbe von grün nach rot wechselt, wird die Düse auf die erforderliche Temperatur von +260 Grad erhitzt. Es geschieht in 10/15 Minuten.

Beachten Sie! Alle Arbeiten werden am besten in Innenräumen erledigt. In jedem Fall kann die Rohrleitung bei einer negativen Umgebungstemperatur nicht geschweißt werden.

Kurz gesagt sieht der Prozess so aus.

1. Setzen Sie die Rohrmarkierung auf. Vergessen Sie nicht die Tiefe der Buchse und fügen Sie 2 mm hinzu.
2. Schneiden Sie die erforderlichen Rohrstücke. Tun Sie dies streng im rechten Winkel.
3. Montieren Sie die Verbindungsseiten der Elemente an der beheizten Düse des Schweißgeräts.

1. Warten Sie, bis das Rohr und die Armatur erhitzt sind.
2. Nehmen Sie die Gegenstände heraus.
3. Verbinden Sie die Teile und drücken Sie sie fest zusammen.

Rohrdurchmesser mit großem Durchmesser

Das Stumpfschweißen wird zum Verbinden von Kunststoffrohren mit großem Durchmesser und Wandstärke (4 mm oder mehr) verwendet: Abwasser- oder Hauptwasserleitungen.

Für diese Schweißmethode werden meist keine Fittings benötigt.

1. Erstens sind die Schweißseiten zu ihrer vollen Parallelität facettiert.
2. Rohre werden in die Schweißmaschine eingeführt.
3. Außerdem sind sie verbunden, während die Genauigkeit der Arbeit durch die Zentriervorrichtung geregelt wird.
4. Vergessen Sie bei der Arbeit nicht, den Raum zu lüften, da der Kunststoff Kohlendioxid und Wasserdampf abgibt.

Nachfolgend finden Sie eine Tabelle der Schweißeigenschaften.

Fazit

Nachdem Sie herausgefunden haben, wie Sie das PP-Rohr richtig anschließen, können Sie sehr schnell ein hochwertiges Sanitär-, Heizungs- oder Abwassersystem zu Hause zusammenbauen.

In dem Video in diesem Artikel erfahren Sie mehr über das Thema.
