So verbinden sie fun pipes

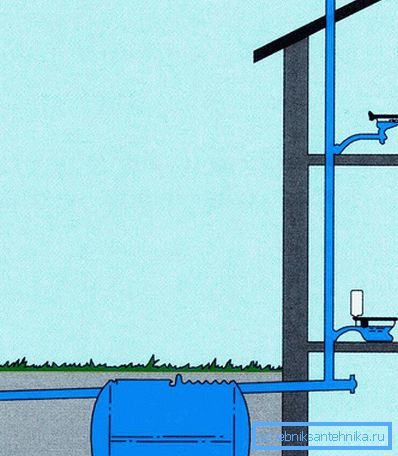

Jedes Gerät, das zur Ableitung von Abfall ausgelegt ist, ist mit einem Siphon ausgestattet. Wenn das Haus über mehrere Etagen verfügt, ist die Steigleitung zusätzlich mit einem Trichterrohr ausgestattet. Sein Hauptzweck besteht darin, unangenehme Gerüche außerhalb der Struktur abzulenken. Das Ventilatorrohr spielt auch eine andere Rolle: Nachdem die Abflüsse aus den Siphons abgelassen wurden, kann Wasser durch verdünnte Luft entweichen. Wenn dies nicht der Fall ist, strömen unangenehme Gerüche in das Haus. Damit dieses System fehlerfrei und ordnungsgemäß funktioniert, ist es wichtig zu wissen, wie die Trichterrohre richtig angeschlossen werden. Das wird in diesem Artikel besprochen.

Installationsvoraussetzungen

Es gibt mehrere unveränderliche Regeln für die Installation einer Fun Pipe:

• Erstens muss der Durchmesser des Lüfterrohrs größer oder gleich dem Durchmesser des Steigrohrs sein.
• Zweitens beginnt die Installation der Steigleitung mit einer warmen Zone und endet in einer kalten Zone.
• Drittens sollte der Auslass des Steigrohrs so angeordnet sein, dass unangenehme Gerüche leicht aus dem Wohnbereich entfernt werden.

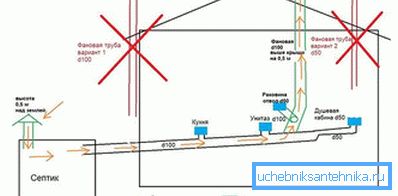

Daraus folgt, dass das Lüfterrohr eine Fortsetzung des Abwasserkanals ist. Das Funktionsprinzip dieses Systems ist wie folgt: Die entlang der Steigleitung aufsteigende warme Luft bildet ein leichtes Vakuum. Infolgedessen dringt der unangenehme Geruch nicht in das Badezimmer ein, er wird herausgebracht.

Systemverbindungsregeln

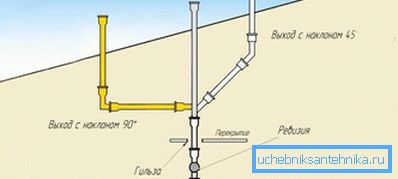

Der Anschluss der Abwasserrohre im Haus kann mit zwei, drei oder mehr Steigleitungen erfolgen. Für jeden Riser können Sie eine zusätzliche Haube installieren. In einer anderen Ausführungsform ist es möglich, die Funkrohre zu einem System zu verbinden. Stellen Sie alle diese Verbindungen auf dem Dachboden her. Dadurch wird nur ein gemeinsames Lüfterrohr auf dem Dach platziert. Wenn das Steigrohr aus Kunststoffrohren besteht, wird für die Verbindung ein 45 ° -Winkel verwendet, ist es aus Gusseisen hergestellt, ist die Installation eines geraden T-Stücks zulässig. Am Ausgang einer anderen Steigleitung ist ebenfalls ein gerades Knie oder T-Stück (gerade) angebracht. Über Tees können Sie mehrere Fun Pipes anschließen.

In der Regel erfolgt die Verbindung der Trichterrohre unter der Decke des letzten Stockwerks des Hauses. Warum so? Wenn es draußen kalt ist, steigt die warme Luft, die mit Dampf gesättigt ist, das Rohr auf. Zu diesem Zeitpunkt kühlt es sich im Lüfterrohr ab und tritt in den ungeheizten Raum im Dachgeschoss / Dach ein. Dadurch kondensiert die Luft und das Kondensat gefriert im Inneren zu Eis. Allmählich verringert sich der Querschnitt des Rohres, was zu einer Verletzung der hydraulischen Verriegelung führt.

Beim Anschließen der Trichterrohre tritt häufig ein anderes Problem auf. In einem zweistöckigen Gebäude gibt es mehrere Steigleitungen, deren Auspuff im Obergeschoss nicht miteinander kombiniert werden kann. Um aus dieser Situation herauszukommen, können Sie die Rohre im unteren Stockwerk anschließen. Gleichzeitig sollte dies mit einem T-Stück mit einem Ausgang von 45 ° erfolgen. Dadurch können sich die Entlüftungsöffnungen während der Entwässerung nicht vollständig überlappen.

Tipp! Wenn beim Verlegen der Spaßrohre gerade oder horizontale Abschnitte vorhanden sind, ist es wichtig, die vollständige Abdichtung jeder Verbindung zu beachten, insbesondere wenn das Rohr unter einer leichten Neigung verläuft.

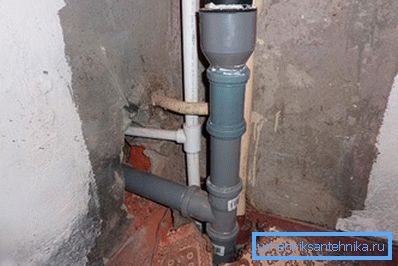

Solche Rohre im Dachgeschoss werden mit speziellen Anhängern, Klemmen oder Halterungen befestigt. Die Wahl der Befestigungsmethode hängt vom verwendeten Rohrleitungsmaterial ab.

Befolgen Sie alle Empfehlungen, um Ihr Zuhause vor unangenehmen Gerüchen zu schützen, die aus dem Abwassersystem stammen können.
