So verbinden sie die rohrleitung mit polypropylen

Oft gibt es Fälle, in denen eine Pipeline hergestellt wird. Sie müssen sich mit dem Problem der Verbindung von Rohren aus verschiedenen Materialien konfrontiert sehen. In diesem Artikel wird beschrieben, wie das HDPE-Rohr mit einem Polypropylenrohr verbunden wird.

Arten von Rohrverbindungen aus Polypropylen

Für die Verbindung von Polypropylenrohren mit anderen Rohrtypen gibt es spezielle Verschraubungen mit Gewinde. Eine Seite des Fittings ist mit dem Polypropylenrohr verschweißt, und die andere Seite ist mit dem Gewinde mit dem gleichen Durchmesser mit einem Gewinde am anderen Rohr verbunden. Das Gewinde an der Armatur kann innen oder außen sein. Es gibt auch kombinierte Kupplungen. Wir werden sie später betrachten.

Eine andere Art der Rohrverbindung aus Polypropylen basiert auf einer Flanschverbindung. Diese Art der Verbindung wird in großen Rohren verwendet. Zur Befestigung des Flansches am Polypropylenrohr wird eine Hülse angeschweißt, auf die der Flansch aufgesteckt wird. Eine andere Montagemöglichkeit ist durch Kappenflansche. Ihr Gerät ähnelt einer Kompressionskupplung. Die Flanschverbindung wird an den Rohrkanten gleichen Durchmessers befestigt und mit Überwurfmuttern angezogen.

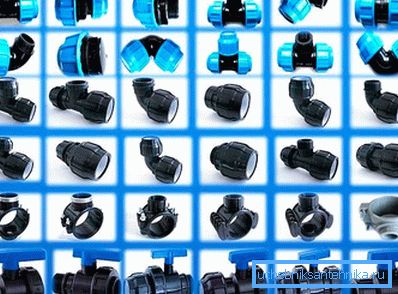

Anschlusstypen für HDPE-Rohre

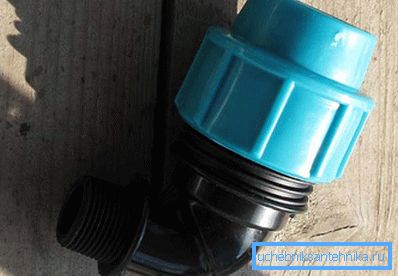

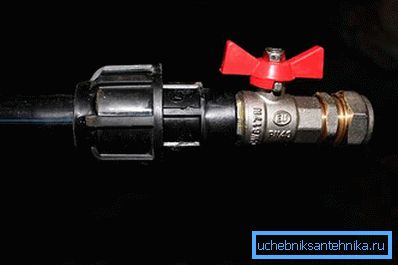

Pipe PND hat ungefähr die gleichen Geräte für die Verbindung. Die am häufigsten verwendete Spannzangenverbindung. Zum Verbinden der Rohre wird eine Kupplung verwendet, bei der sich auf einer Seite eine Spannzange und auf der anderen Seite ein Gewinde befindet. Zur Befestigung der Kupplung wird die Spannmutter abgeschraubt und auf das HDPE-Rohr gesetzt. Die Spannzange wird in das Rohr eingeführt, die Spannmutter aufgesetzt und fest angezogen.

Tipp! Die Spannmutter darf nicht sehr fest gespannt werden, da sie sonst platzen kann oder die Spannzange die Rohrkante zerdrückt.

Nachdem die Spannzange mit dem anderen Ende des Gewindebundes verbunden ist, kann ein anderes Rohr mit einem Gewinde gleichen Durchmessers angeschraubt werden.

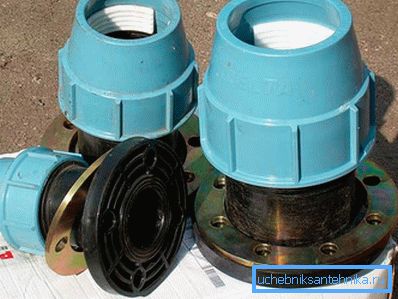

Die Flanschverbindung des HDPE-Rohres ist ähnlich wie die oben beschriebene Verbindung. Am Rand des HDPE-Rohres ist eine Hülse angeschweißt, an der der Flansch montiert ist. Und das gleiche Gerät mit einem Kappenflansch, bei dem die Verbindung an den Rändern der Rohre montiert und mit Hutmuttern gepresst wird.

Verbindung von zwei Rohren

Mit den oben beschriebenen Vorrichtungen für Rohre können Sie das HDPE-Rohr leicht mit Polypropylen verbinden.

• Im ersten Fall befestigen Sie eine Gewinde-Spannzange am HDPE-Rohr und eine kombinierte Gewindeverbindung am Propylenrohr. Auf dem Fadenwickel-FUM-Band zum Verschließen und Verdrehen.
• Im zweiten Fall verbinden Sie zwei Rohre mit Flanschen. Legen Sie die Gummidichtung zur Abdichtung zwischen die Flansche und ziehen Sie sie mit Schrauben fest.

Kombinierte Kupplungen

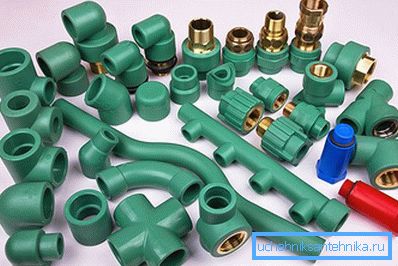

Wenn bei einer Spannzangenverbindung für HDPE-Rohre alles klar ist, sind die kombinierten Kupplungen (Fittings) für Polypropylenrohre verschieden. Werfen wir einen kurzen Blick auf sie:

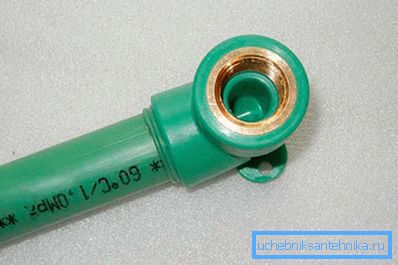

1. Eine Innengewindekupplung dient zum Verbinden der Rohrleitung mit einem anderen Rohrtyp oder anderen Instrumenten mit Außengewinde. Es besteht aus einem Polypropylenblock mit einer nach innen gepressten Metallkupplung, auf der ein Faden nach innen geschnitten wird.

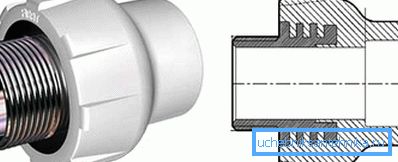

2. Eine Außengewindekopplung führt die gleichen Funktionen aus, wie oben erläutert. Sie unterscheidet sich nur dadurch, dass eine Metallhülse mit Außengewinde in das Polypropylenbarren gedrückt wird.
3. Die schlüsselfertige Innengewindekupplung besteht aus einem Polypropylenbolzen, in den eine Metallhülse eingedrückt wird, die Metallkanten über die Kante des Polypropylens hinausragt. Gesichter werden unter dem Gabelschlüssel entworfen. Das Gesicht ist innen geschnitzt. Es ist zweckmäßig, eine solche Hülse mit einem Schlüssel für einen anderen Faden zu drehen. Es gibt auch Modelle von Kupplungen mit schlüsselfertigen Flächen.
4. Eine schlüsselfertige männliche Kupplung entspricht der in Absatz 3 beschriebenen Kupplung, hat jedoch ein Außengewinde.
5. Die geteilte Kupplung mit Innengewinde besteht aus zwei Metallteilen unter dem Gabelschlüssel. Darüber hinaus ist ein Metallteil mit einem Polypropylenblock verbunden. Solche Kupplungen werden an Stellen installiert, an denen die Rohrleitung getrennt oder die Geräte entfernt werden müssen. Ein anderer Name für diese Kupplung ist amerikanisch. Wir haben es mit zwei Schlüsseln gedreht.
6. Die abnehmbare Kupplung mit Außengewinde ähnelt der vorherigen amerikanischen Ausführung. Der einzige Unterschied besteht im externen Thread statt im internen Thread.
7. Die Kupplung mit Überwurfmutter besteht aus einem Polypropylenblock, in den eine Armatur mit Überwurfmutter eingepreßt wird. Es wird wie ein Amerikaner installiert: an den Stellen des erforderlichen Verbindungsstücks der Rohrleitung.

Mit diesen kombinierten Kupplungen, die mit einem Polypropylenrohr verlötet sind, ist es einfach, das HDPE-Rohr anzuschließen, das über eine Spannzange mit einem ähnlichen Gewinde verfügt.

PP-Armaturen löten

Bevor die beiden Rohre mit Formstücken verbunden werden, müssen sie am Rohr befestigt werden. Die Montage der Spannzange auf dem HDPE-Rohr wurde oben erläutert. Betrachten Sie nun die Verbindung eines Polypropylenrohrs mit einem Fitting.

Polypropylen-Rohrformstücke werden durch Löten mit einem speziellen Lötkolben verbunden. Auf dem Ständer ist ein Lötkolben mit Düsen installiert, der auf 260 erhitzt wird^überC. Die Rohrkante wird zusammen mit der Kupplungsinnenseite von Schmutz befreit, abgeschrägt und entfettet. Rohr und Fitting gleichzeitig auf beheizte Düsen setzen. Nach dem Erwärmen wird das Rohr gleichmäßig ohne Drehen in die Armatur eingeführt und kann abkühlen. Damit ist der Lötvorgang abgeschlossen.

Nachdem Sie diesen Artikel gelesen haben, können Sie problemlos ein Polypropylenrohr mit einem HDPE-Rohr verbinden. Hier sind alle möglichen Optionen für die korrekte Verbindung. Es gibt Enthusiasten, die in Bauforen behaupten, dass diese beiden Rohre mit einer Kupplung bei unterschiedlichen Temperaturen gelötet werden können. Die Sache ist jedoch, dass Polypropylen und HDPE aus verschiedenen Materialien bestehen, sie haben unterschiedliche Schmelzpunkte, so dass diese Naht platzen oder sogar schmelzen kann. Wenn Sie sich entscheiden, zu speichern und zu experimentieren, tun Sie dies auf eigene Gefahr und Risiko.

Video

Ein Beispiel ist, wie ein Abschnitt eines Eisenrohrs durch ein Polypropylenrohr ersetzt wird. Nach dem gleichen Prinzip können Kunststoffrohre aus verschiedenen Materialien miteinander verbunden werden:

Foto

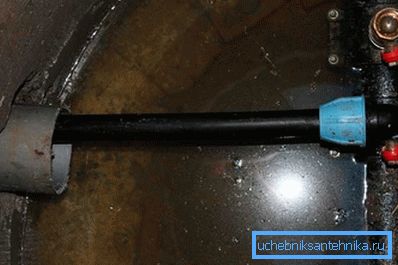

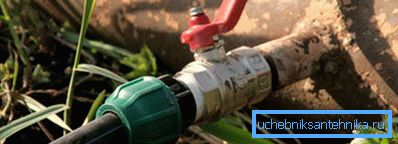

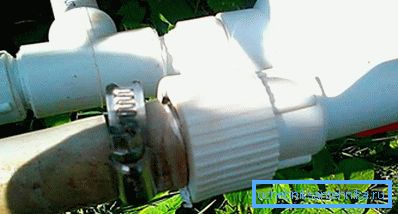

Auf diesen Fotos sehen Sie, wie Sie noch Kunststoffrohre anschließen können:
