So verbinden sie das hdpe-rohr mit einem kran

Ausnahmslos werden alle Rohrleitungen, ob Sanitär- oder Heizungsanlagen, mit dem Einbau von Ventilen montiert. Der Kran ist erforderlich, um einen separaten Abschnitt der Rohrleitung von der Hauptleitung zu trennen.

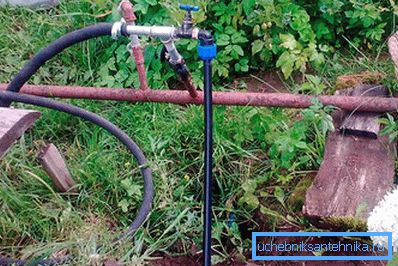

Es gibt viele Krantypen, die sich in ihrer Einrichtung und ihrem Betriebsprinzip unterscheiden. Viele Modelle sind für bestimmte Rohrleitungen ausgelegt. In diesem Artikel werden die Arten von Ventilen und Fittings beschrieben. Außerdem erfahren Sie, wie Sie das HDPE-Rohr an einen Kran anschließen und welche Arten von Ventilen bei der Installation der Rohrleitung verwendet werden.

Kräne für Rohre PND

Für Rohre werden HDPE-Spezialkrane verwendet, die sich durch einfache Montage auszeichnen. Die Wahl des Kranmodells hängt von der Art der Substanz durch die Rohrleitung, deren Durchmesser, Ort und Installationsmethode ab. Einige Modelle werden für das Pipeline-Design ausgewählt. Das Ventil wird an der Verbindungsstelle der Rohrleitung installiert, um den Durchfluss sowie die Überlappung einzustellen. Im Sanitärsystem wird ein Kugelhahn verwendet. Sein Einsatz ist in der Gasindustrie möglich. Kugelhähne haben nicht nur einen äußeren Unterschied (für Warmwasserventile sind rot lackiert), sondern unterscheiden sich auch in der Zusammensetzung des Materials, aus dem sie hergestellt werden. Wenn wir die Konstruktion des Krans betrachten, können wir drei Typen unterscheiden: einen Kontrollpunkt, eine Ecke und einen Mehrfachdurchgang.

Die Konstruktion von Kränen für Polyethylenrohre ist vielfältig und hängt vom Antriebsmechanismus ab:

• Die Konstruktion eines Kugelhahns mit manueller Steuerung wird mit Rohren mit kleinem Durchmesser in der Rohrleitung installiert. Es funktioniert durch manuelles Drehen des Griffs, daher muss er immer frei zugänglich sein. Solche Hähne werden an inländischen Rohrleitungen installiert, beispielsweise in der Hausinstallation.
• Bewährt in der Arbeit von Kranen, ausgestattet mit einem Getriebe. Der Betrieb dieses Mechanismus gewährleistet die Rotation des Krans mit dem geringsten Aufwand. Dank des Getriebes hat der Krankörper eine kompakte Größe.
• Bei großen Rohrleitungen mit einem Rohrdurchmesser über 150 mm werden Ventile nicht nur mechanisch installiert, sondern auch mit automatischen Stellgliedern. Drei Arten von Mechanismen werden zu deren Steuerung verwendet: pneumatisch, hydraulisch oder elektrisch. Die Steuerung des Kranmechanismus erfolgt aus einer großen Entfernung oder sie sind im Allgemeinen automatisiert und arbeiten mit den installierten Sensoren. Durch die Anwesenheit eines Temperatursensors bei der Automatisierung können Sie beispielsweise die Position des Kranmechanismus in Abhängigkeit von der Temperatur ohne menschliches Eingreifen einstellen.

Kraninstallation

Die Verbindung des Kugelhahns mit der Rohrleitung PND erfolgt auf unterschiedliche Weise. Schauen wir uns sie an:

1. Die einfachste und hermetischste Art der Installation wird durch Stumpfschweißen erzielt. Die Verbindung des Rohres mit einem Kran ist jedoch einteilig und bei seiner Demontage muss das Ventil weggeworfen werden. Erneut anwenden ist nicht mehr möglich.

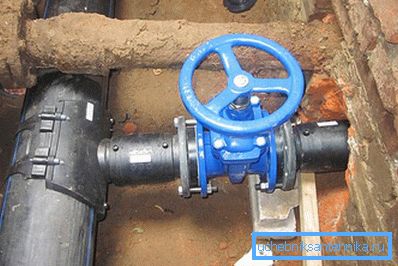

2. Die Flanschverbindung erfolgt durch Anschweißen an die HDPE-Rohrmuffe mit Kappenmetallflanschen. Der Verbindungsflansch ist durch eine Schraubenverbindung mit dem Flansch des Krans verbunden, und eine Gummidichtung ist zwischen ihnen angeordnet. Das Flanschventil ist für zwei Drehstellungen ausgelegt und sein Körper ist aus Gusseisen oder Edelstahl gegossen. Einige Modelle haben einen zusammenlegbaren Koffer, der aus zwei Teilen besteht. Solche zusammenlegbaren Kranmodelle können repariert werden. Der Kran wird auf HDPE-Rohren mit großem Durchmesser installiert.

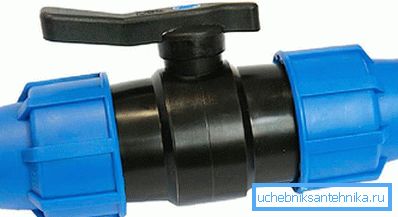

3. In Gasleitungen, Heizungsanlagen und Wasserleitungen mit einem Rohrdurchmesser von bis zu 45 mm werden Ventile mit Kupplungsanschluss eingesetzt. Eine solche Verbindung wird auch als einfach und benutzerfreundlich betrachtet.

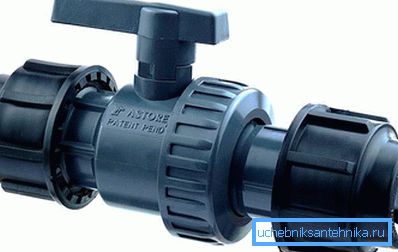

4. Kräne mit wiederverwendbaren Anschlüssen werden mit Muttern und Nippeln montiert. Installieren Sie für die Dichtung an der Verbindungsstelle eine Dichtung.
5. Die kombinierte Installationsmethode des Krans umfasst eine Flanschverbindung und Stumpfschweißen.

HDPE-Rohr mit Kran schweißen

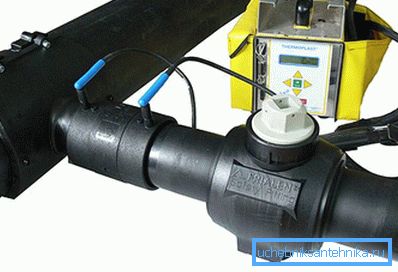

Die gebräuchlichste Methode zum Verbinden von HDPE-Rohren mit einem Kugelhahn ist das Stumpfschweißen. Dies erfolgt durch eine spezielle Installation, bei der beide Kanten der geschweißten Platinen fixiert werden. Die zu schweißende Oberfläche wird von Schmutz befreit und entfettet. Das Heizelement erwärmt die Polyethylenkanten des Rohrs und klopft auf einen viskosen Zustand, und durch den Mechanismus der Vorrichtung werden sie zusammengedrückt. Die Schweißverbindung kann abkühlen. Eine ordnungsgemäß geschweißte Verbindung sollte eine gleichmäßige Naht der gleichen Höhe haben.

Nachteile von Kränen für HDPE-Rohre

Der Hauptnachteil ist der begrenzte Durchmesser des Modells. Mit der Vergrößerung des Rohrdurchmessers ist es sehr schwierig, den richtigen Gewindebohrer zu finden. Kunststoffkugelhähne haben höhere Kosten als ihre Gegenstücke, aber ihre Arbeitsqualität rechtfertigt ihre Kosten.

Tipp! Bei häufigem Gebrauch des Ventils mit unvollständigem Schließen, zum Beispiel zum Einstellen, wird die Sperrkugel verformt und es erfolgt ein Druckabbau.

Trotz dieser Nachteile schaffen Kugelventile für HDPE-Rohre günstige Bedingungen für den Betrieb der Rohrleitung. Die korrekte Installation gewährleistet eine zuverlässige Verbindung mit dem Rohr.

Video

In diesem Video sehen Sie, wie Sie die HDPE-Rohre mithilfe von Kupplungen, Biegungen, T-Stücken verbinden, oder wie Sie das Rohr mit dem Kugelhahn verbinden oder eine Flanschverbindung mit einem Metallventil herstellen:

Dies ist ein animiertes Video über einen Sattel zum Anzapfen des HDPE-Rohrs unter Druck:
