So schweißen sie elektrische rohre: schritt für schritt

Die Verwendung von Elektroschweißen ist eine der verfügbaren Methoden zum Verbinden von Metallrohren. Durch Verwendung dieses Verfahrens ist es möglich, eine feste und dauerhafte Verbindung von Elementen zu einem System zu erhalten, das seine Funktionen für lange Zeit erfüllen kann. Damit dies jedoch der Fall ist, muss die Schweißnaht von höchster Qualität sein. Der Erfolg der Arbeit hängt von einer Reihe von Faktoren ab, darunter der Qualität der Rohre selbst, der richtigen Auswahl der Elektroden und der Qualifikation des Schweißers.

Job Beschreibung

Zunächst ist es im Allgemeinen notwendig, das Wesentliche der anstehenden Arbeiten zu bestimmen. Das Lichtbogenschweißen wird als das Verfahren des Zusammenfügens von Metallprodukten bezeichnet, da Metalle lokal bis zum Schmelzpunkt erhitzt werden. Die Essenz der Methode ist wie folgt:

1. Das Schweißgerät ist an die Stromversorgung angeschlossen.
2. Nachdem der Strom umgewandelt wurde, geht er zur Elektrode.
3. Wenn sich die Elektrode dem zu schweißenden Element nähert, entsteht ein Lichtbogen, dessen Temperatur etwa 7000 ° C beträgt, was den Schmelzpunkt der meisten Metalle übersteigt.
4. Unter dem Einfluss eines Lichtbogens beginnen das Metall der zu schweißenden Teile und das Metall der Elektrode zu schmelzen.
5. Es entsteht ein sogenanntes Schweißbad, in dem die geschmolzenen Teile der Materialien gemischt werden und die beim Schmelzen entstehende Schlacke schwimmt.
6. Wenn sich der Auftreffpunkt des Lichtbogens abkühlt, entsteht eine Schweißnaht.

In Bezug auf die Ausführungsformen des betrachteten Prozesses können wir die manuelle, halbautomatische und automatische Methode unterscheiden.

Von erheblicher Bedeutung ist die richtige Wahl der Elektroden in Abhängigkeit von der Wandstärke der zu schweißenden Elemente und in gewissem Maße von der Breite der Naht. Hier muss gesagt werden, dass zur Bestimmung dieses Parameters es wichtig ist zu wissen, dass eine O 2–3 mm-Elektrode zum Schweißen von Rohren mit einer Wandstärke von 1,5 mm geeignet ist.

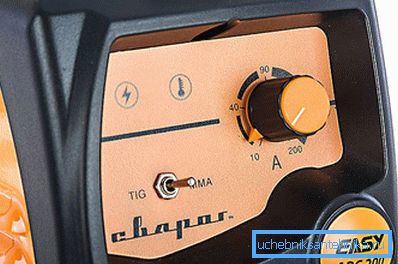

Es wäre auch nützlich zu erwähnen, dass abhängig von dem gewählten Elektrodendurchmesser auch der zuzuführende Strom gewählt werden sollte. Wenn der Durchmesser beispielsweise 2,5 mm beträgt, muss ein Strom von mindestens 80 Ampere erzeugt werden. Wenn der Durchmesser 3 mm beträgt, sollte der Strom 110 Ampere betragen. Wenn die Bedingungen zusammenbrechen, d. H. Wenn kein Strom mit ausreichender Stärke zugeführt wird, schmilzt die Elektrode nicht, was bedeutet, dass kein Schweißen auftritt. Wenn wir einen Strom anwenden, der größer ist als die erforderliche Kraft, beginnt der Elektrodenstab schneller zu schmelzen, was einen erhöhten Materialverbrauch zur Folge hat und gewisse Unannehmlichkeiten bei der Arbeit verursacht.

Arten von Schweißnähten

Die Qualität der Schweißnaht hängt von der Richtung und der Größe des Lichtbogens ab. Bei einem zu langen Lichtbogen spritzt das Metall auf die Rohroberfläche, und die Naht ist porös. Eine solche Naht eignet sich nicht für Sanitär- oder Heizungsarbeiten, da Wasser durch die gebildeten Poren fließt. Beim Schweißen gibt es drei Bogenrichtungen. Lassen Sie uns überlegen, wie Sie sie richtig auswählen:

1. Die erste Methode zielt auf die Translationsbewegung der Elektrode entlang der Achse. In dieser Situation bietet der Lichtbogen zwischen der Röhre und der Elektrode optimale Bedingungen für eine qualitativ hochwertige Schweißung. Die beleuchtete Elektrode muss eine konstante Bogenlänge haben und sich entlang der Achse bewegen.
2. Bei der Längsbewegung der Elektrode auf der Schweißnaht ist ein Tuberkel in Form einer Schnur um das Rohr herum ausgebildet. Die Breite der Naht ist 3 mm größer als der Durchmesser der Elektrode, und die Dicke ist direkt proportional zur Bewegungsgeschwindigkeit der Elektrode. Diese schmale Naht ist jedoch nicht sehr fest. Daher muss die Elektrode beim Schweißen horizontal geführt werden, wodurch eine Quernaht hinzugefügt wird.
3. Die Quernaht wird während der Bewegung der Elektrode über den geschweißten Rohrstumpf in Form von Schwingungsbewegungen erhalten. Die Nahtbreite wird für jede Fuge individuell festgelegt. Die Querschweißnaht beim Elektroschweißen kann fünfmal größer sein als der Durchmesser der verwendeten Elektrode.

Beim Zusammenfügen müssen die beiden Kanten Kanten sein. Während des Schweißens wird die Kante geschmolzen und es entsteht eine starke Naht.

Arbeit

Bevor Sie mit dem Schweißen beginnen, müssen Sie Schutzkleidung tragen, Schweißmaske und Handschuhe vorbereiten. Bereiten Sie einen Ort zum Schweißen vor. Entfernen Sie alle brennbaren Gegenstände. Sie benötigen eine Bürste auf dem Metall, um die Oberfläche des Rohrs zu entfernen, und einen Hammer, um die Schlacke zu schlagen. Und natürlich das Schweißgerät selbst und die richtig ausgewählten Elektroden.

Lesen Sie beim Kauf von Elektroden die Anweisungen auf der Verpackung. Der Hersteller gibt auf seinem Produkt die Betriebsregeln und den Zweck dieses Elektrodentyps an. Der Durchmesser der Elektrode und die Stärke des Stroms werden durch Berechnung ausgewählt. Für je 1 mm Elektrodendicke ist ein Strom von 30 bis 40 Ampere erforderlich. Für Inverter-Schweißmaschinen beträgt in diesem Fall für eine 3 mm-Elektrode der erforderliche Strom 80 A. Diese Parameter sind zum Schweißen von Metall geeignet, und zum Schneiden muss der Strom auf 100 A erhöht werden.

Die Fixierung beider Rohre muss beginnen, um eine Verschiebung der Naht zu vermeiden. Wenn sich die Elektrode in der Halterung befindet, zünden Sie den Lichtbogen und versuchen Sie, einen kurzen Abschnitt zu kochen. Die Elektrode muss einen Neigungswinkel von 70 haben^? bezogen auf die verschweißte Fläche und einen Spalt von ca. 2–4 mm. Sofort ist es notwendig, zu behaupten, dass diese Indikatoren sehr annähernd sind und die optimalen Werte in einem bestimmten Fall nur von der Erfahrung abhängen.

Tipp! Während der Arbeit ist es nicht möglich, dass die Elektrode die Oberfläche der Rohre berührt, da sie sonst anhaftet.

Bevor Sie sich für die Arbeit entscheiden, müssen Sie sich so gut wie möglich vorbereiten. Hier wäre es nicht überflüssig, die theoretische Seite des Themas zu studieren, weder die betreffenden Videos anzuschauen, noch sich mit Spezialisten persönlich zu beraten.
