So schließen sie metallrohre an

Derzeit ist der Hauptteil des Baumarktes mit Metall-Kunststoffrohren besetzt. Ihre Beliebtheit beruht auf ausreichender Festigkeit, Flexibilität, Temperaturbeständigkeit bis 110 ° C, Korrosionsbeständigkeit und Installationsgeschwindigkeit.

Darüber hinaus können sie auf Kosten des verstärkten Rumpfs und der glatten Innenfläche große Wasserströme mit minimalem Wirkungsgradverlust passieren. Das Metall-Kunststoff-Rohr ist eine mehrschichtige Struktur, bestehend aus einer Polyethylenschicht, die von oben mit Aluminiumfolie bedeckt ist, sowie einer äußeren Kunststoffschicht. Die Schichten werden mit einem Spezialkleber verklebt.

Aufgrund der Rostbeständigkeit bilden sich im Rohr keine Ablagerungen, so dass die Rohre für Abwasser, Heizung, Fußbodenheizung und Wasserversorgung verwendet werden können. Auf Autobahnen werden sie nicht verwendet, da sie hohen Drücken und Temperaturen nicht standhalten. Ihre Lebensdauer beträgt bis zu 35 Jahre.

Vergleicht man solche Rohre mit Rohren aus anderen Werkstoffen, so sind sie hinsichtlich Kosten und Materialqualität nicht gleichwertig, wenn wir die Grenzen der zulässigen Intervalle einhalten, in denen der Betrieb stattfindet. Die meisten Leute wissen nicht, wie man diese Materialien verbindet, daher erklären wir Ihnen, wie Sie Metall-Kunststoffrohre anschließen.

Verbindungswege von Rohren aus Metall

Metall-Kunststoffrohre werden mittels Press- und Pressfittings verbunden.

Kompressionsverschraubungen

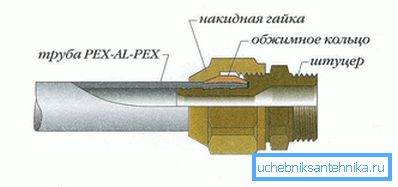

Klemmverschraubungen sind mit Gewinde versehen. Eine Bördelmutter ist an einer Seite angeschraubt und der Schlauch ist mit einem Kompressionsring innen befestigt.

Beim Anziehen der Überwurfmutter mit einem Schraubenschlüssel wird das Rohr gegen die Presshülse gedrückt und in die Düse gedrückt. Dies schafft eine zuverlässige Verbindung. Das Material für die Armatur ist Messing. Die Anschlüsse sind am Außendurchmesser und am Gewindetyp gekennzeichnet.

Tipp! Der Vorteil dieser Verbindung ist die Möglichkeit, Rohre ohne Spezialwerkzeug und -ausrüstung anzuschließen.

Darüber hinaus ist es möglich, die Verbindung ohne Zerstörung des Fittings zu demontieren, dies ist jedoch in der Praxis nicht immer möglich, da der Kompressionsring zerbrochen ist. Trotz dieser Verbindung bleibt er zuverlässig und dicht.

Die Montage von Klemmverschraubungen beim Anschluss von Metall-Kunststoff-Rohren bereitet keine Probleme, da diese sowohl im Kollektor als auch in Form einer Verbindung angeschlossen werden können. Die Anschlusstechnik besteht aus folgenden Schritten:

• Die Rohre, für die Verbindungen erforderlich sind, sollten in einem Abstand von nicht weniger als 100 mm nivelliert werden, von Schmutz befreit werden und die Innenfase sollte je nach Wandstärke um etwa 1 mm entfernt werden.
• Eine Rohrmutter und ein Kompressionsring werden auf das Rohr gesetzt.
• Ziehen Sie die Mutter an, bis das Rohr in den Rand der Düse läuft. In diesem Fall sollte die Mutter nicht mit Kraft durch das Gewinde laufen. Wenn in der Anfangsphase Anstrengungen erforderlich sind, bedeutet dies, dass die Mutter entlang des Gewindes schief geht. Um den Faden nicht zu verdrehen, müssen Sie die Mutter entfernen und wieder aufsetzen.

• Mit den Schraubenschlüsseln wird die Mutter schließlich um 1-2 Umdrehungen nach unten gezogen, so dass noch zwei Umdrehungen des Gewindes vorhanden sind. Gleichzeitig ist es nicht notwendig, übermäßige Anstrengungen zu unternehmen, da die notwendige Dichtheit erreicht wurde.

Tipp! Falls erforderlich, Rohre in ungeheizten Räumen zu verlegen, um zu verhindern, dass sich Kondensat auf ihnen ansammelt, werden Polyethylen-Wellrohre gezogen, die mit Klebeband umwickelt werden.

Schiebebeschläge

Press- oder Nadvizhny-Fittings sind einerseits ein Fitting mit einem Gewindeanschluss und andererseits - Crimphülse, die am Dichtring mit einer dielektrischen Dichtung getragen wird.

Tipp! Eine solche Verbindung ist abgedichtet, kann also bei der Installation von Innenrohren verwendet werden, ist jedoch nicht zusammenlegbar.

Außerdem wird eine geringe Verstärkung verwendet. Die Verbindung erfolgt auf folgende Weise:

• Die erforderliche Rohrlänge wird abgeschnitten.
• Das gefügte Teil wird von einem Kalibrator bearbeitet, der die innere Fase schneidet und die abgerundete Form des Rohrs korrigiert, das aufgrund des Schneidens gebrochen ist.

• Das Rohr wird an der Armatur mit Dichtungsringen befestigt, die Rost verhindern.
• Die Kupplung wird mit einer speziellen Klemmzange gequetscht.
• Infolgedessen werden an der Kupplung vorstehende Ringe gebildet, und das Metall erhält aufgrund der Verformung eine gewölbte Biegung.

Verbindung mit Metallrohren

Diese Verbindungstypen sind am häufigsten anzutreffen, wenn alte Rohre während einer Reparatur oder eines geplanten Austauschs mit neuen verbunden werden. Direkt können sie nicht kombiniert werden, da die Materialien unterschiedlich sind und unterschiedliche Ausdehnungskoeffizienten und Festigkeit haben. Daher ist es notwendig, verschiedene Arten von Elementen anzuwenden, die es ermöglichen, Metall-Kunststoffrohre mit Metallrohren zu verbinden.

Es gibt verschiedene Arten solcher Verbindungen:

1. Gefädelt Es ist am bequemsten, weil es zusammenklappbar ist. Anwendbar in Rohrleitungen, in denen die Kontrolle des Verbindungszustands erforderlich ist.
2. Kopplung. Es ist für unterschiedliche Rohrdurchmesser ausgelegt und kann auch zusammengelegt werden. Es ist ähnlich wie Pressfittings, nur dass auf einer Seite eine Kompressionsmutter zum Befestigen eines Rohrs aus Metall-Kunststoff und auf der anderen Seite eine Gewinde- oder Flanschbefestigung vorhanden ist.

Verbindung mit Polypropylen- und PVC-Rohren

Um ein Metall-Kunststoff-Rohr mit einem Polypropylen-Rohr zu verbinden, müssen die oben beschriebenen passenden Pressverbindungen sowie Anschlüsse eines ähnlichen Typs für das zweite Rohrmaterial verwendet werden. Eine Dichtungsmutter wird auf das Polypropylenrohr aufgesetzt, dann ein Ring und ein spezieller Rohreinsatz, der die Funktion der Verstärkung des Rohrs übernimmt. Es verhindert seine Verformung und dementsprechend den Verlust der Verbindung beim Anziehen der Mutter.

PVC-Rohre werden mit einer Flanschverbindung mit Metall-Kunststoff verbunden, und das Rohr mit einem Flansch wird durch ein Klebeverfahren verbunden. Auf diese Weise können Sie die Verbindung zuverlässig machen und Belastungen von bis zu 10 atm standhalten. Die Technologie des Klebens ist wie folgt:

1. Das Rohrende wird abgeschnitten und gereinigt und anschließend mit einem Entfettungsmittel behandelt.
2. Die Stirnseite ist abgeschrägt, was eine zuverlässige Verbindung ermöglicht.

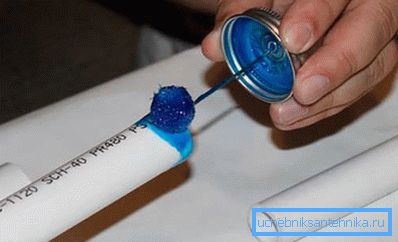

3. Tragen Sie eine dünne und gleichmäßige Klebstoffschicht auf die Rohraußenseite auf.
4. Bei Bedarf sollte Klebstoff auf die Flanschfläche aufgetragen werden, wenn die Durchmesser um einige mm abweichen.
5. Das Rohr wird in das Fitting eingeführt und um eine Vierteldrehung gedreht, um die Klebstoffschicht gleichmäßig zu verteilen.
6. Der Fitting und das Rohr werden für einige Minuten fixiert, bis der Klebstoff fest ist.
7. Herausgekommene Leimreste müssen entfernt werden.
8. Nach 10–15 Minuten ist die Verbindung betriebsbereit.

Das Verbinden von Metall-Kunststoff-Rohren mit eigenen Händen sollte kein besonderes Problem darstellen, da es heutzutage eine Vielzahl unterschiedlicher Verbindungsarten gibt, nicht nur für homogene Materialien, sondern auch für sehr unterschiedliche Eigenschaften und Betriebsbedingungen. Darüber hinaus benötigen die meisten von ihnen keine Spezialwerkzeuge, was die Installationsmöglichkeiten erheblich erweitert.
