So organisieren sie den durchgang des rohrs durch das dach

Der Durchgang des Schornsteinrohrs durch das Dach ist ein ziemlich kompliziertes Element, mit dem Gerät, mit dem selbstgemachte Handwerker oft Probleme haben. Tatsache ist, dass die Passage nicht alle Schutzeigenschaften der "Dachpfanne" verletzen sollte, sondern den Brandschutznormen entsprechen muss. Als Nächstes betrachten wir detailliert, wie eine solche Struktur organisiert wird.

Allgemeine Informationen

Meistens wird die Schornsteinvorrichtung in der Planungsphase des Hauses geplant, aber manchmal wird es erforderlich, die Entrauchungsanlage durch das Dachgeschoss und das Dach eines bereits errichteten Gebäudes zu bringen, beispielsweise in den folgenden Fällen:

• Mit der Rekonstruktion oder Überholung des Daches;
• Beim Wechseln der Heizquelle.

Anfänger sollten den Knoten des Durchgangs des Rohrs durch das Dach feststellen:

• Wo kann man den Durchgang besser platzieren?
• Wie man den Durchgang des Rohres durch die Decke und das Dach ausrüstet, um eine sichere und zuverlässige thermische und wasserdichte Verbindung zu gewährleisten

Die Lösung jeder dieser Aufgaben muss korrekt angegangen werden, da sie davon abhängt:

• Die Leistung des Schornsteins;
• Brandschutz;
• Dichtheit des Daches.

Lassen Sie uns daher den Installationsprozess dieses Systems genauer betrachten.

Die Wahl des Standortes des Kamins

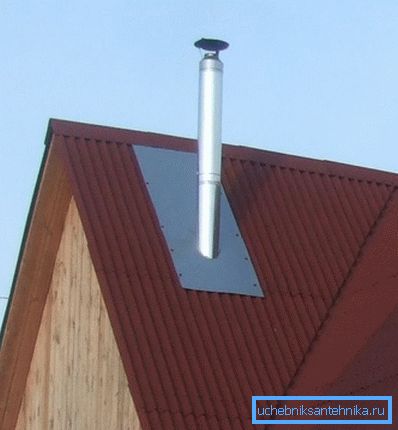

Experten zufolge ist die Installation des Rohrs in der Nähe des Dachfirsts die beste Option für die Anordnung des Rohrs.

Diese Lösung hat folgende Vorteile:

• Ermöglicht die Minimierung der Ansammlung von Schnee in der Nähe des Schornsteins und verhindert auch das Auftreten von Schneetaschen in der Nähe des Firsts, wodurch das Durchsickern des Daches vermieden wird.
• Mit dieser Anordnung wird eine niedrige Kaminhöhe erhalten, wodurch die Umweltbelastung der Struktur reduziert bzw. die Wahrscheinlichkeit der Kondensation verringert wird.

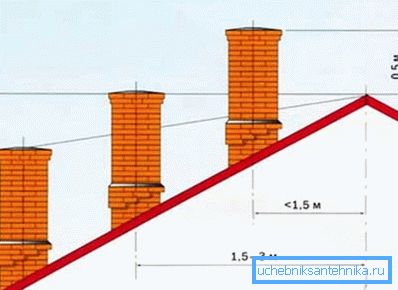

Beachten Sie! Je niedriger der Kamin am Hang liegt, desto höher sollte laut Bauvorschriften die Höhe über dem Dach liegen. Wenn das Haus an die Wand eines Hochhauses angrenzt, sollte sich das Rohr über dem Dach eines Hochhauses befinden. Wenn das Dach flach ist, muss die Höhe mindestens 500 mm betragen.

Es sollte auch beachtet werden, dass der Durchgang durch das Dach des Kamins nicht an folgenden Stellen liegen sollte:

Beachten Sie! Der Kamin darf nicht starr mit dem Dach verbunden sein, da bei einer Verletzung der Dachintegrität die Gefahr der Zerstörung des Systems besteht.

Wie bringt man den Schornstein heraus?

Durch das Dach

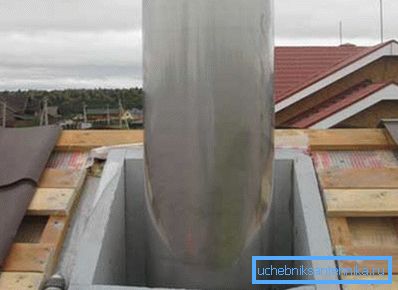

Um die Dachisolierung vor Feuchtigkeit zu schützen, wird bekanntlich Wasserdampfsperrmaterial verwendet. In Übereinstimmung mit den geltenden Brandschutznormen ist es jedoch erforderlich, einen bestimmten Abstand (13-25 cm) vom Kamin zu brennbaren Materialien einzuhalten. Um dieses Problem zu lösen, verwenden Sie meistens spezielle Boxen, in denen sich der Kamin befindet.

Mineralwolle als Wärmeisolator wird zwischen Kanal und Rohr verlegt. Gleichzeitig wird die wasserdampfdämmende Folie des Daches auf den Kanal gebracht und mit Nägeln oder Klammern fixiert.

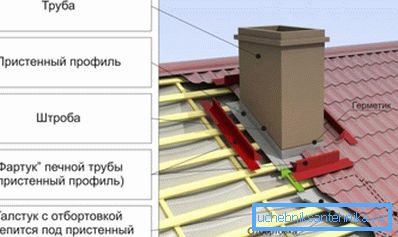

Darüber ist eine spezielle Ausführung mit Schürzen installiert, die üblicherweise aus Edelstahl, Kupfer oder verzinktem Stahl besteht. Die Schürze muss für den Neigungswinkel des Daches ausgelegt sein, für den sie bestimmt ist.

Beachten Sie! Der Schornstein sollte senkrecht aufgestellt werden. Sie darf maximal 30 Grad von der Vertikalen abweichen.

Ich muss sagen, dass die Gestaltung der Passage stark von einer Reihe von Faktoren abhängt:

• Material - Das Rohr kann aus Ziegeln, Metall, Asbestzement und einigen anderen Materialien bestehen.. Für jedes von ihnen hat das Design seine eigenen Merkmale.
• Die Temperatur der Verbrennung von Brennstoff - Heizung kann Holz, Kohle, Torf usw. sein.. Die Art des Brennstoffs hängt von der Temperatur ab, auf die der Kamin erhitzt wird.
• Außenlackierung - das Design kann zum Beispiel mit Ziegeln verkleidet oder verputzt sein, das Design der Verbindung kann völlig anders sein..
• Art des Dacheindeckungsmaterials - auf dem Markt gibt es fertige Zusatzelemente, die für runde und eckige Rohrabschnitte und verschiedene Dacheindeckungsarten ausgelegt sind. Der Preis für zusätzliche Elemente ist in der Regel nicht hoch. Daher ist es nicht sinnvoll, die Teile selbst auszuführen, es sei denn, der Schornstein weist keine ungewöhnliche Querschnittsform auf.

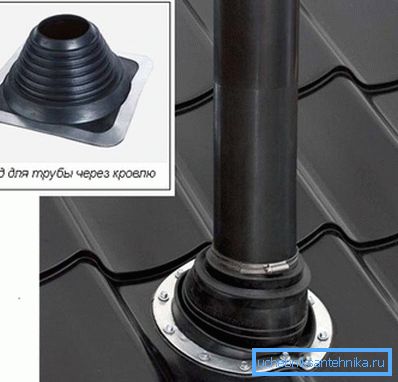

Zum Beispiel ist der Durchgang eines Rohrs durch eine Metallplatte wie folgt:

• Glatte Bleche werden nahe am Rohr platziert. Ihre Größe sollte so sein, dass sie den Schornsteinkasten überlappen.
• Neben dem Kamin ist eine Metallprofilecke montiert.
• Dann werden die Fugen mit Dachdichtungsmittel abgedichtet.

Beachten Sie! Es wird angenommen, dass der Durchgang des Sandwichrohrs durch das Dach ohne Box durchgeführt werden kann, da es aus zwei Wänden besteht, zwischen denen sich wärmeisolierendes Material befindet. Diese Meinung ist jedoch falsch - die Box ist auf jeden Fall notwendig.

Dieselbe Anweisung und zur Abdichtung von Fugen für Dachziegel mit Keramikfliesen ist die einzige Sache, anstelle von Stahlblechen ein weiches Aluminium- oder Bleiband zu verwenden. Ein Endteppich kann als Schürze für weiche Fliesen verwendet werden. Verwenden Sie zur Abdichtung des Schornsteins, der durch Ondulin geht, ein spezielles Isolierband "onduflesh".

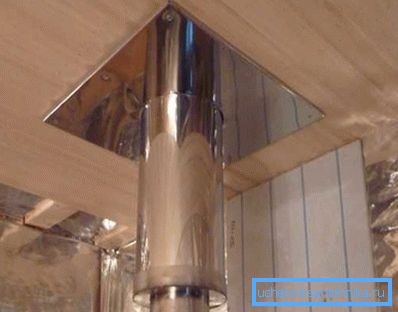

Durch die Decke oder Decke gehen

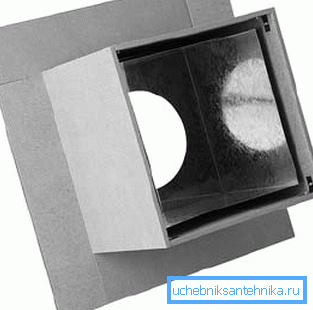

Der Durchgang durch die Decke oder andere Decke erfolgt nach dem gleichen Prinzip wie durch das Dach. In diesem Fall kann die Passbox aus Minerit hergestellt werden.

Der Innenraum der Box muss auch mit Mineralwolle oder Blähton gefüllt sein. Als Einfüllstutzen können Sie außerdem Sand verwenden - diese Option ist die günstigste.

Wenn ein Rohr die Decke eines Bades durchläuft, wird auch ein nicht brennbares wärmeisolierendes Material zur Rückversicherung zwischen dem Rohr und brennbaren Materialien (meistens Holzkonstruktionen) verlegt. Experten empfehlen, eine solche Maßnahme nicht zu vernachlässigen, da die Kosten nicht wesentlich steigen, aber aus Sicherheitsgründen kann eine solche Dichtung eine entscheidende Rolle spielen.

Ich muss sagen, dass in der Badewanne der Kamin oft aus dem Dampfbad durch die Wand in den Warteraum und von dort durch den Dachboden in die Straße gebracht wird. Um einen ähnlichen Durchgang des Rohrs durch die Wand zu organisieren, ist es auch erforderlich, eine mit Mineralwolle gefüllte Durchführung zu verwenden, nur Glaswolle sollte nicht verwendet werden, sondern Basaltwolle, die Temperaturen bis zu 1000 Grad standhält.

Tipp! Bei der Montage von Schornsteinabschnitten mit eigenen Händen können Sie zum Abdichten spezielle Dichtstoffe verwenden. Das einzige, was Sie beachten müssen, um Temperaturen von mindestens 1000 Grad zu widerstehen.

Hier passieren vielleicht alle Hauptnuancen des Geräts Rauchabzugsanlagen in Fußböden und auf dem Dach.

Fazit

Der Durchtritt des Schornsteins durch die Decke und das Dach ist ein entscheidendes Element der Konstruktion, das nicht nur von der Dichtheit der Fugen, sondern auch vom Brandschutz des Gebäudes abhängt. Daher sollte diesem Knoten bei der Konstruktion von Rauchabzugsanlagen besondere Aufmerksamkeit gewidmet werden.

Es ist nicht schwierig, eine solche Konstruktion auszuführen. Die Hauptsache ist, die Brandschutzanforderungen und Bauvorschriften strikt einzuhalten. In dem Video in diesem Artikel erhalten Sie weitere Informationen zu diesem Thema.
