So biegen sie ein profilrohr: 4 wege und ein paar tricks

Während des Arbeitsprozesses (normalerweise völlig unerwartet) kann sich die Frage stellen, wie ein Profilrohr zu Hause gebogen wird. Bisher gibt es mehrere recht effektive Methoden, und wenn Sie über eine gewisse Fingerfertigkeit verfügen, können Sie die Aufgabe bewältigen, ohne sich an den Workshop zu wenden.

Methode 1. Mit Rohrbiegemaschinen

Wenn wir über das Biegen geformter Rohre sprechen, meinen wir oft die Bildung eines bestimmten Radius vom Rohling. Je größer dieser Radius ist, desto einfacher ist unsere Aufgabe, da auf diese Weise der innere Hohlraum kleinere Deformationen erfährt (siehe auch den Artikel Asmol-Schutzfolie für Rohre).

Beachten Sie! Das Biegen von runden und geformten Rohren im rechten Winkel funktioniert nicht: Ein Bruch ist fast garantiert. Zu diesem Zweck verwenden sie normalerweise entweder eine Schweißverbindung oder spezielle Adapter, die das Verbinden zweier getrennter Segmente ermöglichen.

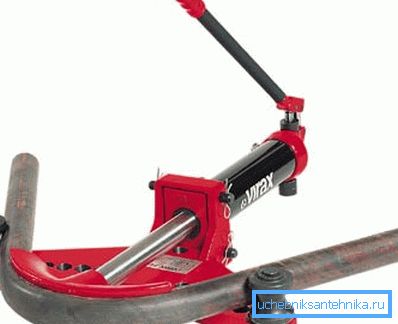

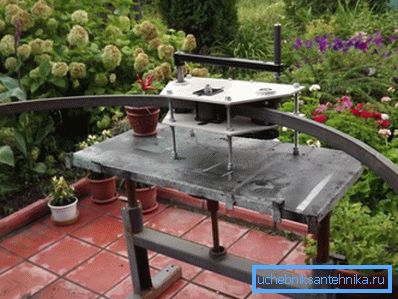

Wenn die Herstellung von Bögen ziemlich regelmäßig erfolgt, sollten Sie eine manuelle oder stationäre Walzenformmaschine kaufen. Es ist ein Gerät mit mehreren Rollen, die auf das Werkstück einwirken und ihm die gewünschte Form verleihen.

Anweisungen zum Arbeiten an der Rohrbiegemaschine sind ganz einfach:

• Das Detail der gewünschten Größe wird in die Maschine gelegt und in die Halterungen geklemmt.
• Schalten Sie den Elektromotor ein oder drehen Sie den Griff.
• Die Arbeitsrollen bewegen die Rohrachse in Richtung der Biegung und strecken gleichzeitig eine der Wände.
• Eine Biegungsschablone wirkt auf die gegenüberliegende Wand und gibt dem Rohling die gewünschte Form.
• Um die Verformung des inneren Hohlraums zu reduzieren, wird häufig eine hydraulische Stabilisierung eingesetzt: Die Kanten des Teils werden mit Stopfen verschlossen und eine Flüssigkeit wird unter einem geringen Druck nach innen gepumpt.

Um die Effizienz aller Vorgänge zu verbessern, müssen folgende Regeln beachtet werden:

• Je langsamer wir arbeiten, desto geringer ist die Gefahr von Knicken oder unkontrollierter Verformung von Teilen.
• Bei der Arbeit sollten Sie die für Ihr Maschinenmodell relevanten Einschränkungen der Wandstärke und des Rohrabschnitts berücksichtigen.
• Dicke Rohre werden im Werk nach dem Vorwärmen besser gebogen: Durch die Erhöhung der Duktilität des Metalls steigt die Verarbeitungsqualität.

Der Preis für Haushaltsgeräte dieses Typs beginnt bei etwa 100 US-Dollar. Um eine kleine Menge von Teilen zu handhaben, können Sie das Gerät entweder für mehrere Tage mieten oder die Dienstleistungen einer Werkstatt in Anspruch nehmen.

Volksheilmittel

Methode 2. Trimmen und Schweißen

Die Rohrbiegemaschine ist jedoch nicht immer verfügbar. Deshalb sollte jeder Meister im Voraus lernen, wie er ein Profilrohr zu Hause mit den gebräuchlichsten Werkzeugen biegt.

Wenn die Integrität des inneren Hohlraums für uns nicht kritisch ist, können Sie einen Winkelschleifer und ein Schweißgerät verwenden:

• Wir wenden eine Markierung auf dem Teil an und markieren den Abschnitt, entlang dem die Biegelinie verläuft.

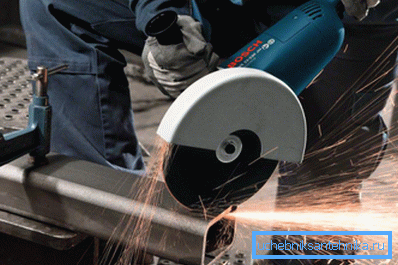

• Von innen machen wir mit Hilfe einer Schleifmaschine mit Trennscheibe mehrere Schnitte von mindestens 3/4 Schnitt.
• An den Enden des Teils halten wir eine Kurve.

Tipp! Wenn nötig, schneidet das überschüssige Metall die gleiche Mühle.

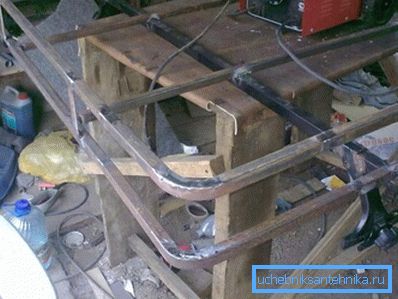

• Befestigen Sie das Werkstück in der Schablone und schweißen Sie die Kanten der Schnitte.
• Nachdem das Metall abgekühlt ist, wechseln wir die Schleifscheibe gegen die Schleifscheibe und polieren die behandelte Oberfläche.

Methode 3. Interne Feder

Wenn die Erhaltung der Integrität der Wände von grundlegender Bedeutung ist, müssen Sie, um die vor uns liegende Aufgabe zu erfüllen, eine besondere Feder mit Ihren eigenen Händen machen:

• Wir nehmen Stahldraht mit einem Durchmesser von 4 mm. Je dicker die Rohrwände sind, desto stärker sollte der Draht sein.

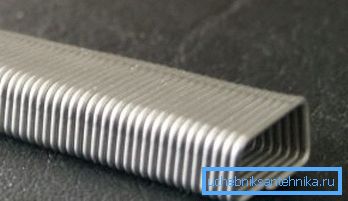

• Mit einem vollmundigen Stahlblock wickeln wir eine eckige Feder. Die Größe der Seite des Quadrats wird so gewählt, dass die resultierende Struktur leicht in den inneren Hohlraum des Rohrs gelangt.

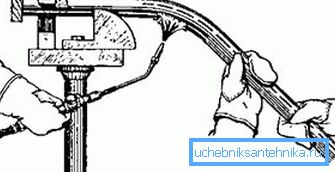

• Legen Sie die Feder in den Biegungsbereich und erhitzen Sie das Teil mit einer Lötlampe.
• Mit einer Schablone oder einer runden Scheibe geeigneten Durchmessers bilden wir einen Bogen. In diesem Fall schützt die Feder im Inneren das Teil vor Knicken und behält sein Profil.

Diese Technik ist ziemlich zeitaufwändig, da die Herstellung von Federn viel Zeit und Mühe erfordert. Andererseits kann die elastische Einlage wiederholt verwendet werden, so dass das beschriebene Verfahren für große Arbeiten durchaus geeignet ist.

Methode 4. Füllen mit Sand oder Wasser

Wenn kein geeigneter Stahldraht zur Hand ist und der Bogen aus einem röhrenförmigen Barren hergestellt werden muss, sollten Sie eine der Techniken anwenden, bei denen die Befüllung von innen erfolgt.

Flüssigkeit kann als Füllstoff verwendet werden:

• Vor dem Biegen eines Profilrohrs aus Kupfer mit dünnen Wänden (manchmal werden sie in Heizungssystemen verwendet) füllen wir den Hohlraum mit Wasser, wobei beide Enden dicht verschlossen werden.
• Nach dem Gießen nehmen wir das Produkt in der Kälte heraus oder legen es in den Gefrierschrank. Wir warten, bis das Wasser vollständig gefriert.
• Mit einem Rohling oder einer Vorlage machen wir eine Biegung aus dem Rohr, woraufhin wir die Stopfen herausnehmen und das Wasser ablassen.

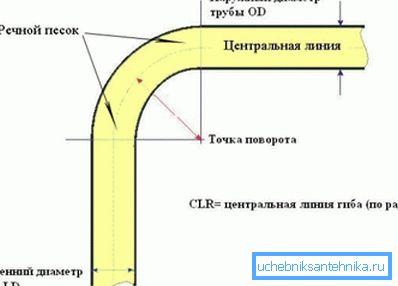

In der warmen Jahreszeit und bei der Verarbeitung dickwandiger Platinen ersetzen wir Wasser durch Sand:

• Sieben Sie das Material, entfernen Sie alle Verunreinigungen und brennen Sie es anschließend in Brand.
• Wir stecken eine Kante des Zuschnitts mit einem Holzstopfen.
• Wir gießen trockenen Sand in den Hohlraum und verdichten ihn gründlich durch Klopfen auf den Boden oder eine Werkbank.
• Installieren Sie den Korken am anderen Ende des Teils und führen Sie das Biegen durch. Wenn Sie sich nicht beeilen, ermöglicht der Sand aufgrund der Aufrechterhaltung des Innendrucks nicht die Bildung eines inneren Bruchs.

Fazit

Wenn Sie zumindest regelmäßig mit Metall arbeiten, müssen Sie wissen, wie Sie ein Profilrohr ohne Rohrbiegemaschine biegen. Natürlich können alle beschriebenen Methoden qualitativ hochwertige professionelle Geräte nicht vollständig ersetzen, aber in einer kritischen Situation können sie zur Rettung beitragen, sodass das Problem so schnell wie möglich gelöst werden kann (siehe auch den Artikel Abweiser an einer Rohrleitung - was ist das und warum ist es notwendig).

Wenn Sie sich näher mit der Verarbeitungstechnologie vertraut machen möchten, empfehlen wir Ihnen, das Video in diesem Artikel anzusehen.
