So biegen sie das rohr selbst: praktische tipps und tricks

In diesem Artikel werden wir darüber sprechen, wie und wo das Rohr gebogen werden soll, damit es nicht reißt und lange Zeit vollständig ausgenutzt wurde. Das Thema des Artikels ist relevant, da heute eine breite Palette von Rohren aus verschiedenen Materialien auf dem Markt ist.

Einige Materialien halten der Verformung stand und reißen anschließend nicht an der Biegung, während andere Materialien nicht für solche Belastungen ausgelegt sind. Fast alles Metall, das für den Bau von Rohrleitungen erforderlich ist, kann jedoch mit speziellen Händen mit den eigenen Händen gebogen werden.

Was kann gebogen werden und was nicht

Viele Landsleute fragen sich, ob Polypropylenrohre gebogen werden können und wie man es richtig macht (siehe auch den Artikel Shell für Rohre: Wir untersuchen die Eigenschaften und die Installationstechnologie).

Überlegen Sie, welche Materialien unbeschadet des späteren Betriebes einer mechanischen Verformung unterliegen und welche nicht.

• Sie können fast alle Metalle biegen, einschließlich Aluminium-, Kupfer- und Stahlrohre mit unterschiedlichen Durchmessern. Es ist schwieriger, die Konfiguration von Edelstahlprodukten und ähnlichen harten Legierungen zu ändern.

Für die korrekte Verformung aller Metalle wird ausnahmslos eine spezielle Maschine zum Biegen von Rohren benötigt. Die Verwendung einer Spezialmaschine gewährleistet nicht nur eine optimale Kurvenqualität, sondern ermöglicht Ihnen auch, die Aufgabe mit minimalem körperlichem Aufwand zu erledigen.

Wichtig: Ohne Spezialmaschine können Sie die Form des Metalls ändern. Produkte, die aus diesem Material hergestellt werden, lassen sich leicht von Hand verformen. Um jedoch den Querschnitt im Biegungsbereich konstant zu halten, wird eine spezielle Feder verwendet.

• Biegen Sie keine Rohre aus verschiedenen Polymermaterialien, die nicht mit einer Metallschicht verstärkt sind.

Einige Armaturen aus der Wirtschaftlichkeit der Armaturen heizen Polypropylen mit einem Industrietrockner vor und biegen sich in die gewünschte Form. Dies ist nicht zweckmäßig, da das gebogene Kunststoffrohr aufgrund der Verformung in Kombination mit der Erwärmung eine ungleichmäßige Wandstärke am Außen- und Innenradius aufweist.

Infolgedessen ist der Betrieb des aufgebauten Wasserversorgungssystems von kurzer Dauer, da unter dem Druck eines flüssigen Mediums mit der Zeit Risse in einer dünnen Wand auftreten.

Wichtig: Bei einigen Polypropylenherstellern wie Ekoplastik können sich die Rohre beim Erhitzen mit Heißluft verformen, wobei der minimale Biegeradius von 8 Rohrdurchmessern berücksichtigt wird. Lesen Sie daher die Empfehlungen des Herstellers in der Anleitung, bevor Sie eine Entscheidung über die Relevanz der Biegearbeit treffen.

Wählen Sie das richtige Werkzeug

Feder - ein effektives Werkzeug für die Bearbeitung von Metall. Es gibt zwei Arten von Federn auf dem Markt: Außen und Innen. Sowohl dieses als auch andere Werkzeugtyp zeichnen sich durch einen angemessenen Preis aus. Das Werkzeug muss entsprechend dem Außen- oder Innendurchmesser des Rohrs ausgewählt werden.

Die Leuchte besteht aus poliertem Stahl. Durch die glatte Oberfläche der Windungen können Sie die Feder aus einem gebogenen Rohr entfernen. Die Verwendung einer Feder ermöglicht den gleichen Querschnittdurchmesser in der gesamten Falte.

Bei der Rohrbiegemaschine handelt es sich um eine Vielzahl von Maschinen oder Vorrichtungen, die das Metall unter Berücksichtigung des gewünschten Winkels und Biegeradius verformen. Geräte werden aktiv beim Bau von Pipelines für verschiedene Zwecke mit verschiedenen Konfigurationen und Größen verwendet.

Klassifikations-Rohrbiegemaschinen

Alle modernen Rohrbiegemaschinen erfüllen folgende Anforderungen:

• Biegungsmöglichkeit in einem Winkel von bis zu 180 Grad;
• die Fähigkeit, mit Rohren aus verschiedenen Materialien, einschließlich Aluminium-, Kupfer-, Stahl- und Polymerzusammensetzungen, zu arbeiten.

Eine solche Ausrüstung ist je nach verwendetem Antriebstyp in folgende Kategorien unterteilt:

• Manuelle Änderungen, In der Regel werden sie für Arbeiten mit Rohren mit kleinem Durchmesser verwendet. Das Gerät wird von einem Halsband angetrieben, auf das eine erhebliche Muskelkraft ausgeübt wird.
• Hydraulische Modifikationen - Dies ist die beste Wahl, wenn Sie mit Rohren arbeiten, deren Durchmesser 3 Zoll nicht überschreitet. Der Betrieb von hydraulischen Geräten ermöglicht das Arbeiten mit Rohren ohne übermäßige körperliche Anstrengung. Mobile und stationäre hydraulische Rohrbiegemaschinen sind auf dem Markt.
• Elektromechanische Modifikationen auf dem Markt vertreten durch Universalgeräte für hochpräzise Biegung. Der Hauptvorteil solcher Rohrbiegemaschinen ist die Fähigkeit, mit dünnwandigem Metall ohne Beschädigung zu arbeiten.

Entsprechend dem Biegeverfahren und der Konfiguration des Arbeitsteils kann das Werkzeug Folgendes sein:

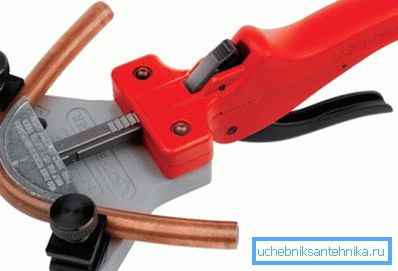

• Armbrust, wenn als Verformungselement eine auswechselbare Metallführungsform verwendet wird, die für einen bestimmten Rohrdurchmesser gewählt wird.

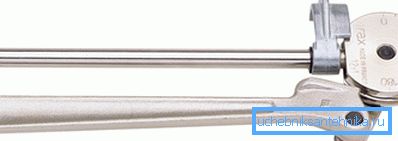

• Segmental, Dort wird das Metall von einem speziellen Segment gezogen, das das Rohr umwickelt.

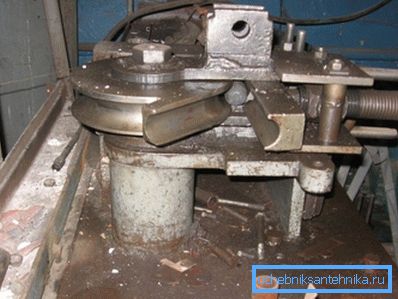

• Dornov, wo mit Walzmetall gearbeitet wird, sowohl von außen als auch von innen. Mit dieser Funktion können Sie mit dem Gerät die Konfiguration von dünnwandigen Rohren ändern, ohne dass dabei Metallbruch droht oder sich Falten im Innendurchmesser bilden.

Rohrbiegetechnik

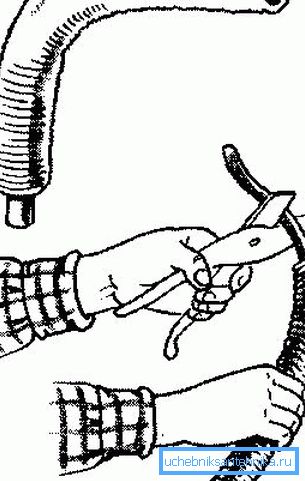

Die Anweisung zum Ändern der Konfiguration von Rohren mithilfe einer äußeren Feder lautet wie folgt:

• Die Feder wird an der Stelle der angeblichen Biegung auf das Metall-Kunststoffrohr gesetzt;
• Dann wird das Rohr mit beiden Händen in einem Abstand von 20 cm von der Feder aufgenommen und gebogen, bis der gewünschte Winkel erreicht ist.
• Nachdem der gewünschte Winkel erreicht ist, dreht sich die Feder um ihre Achse und wird entfernt.

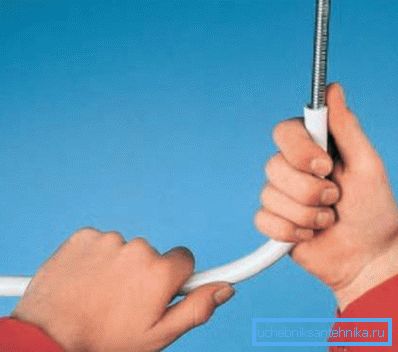

Die Verwendung einer inneren Feder unterscheidet sich insofern, als das Gerät von der Rohrkante eingeführt wird, wo es dann herausgezogen werden kann.

Das gebogene Ende des Rohres kann unter Verwendung eines Rohrbiegers erhalten werden. In diesem Fall wird das Gerät entsprechend seiner Modifikation auf die erforderlichen Parameter eingestellt. Dann wird das Rohr in den Aufnahmeraum eingeführt und die Vorrichtung wird von dem einen oder anderen Antrieb angetrieben.

Fazit

Das gebogene Rohr nach GOST ist ein integrales Attribut für den Bau von Rohrleitungen für verschiedene Zwecke. Aus diesem Grund ist es so wichtig, die Technologie und das geeignete Werkzeug zu wählen, mit dem eine hohe Qualität der Biegung und das Fehlen von Schäden an den Rohrwänden sichergestellt werden kann.

Weitere nützliche Informationen finden Sie im Video dieses Artikels.
