Selbstmontage von kupferrohren: ausführungsmethoden und

In diesem Artikel beschreiben wir, wie die Installation von Kupferrohren mit ihren eigenen Händen und welche Werkzeuge für diese Zwecke erforderlich sein können. Trotz der Tatsache, dass Bauteile aus NE-Metallen beim Bau von Sanitär- und Heizungsanlagen kaum gefragt sind, ist das Thema nicht mehr relevant, da Kupferrohre mit mittlerem und kleinem Durchmesser in verschiedenen Bereichen eingesetzt werden.

Wir stellen sofort fest, dass sich die Installation von Kupfer wesentlich von der Arbeit mit anderen Arten von Metallrohren unterscheidet. Bevor Sie jedoch die Kupferrohre installieren, informieren wir Sie über die wichtigsten Vor- und Nachteile dieses Materials.

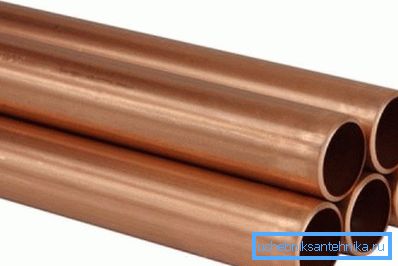

Hauptmerkmale

Viele haben eine lustige, wissenschaftlich fundierte Erfahrung mit einem Kupferrohr und einem Neodym-Magneten erlebt. Es stellt sich heraus, dass die Foci, bei denen sich der Magnet im Kupferrohr langsam bewegt, nicht der einzige Vorteil von Produkten ist, die aus einem solchen gefärbten Metall hergestellt werden.

Zu den Vorteilen dieser Vermietung zählen folgende:

• Beständigkeit von NE-Metall gegen oxidative Prozesse;
• leichte Bearbeitung aufgrund der Weichheit des Metalls;
• einfache Installation durch unterschiedliche Montagemethoden der Rohrleitungen;
• Umweltsicherheit und Nullbelastung von Kupfer auf die Eigenschaften des transportierten Mediums;
• attraktives Aussehen und damit die Möglichkeit des Einsatzes in den meisten modernen und klassischen Innenräumen.

Es gibt jedoch einen großen Nachteil, aufgrund dessen Kupferleitungen nicht weit verbreitet sind - dies ist ein hoher Preis.

Die Hauptmethoden für die Installation von Kupferleitungen

Die Installationsmethoden für Heizungs- oder Sanitärsysteme werden von den Eigenschaften der verwendeten Rohre bestimmt.

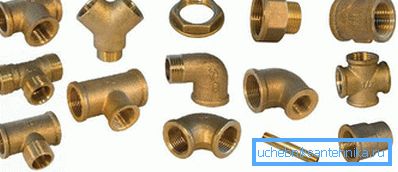

Kupfer ist ein weiches Metall, daher sind die traditionellen Verbindungsmethoden mit Gewinde nur für dickwandige Produkte relevant.

Da jedoch die Mehrheit der Käufer aus Gründen der Kostenersparnis dünnwandige Walzprodukte aus Nichteisenmetall kauft, konzentrieren wir uns auf Installationsmethoden wie:

• Lötschweißen;
• Verbindung mit Pressfittings;
• Spore mit Spannzangenfittings.

Betrachten Sie jede Methode genauer.

Acetylenbrenner löten

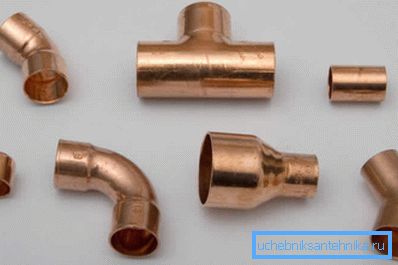

Das Löten kann durch die Verwendung von gewindefreien Spezialanschlüssen erreicht werden. Darüber hinaus ist das Löten mit einer selbstgebauten Buchse möglich. In diesem Fall wird ein spezieller Rohrexpander für das Kupferrohr verwendet.

Der Rohrexpander ist ein Handwerkzeug, dessen Arbeitsteil in das Loch des Rohres eingesetzt wird. Durch Scrollen des Griffs um seine Achse werden die Wände aufgeweitet und der Querschnitt nimmt einen größeren Durchmesser an, ohne die Integrität der Wand zu beeinträchtigen.

Die Schweißanweisung lautet wie folgt:

• Schneiden Sie das Rohr mit einem Spezialschneider auf die gewünschte Größe.
• Verwenden Sie dann den Trichter für Kupferrohre und entfernen Sie die äußere und innere Fase vom Ende.
• Danach reinigen wir die Kante des vorbereiteten Produkts mit feinkörnigem Schmirgelpapier oder Klebeband-Blank.
• auf dieselbe Weise reinigen wir auch die innere Oberfläche der Armatur;
• Das blanke Ende des Rohrs und die Innenfläche des Fittings sind mit einer Flussmittelschicht oder einer speziellen Paste bedeckt.
• Verbinden Sie alle Komponenten miteinander und klemmen Sie in einen Schraubstock.

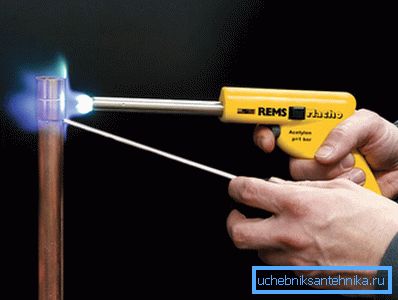

• Wir zünden den Acetylenbrenner an und erwärmen die Verbindung, indem wir sie schrittweise entlang der Verbindungsstelle mit Hartlot leiten;
• Nachdem das Metall aufgewärmt ist, entfernen wir das überschüssige Lot mit einem Lappen.
• Nach dem vollständigen Abkühlen ist das resultierende Gerät betriebsbereit.

Die Lötanweisung mit einem Rohrexpander ist die gleiche und kann angewendet werden, wenn ein Rohr ohne Verbindungsstück aufgebaut werden muss.

Wichtig: Für eine höhere Attraktivität der Schweißverbindung kann der Lötbereich mit feinkörnigem Schmirgelpapier geschliffen werden. Die Farbe des Metalls in dem Bereich, in dem das Schleifen durchgeführt wurde, ist etwas heller, verdunkelt sich jedoch im Laufe der Zeit.

Spannzangenverbindung

Der Expander für Kupferrohre kann nicht nur beim Löten verwendet werden, sondern auch bei einer Spannzangenverbindung.

Beachten Sie Folgendes: So führen Sie diese Installationsart durch:

• Zunächst bereiten wir Spannzangen für Kupferrohre und spezielle Formstücke vor. Stellen Sie sicher, dass die geernteten Komponenten auch aus Kupfer oder aus Legierungen bestehen, die dieses Nichteisenmetall enthalten.
• Im nächsten Schritt setzen wir die Überwurfmutter und den Dichtring am Rohr auf.
• Dann pflastern wir den Schaft aus und stecken den Fitting-Schaft hinein, nachdem sichergestellt ist, dass sich zwei Gummiringe befinden, die die Dichtheit der Verbindung gewährleisten.
• Danach können Sie die Mutter festziehen.

Crimp-Presseanpassung

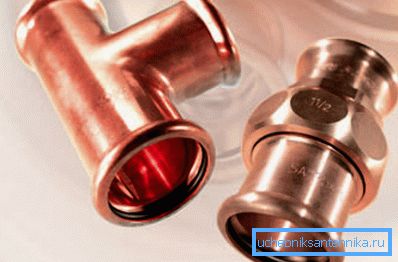

Wichtig: Wenn Sie einen speziellen Pressfitting verwenden möchten, benötigen Sie ein spezielles Crimpwerkzeug für die Montage von Kupferrohren.

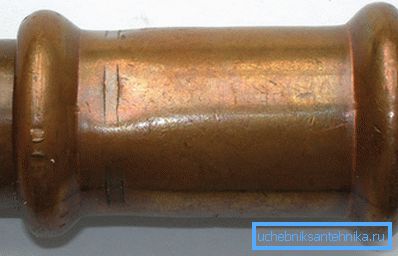

Die Montageanleitung für die Montage ähnelt in vieler Hinsicht der Verwendung von Spannzangenverbindungen, es gibt jedoch einige Unterschiede. Zunächst wird keine Spannzange mit Dichtring und Überwurfmutter verwendet, sondern ein ähnliches Produkt, das mit einer weichen Hülse ausgestattet ist, die das Rohr um den gesamten Umfang herumwickelt und somit eine nicht trennbare feste Verbindung bildet.

Die Installation ist wie folgt:

• Das Rohr im rechten Winkel wird mit einer speziellen Gartenschere geschnitten.
• Innen- und Außenfase werden vom Querschnitt entfernt;
• das vorbereitete Loch ist aufgeweitet;
• das Produkt wird ganz auf den Schaft der Armatur gesteckt;
• Mit Hilfe einer speziellen Crimpzange wird die gesamte Struktur fixiert.

Wichtig: Wie bereits erwähnt, ist die Baugruppe nicht trennbar. Daher müssen Sie vor der Installation der Armatur sicherstellen, dass alle Abmessungen korrekt gemessen werden.

Geräte-Crimpzange

Die auf dem Markt befindlichen Presszangen werden durch zwei Hauptmodifikationen dargestellt:

• Handwerkzeuge - einfach zu bedienende, relativ kompakte, zuverlässige und wartbare Geräte. Die Crimp-Leistung hängt von der Länge der Griffe ab. Je länger der Griff ist, desto einfacher ist die Muskelanstrengung und desto leichter kann das gewünschte Ergebnis bei der Montage erzielt werden.
• Elektrisch angetriebenes Werkzeug - Die Bedienung solcher Geräte ist wesentlich einfacher und komfortabler.

Presszangen können je nach Modifikation mit einem Durchmesser arbeiten oder können universell sein und mehrere austauschbare Düsen haben.

Wichtig: Bei Installationsarbeiten pressen die Zangen nicht nur die Kanten des Formstücks an die Oberfläche des Rohrs, sondern drücken sie auch ein, wobei Rillen geformt werden, die eine maximale Dichtheit gewährleisten.

Bei der Auswahl von Zecken für den einmaligen Gebrauch müssen Sie kostengünstigen, einfachen und bequemen Werkzeugen den Vorzug geben.

Pipe Bender Anwendung

Wenn Sie über das Werkzeug für Kupferrohre sprechen, müssen Sie die Verwendung eines Rohrbiegers beachten. Es ist kein Geheimnis, dass das Sanitär- oder Heizungssystem nicht immer gerade ist. Je nach den Eigenschaften des Systems oder der Konfiguration des Raums sollte sich die Richtung der Rohrleitung auf die eine oder andere Weise ändern.

Um die Verwendung von Formstücken zu minimieren, wird die Richtung des Rohrs durch Biegen geändert. Die Verwendung speziell ausgewählter Geräte ist durch die Tatsache gerechtfertigt, dass sich die dünnen Wände eines gebogenen Rohrs gleichmäßig verformen und nicht zerknittern.

Auf dem Markt erhältliche Rohrbiegemaschinen können mit einem manuellen oder elektrischen Antrieb ausgestattet werden. Die Ausrüstung zeichnet sich durch die Einfachheit der Vorrichtung aus und kann daher von Hand zusammengebaut werden.

Wenn die Rohrbiegemaschine aus irgendeinem Grund nicht verfügbar ist, kann bei der Installation des Sanitär- oder Heizungssystems eine spezielle Feder verwendet werden. Eine Feder mit dem geeigneten Durchmesser wird in das Rohr eingesetzt, und dann wird allmählich eine Biegung vorgenommen, wonach die Feder herausgenommen wird. Starre Ringe der Feder im Inneren platzen mit Kupferwänden und erlauben keine Faltenbildung entlang des Innendurchmessers der Falte.

Fazit

In diesem Artikel haben wir uns die Anweisungen für die Selbstmontage von Rohrleitungen und Heizungssystemen mit Kupferkomponenten angesehen. Darüber hinaus haben wir die wichtigsten Arten von Tools überprüft, die für Installationsarbeiten verwendet werden können.

Gibt es irgendwelche Fragen, die einer Klärung bedürfen? In diesem Fall erhalten Sie weitere nützliche Informationen, wenn Sie sich das Video in diesem Artikel ansehen.
