Sdr polyethylenrohrkennzeichnung und anwendung

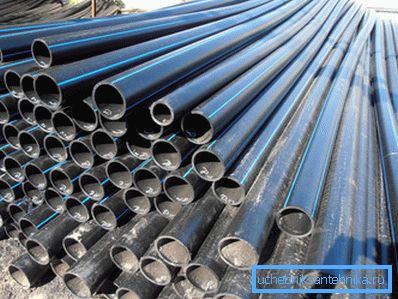

In letzter Zeit sind Polyethylenrohre (PE) sehr populär geworden, und ihr Anwendungsbereich ist sehr groß. In diesem Artikel werden wir die Markierung dieser Rohre sowie ihre Eigenschaften und Konstruktionsbereiche betrachten, in denen sie verwendet werden.

Markierung

Was bedeutet SDR?

Lassen Sie uns zunächst betrachten, was eine SDR-Pipe ist. Diese Abkürzung bedeutet also das Verhältnis des Außendurchmessers zur Wandstärke.

Somit wird der SDR durch die Formel - SDR = D / R berechnet, wobei:

• D - bezeichnet den Außendurchmesser;
• R - Die Wandstärke des Produkts.

Je größer dieser Wert ist, desto dünner ist die Wand. Zum Beispiel das Rohr SDR 17 - seine Markierung bedeutet, dass der Außendurchmesser des Produkts 17-mal größer ist als die Wandstärke.

PE-Klassen

Zusätzlich zum SDR verwendet das Etikett einen Buchstaben ("PE") und eine Zahl, die aus zwei Zahlen besteht. Zum Beispiel das Rohr PE80 SDR11 - da es nicht schwer zu erraten ist, sagt PE, dass das Produkt aus Polyethylen besteht. Der Zahlenwert entspricht der minimalen Langzeitfestigkeit von Polyethylen (MRS), in diesem Fall beträgt er 8 MPa.

Die beliebtesten Produkte sind Marken PE100, PE80 und PE63. Rohrpolyethylen, das bei ihrer Herstellung verwendet wird, wird aus einem starren Polymer mit einem hohen Kristallinitätsgrad und einer linearen Struktur erhalten.

Die Hauptunterscheidungsmerkmale der Produkte dieser Marken sind Stärke und Dichte. Darüber hinaus weisen sie eine gute Beständigkeit gegen organische und anorganische Säuren, Alkalien, Salze und andere chemische Elemente auf. Ihr Preis ist zwar höher.

Es sollte gesagt werden, dass es PE 32 SDR-Produkte gibt, deren Herstellung durch GOST 18599-2001 geregelt wird. Am häufigsten werden sie im Bereich der Abwasserableitungssysteme der Wasserversorgung mit einem Nenndruck von nicht mehr als 2,5 Atmosphären verwendet.

Die beliebtesten Marken und deren Zweck

Auf den ersten Blick scheint es, als seien die hochwertigsten und langlebigsten Produkte die PE100-Kennzeichnung. Jede Marke hat jedoch ihren eigenen Zweck. Nachfolgend betrachten wir die gängigsten Marken und deren Zweck.

PE100

Ein charakteristisches Merkmal dieser Marke ist:

• Hoher Arbeitsdruck;
• Beständigkeit gegen mechanische Beanspruchung;
• Große Kraft.

Für ihre Produktion aus zertifizierten Rohstoffen. Aufgrund der qualitativen Eigenschaften des Materials gelang es den Herstellern, die Wandstärke dieses Produkts und damit sein Gewicht zu reduzieren.

Am häufigsten wird PE 100 SDR-Rohr verwendet:

• An der Einrichtung von Gasleitungen und Wasserversorgungssystemen;
• An der Vorrichtung der Rohrleitungen werden Lebensmittelflüssigkeiten, beispielsweise Milch, Saft, Wein usw., abgegeben.

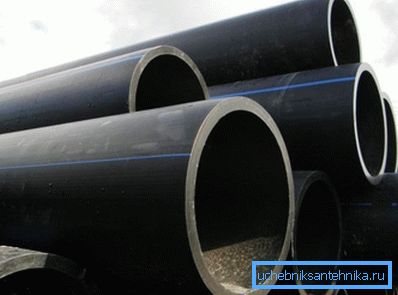

PE80

Die Eigenschaften dieser Produkte umfassen:

• Leichtigkeit;
• Verschleißfestigkeit;
• Gute Kraft

Für ihre Herstellung wurde Mitteldruckkunststoff verwendet.

Da die Produkte dieser Marke unter niedrigem Druck arbeiten sollen, werden sie meist für folgende Zwecke verwendet:

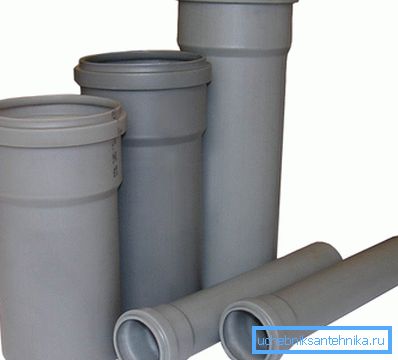

• Am Gerät der freien Strömungs- und Niederdruckkanalisation in Mehrfamilienhäusern.
• An der Vorrichtung der Wasserversorgungssysteme des kleinen Durchmessers, gelegen auf einem kleinen Gebiet.

Beachten Sie! Experten empfehlen die Verwendung von PE80-Produkten in einigen Fällen nicht. Insbesondere aufgrund der geringen Dicke der Wände wird empfohlen, diese nicht bei der Installation der Haupt- und Gasleitung zu verwenden.

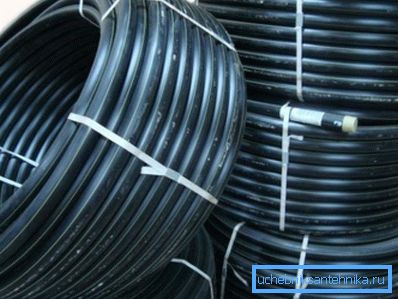

PE63

Polyethylen dieser Marke zeichnet sich dadurch aus, dass es eine große Anzahl von Ethylenmolekülen enthält.

Daher zeichnet es sich durch solche Eigenschaften aus:

• Kurzfristige Stärke;
• Knackende Tendenz;
• Tendenz zur Zerstörung.

Aufgrund dieser Mängel wird es im Industrie- und Tiefbau selten eingesetzt. In der Regel werden Produkte dieser Marke beim Bau von Entwässerungssystemen für Fundamente, Keller und Straßenkommunikation eingesetzt.

Darüber hinaus werden sie bei der Verlegung von Glasfaserleitungen und elektrischen Kabeln eingesetzt. Manchmal organisieren sie mit ihrer Hilfe die Ableitung von Feuchtigkeit aus Feuchtgebieten.

Rohre mit unterschiedlichen SDR

Produkte mit unterschiedlichen SDR haben natürlich unterschiedliche Eigenschaften, daher werden sie in verschiedenen Baubereichen eingesetzt. Sehen Sie sich als Nächstes die Funktionen genauer an.

Marke 100 Polyethylen

PE 100-Produkte haben also folgende Eigenschaften:

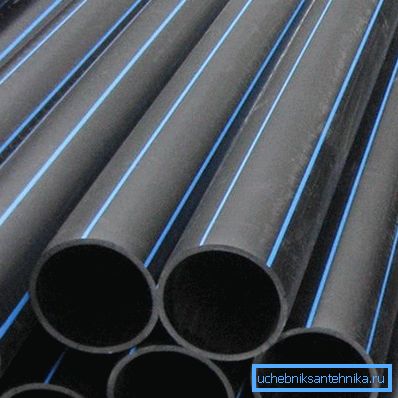

• Rohr PE100 SDR17 - ist ein unverzichtbares Material für die Organisation von Gasleitungen und Druckwasserversorgungssystemen. Sie sind vor allem dort gefragt, wo große Rohrleitungen benötigt werden.
• Ich muss sagen, dass die SDR17 Produkte der neuen Generation sind, die durch den Einsatz moderner Technologien erzielt werden. Was die anderen Merkmale des PE100 SDR17-Rohres angeht, so können die technischen Eigenschaften auch beim Bau von Rohrleitungen mit großen Längen verwendet werden, was ebenfalls ein wichtiger Vorteil ist.

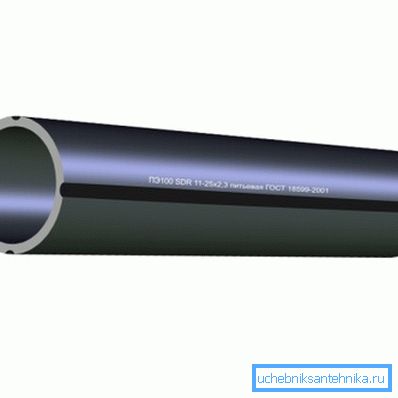

• SDR11 - hergestellt aus Polyethylen mit niedrigem Druck. Aufgrund der hohen Dichte des Materials können Produkte für Hochdruckwasserleitungen verwendet werden. Neben Rohren werden PE 100 SDR 11 häufig am Gerät von Abwasserkollektoren eingesetzt, da sie gegen feindliche Umgebungen stabil sind. Ihre Verlegung kann in jedem Boden erfolgen.
• PE100 SDR21 - sind für die Einrichtung von Wasserversorgungssystemen bestimmt. Experten zufolge ist das Wasser in dieser Wasserversorgung geschmacklos, während das PE-Rohr 100 SDR17 und SDR11 seinen Geschmack beeinträchtigt.

Polyethylenmarke PE 80

Produkte dieser Marke sind die folgenden Typen:

• PE80 SDR17 - ist die optimale Wahl für niedrige Gebäude bei der Installation von Sanitärinstallationen. Solche Produkte haben eine gute Haltbarkeit und sind gleichzeitig kostengünstig.
• Pipe PE80 SDR11 - bezieht sich auf die Produkte der neuen Generation. Normalerweise werden sie zur Versorgung mit kaltem Wasser verwendet. Darüber hinaus können sie zur Vergasung und zum Abwasser verwendet werden.
• PE80 SDR13,6 zur Reparatur und Installation von Wasserleitungen für flüssige Chemikalien.

PE 63 Polyethylen

PE63 werden mit einem SDR-Wert von 11 hergestellt. Als Material werden verschiedene Arten von Polymeren verwendet. Sie können sowohl zur Wasserversorgung als auch zur Installation von Abwassersystemen verwendet werden.

Darüber hinaus werden sie nicht selten als Schutzhülle für die Stromversorgung und Kommunikation der Kommunikation verwendet.

Verdienste

Betrachten Sie schließlich die Vorteile der Verwendung von Pipelines dieses Typs:

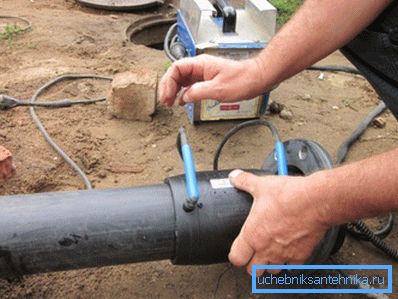

Beachten Sie! Installationsanweisungen für solche Polyethylen-Pipelines setzen die Verwendung eines speziellen Lötkolbens voraus.

Fazit

Für die Verlegung verschiedener Arten von Rohrleitungen können Polyethylenrohre mit unterschiedlichen SDR-Werten verwendet werden. Diese Möglichkeit erklärt sich aus einer großen Auswahl von Marken mit diesen oder anderen Eigenschaften. Ihr entscheidender Vorteil ist außerdem die hervorragende Kombination aus Qualität und niedrigen Kosten.

In dem Video in diesem Artikel erhalten Sie weitere Informationen zu diesem Thema.
