Sanitärkupplung - typen und merkmale

04-07-2018

Pfeifen

In den meisten Fällen erfolgt der Anschluss von Wasserleitungen mit einer Kupplung. Diese Armatur erfüllt eine wichtige Funktion - sie sorgt für eine feste Installation von Rohrleitungselementen. Im Folgenden wird beschrieben, welche Arten von Kupplungen vorhanden sind, welche Funktionen sie installieren und welche Hauptfunktionen sie ausführen können.

Allgemeine Informationen

Eine klassische Kupplung ist ein kurzes Rohr, dessen Innendurchmesser dem Außendurchmesser der zu verbindenden Rohre entspricht. Solche Fittings können sowohl in monolithischen als auch in zusammenlegbaren Rohrleitungen verwendet werden.

Es sollte beachtet werden, dass das Material des Teils beliebig sein kann, die einzige Voraussetzung ist, dass es mit dem Material der Rohrleitung identisch sein muss. Im Folgenden betrachten wir die verschiedenen Arten dieser Produkte.

Montagemethoden

Der Hauptunterschied der betrachteten Produkte ist die Art ihrer Installation.

Durch diesen Parameter werden sie durch folgende Typen unterschieden:

Gefädelt;
Geschweißter Kunststoff;
Crimp;
Kompression.

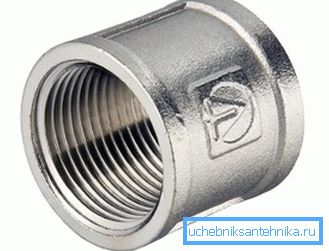

Gefädelt

Gewindeanschlüsse werden in der Regel für Stahlrohrleitungen verwendet.

Anweisungen für den Anschluss dieser Kupplung lauten wie folgt:

Zunächst müssen die verbundenen Rohre streng senkrecht zur Achse geschnitten werden.
Dann wird der Faden in das Teil geschnitten.
Die Muttern weiter festziehen.
Danach werden die Rohre wiederum in das Verbindungsstück eingeschraubt.
Am Ende der Arbeit die Spannmuttern festgezogen.

Diese Arbeit ist abgeschlossen.

Geschweißt

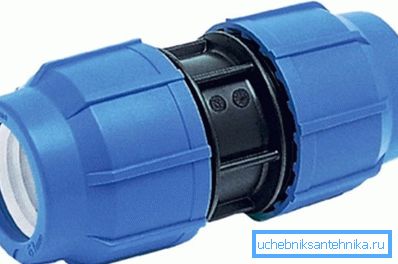

Beim Schweißverfahren werden in der Regel Kunststoffkupplungen für die Wasserversorgung eingebaut. Darüber hinaus kann der Vorgang des Zusammenbaus des Wasserversorgungssystems abhängig von der Art des Kunststoffs variieren:

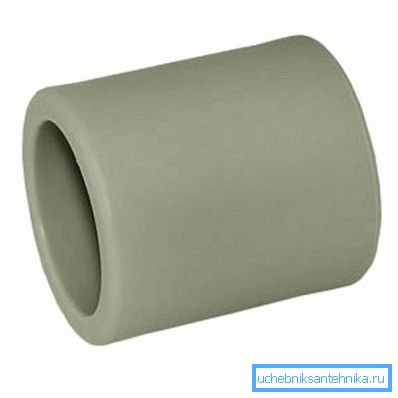

Polypropylen	Das Schweißen (Löten) des Fittings ist wie folgt: Das Rohr und die Armatur werden in die beheizten Düsen eines speziellen Lötkolbens eingeführt. Nach dem Erweichen der Kunststoffoberfläche werden die Teile aus dem Lötkolben gezogen und miteinander verbunden. Nach dem Abkühlen des Kunststoffs wird auch das zweite Rohr mit dem Fitting verbunden.
PVC	Die Installationsmethode für PVC-Rohrleitungen ist mehr wie das Kleben, nicht das Schweißen. Die verbundenen Oberflächen schmelzen jedoch unter dem Einfluss der chemischen Zusammensetzung (Leim). Daher kann es auch auf das Schweißen zurückgeführt werden. Die Installation erfolgt in dieser Reihenfolge: Das verbundene Rohr wird geschnitten und danach in das Verbindungsteil eingeführt. Dann müssen Sie markieren, wie tief es in das Teil geht. Weiterhin wird der markierte Bereich mit einem Pinsel mit einem Spezialkleber mit einem Pinsel beschmiert. Danach werden die Elemente verbunden und um eine Vierteldrehung gedreht. Nach einigen Minuten wird das zweite Rohr auf die gleiche Weise geklebt.
HDPE	In der Regel wird der Einbau von HDPE-Rohrleitungen mit einer elektrisch geschweißten Kupplung mit elektrischen Spiralen durchgeführt. Nach dem Zusammenfügen aller Teile wird eine spezielle Vorrichtung an die Elektrofusion angeschlossen, die die Spirale mit Strom versorgt. Durch die Erwärmung der Spirale werden die Teile miteinander verschweißt.

Tipp! Der Preis für Schweißmaschinen für Kunststoffrohre ist recht hoch. Für eine einmalige Installation der Wasserversorgung ist es daher sinnvoller, Ausrüstung zu mieten.

Crimp

Crimp-Kupplungen für Rohrleitungen gelten für Metall-Kunststoff-Systeme. Es sei darauf hingewiesen, dass der Bedarf extrem selten besteht, da „Metall-Kunststoff“ in Buchten verkauft wird, die mehrere zehn Meter lang sind.

Wenn sich dennoch ein Anpassen ergibt, wird das Crimpelement wie folgt installiert:

Wie in den vorherigen Fällen sollten die Fugen rechtwinklig geschnitten werden;
Dann werden die Tuben in die Hülsen eingeführt.
Danach wird die Verbindung mit einem Spezialwerkzeug gecrimpt.

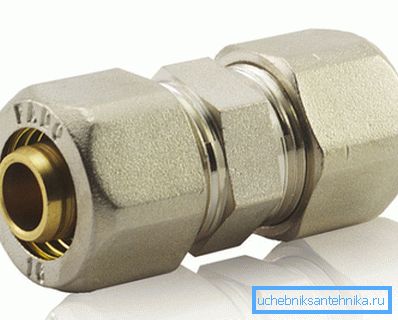

Kompression

Es gibt Pressfittings für PVC- und Metall-Kunststoff-Rohrleitungen. Ihr Hauptvorteil ist, dass ihre Installation keine spezielle Ausrüstung erfordert.

Es wird wie folgt ausgeführt:

Die Befestigungsteile werden auf die Rohrmutter aufgesetzt - Mutter, Spannring usw.
Als nächstes wird das Rohr auf die Armatur aufgesetzt oder in die Rohrarmaturen eingesetzt.
Danach wird der Spannring eingezogen und die Mutter angezogen.

Beachten Sie! Beim Einbau von Klemmverschraubungen die Mutter nicht fest anziehen, dies gilt insbesondere für Kunststoffrohre. Sonst kann das Rohr reißen.

Dieser Vorgang ist abgeschlossen.

Zweck

Wie wir festgestellt haben, besteht der Hauptzweck der fraglichen Produkte darin, die Rohre während der Montage der Rohrleitung zu verbinden. Darüber hinaus können einige ihrer Arten zusätzliche Funktionen erfüllen.

Dazu gehören folgende Beschläge:

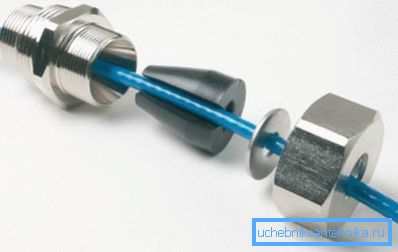

Für einen Abschluss der Wärmeleitung sorgt ein dichter Abschluss eines Drahtes im Außenbereich. Dementsprechend weist die Kupplung zum Herausnehmen des Wärmerohrs aus den Rohrleitungen Gummidichtungen auf, die den Draht zusammenpressen.

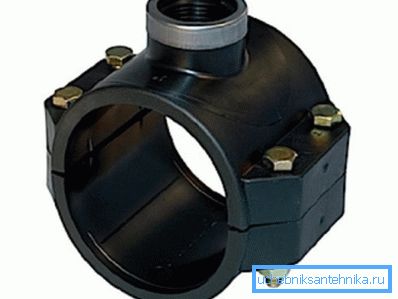

Zum Abzapfen unter Druck - werden verwendet, wenn die Wasserzufuhr nicht blockiert werden kann. Die Kupplung zum Anzapfen der unter Druck stehenden Wasserversorgung hat einen an der Hauptleitung angebrachten Klammerbefestiger und eine Verriegelungseinrichtung, die den Wasserfluss blockiert. Die Bohrlinie wird nach dem Einbau der Klemme ausgeführt.

Feuerkupplungen für Rohrleitungen bieten passiven Brandschutz des Gehäuses. Diese Produkte stellen tatsächlich ein Stahlgehäuse dar, das auf dem Rohr installiert wird.

Brandschutzkupplungen werden in der Regel an den Steigleitungen des Wasserversorgungssystems an den Stellen ihres Durchgangs durch die Decke sowie an den Kabeln im Bereich des Durchgangs durch die Wände installiert.

Hier vielleicht alle gängigen Arten von Armaturen, die in Wasserleitungen verwendet werden.

Fazit

Kupplungen werden in fast allen Arten von Wasserleitungen verwendet. Die meisten von ihnen sind dafür ausgelegt, Rohre miteinander zu verbinden, es gibt jedoch Armaturen, die andere ebenso wichtige Funktionen erfüllen.

Das Video in diesem Artikel enthält einige zusätzliche Informationen zu diesem Thema.
