Sanitär: installationsarbeiten

Im Großen und Ganzen ist die grundsätzliche Anordnung der Wasserversorgung auf dem Land, in einem Landhaus oder in einer Wohnung absolut nicht anders, da es auf jeden Fall eine Quelle für heißes und kaltes Wasser sowie Bäder gibt, in die Rohre gebracht werden. Derzeit werden solche Verdrahtungen in den meisten Fällen aus Polypropylen hergestellt.

Dies ist ein sehr zuverlässiges Material, das hohen Temperaturen (bis zu 110 ° C) standhält und mit einem speziellen Lötkolben schnell und einfach verschweißt werden kann. Sie erfahren, wie Sie dies in der Praxis tun können, welche Pfeifen dafür benötigt werden, und Sie erhalten zusätzlich eine thematische Demonstration des Videos in diesem Artikel.

Montagearbeit

Materialien

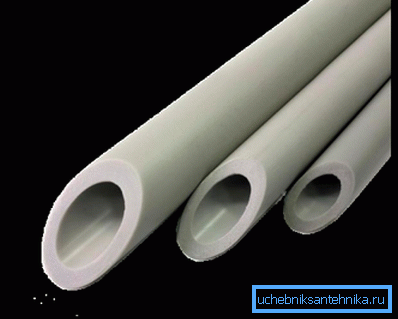

• PN-10. Diese PN-10-Anweisung ist das billigste Intra-Apartment-Rohr aus Polypropylen (PPR oder PPR) und ermöglicht die Verwendung ausschließlich für kaltes Wasser mit einer Temperatur von nicht mehr als 20 ° C und als extreme Option - bis zu 45 ° C, wenn der Arbeitsdruck 1 MPa nicht überschreitet. Allgemein. Klempner bevorzugen ein solches Rohr nicht und bevorzugen dickeres Material.
• PN-16. Ein solches Rohr wird viel häufiger verwendet, obwohl es keine Verstärkung aufweist, da die zulässige Betriebswassertemperatur 60 ° C bei einem Nenndruck von 1,6 MPa betragen kann. Solches Material kann in einigen Fällen sogar für die Warmwasserversorgung verwendet werden, allerdings unter der Voraussetzung, dass sich die Verdrahtung unter Gips befindet, wodurch sie sich nicht verformen kann.

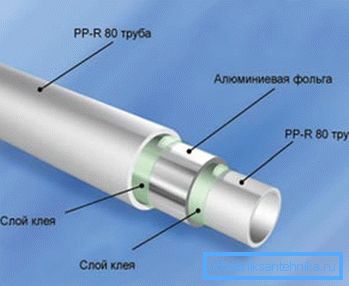

• PN-20. Sanitärrohre dieser Art werden häufig als universell bezeichnet, da sie sowohl für die Warm- und Kaltwasserversorgung als auch für die Heizung verwendet werden können - ihre Arbeitstemperatur beträgt 95 ° C bei einem konstanten Druck von bis zu 2 MPa. Dies ist aufgrund der Verstärkungsschicht möglich, bei der es sich um Glasfaser handeln kann, häufiger jedoch um Aluminiumfolie.
• PN-25. Das Rohr mit einer solchen Markierung kann jedoch für die Installation einer Heizung in einem Privathaus oder auf dem Land mit eigenen Händen verwendet werden, wo die Wassertemperatur eine Betriebstemperatur von 95 ° C hat und Einspritzungen von bis zu 110 ° C bei einem konstanten Druck von bis zu 2,5 MPa möglich sind. Dies ist aufgrund der Verdickung der Wände und der engeren Anordnung der Verstärkungsschicht an der Oberfläche möglich, obwohl dies bei der Montage gewisse Nachteile verursacht (Ablösen der Folie mit einem Rasierer).

Tabelle der technischen Parameter PN-10 und PN-20

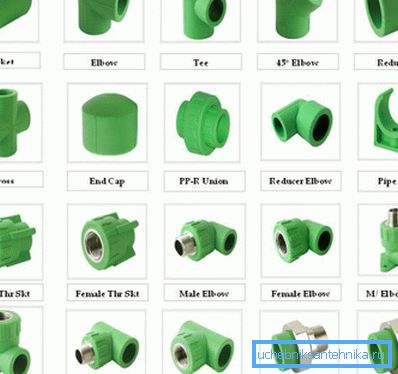

Zum Andocken, Drehen oder Bewegen in eine andere Ebene des Polypropylenrohrs bei der Installation im Haus, auf dem Land oder in der Wohnung mit eigenen Händen werden spezielle PPR-Gewinde, Lötmittel und kombinierte Fittings verwendet. Mit diesen Geräten können Sie auch Rohrleitungen mit unterschiedlichen Durchmessern entkoppeln, beispielsweise wenn Sie von einer dickeren Steigleitung auf eine horizontale Verdrahtung wechseln.

Hinweis Zum Schweißen von Polypropylenrohren werden drei Arten von elektrischen Lötkolben verwendet: Xiphoid, Scheibe und Rohr. Technisch gesehen besteht bei der Installation eines Wasserversorgungssystems kein Unterschied zwischen diesen, jedoch werden bei den ersten beiden Typen Paardüsen und bei den letzteren ungepaarte Düsen verwendet. Alle Düsen bestehen aus ihrer Aluminiumlegierung. Die hochwertigeren Düsen haben eine Teflon-Beschichtung, die das Anhaften von geschmolzenem Polypropylen verhindert.

Schweißarbeiten

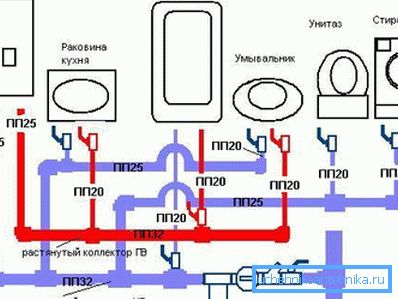

Beginnen wir damit, dass die Anordnung der Wasserleitungen in einer Wohnung, in einem Badehaus oder auf dem Land mit einem Aufschlag beginnt. Das heißt, Sie müssen genau bestimmen, wo und wie hoch ein bestimmtes Badezimmer ist, und diese mit Kreide oder technischem Bleistift markieren . Auf diese Weise können Sie die erforderliche PPR-Metrik sowie die Art und ungefähre Anzahl der für das Andocken und Biegen erforderlichen Gewinde-, Löt- und kombinierten (Reduzierungs-) Fittings genau berechnen.

Wir sagen die ungefähre Anzahl, da nur Gewindearmaturen für die Ausgabe an verschiedene Sanitärarmaturen genau berechnet werden können, die Anzahl der Armaturen (T-Stücke, Winkel, Kupplungen, Bypass und Stecker) jedoch immer schwanken kann. Daher werden sie mit einer geringen Marge gekauft.

Je nachdem, auf welcher Linie Sie fahren (heiß oder kalt), kann sich auch die Markierung des Polypropylenrohrs ändern. Sie können beispielsweise die Warmwasserversorgung eines Elektrokessels oder einer Gassäule mit einem PN-25-Rohr verlegen. In diesem Fall sollte das Ende des Schweißvorgangs jedoch mit einem Rasierer bearbeitet werden.

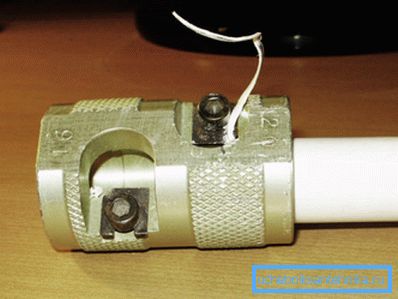

Dieses Gerät erinnert ein wenig an einen Bleistiftspitzer aus der Schule. Nur in diesem Fall schießen Sie keinen Baum, sondern eine SPR-Schicht und Aluminiumfolie, um die innere SPR-Schicht zum Löten freizulegen.

Um Polypropylen in einer Wohnung oder einem Privathaus mit den Händen bei Raumtemperatur zu schweißen, müssen Sie den Lötkolben auf 280-290 ° C erhitzen. Wenn es kalt ist, stellen Sie den Thermostat auf volle Leistung - normalerweise sind es 300 ° C.

Ein Anschlussstück wird von der dünnen Seite (es wird darauf aufgesetzt) ​​auf die heiße Düse aufgesetzt, und ein Rohr wird in den dickeren Teil eingeführt - eine Verweilzeit von 5–6 Sekunden, so dass sich das Strömungsrohr gut erwärmt und ausreichend haftet. Danach müssen beide Elemente gleichzeitig entfernt und mit der gleichen Haltezeit verbunden werden.

Tabelle der Schweißparameter von SPR-Rohren

Während der Schweißarbeiten ist es sehr wichtig, die Löttiefe einzuhalten - dies ist der Abstand, den das Rohr in die Armatur geht. Achten Sie auf den Tisch, der etwas höher liegt. Je nach Durchmesser können Sie mit einem Bleistift oder Marker eine Markierung am Ende der Markierung anbringen - mit der Zeit werden Sie keine Markierungen benötigen - mit der Zeit können Sie die gewünschte Entfernung automatisch einhalten.

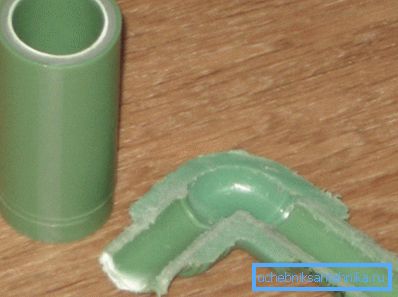

Tatsache ist, dass, wenn das Rohr tiefer als die festgelegte Entfernung in das Fitting eindringt, es den Durchgang teilweise oder sogar vollständig blockiert, was bedeutet, dass dieser Knoten mit Hilfe von Rohrkupplungen durchgeschnitten werden muss, um einen neuen zu löten.

Sie können alle Knoten separat im Haus oder in der Wohnung mit Polypropylen verschweißen, das heißt, Sie können jede Verbindung direkt am Einsatzort anlöten. Dies ist jedoch sehr umständlich, da die Wand selbst Sie stören wird, sowie verschiedene Windungen, Vorsprünge, usw.

Daher ist es am besten, die Knoten in ganzen Blöcken separat zu schweißen, wie im oberen Foto gezeigt, und sie dann am Verwendungsort (Boden, Wand, Decke) zu verbinden. Vergessen Sie nicht, dass jeder Abschnitt des Rohrs sorgfältig gemessen werden muss und dass jedes Fitting in dem Winkel geschweißt werden muss, in dem es betrieben wird.

Hinweis Polypropylen kann auf der Wand installiert werden, um es mit Kunststoff- oder Metallklammern zu befestigen. Es ist jedoch am besten, eine verdeckte Installation unter Putz oder Rahmenverkleidung vorzunehmen, da PPR nicht korrosionsanfällig sind und viele Jahre dienen.

Fazit

Wenn Sie über das nötige Werkzeug - ein Maßband, eine Schere und einen Lötkolben - verfügen, können Sie die Verkabelung der Heizung oder Heizung in Ihrem eigenen Haus oder Ihrer Wohnung jederzeit mit eigenen Händen erledigen. Gleichzeitig ist es jedoch wünschenswert, einen Partner zu haben, der den geschweißten Block zum richtigen Zeitpunkt in der richtigen Position hält.
