Sandwichpfeife - was ist das für ein element und die
Heutzutage werden Hochleistungsheizgeräte am häufigsten in Wohnräumen eingesetzt, für deren reibungslosen Betrieb ein wirksames System zum Entfernen von Abgasverbrennungsprodukten erforderlich ist. Wurden früher Schornsteine überwiegend aus Ziegeln gebaut, so wird diese Option heutzutage wegen der hohen Kosten und der mühsamen Bauweise immer weniger verwendet. Die beste Option heute ist die Sandwichpfeife - mit Ihren eigenen Händen können Sie schnell einen zuverlässigen Kamin herstellen.
Welche Faktoren sollten bei der Auswahl einer bestimmten Designoption berücksichtigt werden?
Trotz der scheinbaren Einfachheit unterscheiden sich Sandwichelemente in einer Reihe von Eigenschaften und verwendeten Materialien. Daher kann dieses Kapitel als eine Art Anweisung verwendet werden, insbesondere wenn Sie bereits fertige Produkte kaufen.
| Rohrinnendurchmesser | Es ist ein sehr wichtiger Indikator, da der Kaminzug direkt davon abhängt. Der Durchmesser wird auf der Grundlage der Leistung des Kessels und seines Typs berechnet (bekanntlich ist die Anzahl der Verbrennungsprodukte bei Festbrennstoffen viel höher als bei Gas und anderen). Je größer die Größe, desto höher der Preis. |
| Isoliermaterial | Welche Option Sie auch wählen, sie muss nicht brennbar sein. Die beste Lösung ist Steinwolle, die hohe Wärmeisolationseigenschaften aufweist und selbst den Auswirkungen von offenem Feuer standhält, was ein Höchstmaß an Sicherheit gewährleistet |

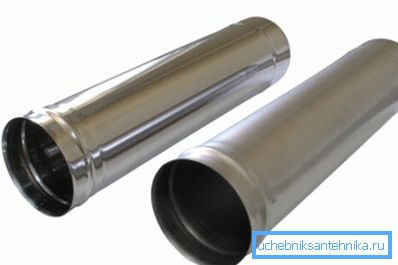

| Material für die Rohrherstellung | Am häufigsten werden zwei Optionen verwendet - normaler und rostfreier Stahl. Das erste Material ist kostengünstig, aber es ist anfällig für Korrosion, was die Lebensdauer der Produkte verringert, da die Verbrennungsprodukte eine sehr hohe Aggressivität aufweisen. Der Edelstahl ist viel stärker und langlebiger, aber der Preis ist um ein Vielfaches höher als bei herkömmlichem Stahl |
| Rohrwandstärke | Alles ist einfach: Je mehr dieser Indikator, desto haltbarer das Produkt. Sie sollten nicht an Dicke sparen, da die Oberfläche ständig von hohen Temperaturen, Kondensat und aggressiven Substanzen beeinflusst wird und dünne Rohre sehr schnell unbrauchbar werden. |
| Dicke der Isolierung | Ein weiterer wichtiger Faktor, der den Wärmegrad der Außenfläche beeinflusst, ist die Temperatur der Außenhülle umso niedriger, je größer die Wärmeisolationsschicht ist |

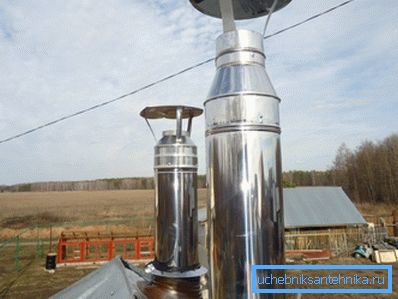

| Material des Außenrohrs | Für diese Zwecke wird meistens verzinkter Stahl verwendet - ein kostengünstiges und ziemlich langlebiges Material. Sie können auch die Option Edelstahl verwenden, es sieht viel besser aus, aber die Kosten sind sehr unterschiedlich |
Merkmale der Herstellung und Installation von Produkten
Es gibt eine Vielzahl von Schornsteinprodukten auf dem Markt, deren Kosten jedoch recht hoch sind, und diese Kosten sind nicht immer gerechtfertigt, insbesondere wenn das System in einer Datscha gemacht wird, wo Einsparungen wichtig sind. Wir werden prüfen, wie Sie mit Ihren eigenen Händen ein Sandwichrohr herstellen und die korrekte Installation des Systems durchführen.
So führen Sie die Selbstmontage von Schornsteinelementen durch
Um den Prozess zu verstehen, sollten Sie in Erwägung ziehen, ein Sandwich-Rohr mit Ihren eigenen Händen in Form von Schritt-für-Schritt-Anweisungen herzustellen:

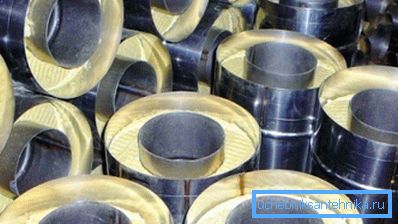

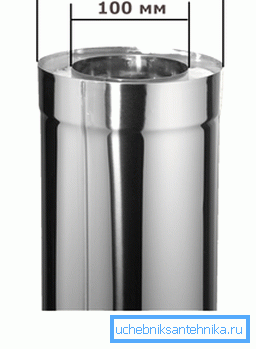

- Zunächst wird ein Rohr für den inneren Hohlraum gekauft, dessen Durchmesser sich nach Leistung und Gerätetyp berechnet. In der Regel beträgt die Größe 100-120 mm und für die leistungsfähigsten Ausrüstungsoptionen 150-180 mm. Größere Durchmesser werden in Industrieanlagen verwendet, daher ist es sinnlos, sie zu berücksichtigen.
- Als Nächstes benötigen Sie Stein- oder Basaltwolle, um das innere Element zu isolieren. Die Dicke kann unterschiedlich sein. Beachten Sie jedoch, dass je größer die Schicht ist, desto sicherer ist die Konstruktion und desto weniger erwärmt sich der äußere Teil des Elements. (Siehe auch den Artikel Die Pfeife für den Ofen: Merkmale.)
- Das Außengehäuse sollte unter Berücksichtigung des Innenrohrs und der Isolierschicht ausgewählt werden. Die resultierende Konstruktion sollte eine dichte Anordnung des Isolators bieten. Kostengünstiger verzinkter Stahl wird am häufigsten verwendet, Sie können die Rohre selbst herstellen oder in fertiger Form erwerben.
Erinnere dich! Wenn ein Stahlrohr verwendet wird, sollte es dickwandig sein, bei Edelstahlprodukten kann dieser Wert geringer sein, da dieses Material viel beständiger gegen hohe Temperaturen und Kondensat ist.
- Die Montage ist sehr einfach: Ein Stück des Innenrohrs wird mitgenommen, das sorgfältig mit Steinwolle umwickelt wird. Die Arbeit wird schrittweise durchgeführt: Das mit der Isolierung umwickelte Teil wird abschnittsweise in das Außenrohr eingeführt. Es ist wichtig, Elemente mit möglichst hoher Abdichtung des Wärmeisolators zu montieren.
Tipp! Das Hauptaugenmerk sollte auf die Verbindungsstellen der Innenrohre gerichtet werden, die Muffen sollten sauber und eben sein. Manchmal ist es zur Erhöhung der Festigkeit sinnvoll, die Verbindung mit Schellen zusätzlich zu verstärken.
Wie Sie sehen, ist die Herstellung von Sandwichrohren ein ziemlich einfacher Prozess: Es ist wichtig, dass alle Elemente sehr genau zusammenpassen, so dass Rauch und Kondensat nicht von der Innenseite des Schornsteins in die Isolierung oder sogar nach außen dringen.
Systeminstallation
Diese Stufe ist auch von großer Bedeutung, da eine unsachgemäße Installation des Sandwichrohrs dazu führt, dass Rauch und Kondensat in den Raum eindringen und die Lebensdauer der Konstruktion erheblich reduzieren. Im Gegensatz zu Lüftungsrohren werden an Schornsteine wesentlich höhere Anforderungen gestellt, und Verstöße können dazu führen, dass der Betrieb des Systems durch technische und Brandschutzbehörden verboten wird.
Die Montage erfolgt in folgender Reihenfolge:
- Die Installation erfolgt von unten nach oben, beginnend vom Kessel. Es wird nicht empfohlen, den Rohrabschnitt in der Nähe des Kessels zu isolieren, außerdem sollte dieser Teil entfernbar sein, da er schneller ausbrennt als andere und er früher als alle anderen ersetzt werden muss.
- Wie Sie wissen, wird Kondensat im Rohr gesammelt, und um es an der Rohrbiegung zu entfernen, können Sie ein T-Stück anbringen, an dem ein Trichter mit einem Hahn an der Unterseite befestigt wird. Es sammelt Kondensat und kann leicht und einfach entfernt werden, was sich positiv auf die Haltbarkeit des gesamten Systems auswirkt.

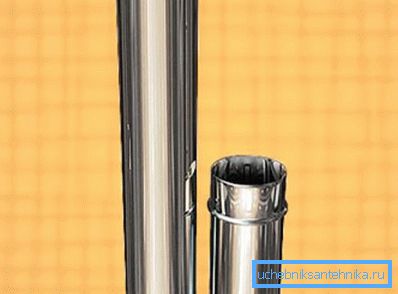

- Interne Elemente werden mit Steckdosen nach oben eingebaut, wodurch das Austreten von Kondensat vermieden wird.. Jedes nachfolgende Rohr wird in das vorherige eingeführt, wodurch die Flüssigkeit nach unten in eine speziell entwickelte Wassersammelkammer fließt, aus der anschließend ätzendes Kondensat entfernt wird.

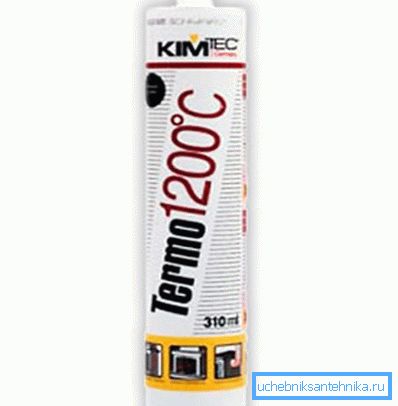

- Um eine optimale Zuverlässigkeit der Verbindungen zu gewährleisten, werden alle Verbindungselemente zusätzlich mit einem Dichtungsmittel behandelt.. Sie müssen eine hitzebeständige Version verwenden, die Temperaturen von bis zu 1500 ° C standhält. Meist hat die Zusammensetzung eine rote oder schwarze Farbe. Auf der Verpackung ist ein Temperaturmaximum angegeben, bei dem die Zusammensetzung verwendet werden kann.
- Die Außenrohre hingegen werden aufeinander gesteckt und mit Schrauben oder Nieten befestigt..
- Wenn Sie Rohre an Sandwichplatten oder andere Bleche montieren müssen, verwenden Sie am besten spezielle Klemmen, um den Abstand zur Wand einzustellen.
Fazit
Durch die Verwendung von Sandwichrohren können Sie schnell ein qualitativ hochwertiges System von Abgasverbrennungsprodukten ohne die Fähigkeiten eines Kochers und der Belastung von Bauwerken herstellen. Das Video in diesem Artikel hilft Ihnen, einige der Nuancen noch besser zu verstehen.
