Rollen für profilrohr

Das einzige Werkzeug, das die Form eines geformten Rohrs ändern kann, sind die Walzen. Und da gebogene Metallprodukte häufig im Bauwesen verwendet werden, ist dieses Werkzeug einfach unverzichtbar. Die Rollen für das Profilrohr sind unterschiedlich, sie können auch unabhängig voneinander hergestellt werden.

Arten von Rollen

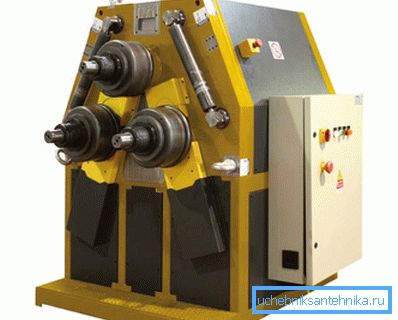

Strukturell kann dieses Werkzeug zur Bildung geformter Rohre mit bogenförmiger Form in Typen unterteilt werden, je nach der Quelle der aufgebrachten Kraft.

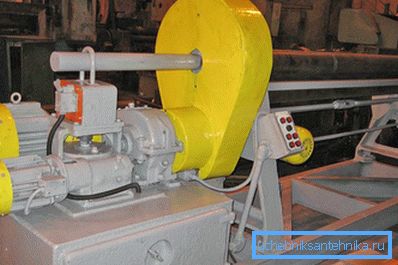

Elektrische Walzen sind am produktivsten und zeichnen sich durch die größte Anzahl gebogener Produkte aus, die im Vergleich zu anderen Typen pro Zeiteinheit hergestellt werden. Die Produktivität steigt durch das Vorhandensein eines funktionierenden Elektromotors, mit dessen Hilfe die Bildung einer neuen Rohrform ziemlich schnell erfolgt.

Die Hauptstrukturelemente der elektrischen Rohrbiegemaschine:

• die Basis, die ein Metallbett ist;
• 3 bis 5 Rollen, die mittels eines Elektromotors drehen;
• Kraftwerk in Form eines Elektromotors;
• verformende Klammern.

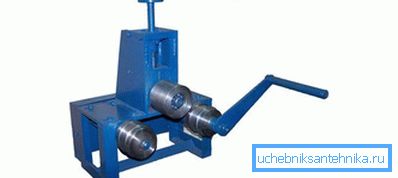

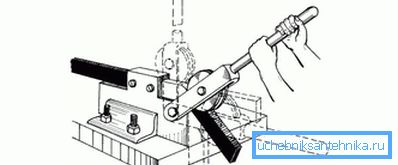

Manuelle Rollen zum Biegen des Profilrohrs gelten als praktisches tragbares Werkzeug. Aufgrund ihrer relativ geringen Größe und des Fehlens eines elektrischen Antriebs werden sie an jedem geeigneten Ort installiert, auch wenn der Arbeitsraum begrenzt ist. Die Handrollen zum Biegen des Profilrohrs ähneln denen der elektrischen. Der einzige Unterschied besteht darin, dass sie keinen elektrischen Antrieb haben und die Vorschubrollen durch Getriebe zu einer Kette verbunden sind, die das Rohr mit Hilfe von Klemmen verformt.

Manuelle Rohrbiegemaschinen zeichnen sich durch Konstruktionsfehler aus. Trotz der Tatsache, dass solche Rollen sehr bequem sind, um einen kleinen Arbeitsaufwand auszuführen, müssen sie beträchtliche körperliche Kräfte aufwenden. Es ist nicht so einfach, ein Metallrohr mit einer Übertragungskraft auf die Klammern und die Kettenübertragung auf eine Person zu biegen. Wenn der Arbeiter keine ausreichend körperlich entwickelte Person ist oder sich die Ermüdung durch häufige Wiederholungen von Operationen angesammelt hat, ist ein solches Werkzeug in der Produktion unproduktiv. Daher ist ein solches Handwerkzeug nur bei der Herstellung kleiner Mengen gebogener Produkte nützlich.

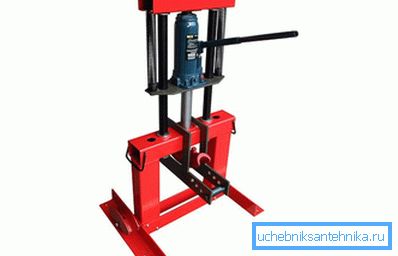

Hydraulikrollen gelten als die leistungsfähigste Technik im Vergleich zu den oben beschriebenen Analoga von Biegewerkzeugen. Eine hydraulische Presse in Kombination mit einer Klammer überträgt eine so starke Kraft auf das Profilrohr, dass sie sich wie ein Schilfrohr verbiegt. Eine solche Einheit kann zu Recht als "Superschwergewicht" bezeichnet werden. Die Biegekraft wird in einem bestimmten Fall durch den hydraulischen Komplex aufgebaut, der leicht zu warten und zu kontrollieren ist. Wenn zusätzlich zu der vorhandenen Ausrüstung ein Elektromotor hinzugefügt wird, der auf die Vorschubwalzen wirkt, steigt die Effizienz der Einheit erheblich, und die Leistungsfähigkeit und Leistungsfähigkeit werden kombiniert.

Tipp! Eine solche Vorrichtung kann weiter verbessert werden. Wenn die Vorschubtrommel durch eine Profilwelle ersetzt wird, können in einem Durchlauf mehrere Profilrohre gleichzeitig gebogen werden. Eine solche Maschine kann aufgrund der Eigenschaften der hydraulischen Presse und des elektrischen Antriebs beliebig viele Produkte verarbeiten.

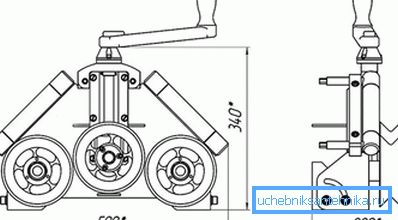

Leider wiegen hydraulische Rollen sehr viel. Dieser Nachteil äußert sich in der Tatsache, dass wenn Sie ihn irgendwo installieren, dieser Platz für die Einheit als Arbeiter lange verbleiben wird - es wird sehr schwierig sein, ihn von seinem Platz zu entfernen. Um die Vorrichtung des Werkzeugs und im Prinzip die Verformung des Profilrohrs zu verstehen, können Sie die untenstehenden Zeichnungen der Rollen mit den verwendeten Abmessungen sehen.

Das Funktionsprinzip der Walzen

Um das Profilrohr auf den Rollen zu biegen, sind keine besonderen Kenntnisse und Fertigkeiten erforderlich. Ein Mitarbeiter muss nur wenige Vorgänge ausführen:

• Das Rohr fällt auf zwei Vorschubrollen.
• Mit einer bestimmten Kraft wird das Rohr gegen eine Biegerolle gedrückt.
• Der Gang ist eingelegt.

Durch die Passage des Profilrohres durch den Arbeitsbereich wird es in einem geplanten Winkel gebogen. Bei ungenügendem Verformungsgrad wird das Werkstück erneut durch die Arbeitselemente des Werkzeugs geführt, wobei die Klemmkraft kontrolliert werden muss.

Hausgemachte Rollen herstellen

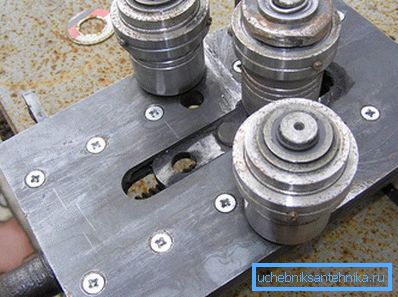

Selbstgemachte Rollen für ein Profilrohr sind heute häufig im Alltag zu finden. Für ein Bett wird der breite Kanal angewendet. Der Biegemechanismus kann aus einem U-förmigen Design hergestellt werden, wobei ein hydraulischer Wagenheber verwendet wird, oder indem er mit einer Schraubenschlüsseloberseite geschweißt wird.

• Wenn Sie einen Wagenheber verwenden, sollte er sich unter dem Bett befinden und die Kraft haben, von oben auf die Transportrollen zu stürzen.
• In einem anderen Fall ist die Rohrgewindeklemme gebogen. Der Bolzen wird in die Mutter geschraubt und die Ferse wird an das Ende der gewünschten Form geschweißt.

Beim Zuführen von Pfeifen können Sie eine normale Fahrradkette verwenden. Auf die Antriebs- und Antriebswelle sind Sternchen geschweißt und die Kette ist gespannt. Der Griff ist an der Antriebswelle befestigt.

Tipp! In Bezug auf die Härte müssen die Vorschubrollen das Profilrohr überschreiten, damit sie gehärtet werden.

Video

Wir empfehlen Ihnen, sich die hausgemachte Rohrbiegemaschine anzusehen:
