Rohrwalzen: technologie und spezialwerkzeuge

Das Walzen oder Walzen von Rohren ist ein Produktionsprozess, bei dem ein Metallprodukt unter Berücksichtigung des erforderlichen Biegewinkels in die eine oder andere Richtung verformt wird.

In diesem Artikel werden wir darüber sprechen, welche Fräsarten zur Verfügung stehen und für welche Zwecke sie verwendet werden. Darüber hinaus prüfen wir, was eine Rohrwalzmaschine ist und wie sie funktioniert.

Arten des Walzens

Heutzutage werden überall eine Reihe von Operationen geübt, die unter einem gemeinsamen Namen - dem Rollen - vereint sind. Es sei darauf hingewiesen, dass sich alle diese technologischen Prozesse sowohl hinsichtlich der Implementierungsmethode als auch hinsichtlich der Merkmale der verwendeten Ausrüstung erheblich unterscheiden.

Mit welchen Methoden werden Walzen durchgeführt? Die zwei Hauptmethoden sind radiale Verformung (Querschnittsbearbeitung) und Biegung.

Radiale Verformung

Die radiale Verformung wird durchgeführt, indem der Querschnitt vergrößert oder verkleinert wird. Die Vergrößerung des Durchmessers wird als Abfackeln und Abnehmen bezeichnet.

Schauen wir uns genauer an, wie diese Prozesse ablaufen:

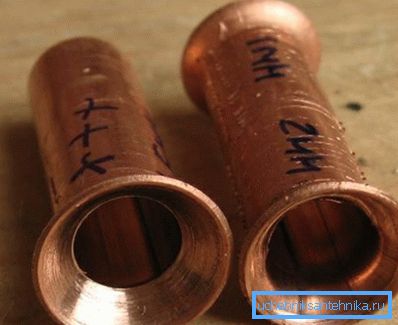

• Durch die Erweiterung des Querschnitts durch Vergrößern des Durchmessers können Sie am Rohrende eine kleine Muffe herstellen. Eine solche Muffe ist die Hauptbedingung für die Implementierung einer Armatur ohne Anpassung der einzelnen Elemente der Rohrleitung. Nachdem Sie die erforderliche Erweiterung erstellt haben, können Sie ein Rohr mit geringerem Durchmesser in die Muffe einführen und anschließend die Verbindung sicher fixieren.

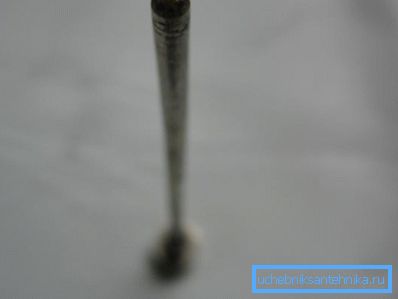

• Die Verringerung des Rohrdurchmessers ist der umgekehrte Expansionsprozess. Wenn Sie mit der bisherigen Technologie eine Steckdose erhalten, verjüngt sich der Querschnitt durch Abrollen. Warum brauchst du das? Der Durchmesser des Querschnitts wird verengt, damit das Rohr leichter in die Muffe eingeführt und sicherer darin fixiert werden kann.

Wichtig: Sowohl der erste als auch der zweite technologische Prozess wird an duktilen nicht bröckeligen Metallen ohne Vorwärmung durchgeführt. Wenn Sie mit harten Metallen arbeiten müssen, die unter mechanischen Belastungen zum Reißen neigen, kann eine Vorwärmung erforderlich sein, bei der das Produkt duktiler und formbarer wird.

Versuchen wir nun herauszufinden, mit welchem ​​Werkzeug das radiale Abrollen der Bremsleitungen durchgeführt wird.

Flare-Werkzeug

Die Anweisung zur Vergrößerung des Durchmessers eines Pfefferschnitts ermöglicht die Verwendung verschiedener Werkzeuge, vom primitiven bis zum technisch komplexen:

• Das einfachste Gerät, das von Installateuren und Installateuren von Split-Systemen aktiv verwendet wird, ist ein Metallkegel mit glatter Oberfläche.. Es ist möglich, ein solches Gerät mit eigenen Händen herzustellen. Es reicht aus, einen Metallzylinder in die gewünschte Form zu schleifen und anschließend die Oberfläche zu polieren. Ein solches Werkzeug kann jedoch gekauft werden, da der Preis dafür niedrig ist. Das Prinzip des Geräts ist einfach. Es ist notwendig, das Ende des Kegels in den Einschnitt des Rohrs einzuführen und mehrmals mit Kraft zu drehen. Zu den Vorteilen der Lösung zählen die günstigen Kosten und die lange Lebensdauer des Geräts. Es gibt aber auch Nachteile, unter anderem die Möglichkeit, Rohre nur aus Weichmetallen zu verarbeiten, und die mangelnde genaue Kontrolle des Ausdehnungsgrades.
• Ein technologisch anspruchsvollerer Konus ist mit einer Ratsche ausgestattet. Anweisungen für die Verwendung eines verbesserten Kegels sind mit dem vorherigen Element sehr ähnlich. Der Kegel wird in den Abschnitt eingeführt und dreht sich mit Druck. Das Vorhandensein der Ratsche vereinfacht das Einschrauben des Kegels und hilft, die Kraft zu regulieren.
• Expander ist ein weiteres Werkzeug, das für schnelles und relativ hochwertiges Abfackeln von Rohren aus Weichmetallen konzipiert ist.. Der Arbeitsteil des Expanders ist mit mehreren Segmenten ausgestattet. Wir drückten die Griffe des Werkzeugs und pflanzen die Segmente, die das Rohr wiederum dehnen. Der Nachteil der Lösung ist, dass nicht genügend glatte Wände der Steckdose vorhanden sind.

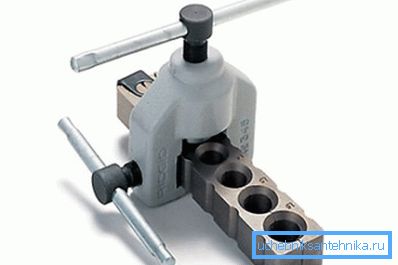

• Ein exzentrisches Kegelfräswerkzeug ist die fortschrittlichste Lösung für die Bearbeitung von Weichmetallprodukten.. Anweisungen zur Verwendung des Werkzeugs sind einfach: Führen Sie einfach das Rohr in das Loch mit dem entsprechenden Durchmesser ein und drehen Sie den Griff. Das Werkzeug kann mit einer Sicherheitsvorrichtung ausgestattet werden, die den Durchmesser nicht weiter ausdehnt, als erforderlich ist. Die Bearbeitung von Rohren mit diesem Werkzeug liefert das beste Ergebnis im Vergleich zu allen zuvor aufgeführten Werkzeugen.

Rollendes Werkzeug

• Ein Hammer ist das einfachste Werkzeug, mit dem sanfte Schläge auf die Rohrkante aufgebracht werden können. Um das Rohr nicht einzuknicken, empfiehlt es sich, eine Metallstange einzusetzen.

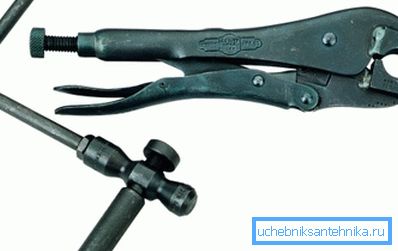

• Spezialzangen sind ein professionelles Werkzeug zum Walzen von Kupferrohren, um eine akzeptable Biegequalität sicherzustellen. Damit die Verarbeitung von Metallprodukten weniger körperlichen Aufwand erfordert, sollten Sie Modifikationen mit einer größeren Länge der Griffe wählen. (Siehe auch den Artikel Flaring Copper Pipes: Features.)

Wichtig: Für eine genauere Bearbeitung der Rohrkanten kann eine spezielle Maschine mit Rollen verwendet werden. Maschinen dieses Typs sind nur für den professionellen Gebrauch konzipiert und daher teuer.

Rohrbogen

Das Rohrbiegen wird auch Walzen genannt. Diese Art der Verarbeitung wird bei der Herstellung verschiedener Rohrleitungen weit verbreitet.

Berücksichtigen Sie die Hauptkategorien von Werkzeugen, mit denen Sie schnell und gleichzeitig qualitativ biegen können.

• Die Feder (innen und außen) wird von Installateuren verwendet, um Rohre aus einem metallbasierten Laminat zu verformen. Ein solches Walzen für Kupferrohre ist einfach zu verwenden, der Preis ist niedrig, aber ungeeignet für das Arbeiten mit Metallen, die fester als Kupfer sind.

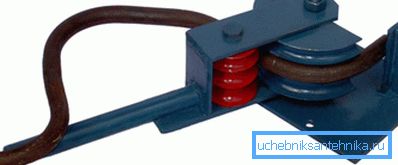

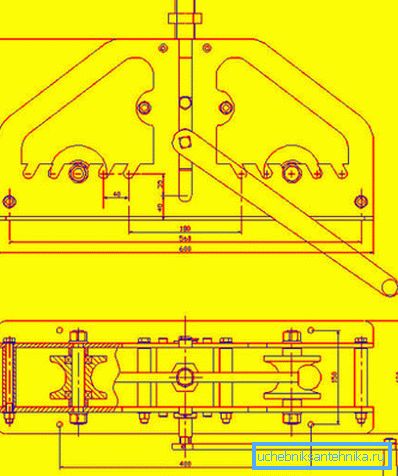

• Der Rohrbieger ist eine universelle Lösung für die Verformung verschiedener Metallrohre im erforderlichen Winkel. Mit einem solchen Werkzeug können Sie außerdem den Rotationsradius des Rohrs beobachten. Der Pipe Bender funktioniert aufgrund der Muskelkraft, die am Hebelkragen anliegt.
• Biegerollen sind Vorrichtungen, mit denen Rohre aus starren Metallen verformt werden können. Das Werkzeug besteht aus einer Plattform, auf der in einem bestimmten Abstand voneinander Rollen angebracht sind, durch die das Rohr gezogen wird. Durch Einstellen der Andruckrolle können Sie den Winkel und den Radius der Biegung einstellen. (Siehe auch den Artikel So biegen Sie ein Profilrohr: Merkmale.)

Fazit

Jetzt wissen Sie, was eine Fräsmaschine für Rohre ist, wie sie funktioniert und wozu sie verwendet wird. Weitere nützliche Informationen finden Sie im Video dieses Artikels.
