Rohrverteilung im bad: wie es geht

Bis heute wird die Verteilung von Rohren im Bad als Hauptmethode für die Installation angesehen, obwohl in einigen Fällen noch Metall und Kunststoff verwendet werden können. Nichtsdestotrotz hat sich PP als Qualitätsmaterial für den Transport von kaltem und heißem Wasser bewährt, obwohl die Gestaltung des Rohrs selbst einige Nuancen aufweist.

Nachfolgend besprechen wir mit Ihnen, welches Polypropylen für diesen Zweck verwendet wird, wie es passt und befestigt wird, und zeigen Ihnen auch das thematische Video in diesem Artikel.

Armaturen für das Badezimmer

Hinweis Es ist zu beachten, dass die Anordnung der Rohre im Badezimmer mit ihren eigenen Händen automatisch sowohl die Toilette als auch die Küche beeinflusst - da das gesamte System ein einziges Ganzes ist. Dies gilt nicht nur für heißes und kaltes Wasser, sondern auch für das Abwasser, bei dem es sich ebenfalls um ein komplettes System handelt, das an das Abflussrohr angeschlossen ist.

Materialien und Werkzeuge

• Für die Zuführung von kaltem Wasser von der Hauptleitung zu Sanitäranlagen, einem Boiler oder einem Boiler, ermöglicht die Anweisung die Verwendung eines Polypropylenrohrs (Ecoplast) mit einer monolithischen Wand. Wenn wir von Haushalten (Privathaus oder Wohnung) sprechen, wird ein Material mit einem Außenquerschnitt von 20 mm verwendet. Die meisten Meister neigen in diesem Fall jedoch dazu, verstärkten Ecoplast zu verwenden, der für die Warmwasserversorgung vorgesehen ist.

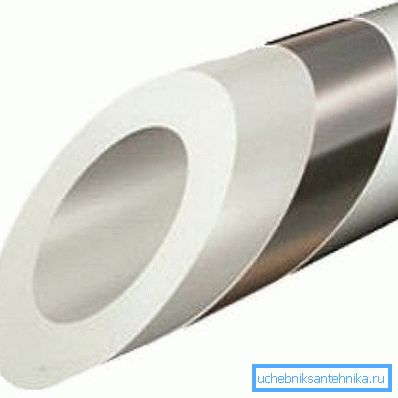

• Die Rohre sind mit Glasfaser oder Aluminiumfolie verstärkt - diese Schicht wird in der Mitte platziert, wie in der schematischen Abbildung oben gezeigt. Eine solche Maßnahme verhindert eine Verformung des Materials während des Erhitzens, daher werden ähnliche Produkte auch zum Erhitzen verwendet. Trotz der Tatsache, dass der Preis für verstärkte Rohre höher ist, werden sie für die Kaltwasserversorgung zur Rückversicherung verwendet. In den meisten Fällen besteht das System aus einem verborgenen Typ, der mit Putz, Kitt, Trockenbau usw. geschlossen wird.

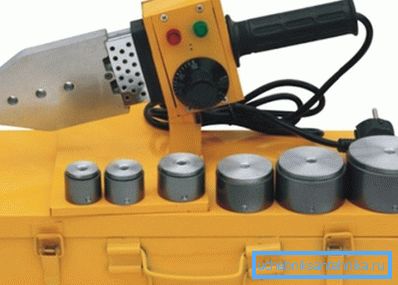

• Zum Schweißen von PP wird ein spezieller Lötkolben verwendet, mit dem Düsen mit verschiedenen Durchmessern geliefert werden. Die Qualität dieses Werkzeugs wird durch das Vorhandensein des Thermostats sowie durch die Teflonbeschichtung der Spitzen bestimmt (dies beeinflusst direkt die Kosten des Lötkolbens). Tatsache ist, dass Polypropylen nicht auf Teflon brennt, daher bleiben Material und Ruß bei der Arbeit nicht haften.

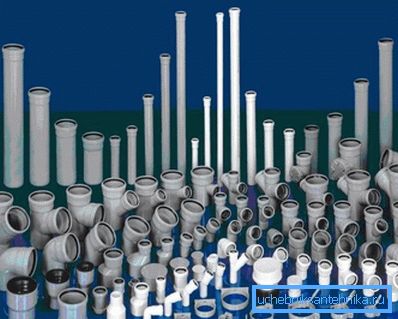

• Darüber hinaus umfasst das Layout von Rohren in Bad und WC auch Abwasserkanäle, für die Produkte mit einem Durchmesser von 10 mm verwendet werden. 50 mm, 32 mm sowie Anschluss-, Dreh- und Entkopplungsstücke. Gegenwärtig wird sowohl auf Haushalt- als auch auf Industrieebene Polyvinylchlorid zur Herstellung verwendet, obwohl Stahl, Gusseisen und Bronze noch immer gefunden werden. PVC ist jedoch viel billiger und leichter, und für Niederdruckrohre ist es vielleicht das rentabelste und praktischste.

Installation von Abwasser

Wie wir bereits gesagt haben, wirkt sich das Verteilen von Rohren im Badezimmer mit ihren eigenen Händen auch auf die Toilette und die Küche aus, da der Abfluss von der Küche durch das Bad erfolgt und in den Toilettenaufstieg gelangt, unabhängig davon, ob Sie ein Gelenk oder ein separates Gerät haben.

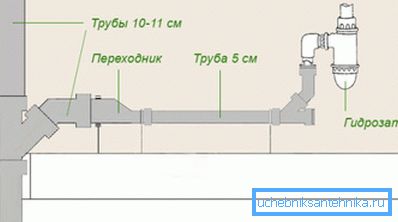

Beginnen wir mit der Toilette - wenn Sie dort eine alte gusseiserne Steigleitung gelassen haben, müssen Sie dort immer noch ein T-Stück mit einem 100-mm-Hahn auf der Toilette und 50 Millimeter auf alle anderen Badezimmer legen. Beim Einbau einer Kunststoffarmatur in eine Gusspfanne wird eine Gummi-Reduktion verwendet, die auch als Adapter und Dichtungsmittel dient.

Der 50-mm-Wasserhahn wird in Richtung Küche geführt und durch das Badezimmer geführt, und T-Stücke zum Ablassen von Waschbecken, Badewanne und Küchenspüle werden in die Länge gedrückt.

Die automatische Waschmaschine kann an einen speziellen Siphon angeschlossen werden, den Sie unter der Badewanne, unter der Spüle oder unter der Spüle verwenden können. Sie können jedoch auch einen Abfluss vornehmen. Eine Reduzierung für das 32-mm-Rohr, das Sie in die richtige Richtung legen, wird in die Buchse des 50-mm-T-Stücks eingeführt.

Hinweis Ein Rohr von 50 mm sollte eine Neigung von mindestens 30 mm / 1 m, 100 mm (bei horizontaler Position) -20 mm / 1 m und 32 mm für die Maschine ohne Gefälle aufweisen, da erzwungene Strömung vorhanden ist.

Installation der Wasserversorgung

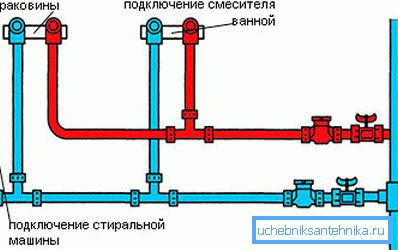

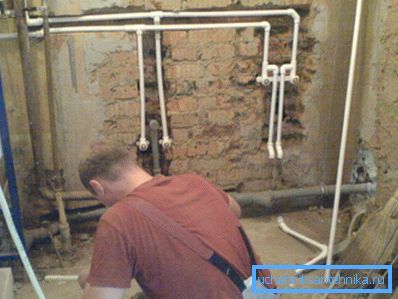

Nun schauen wir uns an, wie man die Rohre im Badezimmer, in der Toilette und in der Küche mit Außen- und Inneninstallation richtig anordnet. Unter dem Polypropylen können Sie die Rillen herstellen und darin verstecken, wie auf dem Foto oben gezeigt (danach wird das Wasserversorgungssystem mit Mörtel versiegelt). Sie können es aber auch in Metallklammern oder Kunststoffklammern befestigen.

Achten Sie beim Markieren darauf, dass alle Verschraubungen zum Anschließen an Ventile die vorteilhafteste Position haben und fest sitzen.

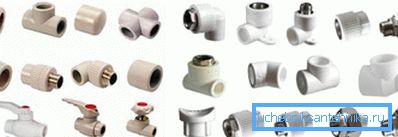

Wir überlegen uns, wie die Rohrinstallation im Badezimmer durchgeführt werden soll, und jetzt werden wir auf die Lötarbeiten achten, mit deren Hilfe Polypropylen durch Fittings verschiedener Konfigurationen verbunden wird.

Ein Lötkolben, der auf 280-290 ° C erhitzt ist, ist an einer Seite des Rohrs angebracht, und auf der anderen Seite wird der Anschluss 5-6 Sekunden gehalten (achten Sie darauf, dass das Rohr nicht tiefer als 15-20 mm in die Düse einsinkt) gleichzeitig entfernt und verbunden. Nach dem Andocken ist es auch wünschenswert, sie 5-6 Sekunden lang zu halten, damit sie eine homogene Masse bilden.

Fazit

Zusammenfassend ist festzuhalten, dass die richtige Verdrahtung der Rohre im Bad für warmes und kaltes Wasser in Blöcken erfolgt, dh ganze Abschnitte mit Klebebändern werden gelötet und dann miteinander verbunden - dies ist viel einfacher. Der Abwasserkanal ist jedoch montiert und fügt auf einmal nicht mehr als zwei oder drei Elemente zusammen.
