Rohrverlegung: so installieren sie engineering-netzwerke

Die meisten modernen Pipelines, von Sanitär- und Abwasserleitungen im Inneren über die Hauptkanäle bis hin zum Klärgrube, bestehen aus Polymerteilen. Für den normalen Betrieb dieser Engineering-Netzwerke ist nicht nur die Wahl des Materials, sondern auch die ordnungsgemäße Verlegung der Rohre wichtig. Die unten angegebene detaillierte Anweisung ist diesem Prozess gewidmet.

Unabhängige Abwasserentsorgung

Erdarbeiten

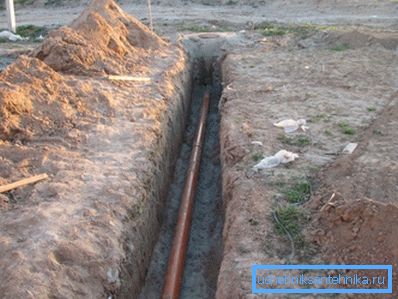

Für die Anordnung von Abwassersystemen werden in der Regel spezielle Kunststoffrohre mit oranger oder brauner Farbe verwendet.

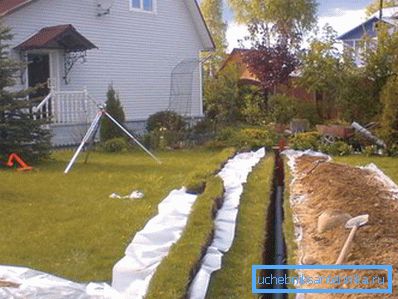

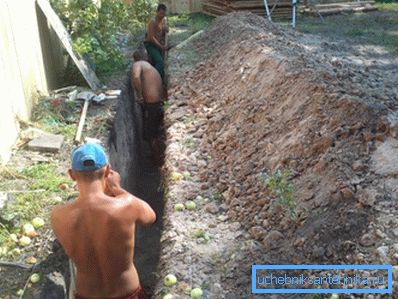

Das Verlegen von Polypropylenrohren mit den Händen beginnt mit dem Graben eines Grabens. Diese Stufe muss trotz ihrer scheinbaren Einfachheit sorgfältig und verantwortungsbewusst angegangen werden, da die Effizienz des gesamten Entwässerungsnetzes davon abhängt.

Es ist ratsam, diese Regeln zu befolgen:

1. Der Boden des Grabens sollte 30 bis 40 Zentimeter unter dem Gefrierpunkt des Bodens liegen. In Zentralrussland sind es in der Regel 2,6 bis 3 Meter. Im Süden können Polyethylenrohre in einer Tiefe von etwa 1,5 Metern verlegt werden. In jedem Fall ist es notwendig, die Details um nicht weniger als 50 cm zu vertiefen und in diesen Fällen Maßnahmen zu ergreifen, um sie zu isolieren.
2. Stellen Sie sicher, dass an Stellen, an denen physikalische Auswirkungen auf Rohre im Boden möglich sind, spezielle, zweischichtige Wellrohre mit erhöhter Festigkeit verwendet werden..
3. Alle Teile werden mit speziell entwickelten Formteilen verbunden.. In ihnen sind bereits Gummiverkleidungen für Rohre eingebaut, die für die notwendige Dichtheit der Verbindungen sorgen.
4. Die Grabenbreite sollte einen normalen Zugang zum Abflusssystem bieten.. Normalerweise wird für Produkte mit einem Durchmesser von 110 mm ein etwa 60 cm breiter Graben vorbereitet.
5. Das Verlegen von PND-Rohren in den Boden erfolgt mit einer leichten Vorspannung. Es sollte ungefähr 1-2 cm pro Meter Abwasser sein. Bei einem geringeren Wert kann der Abfall einen Korken bilden, bei einem größeren die Wände nicht selbst von der Plakette reinigen.

1. Der Boden des Grabens sollte mit einer etwa 15 cm dicken Schicht Kies und Sand gefüllt und leicht gestampft sein. In der Nähe der Schächte und an der Kreuzung mit dem Auslassrohr des internen Kanalnetzes wird der Kies dichter gestopft, um Bodenverschiebungen und Verletzungen der Rohrleitung zu vermeiden.

Tipp! An den Verbindungsstellen und Montagepunkten der Formteile im Kissen sollte eine Grube angebracht werden, da sonst die Rohrachse von der Horizontalen abweicht, was Verstopfungen verursachen kann.

Pipeline-Installation

Das Verlegen von Rohrleitungen in einem Graben bereitet keine Schwierigkeiten, es genügt, einige Tipps zu befolgen:

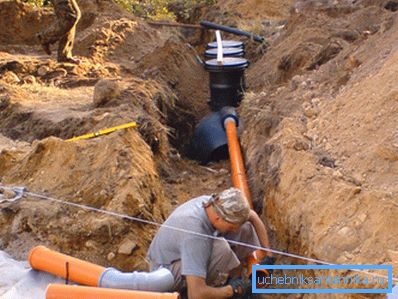

1. Polymerteile sollten so positioniert werden, dass die Glocke in Richtung Abflussschacht oder Abwassertank (in Richtung des Wasserflusses) schaut. Vor dem Fügen müssen die Kanten gründlich von Schmutz, Staub und Schmutzpartikeln gereinigt werden. Dann wird das glatte Rohrende mit Silikondichtungsmasse geschmiert und in die Muffe eingeführt.

Beachten Sie! Nicht alle Polymerprodukte verfügen über Steckdosen. Zum Beispiel das Verlegen von Metallrohren mit eigenen Händen unter Verwendung von Press- oder Pressfittings.

1. Die Ausgleichslücke (wie bei der Herstellung von häuslichem Abwasser) ist nicht erforderlich. Einzelne Elemente sollten gegen den Anschlag ineinander übergehen.
2. Es ist wünschenswert, dass das externe Abwasserkanalsystem keine Windungen aufweist. Wenn dies nicht möglich ist, müssen Sie spezielle Gewindebohrer mit kleinen Drehwinkeln verwenden. An solchen Orten ist es notwendig, Mannlöcher auszurüsten.

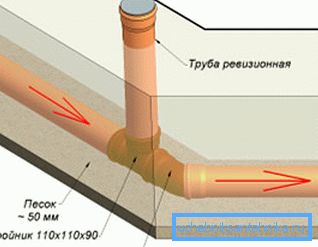

3. Wenn die Länge der Pipeline 20 Meter überschreitet, müssen spezielle Kontrolllöcher und entsprechend Bohrungen vorgesehen werden. Der Abstand zwischen ihnen sollte nicht mehr als 15 Meter betragen.

Erwärmung und Verfüllung mit Erde

Die Kosten für das Verlegen von Rohren aus Polypropylen oder einem anderen Kunststoff hängen von der Länge des Ingenieurnetzwerks und dem Erdbauvolumen ab. Beim Graben eines Grabens muss jedoch nicht gespart werden, da ein unzureichendes Eindringen zum Einfrieren des Rohrs im Winter und zu dessen zusätzlicher Erwärmung führen kann.

In jedem Fall, um den Abwasserkanal vor der Kälte zu schützen, muss das Fundament des Hauses verlassen werden. Zu diesem Zweck werden verschiedene Arten von Heizungen verwendet: Mineralfasern, Polyethylenschaum und viele andere. Denken Sie daran, dass die Verwendung bestimmter Arten von Wärmedämmungsmaterialien einen zusätzlichen Schutz vor Wasser erfordert.

Vergewissern Sie sich vor dem Verfüllen eines Grabens, dass das Abflussnetz betriebsbereit ist. Gepresster Boden kann als Verfüllmaterial dienen, aber Steine ​​und harte Teile, die Kunststoff beschädigen können, können daraus entfernt werden.

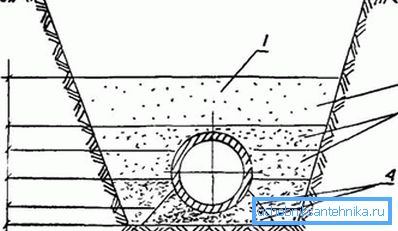

Die Grube sollte mit Zwischenlagen von 5 bis 10 cm Dicke gefüllt werden. In diesem Fall kann die Füllung nur entlang der Rohrkanten verdichtet werden, auf keinen Fall von oben.

Da die Erde anschließend schrumpft, ist es ratsam, etwa 20 bis 30 cm oberhalb des Grabens einen Hügel zu errichten.

Alternative zum Verlegen einer unterirdischen Pipeline

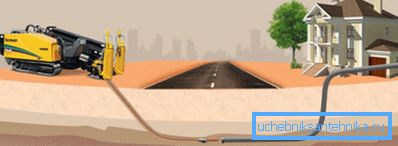

Heutzutage wird das Verlegen von Rohren nach der HDD-Methode (horizontales Richtungsbohren) immer häufiger. Dies ermöglicht es Ihnen, Engineering-Netzwerke ohne Graben zu bauen.

Diese Methode ist in den folgenden Fällen einfach unersetzbar:

• unter der Autobahn liegen, ohne die Straße zu öffnen und den Verkehrsfluss zu blockieren;
• Installation neuer Engineering-Netzwerke ohne Zerstörung der bestehenden;
• Installation von Kommunikationen unter Grünflächen und dekorativen Elementen;
• Verlegung ohne die Notwendigkeit, die Integrität der Bodenschicht zu verletzen.

Darüber hinaus zeichnet sich die betrachtete Bauweise durch einen eher günstigen Preis aus. Es ist schließlich nicht nötig, einen Graben auszuheben und anschließend wieder aufzufüllen und zu reparieren.

Merkmale der Installation des Gassystems

Pipeline

Im Gegensatz zu den Systemen des Transports von sauberem Wasser und der Ableitung und Entsorgung von Altgas muss die Verlegung einer Gasleitung in einem Privathaus nach besonderen Regeln erfolgen.

Lassen Sie uns näher darauf eingehen:

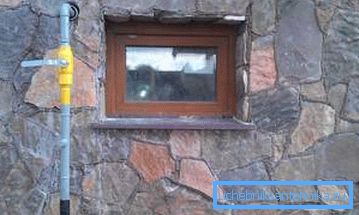

1. Gasleitungen können nur durch die Wand in das Haus gebracht werden. Bauvorschriften untersagten die Anordnung von Gasleitungen in den Fundamenten. Gleichzeitig sollte es durch eine Stahlhülse geführt werden, deren Kanten mindestens 3 cm aus dem Wandmaterial herausragen.Der Spalt zwischen den Strukturen des Hauses und der Hülse sollte mit Teer oder einem elastischen Material geflickt sein.

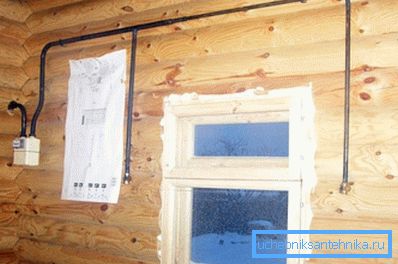

1. Die Gasleitung darf nur in offener Bauweise innerhalb der Räumlichkeiten verlegt werden. Der Einbau von Rohren in Wandtore ist nur möglich, wenn sie anschließend mit leicht entfernbaren, nicht hermetischen Abschirmungen oder Paneelen verschlossen werden.
2. Innengasleitungen müssen mit wasserabweisender Farbe lackiert werden, um die Teile vor Korrosion zu schützen.
3. Eingehende Pipeline sollte sofort in Nichtwohngebäude fallen. Wenn dies nicht möglich ist, kann die Verkabelung einschließlich des Transits durch die Wohnräume durchgeführt werden.

1. Die Gasleitung darf nicht mit Gewindekupplungen für Rohrleitungen verbunden werden. In Wohngebieten ist es verboten, Absperrventile auszurüsten.
2. Beim Ankoppeln der Pipeline an Verbraucher sollten zwei Arten von Schließvorrichtungen vorgesehen sein:

• an einer Gasleitung, die die gesamte Gasvorrichtung als Ganzes abschneidet;
• im Gerät (schaltet jeden Brenner separat ab, wenn keine Flamme vorhanden ist).

In den meisten Fällen sind moderne Gasgeräte bereits mit entsprechenden Sicherheitseinrichtungen ausgestattet, so dass Sie lediglich ein Ventil in die Rohrleitung einbauen müssen.

1. Durch Schweißen werden die verschiedenen Teile der Hausgasleitung zu einem System verbunden. Gewinde und Flansche können nur zum Einbau von Ventilen, Messgeräten, Druckreglern usw. verwendet werden.

Gasgeräte

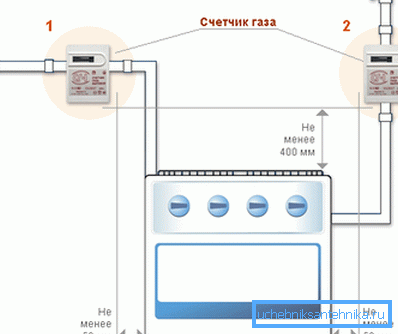

Beim Aufstellen von Herden, Warmwasserbereitern und anderen Gasgeräten sind außerdem bestimmte Anforderungen zu beachten:

• Die Deckenhöhe im Raum beträgt mindestens 2,2 Meter.
• Nutzfläche von mindestens 15 m²;
• Wenn die Küche mit einem Esszimmer oder einem Wohnzimmer kombiniert wird, sollte die Fläche des Raums mindestens 30 Quadratmeter betragen.
• Der Raum muss belüftet sein.
• Stellen Sie sicher, dass Sie freien Zugang zu den Ventilen haben.

Fazit

Unabhängig davon, ob die Rohre im Badezimmer verlegt werden oder ob ein externes Abwassernetz installiert wird, sollten alle oben beschriebenen Installationsregeln sorgfältig und genauestens beachtet werden. Andernfalls funktioniert das Abfluss- oder Sanitärsystem möglicherweise nicht ordnungsgemäß, was kostspielige Reparaturen erforderlich macht. Weitere Details dazu finden Sie im Video in diesem Artikel.
