Rohrkupplung: was wird benötigt, wie soll man wählen und wie

Bei näherer Betrachtung ist die Rohrkupplung ein sehr einfaches Produkt. Tatsächlich ist dies eine Art Verbindungsstück für zwei Rohre mit gleichem oder unterschiedlichem Durchmesser. Dieses Produkt ist auch für die Verbindung von Autobahnen konzipiert, die aus verschiedenen Materialien bestehen (es kann sich zum Beispiel um ein Andocken von Kunststoff und Stahl handeln).

Trotz des einfachen Prinzips des Geräts wird es jedoch häufig falsch gewählt. Dies ist hauptsächlich auf die Tatsache zurückzuführen, dass es zu viele moderne Armaturen auf dem Markt gibt, die irgendwie aus dem Karton heraus montiert werden oder einige einzigartige Eigenschaften aufweisen.

Sehr oft wird der normale Betrieb von Produkten in einer bestimmten Situation aufgrund unberücksichtigter individueller Merkmale einfach unmöglich.

In diesem Artikel werden wir versuchen, so weit wie möglich zu berücksichtigen, welche Art von Produkten dieses Typs es ist, wie sie sich voneinander unterscheiden und wie sie an der einen oder anderen Leitung montiert werden. Fangen wir mit dem wichtigsten an.

Kopplungsarten abhängig von der Verbindungsart

In diesem Fall meinen wir, dass alle Adapter zwar die gleiche Funktion haben, die Fixierungsmethode jedoch unterschiedlich sein kann. Betrachten Sie alles in der folgenden Tabelle im Detail.

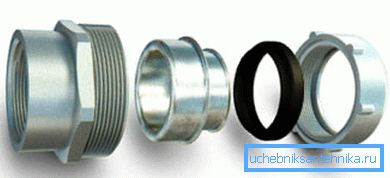

In der Kupplung befinden sich Gummidichtungen, die sehr empfindlich auf Temperaturänderungen reagieren. Wenn der Gummi im Produkt von schlechter Qualität ist, treten bei Temperaturänderungen immer mehr Mikrorisse auf dem Produkt auf. Und dies wird natürlich (zum Schlechten) die Dichtheit der Verbindung der Rohrleitungselemente beeinflussen.

Tipp! Wir empfehlen, bei Beschlägen dieses Typs nicht zu sparen und Produkte von bekannten, bewährten Marken zu kaufen.

Was den Umfang der Kupplungen angeht, werden sie heutzutage häufig verwendet, um solche Systeme zu verbinden:

1. Für Wasserleitungen.
2. Für Gasleitungen.
3. Für Heizungsnetz.
4. Für Ölpipelines usw.

Es ist offensichtlich, dass unter den Bedingungen eines Privathauses oder einer Wohnung die am häufigsten verwendeten Armaturen dazu dienen, Heizungsrohre anzudocken oder Wasser zuzuführen / abzulassen. Schauen wir uns an, wie solche Teile normalerweise montiert werden und was zu beachten ist.

Montagelinie mit Kupplungen

Es wird darauf hingewiesen, dass die Anweisungen für die Vorrichtung zum Verbinden von Kunststoff-, Metall-Kunststoff- und gewöhnlichen Stahlrohren berücksichtigt werden. In den meisten Fällen werden Produkte aus diesem Material in bestimmten Fällen verwendet. Beginnen wir mit der Installation des Metalls.

Stahlrohrverbindung

Bekanntlich wurde das frühere Fügen von Autobahnen aus Stahl auf eine ziemlich komplizierte Weise durchgeführt - durch Gas- oder Elektroschweißen.

Es ist klar, dass diese Technologie einige Nachteile hat - wir werden sie in der nachstehenden Tabelle betrachten.

Tipp: Um die Wahrscheinlichkeit einer Beschädigung des Flugzeugs zu verringern, können Sie eine einfache Methode verwenden. Wenn dies technisch machbar ist, versuchen Sie, die möglicherweise anfällige Oberfläche mit Pappe oder Sperrholz zu „schließen“.

Im Prinzip gibt es heute eine Verbindung, die es Ihnen ermöglicht, ganz auf das Schweißen zu verzichten - dies ist die Kupplung von Gebo an einem Metallrohr.

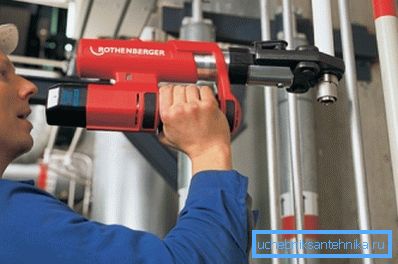

Es gehört zu der Klasse der Produkte mit Crimpmuttern und arbeitet nach folgendem Prinzip:

1. Die Stahlenden werden mit einem feinen Anteil mit Sandpapier gereinigt.. In diesem Fall können die Rohre aus völlig verschiedenen Metallen bestehen - die Dichte der Verbindung wird dadurch nicht beeinflusst.
2. Crimpmuttern sind auf beiden Seiten der Schiene angebracht..
3. Der Stahl wird auf die Spitze des Adapters gesetzt, und danach werden die Muttern von der Kupplung angezogen und gedreht.

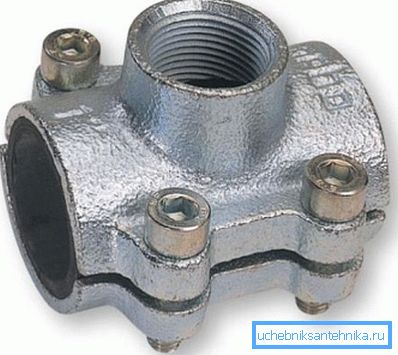

Darüber hinaus können Teile Gebo ein etwas anderes Prinzip des Gerätes haben. Der Adapter kann aus zwei Elementen bestehen, die an den Enden der Leitung "in einen Schraubstock" genommen zu werden scheinen. In diesem Fall werden beide Hälften der Armatur mit Hilfe von äußeren Schrauben und Muttern angezogen.

Wenn die Aufgabe besteht, eine luftdichte Verbindung ohne Schweißen zu organisieren, ist die Verwendung solcher Formteile grundsätzlich sehr hilfreich.

Der Nachteil hierbei ist, dass es keine Festigkeit gibt, sozusagen "Festigkeit" der Leitung. Das heißt, in den Verbindungsstellen, in denen die Kupplungen von Gebo verwendet werden, kann die Leitung leicht unterbrochen werden. Versuchen Sie daher, an solchen Stellen zusätzliche Wandbefestigungen für Wasserinstallationen herzustellen.

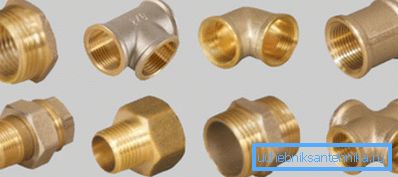

Erwähnenswert ist auch die Tatsache, dass es ärmellose Gehäuse aus Metall gibt, die auch ohne Schweißen und sogar ohne Verschraubungen verbunden werden können. Der Punkt ist, dass solche Produkte auf einer Seite ein Innengewinde und auf der anderen ein Außengewinde haben - das heißt, sie drehen sich einfach miteinander.

Wir haben uns mit dem Metall beschäftigt, nun sehen wir, wie man Kunststoffsysteme verschiedener Art miteinander verbindet.

Verbindung von Metall und Kunststoff sowie Polypropylen

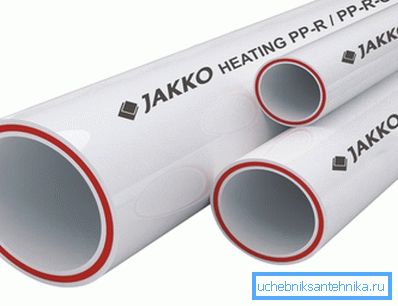

Am sichersten ist es natürlich, Rohrelemente zu spitzen. Diese Technologie wird in der Regel nicht für flexible Feldprodukte, sondern sogar für Polypropylenprodukte verwendet.

Alles wird ungefähr nach diesem Schema gemacht:

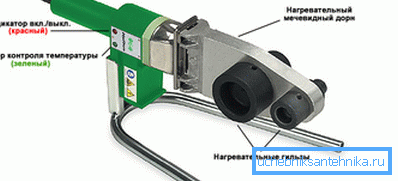

1. Ein spezieller Lötkolben wird entnommen, eingeschaltet und auf die gewünschte Temperatur erhitzt.

1. Die Rohrenden werden mit einem trockenen Tuch abgewischt - Staub und Schmutz müssen unbedingt vom Flugzeug entfernt werden.

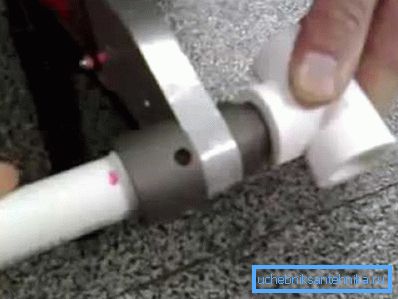

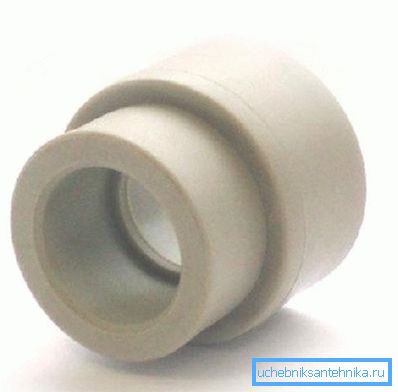

2. Ein Kunststoffadapter und das Rohr selbst werden mitgenommen und dann sozusagen auf die erhitzten Spitzen des Lötkolbens gesetzt. Es dauert etwa 3 bis 4 Sekunden, um das Material zu beeinflussen, und dann müssen die Kunststoffteile scharf vom Lötkolben entfernt und die Produkte ineinander gesteckt werden.

Danach sollten Sie die Elemente zusammenpressen und versuchen, sie für einige Sekunden zu halten. Während dieser Zeit härtet der Kunststoff aus und Sie erhalten eine sehr feste Kupplungsverbindung.

Beachten Sie! Das Arbeiten mit einem Lötkolben impliziert eine wichtige Nuance - je nach Rohrdurchmesser variiert die Aufheizzeit des Kunststoffs. Grundsätzlich sollten diese Daten auf der inneren Ebene des Gehäusedeckels enthalten sein. Falls jedoch keine vorhanden sind, können Sie die Daten aus der nachstehenden Tabelle verwenden.

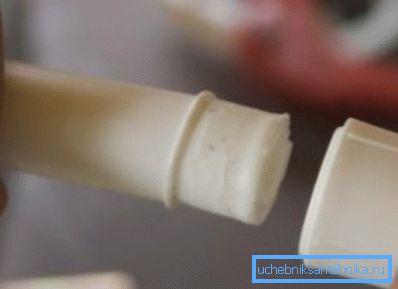

Nun, es bleibt zu diskutieren, wie Kunststoffkanäle sowie flexible Metall-Kunststoff-Produkte miteinander verbunden werden.

Im ersten Fall sieht die Anweisung so aus:

1. Ein Fitting wird genommen und eine spezielle Gummidichtung eingefügt.

1. Die Ränder der Rohre werden mit einem Tuch abgewischt. Wenn eine Kante ein abgeschnittenes Ende ist, muss sie mit feinem Fraktionsschleifpapier poliert werden.

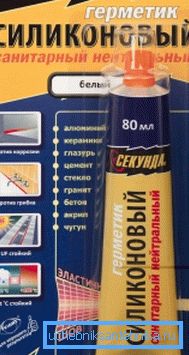

2. Die Kanten sind mit einer dünnen Schicht Sanitärsilikon bestrichen. Dies ist notwendig, um sicherzustellen, dass die Dichtheit in der Höhe war, und um den Kunststoff leichter in die Kupplung einführen zu können.

1. Elemente des Systems werden ineinander eingefügt. Nach diesem Schema wird die gesamte "Autobahn" zusammengebaut.

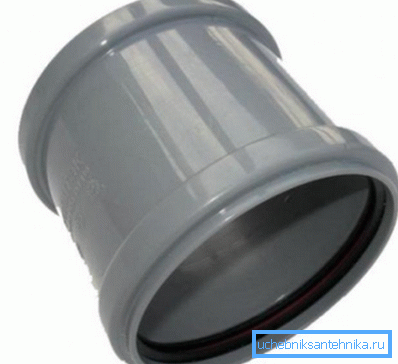

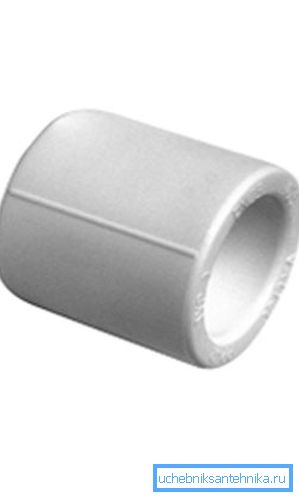

In der Regel wird ein standardmäßiger starrer Adapter verwendet, um eine solche Leitung anzuschließen. In manchen Fällen kann jedoch auch eine flexible Kupplung für ein Rohr verwendet werden. Um beispielsweise die Toilette und das Abwasser anzuschließen oder das Knie von der Spüle bis zum Eintrittspunkt in das Abflusssystem anzudocken.

In Bezug auf die Technologie des Andockens von flexiblem Metallkunststoff kann dieses Problem dann nicht getrennt angehalten werden, da in den meisten Fällen die oben beschriebenen Hülsenadapter verwendet werden. Das heißt, diejenigen, bei denen die Enden der "Schiene" eingefügt und dann mit speziellen Muttern festgeklemmt werden.

Fazit

Es stellt sich heraus, dass wir eine recht kostengünstige und sehr zuverlässige Methode zum Verbinden der verschiedensten Rohrleitungen kennengelernt haben. Es ist besonders wichtig, dies zu berücksichtigen, um eine maximale Dichtheit zu erreichen, da dies die Art der Rohrkupplung ist, welche betrieblichen Merkmale und welchen Zweck sie haben.

Wir haben Ihnen die grundlegenden Daten gegeben, wir hoffen, dass diese für Sie nützlich sind. Wenn die Informationen nicht ausreichen, empfehlen wir Ihnen, auch das Video in diesem Artikel anzusehen.
