Rohrisolierung - typen und merkmale

Alle Arten von Pipelines sind unabhängig von ihrem Standort mehr oder weniger der Umgebung ausgesetzt. Um diesen Effekt zu minimieren, wird eine Rohrisolierung angewendet. Als Nächstes betrachten wir die wichtigsten Arten von Isoliermaterialien, ihre Eigenschaften und Anwendungen.

Allgemeine Informationen

Die Wahl der Pipeline-Hülle hängt weitgehend von der Art ihrer Verlegung ab. Es gibt drei Möglichkeiten zum Verlegen:

Wenn die Beschichtung falsch gewählt wird oder gegen die Technologie verstoßen wird, kann dies zu Systemausfällen, dringenden Reparaturen oder sogar zu einem vollständigen Austausch führen.

Arten der Isolierung

Heute werden beim Verlegen von Pipelines am häufigsten folgende Arten von Isoliermaterialien verwendet:

• Bitumen;
• Folgoizol;
• Polyurethan-Schale;
• PU-Schaumstoffschale;
• Glaswolle;
• Mineralwolle;
• Gummihülle;
• Polyethylen-Korrosionsschutz.

Schauen Sie sich nun jeden einzelnen genauer an.

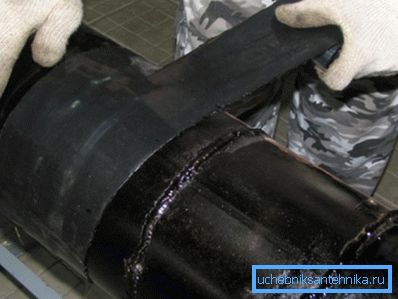

Bitumen

Vor nicht allzu langer Zeit war die Bitumenisolierung von Stahlrohren die häufigste. Es ist eine dünne Schicht aus Polyethylen, die durch eine bituminöse Beschichtung geschützt wird. Darüber hinaus wird häufig Glasfaser über dieser Beschichtung verwendet.

Die bituminöse Abdichtung von Rohren dient zum Schutz der Stahloberfläche vor Korrosion, die durch Bodenkontakt und verschiedene chemische Elemente im Boden verursacht werden kann. Meist verdecken auf diese Weise die Spuren, die in sandigem, steinigem oder lehmigem Boden verlegt sind.

Beachten Sie! Die durchschnittliche Betriebstemperatur des mit Bitumen bedeckten Systems sollte im Bereich von -40 bis +65 Grad Celsius liegen.

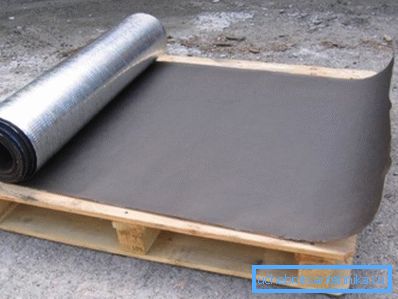

Folgoizol

Folgoizol kann auch bituminösen Beschichtungen zugeschrieben werden, da es aus dünner Aluminiumfolie und einem bituminösen Kautschukbindemittel besteht.

Zu den Vorteilen dieses Materials gehören folgende Punkte:

• Niedriger Preis, der für Rentabilität sorgt.
• Zuverlässigkeit;
• Einfachheit und Geschwindigkeit beim Auftragen - die Pfeifen verwandeln sich in Foloisol.

In den meisten Fällen wird die Rohrisolierung mit Folie für die kanal- und kanallose Verlegung von Wasserleitungen und Heizungsnetzen verwendet.

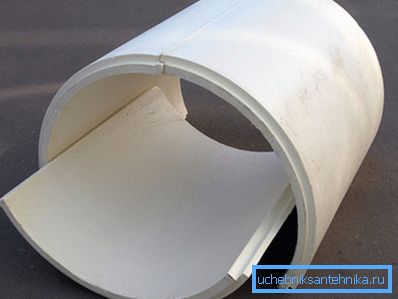

Polyurethan-Schale

Dieses Material ist ein zusammenklappbarer Zylinder, der auf das Rohr aufgebracht wird, daher der Name "Schale".

Zu den Vorteilen gehören:

• Zuverlässigkeit;
• Extrem einfache Montageanleitung;
• Gute Wärmedämmeigenschaften, dank derer solche Isolierung am häufigsten für Heizungsrohre und Warmwasserversorgung verwendet wird;
• Haltbarkeit;
• Einsatzmöglichkeit für offene und unterirdische Systeme.

Aus diesen Gründen ist die Isolierung von Polyurethanschaumrohren in letzter Zeit zu einer der häufigsten geworden.

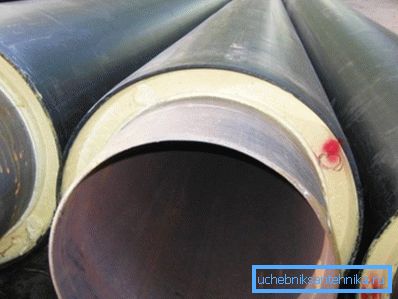

PU-Schaumstoffschale

Die PU-Schaumisolierung wird vom Hersteller auf die Rohre aufgebracht, d. Sie werden bereits in der Schale verkauft. Im Wesentlichen ist das Produkt eine Rohrleitung.

Die Technologie zum Auftragen dieser Beschichtung ist wie folgt:

• Zunächst wird die Oberfläche von Stahlrohren mit einem Strahlgerät bearbeitet. Dadurch kann eine gute Haftung der Beschichtung auf der Stahloberfläche sichergestellt werden, da sie von Schmutz, Rost und Schweißresten gereinigt wird.
• Dann wird das Rohr in die Hülle aus Polyethylen eingeführt.
• Danach wird flüssiges Polyurethan in den Raum zwischen der Innenwand und der äußeren Isolierung gegossen, der sich anschließend verfestigt.

Es muss gesagt werden, dass die Schale nicht nur aus Polyethylen bestehen kann, sondern auch galvanisiert werden kann. Ihr Typ hängt von den Betriebsbedingungen der Pipeline ab. Beim Verlegen einer offenen Rohrleitung muss der Polyethylenmantel zusätzlich mit Acryl- oder Silikonfarbe beschichtet werden, um ihn vor der Einwirkung von UV-Strahlen zu schützen.

Beachten Sie! Die maximale Betriebstemperatur in dem System, in dem diese technische Isolierung für Rohre verwendet wird, sollte 130 Grad Celsius nicht überschreiten.

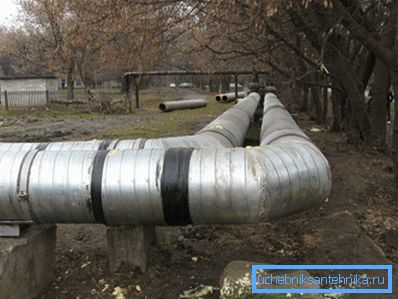

Mineralwolle

Dieses Material wird meistens zur Wärmedämmung von Heizungssystemen verwendet. Sie besteht in der Regel aus Mineralwolle-Muscheln und Matten, die auf Rohre mit unterschiedlichsten Durchmessern aufgesteckt werden können.

Es ist zu beachten, dass Mineralwolle bei Benetzung ihre Eigenschaften verliert, weshalb sie mit galvanisierten Abdeckungen wasserdicht gemacht und geschützt werden muss. Daher ist es trotz der niedrigen Materialkosten nicht besonders rentabel, insbesondere wenn ein großer Teil der Rohrleitung isoliert werden muss.

Tipp! Mineralwolle ist eine hervorragende Schalldämmung von Abwasserrohren, insbesondere für Kunststoff-Steigleitungen.

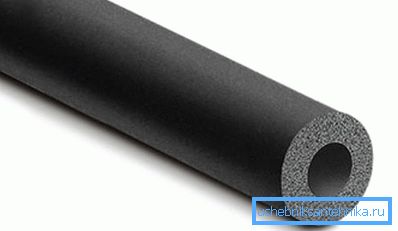

Gummiisolierung

Als Isolierung wird eine Gummidämmung für Rohre verwendet. Meistens wird es in Form von leeren Röhrchen verteilt. Verwenden Sie zur Isolierung von Rohren mit großem Durchmesser Gummiplatten mit einer Haftschicht, die die Rohrleitung umhüllt.

Der Umfang einer Gummiabdeckung ist recht umfangreich.

Meistens ist es in folgenden Arten von Pipelines zu finden:

• Rohrbelüftungssysteme;
• Heizungsnetz
• Wasserversorgungssysteme;
• Ölpipelines usw.

Dieses Material wird aufgrund der folgenden Eigenschaften häufig verwendet:

• Wasserdampfdichtigkeit;
• Niedrige Wärmeleitfähigkeit;
• Brandschutz;
• Elastizität;
• Beständigkeit gegen alle Witterungseinflüsse;
• Einfache Installation, sodass Sie die Pipeline mit Ihren eigenen Händen isolieren können.

Diese Eigenschaften sind auf den großen Materialumfang zurückzuführen. Es muss gesagt werden, dass Gummi auch für schalldichte Abwasserrohre verwendet werden kann.

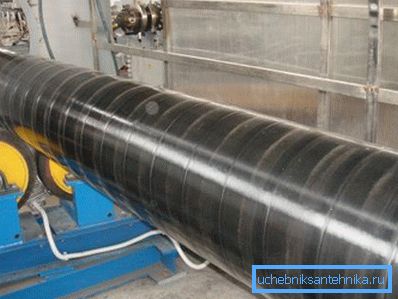

Polyethylen-Korrosionsschutz

Die Korrosionsschutzisolierung aus Polyethylen ist eine kombinierte Hülle, die aus mehreren Schichten besteht. Wie bei PPU erfolgt der Schutz von Rohren mit diesem Material unter den Bedingungen von Produktionsstätten. Dies ist ratsam, da bei Unwetter die Montage von Korrosion verhindert werden kann.

Da der Name nicht schwer zu erraten ist, soll dieser Werkstoff Stahl vor Korrosion schützen. Es wird in unterirdischen Rohrleitungen eingesetzt.

In der Regel wird die Isolierung von Polyethylen für Pipelines von Ölpipelines und Gaspipelines verwendet. Zur Isolierung von Netzwerken auf Haushaltsebene ist es zweckmäßiger, eine Polyurethanschaumummantelung oder ein anderes Material zu verwenden, eines der oben diskutierten.

Hier vielleicht alle Hauptarten der Isolierung, die in unserer Zeit am häufigsten beim Verlegen von Rohrleitungen verwendet wurden.

Fazit

Heute gibt es eine große Auswahl an verschiedenen Isoliermaterialien für Rohrleitungen. So können Sie mit ihrer Hilfe eine Vielzahl von Aufgaben beim Verlegen verschiedener Rohrleitungsarten lösen. Daher wird die Rohrisolierung in dem einen oder anderen Fall entsprechend den dafür gestellten Anforderungen ausgewählt.

In dem Video in diesem Artikel erhalten Sie weitere Informationen zu diesem Thema.
