Rohrhalterungen - typen und spezifikationen
Steigen Sie aus und sehen Sie sich die Pipelines an, die Sie umgeben. Es ist schwer zu bemerken, dass sie notwendigerweise von einigen Stützen über dem Boden oder auf dem Boden gestützt werden. Aufgrund dessen ist es möglich, die Elemente in einem System mit einer größeren Länge miteinander zu verbinden.

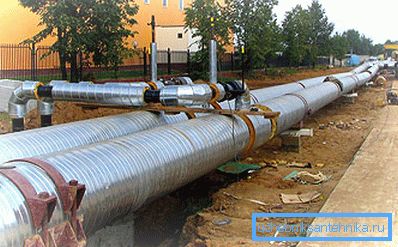

Heute widmet sich der Artikel diesem speziellen Thema, in dem wir feste und gleitende Stützen für Rohre aus PU-Schaumisolierung betrachten.
Theoretisches Wissen
Bei der Verlegung solcher Netzwerke ist es üblich, Verbindungen, die ihre Zuverlässigkeit verlieren, eine besondere Rolle zuzuweisen, die sofort auf die gesamte Struktur übertragen werden, wenn Sie nicht auf ihre starre Fixierung achten.
Wählen Sie die Hauptfaktoren aus, die die Stärke des Systems beeinflussen:
- Klima;
- Masse der Struktur;
- äußere Schwingungen.
Gleichzeitig ermöglichen Stützen, die negativen Auswirkungen zu reduzieren.
Normalerweise können sie in der Organisation von Systemen gefunden werden:
- Transport von Öl und Gas;
- technologischer Wert;
- in Kern- und Wärmekraftwerken;
- für Konstruktionsentwürfe.
Installationsmerkmale
Bei der Entwicklung solcher Strukturen müssen die Standarddurchmesser der Pipelines berücksichtigt werden, die laut GOST zwischen 18 und 1620 mm liegen können. Die Stützen bestehen normalerweise aus Metall, und der Einbau bereitet oft Schwierigkeiten.
Hinweis: Es ist besser, solche Arbeiten den Spezialisten zur Verfügung zu stellen Andernfalls können unangenehme Folgen durch falsche Berechnung von Bauelementen entstehen, die ständig vom System und der darin zirkulierenden Flüssigkeit stark beansprucht werden.
Die Installationstechnologie kann unterschiedlich sein, es gibt jedoch zwei Haupttypen:
- mit Klammern;
- mit Schweißgeräten.
In jedem Fall hängt die Art des Metalls für die Stützen von seinen Eigenschaften ab. Die Hauptsache ist die Fähigkeit, hohen Lasten standzuhalten.
Tipp: Zwischen den Konstruktionen wird der Abstand anhand des Durchmessers des Rohrs, des durchströmten Stoffes und der Installationstechnik berechnet.
Arten
Es gibt zwei Haupttypen von Trägern für Rohrleitungen - beweglich (verschiebbar) und feststehend. Berücksichtigen Sie bei der Auswahl die Arbeitsbedingungen und den Systembetrieb.
| Stationär |
|

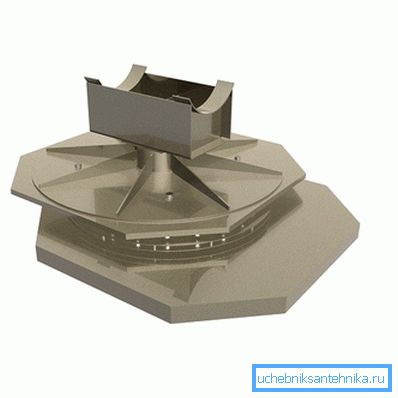

| Beweglich |
Die letzten beiden werden für Systeme verwendet, die sich aufgrund von Temperaturunterschieden verformen können. |
Klassifizierung
Die Stützen können auch aufgrund ihrer Konstruktionsmerkmale und Installationstechnik klassifiziert werden.
Es gibt solche Designs:

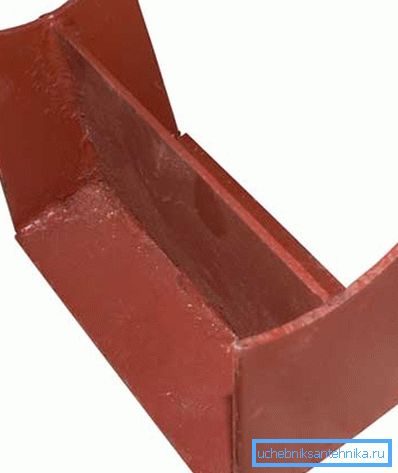

- Körpergeschweißt, der Vorteil ist die einfache Installation und der günstige Preis. Sie werden für Stahlkonstruktionen verwendet, die sich in einer Vielzahl technologischer Lösungen unterscheiden.

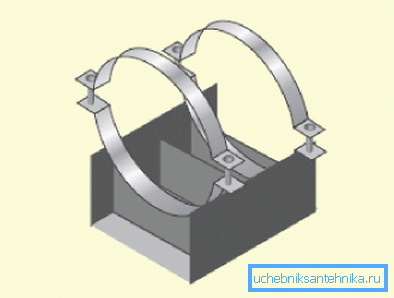

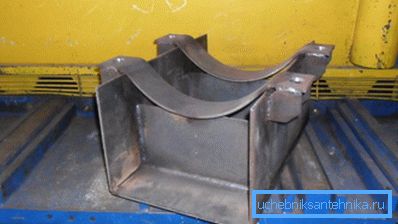

- Karosserieklemmen können einen runden und flachen Bügel haben (wird nur für Stahl verwendet). Die erste neben Stahl kann für vorisolierte Konstruktionen verwendet werden. Dieser Typ umfasst auch Drag-Konstruktionen, bei denen keine Versteifungen vorhanden sind.
- Rahmenlose oder herkömmliche Schlauchschellen. Feste Versionen sind durch Schweißen mit dem Sockel verbunden, beweglich für freie Bewegung. Sie werden auch Klemmhops genannt.
- Steil gekrümmte Bögen, die unter der Biegung des gewünschten Designs montiert werden. Zum Befestigen verschiedener Geräte.
- Abschirmung für die sichere Montage der vertikalen Abschnitte erforderlich, sie werden durch Schweißen montiert. Oft werden sie mit dem Durchgang von Strukturen durch die Wand montiert. Sie beziehen sich auf feste Produkte.
Mit Ausnahme der letzten Option können alle anderen Unterstützungen mobil und fest sein.
Polypropylen-Rohrhalterung
Um mit solchen Produkten arbeiten zu können, müssen spezielle Geräte verwendet werden.
- normal (Standard);
- mit Clip;
- mit einem Riemen;
- doppelt
In der Tat sind Industrieunternehmen bereit, ihren Kunden eine breite Palette ähnlicher Produkte anzubieten, die die Grundbedürfnisse befriedigen.
Eine solche Halterung ist eine Klammer oder ein Ring auf einem Ständer aus grauem oder weißem Polypropylen. Kann geschlossen oder offen sein. Grundsätzlich wird eine feste Halterung für Polypropylenrohre verwendet, um sie bei der Herstellung von Heizungssystemen, der Versorgung mit Kaltwasser und der Warmwasserversorgung zu halten. Die Unterstützung an Wänden aus verschiedenen Materialien ist etabliert, ein Design stark und langlebig.
Die Gebrauchsanweisung ist einfach: Zuerst werden sie mit einer Schraube oder ähnlichem mit der Hand an der Oberfläche befestigt, dann wird ein Rohr darin installiert. Gemäß den Regeln sollten sie durch jeden Zähler oder gemäß den technologischen Bedürfnissen platziert werden, die direkt von der Temperatur der Arbeitsumgebung abhängen.

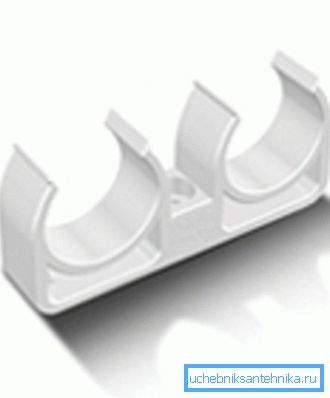

Unterstützt verschiedene Typen und Durchmesser. Versionen mit einem Clip oder einer Schlaufe halten die Rohrleitung zuverlässiger. Mit dem doppelten Typ können Sie zwei Rohre mit dem gleichen Durchmesser befestigen.
Fazit
Der Artikel betrachtete verschiedene Halterungen für Rohre, die beweglich und feststehend sein können. Mit ihrer Hilfe ist es nicht nur möglich, die Abhängigkeit der Systeme von äußeren Einflüssen zu reduzieren, sondern auch die Installation zu erleichtern (hier erfahren Sie, wie Sie einen Kamin für einen Gaskessel bauen).
Das Video in diesem Artikel hilft Ihnen, zusätzliche Informationen zu diesem Thema zu finden.
