Rohrgewinde: typen und eigenschaften

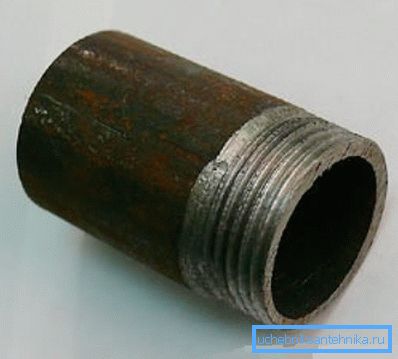

Am häufigsten wird die Installation zusammenlegbarer Rohrleitungsarten über eine Gewindeverbindung durchgeführt. Alle in Rohren verwendeten Gewinde sind standardisiert. Als nächstes betrachten wir ihre Hauptmerkmale, Typen, Anwendungsmethoden und Größen.

Typen

Eigenschaften

Jeder weiß, wie ein Faden aussieht - es ist eine Abfolge von spiralförmigen Nuten mit konstanter Steigung und konstantem Querschnitt. Es kann auf die Oberfläche eine zylindrische oder konische Form aufgebracht werden.

Wie bei Rohren kann das Schneiden in Produkten für verschiedene Zwecke verwendet werden, um sicherzustellen, dass die Rohrleitung zusammengeklappt werden kann. Meistens wird es in Haushaltswasserversorgungs- und Heizungssystemen gefunden.

Seine Hauptmerkmale sind die folgenden Indikatoren:

• Standort;
• Maßeinheitsgröße;
• Richtung;
• Gewindeformungsprofil;
• Anzahl der Besuche.

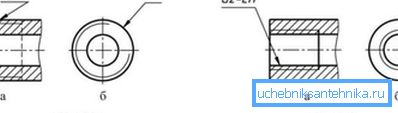

Es sei darauf hingewiesen, dass die Verschraubung von Rohren eine eher isolierte Gruppe von Normen ist, die gemäß GOST 6357-81 geregelt ist.

Beachten Sie! Der Anschluss von Rohrleitungen mit einem Querschnitt von mehr als 6 Zoll sollte durch Schweißen erfolgen.

Zoll

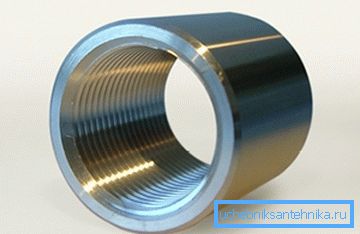

Die Inch-Schnitzerei wird auf Metallrohren sowie auf Metall- und Kunststoffrohren von faltender Art angewendet. Laut GOST sind die Hauptmerkmale Abstand und Durchmesser.

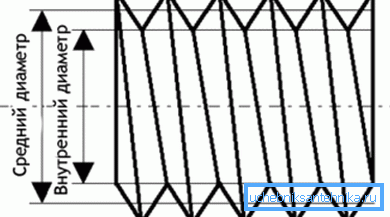

Darüber hinaus kann dieser Parameter verstanden werden als:

• Außendurchmesser - der Abstand zwischen den oberen gegenüberliegenden Punkten, die sich auf den Rippen befinden.
• Inner - der Abstand zwischen den unteren gegenüberliegenden Punkten, die sich an den Vertiefungen der Nuten befinden.

Die Differenz dieser Parameter wird durch die Profilhöhe bestimmt.

Schritt, da es nicht schwer zu erraten ist - dies ist der Abstand zwischen benachbarten Kurven. Dieser Parameter ist für den gesamten Gewindeabschnitt immer gleich. Alle Maße sind in diesem Fall in Zoll.

Die folgende Tabelle zeigt die Rohrgewindegrößen in mm:

Beachten Sie! Andere Abmessungen umfassen GOST 6357-81-Rohrgewinde.

Im Alltag werden am häufigsten Rohre mit folgenden Schneidarten eingesetzt:

• Mit einem Schritt von 14 Fäden pro Zoll:

• Durchmesser 3/4?
• 1/2?

• Durchmesser 1 1 - 4;
• 1?
• 2?
• 1 1/2?

Metrik

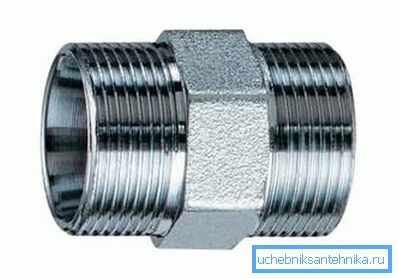

Die Hauptmerkmale des metrischen Schnittes sind die gleichen wie der Zoll - der Durchmesser und der Abstand zwischen den Windungen. Aber wie unterscheidet sich das metrische Gewinde in diesem Fall vom Rohrgewinde?

In der Tat gibt es sehr wenige Unterschiede, die wichtigsten sind in den folgenden Punkten:

• Kammprofilform. Das Zollprofil ist "scharfer".
• Metrische Abmessungen sind in Millimeter angegeben. Zur Vereinfachung können Sie jedoch Rohrgewinde in mm umrechnen.
• Ein Abstand in einem Zoll-Design wird nicht in mm, sondern in Gewinden betrachtet - die Anzahl der Nuten, die auf eine Zoll-Maßlinie passen. In Standardwasserleitungen gibt es beispielsweise zwei Versionen der „Stufe“:

• auf 11 Fäden (2,31 mm);
• auf 14 Fäden - (1,8 mm).

Im übrigen unterscheiden sich Rohr- und metrische Gewinde nicht.

Beachten Sie! Die Größe der Tubus-Zoll unterscheidet sich von den üblichen. Ein solcher Zoll beträgt 3,33 Zentimeter, nicht 2,54.

Dimensionierung

Metrisches Gewinde und Rohr werden mit den gleichen Werkzeugen gemessen:

• Kaliber;
• Bremssättel;
• Kämme

Daher sieht die Anweisung zum Messen dieser Parameter für den Zoll und für das metrische Design gleich aus. Als Kaliber können Sie auch eine Vereinigung oder eine Kopplung mit bekannten Parametern verwenden.

Das Messen des Abstands zwischen den Spulen ist recht einfach - Sie müssen den Bolzen in das Teil einschrauben oder die Mutter darauf schrauben. Wenn der Schraubvorgang keine Schwierigkeiten verursacht und gleichzeitig der Bolzen oder die Mutter fest sitzt, entspricht der Abstand der Windungen am Rohr diesem Parameter am Bolzen.

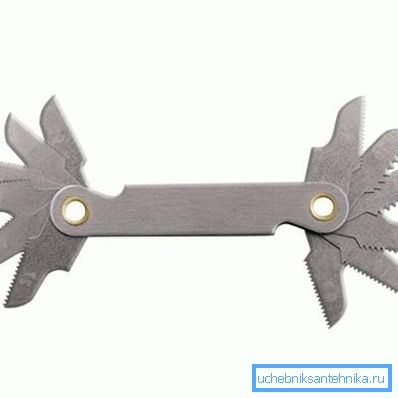

Der Fadenzähler funktioniert noch einfacher. Dieses Werkzeug enthält Messplatten, die einem Satz Nagelfeilen ähneln. Diese Nagelfeilen werden mit Spulen auf den Abschnitt aufgebracht. Wenn das Profil übereinstimmt, entspricht der Schnittwert dem auf der Werkzeugplatte angegebenen Wert.

Beachten Sie! Mit einem Messschieber und einem Mikrometer kann nur der Außendurchmesser gemessen werden. Daher ist das beste Werkzeug für diesen Zweck das Messgerät und das Messgerät.

Bewerbungsmethoden

Heute gibt es zwei Arten des Schneidens:

• Mechanisch;
• Die Hände, mit Hilfe von stirbt und klopfen.

Die Technologie des manuellen Schneidens ist wie folgt:

• Zunächst muss das Rohr in einem Schraubstock befestigt werden.

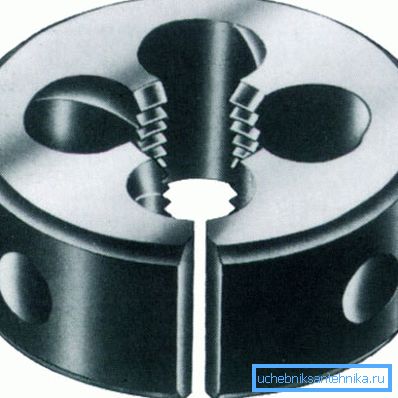

• Als nächstes muss der Gewindebohrer in den Klopfer eingeführt werden und eine Matrize für Rohrgewinde im Matrizenhalter.
• Dann sollte die Platte auf das Rohr gesetzt und der Hahn in das Rohr eingeführt werden. Drehen Sie danach die Werkzeuggriffe.
• Gegebenenfalls muss der Schneidvorgang mehrmals wiederholt werden, um den Rohrkörper bis zur gewünschten Tiefe zu durchtrennen und eine einheitliche Profilhöhe zu gewährleisten.

Natürlich ist das mechanische Schneidverfahren, d.h. auf einer Drehmaschine, bietet höhere Qualität. Daher muss er in der Werkstatt Fäden anbringen, neben dem Preis für ähnliche Leistungen eines Turner ist in der Regel recht günstig.

Fazit

Gewindeverbindungen sind in Haushaltsleitungen sehr beliebt. Es ist jedoch zu beachten, dass der Gewindeabschnitt an den Rohren eine Vielzahl von Parametern aufweisen kann, die Sie kennen müssen, um kompatible Fittings und andere Teile für die Rohrleitung auszuwählen.

Ähnliche Informationen können aus Tabellen in Nachschlagewerken erhalten oder unabhängig gemessen werden. In dem Video in diesem Artikel erhalten Sie weitere Informationen zu diesem Thema.
