Rohrfittings - typen und ihre merkmale

Das Rohrleitungssystem hat neben flachen Rohrabschnitten üblicherweise alle Arten von Verdrehungen, Abzweigungen, Übergängen von einem Durchmesser zum anderen und anderen Elementen. Für ihre Installation mit speziellen Beschlägen, die eigentlich dieser Artikel gewidmet ist.

Allgemeine Informationen

Rohrleitungsverbindungselemente oder so genannte Fittings erfüllen mehrere Funktionen. Neben der Tatsache, dass sie es ermöglichen, das notwendige Element der Rohrleitung zu bilden, beispielsweise Verzweigungen oder Übergänge, sorgen die Fittings für die Dichtheit der Verbindungen und sind gleichzeitig für die Zuverlässigkeit des Systems verantwortlich.

Dementsprechend hängt die Haltbarkeit der gesamten Pipeline von ihnen ab. Daher muss die Auswahl der Formstücke nicht weniger verantwortungsbewusst sein als die Wahl der Rohre selbst. Und dazu müssen Sie sich mit all ihren bestehenden Arten vertraut machen, was wir weiter tun werden.

Arten von Verbindungen

Zunächst sollte gesagt werden, dass der Anschluss von Pipelines auf zwei Arten erfolgt:

• Abnehmbar - dazu gehören Verbindungen, die durch Löten, Schweißen, Pressen, Betonieren oder Kleben erhalten werden.
• All-in-One - mit Gewinde, Flansch, Glockenform usw.

Die Arten der Rohrleitungsverbindungen hängen von dem Material ab, aus dem die Teile hergestellt werden, sowie von den folgenden Faktoren:

• Physikalisch-chemische Eigenschaften des transportierten Produkts, wie Toxizität, Aggressivität, Ausfällbarkeit usw.
• Betriebsbedingungen - häufige Demontage, Systemdruck, Explosionssicherheit usw.

Abhängig von der Art der Verbindung der Elemente der Rohrleitung werden auch Armaturen ausgewählt. Abgesehen von der Art der Verbindung unterscheiden sich die Armaturen jedoch in ihrer Funktion.

In den Pipelines befinden sich am häufigsten folgende Details:

• Ellenbogen;
• Tees;
• Übergänge;
• Kupplungen

Sehen Sie sich nun deren Art und Zweck genauer an.

Tippen Sie auf

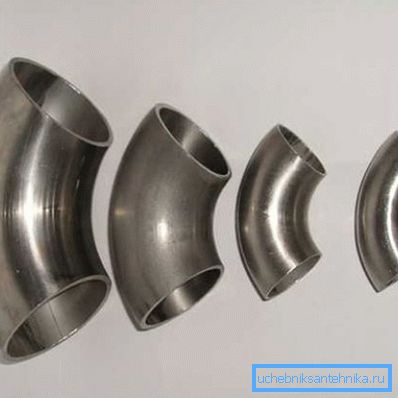

Die Hauptfunktion der Hähne besteht darin, die Flugbahn der Rohrleitung und die Richtung des Arbeitsflusses zu ändern. Diese Art der Verschraubung ist eine der häufigsten Rohrleitungen. Visuell kann dieses Detail als ein unter einem bestimmten Winkel gebogener Rohrabschnitt dargestellt werden.

In Rohrleitungen mit kleinem Durchmesser können Sie natürlich eine Drehung machen, indem Sie das Rohr mit den eigenen Händen biegen. Wenn der Durchmesser jedoch groß ist, können Sie die Rohre nicht biegen.

Daher werden die Hähne in verschiedenen Arten von Systemen verwendet:

• In chemischen Rohrleitungen;
• Wasserleitungen;
• Heizungsnetz;

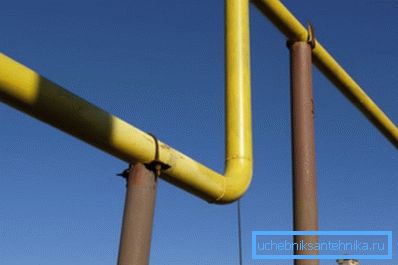

• Gasleitungen usw.

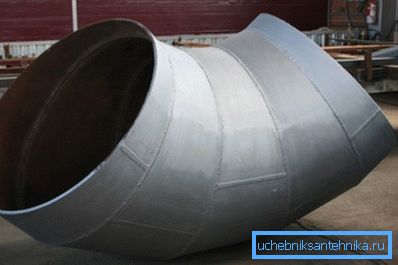

Je nach Herstellungsverfahren unterscheiden sich die Verbindungsrohrbogen durch:

Die gebräuchlichsten sind gestanzte Biegungen und werden durch Ziehen hergestellt.

In Bezug auf strukturelle Merkmale sind die gebogenen Produkte am beliebtesten, d. H. mit einem kleinen Radius und gekennzeichnet durch die folgenden Drehwinkel:

• 45 Grad;
• 60 Grad;
• 90 Grad;
• 180 Grad

In letzter Zeit sind Bögen aus rostfreiem Stahl, die aus chromhaltigem Stahl hergestellt sind, sehr beliebt, wenn verschiedene Arten von Rohrleitungen installiert werden. Ihr Vorteil ist die Korrosionsbeständigkeit und verschiedene aggressive Medien.

Beachten Sie! Eine Vielzahl von Eckenwinkeln ermöglicht den besten Systemdurchsatz. Denn die Rotation der Pipeline um 90 Grad ist die häufigste Turbulenzquelle und ein Katalysator für Tonablagerungen im System.

Die Klassifizierung von Drehgelenken kann auch nach zwei Kriterien durchgeführt werden:

• Baumaterial;
• Entsprechend der Technologie der Installation dieses Elements in der Pipeline.

Für den Einbau von Stahlsystemen ist der Eckknick eine Gewindehülse, deren Körper in einem bestimmten Winkel gebogen ist. Es gibt jedoch ähnliche Anschlüsse für eine Schweißverbindung, deren Innen- und Außendurchmesser in diesem Fall gleich dem Innen- und Außendurchmesser der Rohrleitung sind.

In Kunststoffrohrleitungen ist die Verbindung je nach Typ geschweißt und muffenförmig.

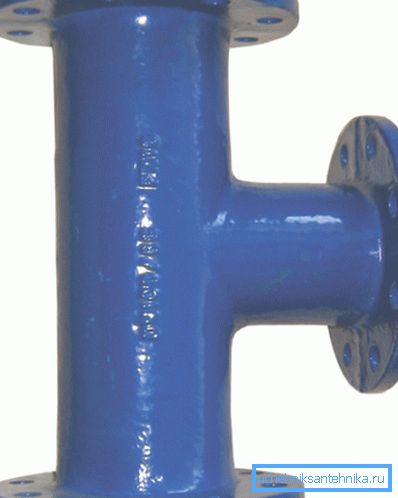

Tees

Diese Art der Armatur wird an Stellen installiert, an denen die Rohrleitung abgezweigt werden muss.

Abhängig vom Verhältnis des Halses des Tees zum Körper des Tees unterscheiden sie sich durch:

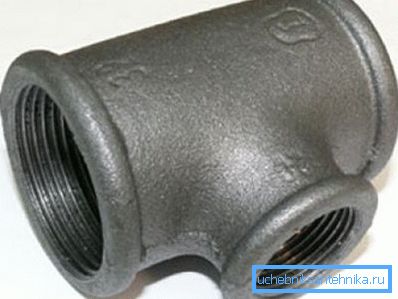

• Übergangs - haben einen unterschiedlichen Durchmesser des Halses und der Durchtrittsöffnungen des Körpers. Sie werden in Bereichen eingesetzt, in denen sich die Zweigleitung im Durchmesser von der zentralen unterscheidet.
• Gleiche T-Stücke - haben den gleichen Durchmesser des Halses und der Durchgangslöcher des Gehäuses.

Es ist zu beachten, dass sich die T-Stücke auf die Teile der Rohrleitung beziehen, die hohen dynamischen Belastungen und Druck ausgesetzt sind. Sie unterliegen daher hohen Anforderungen an Zuverlässigkeit und Langlebigkeit.

Die Tees sind nach Umfang unterteilt in:

• Produkte für die Arbeit in mittelaggressiven und schwach aggressiven Medien werden aus Kohlenstoffstahl - 10, 20, StZ - hergestellt.
• Produkte für das Arbeiten in hochaggressiven Umgebungen werden aus legierten und hochlegierten Stählen der Klassen 5X5M, 15XM1, 12X18H10T usw. hergestellt. Der Preis solcher Teile ist natürlich höher.

Hersteller verwenden unterschiedliche Methoden zur Herstellung von Tees:

• Formgussverfahren;
• Durch Schneiden von Gasteilen und deren anschließendes Schweißen;
• Durch Stanzen von einteiligem Schmieden und Bohren von Löchern;
• Durch Stanzen von Stahlblech und anschließendes Schweißen.

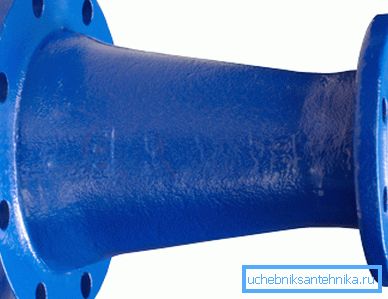

Übergänge

Übergänge werden Teile genannt, mit denen Sie den Durchmesser der Pipeline problemlos ändern können.

Bisher gibt es viele verschiedene Optionen für Adapter, die sich hauptsächlich in folgende Bereiche unterteilen:

• Gestempelt;
• Geschweißt

Die Hauptcharakteristik von Adaptern ist der Eingangs- und Ausgangsdurchmesser sowie die Übergangslänge. Darüber hinaus können Produkte im Material, aus dem sie hergestellt werden, abweichen.

Vielleicht die am häufigsten verwendeten Übergänge aus Edelstahl, die in den folgenden Bereichen verwendet werden:

• Chemikalie - aufgrund der Beständigkeit gegen aggressive Umgebung;
• Lebensmittel - aus Gründen der Umweltfreundlichkeit;
• Energie - Kraft und Haltbarkeit.

Die Notwendigkeit eines Übergangs kann verschiedene Ursachen haben. Durch die Verringerung des Durchmessers wird beispielsweise der Druck in den Rohren und folglich der Druck erhöht. Expansion ermöglicht den gegenteiligen Effekt.

Daher sind die Übergänge der wertvollste Teil für die Verteilung des Drucks und die Planung der Systemlasten. Wie bei Tees unterliegen Übergänge erhöhten Anforderungen hinsichtlich Zuverlässigkeit und Haltbarkeit.

Derzeit gibt es mehrere Möglichkeiten, diese Teile herzustellen:

• Ringförmiges Schmieden oder Stanzen von konischen Schmiedestücken mit ihrer weiteren mechanischen Bearbeitung;
• Walzen von Blechzuschnitten und anschließendes Schweißen;
• Stanzen aus Blechzuschnitten und anschließendes Schweißen;
• Stanzen aus Rohrzuschnitten durch Crimpen oder Dispensieren.

Beim Einbau können die Übergänge sowohl zusammenklappbar als auch geschweißt sein.

Beachten Sie! Geschweißte Rohrverbindungen nach GOST 16037-80 sind nur zulässig, wenn die Formstücke aus der gleichen Stahlsorte wie die Rohre sind.

Flansche

Flansche sind Teile in Form einer Scheibe (manchmal in Form eines quadratischen Rahmens), die dazu bestimmt sind, Rohre mit demselben Durchmesser mit Bolzen zu verbinden. Diese Verbindung wird hauptsächlich an den Anschlussstellen von Rohrleitungen an Einrichtungen mit Gegenflanschen sowie an Abschnitten von Rohrleitungen verwendet, die während des Betriebs regelmäßig ausgetauscht und demontiert werden müssen.

Diese Teile unterscheiden sich in der Art und Weise, wie sie mit den Rohren verbunden sind.

Sie sind:

• Geschweißt;
• Gefädelt

Flanschverbindungen nach GOST 12815-80 sind unterteilt in:

• Flachverschweißt (in zwei Nähten verschweißt);
• Lose am Schweißring;
• Geschweißter Hintern.

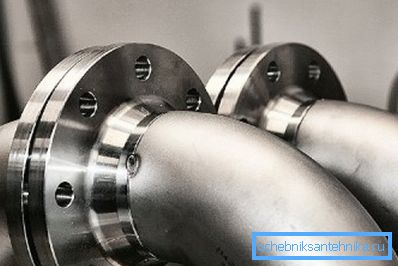

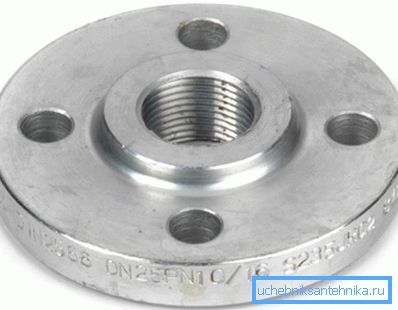

Verwenden Sie zum Verbinden von Rohren aus legiertem Stahl freie Flansche, die am Flanschende des Rohrs aufliegen. Der Anschluss am Gewinde wird in der Regel für Hochdruckleitungen verwendet.

Die Abmessungen der Flansche sind standardisiert, was ihre Austauschbarkeit in Rohrleitungen gewährleistet.

Das betrifft:

• Außendurchmesser des Teils;
• Der Durchmesser des verschraubten Kreises;
• Der Durchmesser und die Anzahl der Bolzenlöcher.

Zur Dichtheit der Flanschverbindungen wird eine spezielle Dichtung zwischen ihnen verwendet, deren Form von den Eigenschaften der transportierten Flüssigkeit oder des Gases und dem Druck im System abhängt.

Gemäß GOST 12815-80 gibt es acht Arten von Flanschen mit Dichtungsebenen:

1. Mit einer Leiste;
2. Mit Verbindungslasche;
3. Mit einer Mulde;
4. Mit Nut;
5. Mit dem Dorn
6. Unter der ovalen Dichtung;
7. Eine Nut für Fluorkunststoffdichtungen;
8. Unter der Objektivdichtung.

Es ist zu beachten, dass die Dichtheit der Verbindung stark von der Qualität der Dichtungen abhängt.

Daher unterliegen sie den folgenden Anforderungen:

• Elastizität;
• Stärke;
• Stärke;
• Wärmewiderstand;
• Chemische Beständigkeit

Beachten Sie! Die Gebrauchsanweisung für Gewinde- und Flanschverbindungen erlaubt keine Verwendung für Rohrleitungen, die an schwer zugänglichen Stellen für Inspektionszwecke verlegt sind.

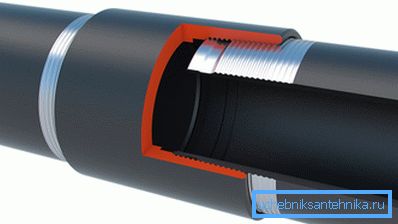

Kupplungen

Die Kupplung ist ein Teil, dessen Innendurchmesser gleich dem Außendurchmesser der zu verbindenden Rohre ist. Diese Verbindungen können für die Installation von zusammenlegbaren und monolithischen Rohrleitungen verwendet werden. Im ersten Fall verwenden Sie Gewindekupplungen und im zweiten Kleber oder unter der Schweißverbindung.

Ich muss sagen, dass die Kupplung auf jeden Fall eine feste Verbindung bietet. Das Rohrleitungsmaterial kann beliebig sein, das Wichtigste ist, dass es mit dem Material der Kupplung übereinstimmt.

Tatsächlich ist die Kupplung eine Alternative zur Flanschverbindung. In Stahlrohrleitungen können zum Beispiel wie Flansche einzelne Teile des Systems demontiert und ausgetauscht werden. Da Metallleitungen nicht zu langlebig sind, ist diese Möglichkeit sehr beliebt.

Es sei darauf hingewiesen, dass es eine andere Art von Kupplungen gibt - glockenförmige, die in drucklosen Rohrleitungen zum Beispiel in Abwassersystemen verwendet werden. Die Verbindung erfolgt dann mit Gummidichtungen.

Fazit

Wie wir herausfanden, gibt es sogar verschiedene Fittings für Pipelines. Daher sollte ihre Wahl sehr sorgfältig angegangen werden. Hochwertige und sorgfältig ausgewählte Teile erhöhen die Lebensdauer der Pipeline.

In dem Video in diesem Artikel erhalten Sie weitere Informationen zu diesem Thema.
