Rohrfittings: typen und gerät

Dieser Artikel gibt einen kurzen Überblick über die wichtigsten Arten von Wasserarmaturen auf dem Markt. Wir müssen uns mit ihrem Aussehen und ihrem Gerät vertraut machen. Darüber hinaus werden die Grundprinzipien der Montage der Armatur im Einzelfall angesprochen.

Also los ...

Einteilige Beschläge

In diese Kategorie fallen alle Arten von Schweiß- und Lötverbindungen.

Kupfer

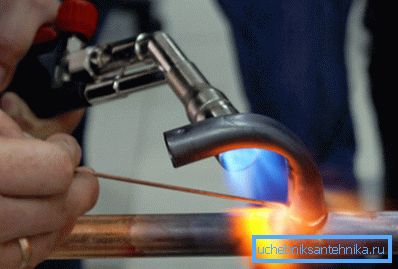

Kupferrohre und Formstücke für Heizungs- und Wasserversorgungssysteme werden durch Löten montiert.

Wie sieht dieser Prozess aus?

• Das Rohr und die Armatur werden mit einem Gasbrenner erhitzt und mit Hilfe von Flussmittel von Oxidfilm gereinigt.
• Dann wird im Brenner des Brenners ein Lötkolben in die Steckdose gebracht. Durch den Kapillareffekt füllt die Schmelze den gesamten Hohlraum. Nach dem Abkühlen bleibt die Verbindung dicht.

Bitte beachten Sie: Kupferleitungen können auch an zusammenlegbaren Formstücken montiert werden, deren Konstruktion wir später betrachten werden.

Polypropylen

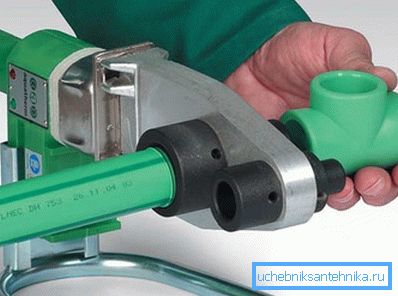

Armaturen für Propylenrohre werden durch Niedertemperaturschweißen mit einem Lötkolben montiert, der auf eine Temperatur von 240 - 250 ° C erhitzt wird.

1. Das Rohrende wird in die Buchse des Lötkolbens eingesetzt. Gleichzeitig wird der Fitting auf den zweiten Teil des Heizelements mit dem entsprechenden Durchmesser aufgesetzt.
2. Nachdem die Oberflächen geschmolzen sind, werden sie mit einer sanften Vorwärtsbewegung kombiniert. Rotation und jegliche Verschiebung nach dem Einführen des Rohrs unter striktem Verbot: Sie verschlechtern die Lötqualität erheblich.

Wie lange die Rohre und Formstücke für PP-Rohre sich erwärmen und abkühlen sollten, hängt von ihrem Durchmesser ab.

Nuance: Aluminiumverstärkte Rohre vor dem Schweißen werden am Ort der zukünftigen Verbindung von der Verstärkungsschicht gereinigt.

Polyethylen

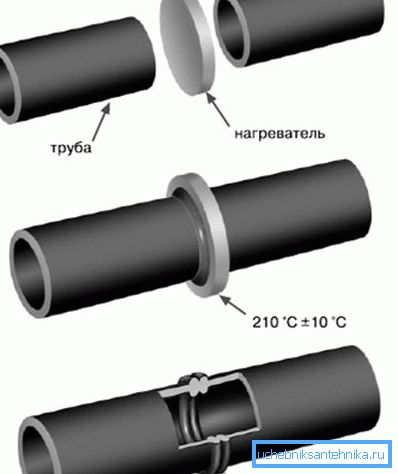

Rohrleitungen und Formstücke aus Polyethylen zum Schweißen werden ebenfalls mit einem Niedertemperaturlötkolben verbunden. Die Verbindung ist jedoch nicht bündig, sondern bündig.

1. Die Enden der verbundenen Teile werden gegen die Oberfläche des Heizelements gedrückt.
2. Nach dem Schmelzen werden sie miteinander verbunden und mit einem kleinen Niederhalt für einige Sekunden gehalten.

Mechanische und hydraulische Vorrichtungen zum Zentrieren und Spannen werden für Druckrohrleitungen und -rohre mit großem Durchmesser verwendet: Ihre Kraft kann mehrere hundert Kilogramm erreichen.

Kunststoff aus Metall

Die sogenannten Pressfittings für Metall-Kunststoff werden ohne die Möglichkeit einer nachträglichen Demontage montiert. Das Ende des Rohrs wird auf die Armatur aufgesetzt, die mit einem Paar ringförmiger Gummidichtungen versehen ist. Anschließend wird es mit einer Edelstahlhülse mit einer Spezialzange verpresst.

Diese Art der Verbindung gilt als am zuverlässigsten und ist den meisten Installateuren zufolge vorteilhaft mit der Kompression dahingehend, dass sie bei heißem Wasser und beim Erhitzen nicht ausläuft.

Bei der Installation lohnt es sich, einige Feinheiten zu beachten:

1. Das Rohr sollte perfekt rund sein.. Ovalität führt dazu, dass Sie die O-Ringe verschieben, wenn Sie sie auf die Armatur setzen.
2. Darüber hinaus ist es vor dem Zusammenbau unbedingt erforderlich, die innere Fase zu entfernen. Der Grund ist der gleiche.

Geteilte Beschläge

Stahl

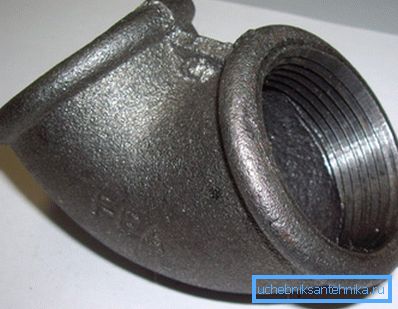

Vor einigen Jahrzehnten waren Guss- und Messingverschraubungen am häufigsten. Jetzt werden sie zusammen mit Stahlrohren allmählich durch synthetische Materialien ersetzt. Zum Verschließen von Gewindeverbindungen werden Flachs (oft mit Lack- oder Dichtmittelimprägnierung) und Kunstfasern (Tangit Unilok und seine Analoga) verwendet.

Allerdings: Gewindeanschlüsse für Gasrohre werden mit FUM-Band montiert, wodurch eine hervorragende Abdichtung bei niedrigem Druck gewährleistet wird.

Neben Stahlgewinden können Crimpverbindungen für Stahl verwendet werden: Eine Überwurfmutter mit Hilfe eines Anschlagrings platzt eine Gummi- oder Silikondichtung. Die Hauptanforderung für die Verwendung geeigneter Fittings ist eine glatte Rohroberfläche und ein völliger Mangel an Ovalität.

Kupfer

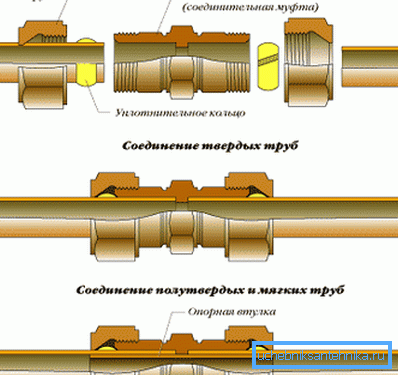

Pressfittings für Kupfer lassen sich durch einfache Montage mit den vorhandenen Werkzeugen günstig mit gelöteten verbinden.

Für die Montage werden nur ein Paar Schraubenschlüssel oder Schraubenschlüssel benötigt. Beim Anziehen der Bördelmutter wird das Rohr mit einem Spaltring gecrimpt; Die Dichtigkeit wird durch die Plastizität des Metalls gewährleistet. Bei geglühten Rohren bietet die Konstruktion einen Dorn, der es nicht zulässt, dass sie sich beim Crimpen knicken.

Kunststoff aus Metall

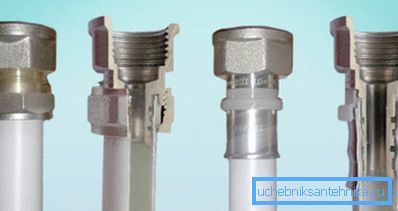

Kompression

Die Abdichtung ist wie beim Pressfitting mit einem Paar O-Ringen versehen. Nur der Crimpmechanismus ist anders: Wie bei Kupfer ist er mit einem Spaltring versehen, der beim Anziehen der Überwurfmutter zusammengedrückt wird.

Wie bereits erwähnt, gilt das Kompressionsschema als unzuverlässig: Nach einer bestimmten Anzahl von Heiz- und Kühlzyklen leckt der Anschluss an heißem Wasser und Heizung. Laut dem Autor ist die Bekanntheit absolut unverdient: Ein typischer Grund für Lecks sind grobe Fehler bei der Montage.

Sie sehen, Pressfittings erfordern die Verwendung spezieller Zangen; Der Preis des Instruments - mindestens 8-12 Tausend Rubel - macht den Kauf für eine einmalige Reparatur irrational.

Von hier aus zwei praktische Konsequenzen:

1. Die Installation von Metall-Kunststoff mit Verbindungen dieser Art wird von Fachleuten durchgeführt;
2. Sie sparen nicht an anderen Werkzeugen und technologischen Vorgängen, insbesondere beim Kalibrieren und Abschrägen.

Kompressionsverschraubungen werden oft mit einem ovalen Ende verbunden, das mit einer Bügelsäge abgesägt wird. In diesem Fall wurden die Dichtungsringe gnadenlos aus den Rillen gezogen und tiefer in den Körper geschoben. Dichtheit liefert nur Polyethylen, das beim Erhitzen sehr plastisch wird.

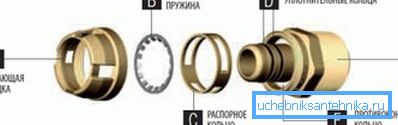

Drücken

Diese Ausführung unterscheidet sich nur im Befestigungsmechanismus des Rohrs: Sie wird durch einen Federring mit nach innen gerichteten Schenkeln geklemmt. Die Dichtigkeit wird hier durch ein Paar Gummiringe gewährleistet. Daher die naheliegende Anweisung: Wenn Sie die Rohrleitung mit eigenen Händen zusammenbauen, sind auch in diesem Fall Kalibrierung und Abschrägung erforderlich.

Polyethylen

Neben dem Schweißen können auch Pressverbindungen bei der Montage von Polyethylen-Rohrleitungen verwendet werden. Für die Dichtheit sind uns bereits bekannte Gummiringe bekannt.

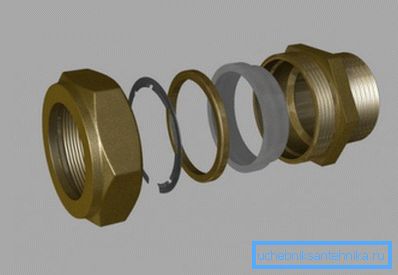

Gewölbter Edelstahl

Die Ausführung der Verbindung ist fast identisch mit der vorherigen: Das Rohr wird beim Anziehen der Überwurfmutter mit einer Silikondichtung gecrimpt.

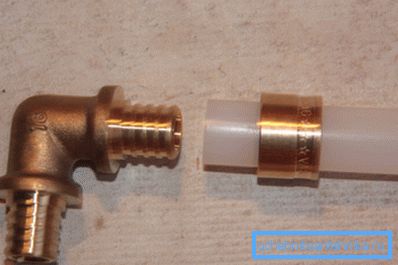

Vernetztes Polyethylen

Der Fitting ist ein gewöhnlicher Fischgrätfitting. Für die Dichtigkeit sorgt das mechanische Gedächtnis des vernetzten Polyethylens: Durch einen Extender gestreckt, kehrt er innerhalb weniger Minuten zur vorherigen Größe zurück.

Fazit

Wir hoffen, dass die Beschreibung der vorgestellten Konstruktionen dem Leser bei der Auswahl von Materialien für zukünftige Reparaturen oder Konstruktionen helfen wird (siehe auch Artikel in Rohrleitungen buchen: Installationstechnik für maximale Sicherheit).

Wie immer enthält das Video in diesem Artikel weitere thematische Informationen. Erfolge!
