Rohre und formstücke aus polypropylen: merkmale, normen,

Wie wählt man Rohre und Formstücke aus Polypropylen? Was sind sie im Allgemeinen und welche Standards werden produziert? Wie verwendet man Polypropylen für die Installation von Hauswasserleitungen oder Heizungssystemen?

In dem Artikel werden wir versuchen, diese Fragen zu beantworten.

Allgemeine Eigenschaften

Was sollten Sie über Polypropylen wissen?

• PN bei der Markierung von Rohren entspricht dem Arbeitsdruck in Atmosphären (kgf / cm2) bei + 20 ° C.

Wichtig: Mit steigender Temperatur sinkt der maximal zulässige Druck. Für PN25-Rohre bei + 90 ° entspricht es also 8-9 Atmosphären. Im Normalbetrieb der zentralen Wasserversorgung und der Heizsysteme überschreitet der Druck in ihnen jedoch nicht mehr als 6 bis 7 kgf / cm2.

• Die maximale Arbeitstemperatur für alle Arten von Polypropylen liegt nicht über 95 ° C. Laut dem aktuellen SNiP sollte es keine höheren Temperaturen in den internen Ingenieurnetzwerken von Wohngebäuden geben; In der Praxis ist es unter bestimmten Bedingungen möglich, diesen Wert zu überschreiten.

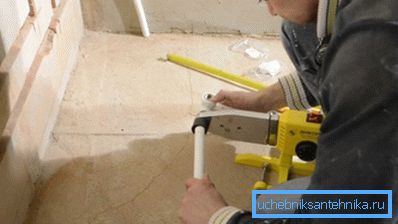

• Rohre und Formstücke aus Polypropylen werden durch Niedertemperaturschweißen miteinander verbunden. Benachbarte Oberflächen werden mit einer speziellen Düse für einen Lötkolben mit einer Temperatur von etwa 240 Grad geschmolzen und kombiniert; Nach dem Abkühlen ist die Festigkeit der Verbindung nicht der gesamten Fläche unterlegen.

• Das Material ist leicht (Polypropylen ist der leichteste Kunststoff, seine Dichte beträgt nur 0,91 g / cm2) und ist außergewöhnlich hart. Die innere Oberfläche der Pipeline überwuchert die Sedimente nicht und bleibt auch nach Jahrzehnten des Betriebs glatt.

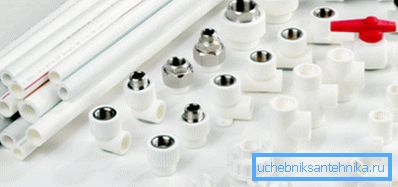

• Die kombinierten Kosten für Rohre und Formstücke aus Polypropylen machen sie zur günstigsten Lösung auf dem Markt.. Polyethylenrohre selbst sind sogar noch billiger, aber der höhere Preis für Fittings und die auf 40 Grad begrenzte Betriebstemperatur machen Polyethylen nicht wettbewerbsfähig.
• Die Herstellung von Rohren und Formstücken aus Polypropylen ist im Territorium der Russischen Föderation seit langem etabliert. Insbesondere Produkte werden unter den Marken Sanpolimer und Potok vertrieben.

Verstärkung

Herstellerangaben für Rohre und Formstücke aus Polypropylen umfassen unter anderem das Vorhandensein von Bewehrung und deren Typ. Was ist Verstärkung und warum ist es nötig?

Dies ist der Name für das Einbringen von Materialien mit hoher Zugfestigkeit in Wände mit einem minimalen Wärmeausdehnungskoeffizienten. Die Ziele fließen direkt von den Eigenschaften ab - somit nimmt die Dehnung beim Erhitzen ab und erhöht die Zugfestigkeit.

Nützlich: Lange gerade Abschnitte des Warmwassers und der Heizung werden jedoch mit Kompensatoren geliefert - U-förmig oder Ringbogen. Die Befestigung der Rohre ist mobil, und wenn sie in die Nuten am Ende jeder Straße eingesetzt wird, bleibt immer ein Freiraum von 5 bis 10 mm.

Beachten Sie, Armaturen für Polypropylenrohre werden ohne Verstärkung hergestellt: Hohe Festigkeit wird durch einfache Verdickung der Wände erreicht, und eine Dehnung beim Erhitzen ist nicht allein aufgrund der geringen Größe der Armatur entscheidend.

Verstärkte Rohre sind an Warmwasser und Heizung montiert.

Im Verkauf können Sie Produkte mit zwei Arten der Verstärkung finden.

Aluminium

Zwischen den beiden Schichten aus Polypropylen ist eine Schicht Aluminiumfolie mit einer Dicke von höchstens einem halben Millimeter eingeklebt. Bei einer festen Wandstärke steigt der Arbeitsdruck von PN20 auf PN25, und die Dehnung während des Erhitzens nähert sich der von Stahl an.

Beim Schweißen erfordert Aluminium die obligatorische Entfernung aus dem Kontaktbereich der Armatur. Tatsache ist, dass unter bestimmten Bedingungen das mit Wasser in Berührung kommende Metall zusammenbricht, wodurch sich das Rohr löst und seine Festigkeit stark abnimmt.

Die Verstärkungsschicht kann sich streng in der Mitte der Wand und näher an der Außenfläche befinden.

Anweisungen zum Vorbereiten des Rohrendes zum Schweißen hängen von seinem Standort ab:

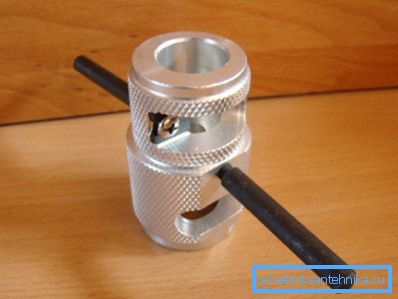

• Die äußere Schicht wird mit einem Rasierer gereinigt - einer Düse mit geeignetem Durchmesser, wobei sich an der Innenfläche Messer befinden.

• Die in der Mitte befindliche Folie wird mit einem Planschneider, einem Instrument, bei dem sich die Messer am Rohrende befinden, aus der Schmelzzone entfernt.

Faser

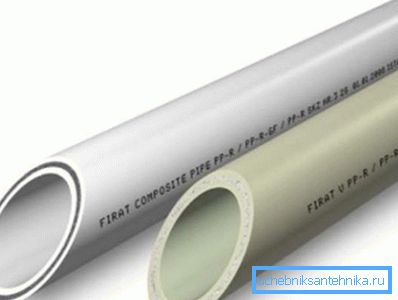

Eine alternative Methode der Verstärkung besteht darin, eine Schicht in der Mitte der Wand zu bilden, die durch die Zugabe von geschnittenem Glasfaser verstärkt wird - einer Faser. Solche Produkte müssen nicht abgestreift werden. Die Dehnung beim Erhitzen ist reduziert, jedoch etwas geringer als bei der Verwendung von Aluminium.

Standard

Technische Hauptmerkmale - Abmessungen von Rohrleitungen und Formstücken aus Polypropylen, Toleranzen, Wandstärke usw. - geregelt durch GOST R 52134 - 2003.

Kurioserweise: Der Standard regelt die Herstellung von Druckrohren aus allen Thermoplasten. In seinem Text werden insbesondere einfaches und vernetztes Polyethylen, PVC und Polybuten genannt.

 Achten Sie auf die wichtigsten Punkte.

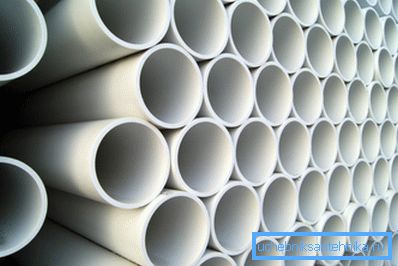

• Der in der Norm angegebene minimale Durchmesser beträgt 10 Millimeter, der maximale Durchmesser 1600.

• Die minimale Wandstärke beträgt 1,3 Millimeter, die maximale - 61 mm.
• Die maximale Abweichung des Außendurchmessers hängt von seinem Wert ab und muss der folgenden Tabelle entsprechen:

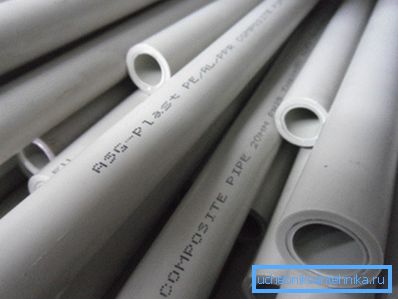

• Rohre mit kleinen Durchmessern (bis zu 180 mm) können nicht nur in geraden Abschnitten, sondern auch in Coils oder Coils geliefert werden.

• Neben dem Kontaktmuffenschweißen sieht der Standard die Installation von Polypropylen mithilfe von Elektroschweißfittings vor (ausgestattet mit einem eigenen Heizelement).

Tipps zur Installation

Beim Schweißen von Polypropylen-Pipelines mit eigenen Händen müssen einige einfache Regeln beachtet werden.

• Am Ende des Rohres, das zum Schweißen vorgesehen ist, wird die äußere Fase entfernt.

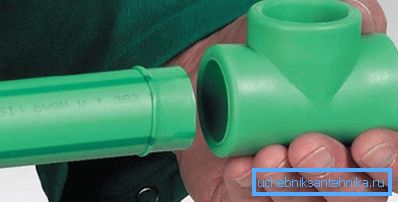

• Nach dem Schmelzen werden die Teile durch eine Translationsbewegung ohne Drehung verbunden.
• Nach dem Andocken muss die Verbindung mindestens eine Minute fest bleiben.

Fazit

Wir hoffen, dass die Informationen, die dem Leser zur Verfügung gestellt werden, für die Reparatur oder den Bau nützlich sind (siehe auch den Artikel Armaturen für Polypropylenrohre: Typen und deren technische Beschreibung).

Mit dem Video in diesem Artikel können Sie sich visuell mit der Montage von Polypropylenrohren und Formstücken vertraut machen. Erfolge!
