Rohrbiegen: wie man ein teil zu hause biegt

Stahl- und Kunststoffrohre werden nicht nur zur Anordnung von Wasserversorgungs-, Abwasser- und Heizungssystemen eingesetzt. Sie machen viele andere nützliche Designs. In der Tat und in einem anderen Fall ist das Biegen von Rohren im kalten Zustand einer der komplexesten Prozesse. Lassen Sie uns die Beschreibung genauer betrachten.

Rohrbiegeparameter

Wie bei den meisten anderen komplexen technologischen Prozessen wird das Biegen von Rohren durch strikte technologische Normen geregelt.

Sie müssen viele Nuancen beachten:

• Beim Biegen sollte das Teil nicht abflachen oder reißen;
• Während des Biegens muss sichergestellt werden, dass das Material nicht gewellt ist;
• Beachten Sie unbedingt den minimalen Biegeradius, der vom Rohrmaterial, der Wandstärke und dem Durchmesser abhängig ist.

Die von GOST 3262-92 festgelegte Anweisung sieht einen unterschiedlichen Biegeradius für runde Metallrohre vor. Je dicker das Teil ist, desto größer ist der minimale Biegeradius.

Beim Bücken mit den Händen müssen Sie folgende Anforderungen erfüllen:

• Für Rohre mit einem Durchmesser von bis zu 20 mm beträgt der minimale Biegeradius 3 Außendurchmesser.
• für große Teile - 4.

Es ist zu beachten, dass das Warmbiegen diese Werte halbiert, jedoch den Einsatz spezieller Geräte erfordert. Dies geschieht, weil der Erwärmungsprozess die Plastizität von Metallrohren stark erhöht.

Beachten Sie! Dickwandige Produkte, die für die Anordnung von Wasserrohren ausgelegt sind, lassen sich nur schwer biegen. Es wird daher nicht empfohlen, den minimalen Biegeradius zu verwenden, um Probleme zu vermeiden. Bei Bedarf ist es besser, Armaturen zu verwenden.

Das Biegen von Vierkantrohren (profiliert) ist noch schwieriger. Zu diesem Zweck werden spezielle Vorrichtungen verwendet, die mit einem Dorn ausgestattet sind - ein flexibles Stahlteil, das beim Biegen in das Teil passt und die Bildung von Knicken oder Wellungen verhindert.

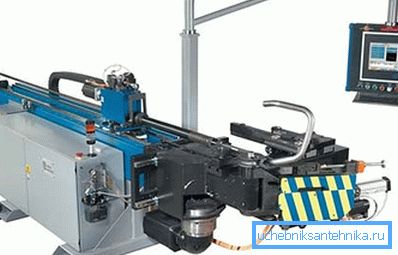

Profis verwenden spezielle CNC-Dornbiegemaschinen (gesteuert von einem Computersystem), mit deren Hilfe die glatteste Rundheit erzielt wird.

Das Biegen von Aluminiumrohren sowie von Produkten aus Kupfer und Messing ist weniger arbeitsintensiv, da diese Metalle sehr duktil sind. Die Physik des Prozesses ändert sich jedoch nicht.

Wenn er sich biegt, wird die innere Oberfläche der Kurve dicker und deformiert, und die äußere wird dünner. Dies beeinflusst die Festigkeit und verschlechtert die technischen Eigenschaften der Teile. Es ist egal, ob kalte oder heiße Technologie verwendet wurde.

Unabhängiges Rohrbiegen

Stahlteile

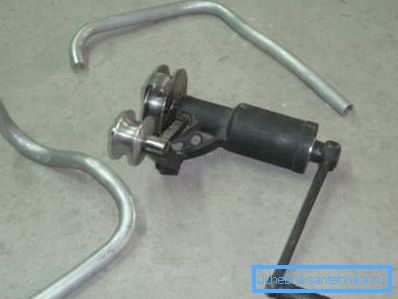

Zum Biegen von Metallprodukten werden manuelle Rohrbiegemaschinen verwendet, die mehrere unterschiedliche Düsen zur Bearbeitung von Teilen unterschiedlicher Größe und aus unterschiedlichen Materialien aufweisen. Meistens verwenden sie einen hydraulischen Wagenheber, der es erlaubt, ein dickwandiges Rohr zu bearbeiten.

Wenn Sie eine oder zwei Biegungen durchführen müssen, wenden Sie sich an die Installateure der Wohnungsabteilung. Sie haben normalerweise ein ähnliches Gerät, und der Preis für Dienstleistungen ist gering.

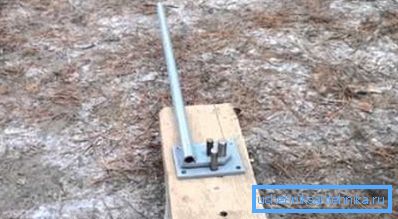

In extremen Fällen können Sie mit den verfügbaren Werkzeugen eine Biegung durchführen, dies erfordert jedoch einen hohen Zeit- und Arbeitsaufwand.

Für die Arbeit benötigen Sie:

• Tisch- oder Tischlerwerkstatt;
• Flusssand (seine Menge hängt vom Rohrdurchmesser ab);
• einen zylindrischen Metallknüppel, dessen Radius der Größe des Rohrbogens möglichst nahe kommt;
• zwei Stopper zum Abdichten der Rohrenden;
• Gasbrenner (Lötlampe).

Die Arbeit wird in folgender Reihenfolge ausgeführt:

1. Sand muss von Verunreinigungen gereinigt und mit einem Brenner kalziniert werden, bis er beim Erhitzen aufhört zu rauchen.
2. Das zylindrische Werkstück wird im Schraubstock des Schreiners befestigt, der wiederum an der Werkbank befestigt werden muss, andernfalls dreht sich die gesamte Struktur.
3. Damit das Rohr seinen inneren Querschnitt beibehält, muss es mit kalziniertem Flusssand gefüllt werden. Damit es nicht genug Schlaf bekommt, werden die Ränder der Pipe durch Stau blockiert.

Tipp! Sand sollte so dicht wie möglich gegossen werden. Verschließen Sie es mit einem Holzstab oder durch Klopfen an der Pfeife.

1. Dann wird ein Ende des Werkstücks zwischen den Anschlag und den verwendeten Dorn eingeführt und das andere Ende wird in die richtige Richtung gebogen. Wenn das Rohr zu kurz ist, kann ein anderes Teil am Ende angebracht werden, das als Hebel dient. Der Winkel sollte um 2-3 Grad erhöht werden, da das Rohr nach Beendigung der Exposition teilweise seine Form annimmt.
2. Wenn Sie eine starke Kurve benötigen, hilft der Gasbrenner. Mit seiner Hilfe müssen Sie das Teil in der Biegung auf kirschfarbene Farbe erwärmen und dann das Rohr biegen. Um heiße Luft aus dem Produkt zu bekommen, müssen kleine Löcher in den Stau gebohrt werden.
3. Am Ende der Arbeit werden die Stopfen herausgenommen oder abgeschnitten und der Sand wird ausgegossen.

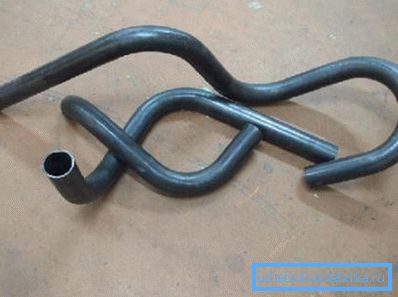

Das fertig gebogene Teil muss auf Mängel geprüft werden:

• Überprüfen Sie die Stelle der Falte und stellen Sie sicher, dass keine Risse, Dehnungsstreifen, Metallschäden und Wellung vorhanden sind.
• fegen Sie die Stelle der Kurve von der Skala und Skala;
• Wenn nötig, schneiden Sie an den Enden des Zuschnitts Fäden der erforderlichen Größe ab.

Rohre aus weichen Metallen

Die Verarbeitung von Rohren aus Kupfer, Messing oder Aluminium ist fast genauso wie im vorherigen Abschnitt. Solche Produkte können ohne Erwärmung gebogen werden, gleichzeitig wird jedoch empfohlen, den Innenraum des Teils mit geschmolzenem Kolophonium zu füllen.

Wenn Sie das Werkstück auf den minimal möglichen Durchmesser biegen müssen, wird empfohlen, das Material noch aufzuwärmen. Die Arbeit wird einfacher, aber wenn Fehler auftreten, ist es schwieriger, sie zu korrigieren - ein erneutes Aufheizen ist erforderlich.

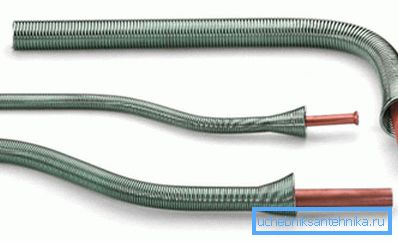

Hinweis! Anstelle von Sand oder Kolophonium, um den Innenraum zu füllen, können Sie eine Feder mit geeignetem Durchmesser verwenden. Sie werden in Fachgeschäften verkauft.

Wenn Sie sich häufig gegen verschiedene Rohre richten, ist es ratsam, nicht zu stolpern und sich einen speziellen Rohrbieger zum Biegen von Rohren zu besorgen, der es Ihnen ermöglicht, eine große Anzahl von Rohlingen einfach und schnell zu bearbeiten.

Fazit

Am qualitativsten ist natürlich das Dornbiegen von Rohren, das von maschinengesteuerten Maschinen durchgeführt wird. Zu Hause können Sie jedoch die Qualität verbessern, wenn Sie die oben genannten Empfehlungen sorgfältig befolgen. In dem Video in diesem Artikel erfahren Sie mehr darüber.
