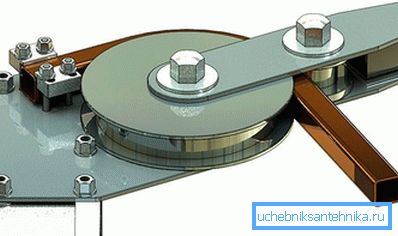

Rohrbiegemaschine für rohr selbst

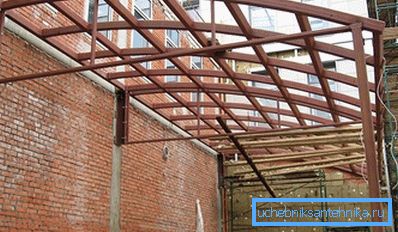

Metallrohre sind eines der am meisten nachgefragten Materialien bei Bauarbeiten unterschiedlichster Art. Wir sprechen hier vor allem von rechteckigen Rohren. Im Haushalt werden sie zur Herstellung verschiedener Designs von Lauben, Schuppen und Erweiterungen verwendet. Und jeder, der mit ihnen umgegangen ist, weiß, dass diese Pfeifen oft gebogen werden müssen.

Das Problem kann auf verschiedene Weise gelöst werden. Eine der effektivsten ist die Verwendung eines Rohrbiegers. Dieses Spezialwerkzeug ist auf dem Baumarkt problemlos zu finden. Es sollte jedoch gesagt werden, dass der Preis solcher Geräte oft recht hoch ist.

Tipp! Wenn wir nicht über berufliche Tätigkeit sprechen, wäre es aus Gründen der Sicherheit viel sinnvoller, eine Rohrbiegemaschine für die Rohrleitung mit eigenen Händen herzustellen.

Geltungsbereich

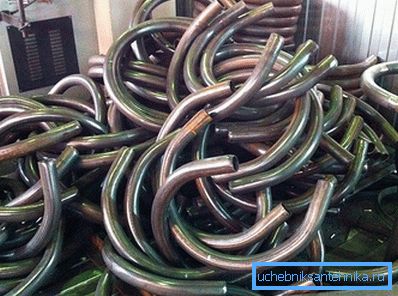

Für das vollständigste Verständnis des Problems ist es notwendig, einige Worte darüber zu sagen, wo genau die Biegungen verwendet werden. Wie oben erwähnt, ist die Hauptanwendung dieser Geräte die Konstruktion, bei der das Biegen des Rohrs oft eine notwendige Maßnahme ist. Das Hauptproblem besteht darin, dass dieser Prozess ohne besondere Anpassung äußerst schwer zu implementieren ist. Es ist fast unmöglich, ein Profil ohne eine Wandfalte zu biegen, und jedes andere Rohr kann sein. Wenn Sie jedoch einen Rohrbieger verwenden, können Sie ein gleichmäßiges Biegen des Rohrs in einem Winkel von bis zu 180 Grad ohne nachträgliche Probleme erreichen.

Was sind Bieger?

Was für Typen von Rohrbiegemaschinen zu finden sind, muss hier gesagt werden, dass es einige Varianten dieser speziellen Vorrichtung gibt, die sich in verschiedener Hinsicht unterscheiden.

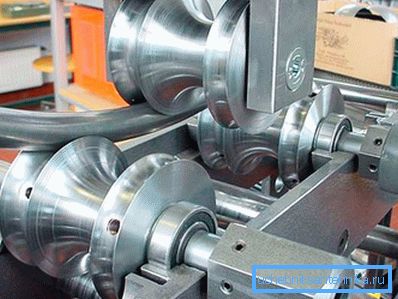

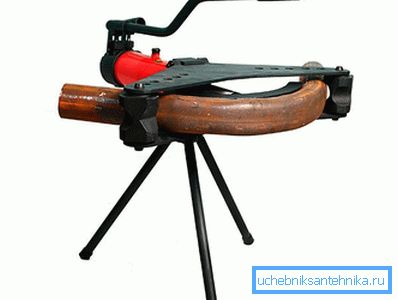

• Zunächst geht es um die Tatsache, dass Sie professionelle Modelle und Optionen für den wirtschaftlichen Gebrauch finden können. Sie unterscheiden sich nicht nur in ihren Dimensionen, sondern auch in ihrem Arbeitsprinzip. Dies bedeutet, dass Profimodelle normalerweise von einem Elektromotor angetrieben werden und die Hydraulik während des Betriebs verwendet wird, aber Rohrbiegemaschinen für den Haushalt sind aufgrund der Muskelkraft der Person höchstwahrscheinlich mechanisch und funktionieren. Es ist leicht zu erraten, dass der manuelle Rohrbieger viel kleiner und billiger ist als sein professioneller Gegenstück.
• Neben den oben genannten Unterschieden kann erwähnt werden, dass sich Rohrbiegemaschinen im Durchmesser der Rohre unterscheiden, mit denen sie arbeiten können.
• Die Modelle unterscheiden sich auch in der Faltweise. So ist es möglich, Rohrbieger vom arbaletny, vom Feder- und vom Segmenttyp zu unterscheiden.

Arbeitsprinzip

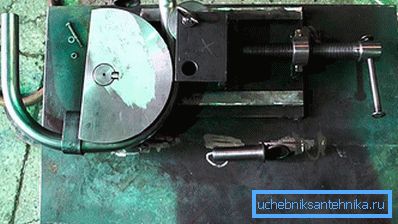

Bevor wir mit der Montage eines Instruments wie einem manuellen Rohrbiegemaschine fortfahren, müssen wir ein paar Worte dazu sagen, worauf das Prinzip seiner Arbeitsweise beruht. Der Punkt ist jedoch, dass das in der Maschine platzierte Rohr entweder um eine abgerundete Schablone mit einem bestimmten Oberflächenradius gebogen wird oder dass die Biegung als Ergebnis eines gleichmäßigen mechanischen Drucks auf seiner Oberfläche von einer Seite erfolgt. In den meisten Fällen ist dies vorzuziehen, da es einfacher ist, die zweite Option zu fertigen. Dass er weiter unten besprochen wird.

Herstellung

Um eine hochwertige Maschine zum Rohrbiegen herzustellen, sollten die Arbeiten stufenweise ausgeführt werden.

Vorbereitung

Wie in den meisten Fällen sollten Sie, wenn Sie qualitativ hochwertige Arbeit benötigen, mit einer sorgfältigen Vorbereitung beginnen. Und wir sprechen hier nicht nur über die Notwendigkeit, die Materialien vorzubereiten, die benötigt werden, sondern es ist wichtig, darauf zu achten, dass alle notwendigen Werkzeuge zur Verfügung stehen.

Materialien und Werkzeuge

• Metall ecke. Es wird aus dem Maschinenrahmen selbst hergestellt. Sie können zwar ein anderes Material verwenden, wie die gleichen geformten Rohre.
• Sie benötigen drei rotierende Wellenlager. Sie können nach Fertigprodukten suchen, aber Sie können sie selbst erstellen.
• Sie werden auf Befestigungselemente wie verschiedene Bolzen und Stangen nicht verzichten können.
• Bulgarisch mit Trennscheiben für Metall.

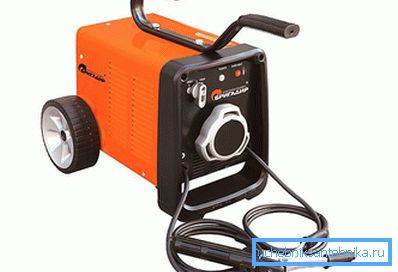

• Schweißvorrichtung.
• Messgeräte (Roulette, Winkel, Füllstand usw.).

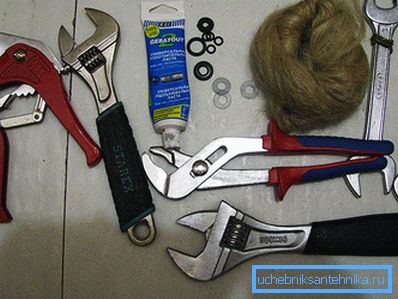

• Arbeitswerkzeug (Schlüsselsatz, Schraubendreher, Hammer usw.).

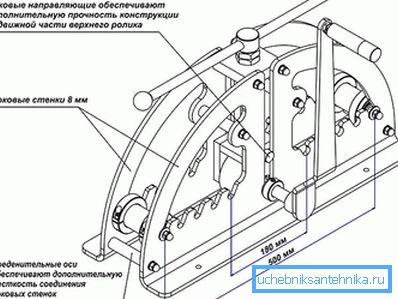

Darüber hinaus ist es notwendig, die Zeichnungen der zukünftigen Ausstattung eigenständig anzufertigen oder aus spezieller Literatur zu leihen. So ist es in der Vorbereitungsphase möglich, die Nuancen des Designs zu bestimmen, was den sofortigen Montageprozess erheblich beschleunigen wird.

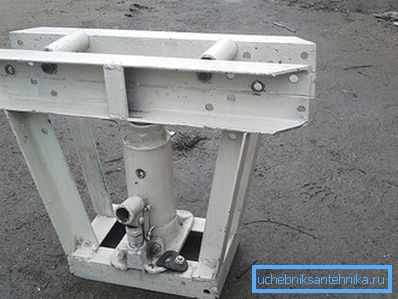

Rahmen

Wenn alle vorbereitenden Schritte abgeschlossen sind, können Sie mit der Arbeit fortfahren. Zuerst müssen Sie einen Tragrahmenbieger herstellen. Es ist nichts schwierig. Es besteht aus Metallwinkel oder Rohren. Das Material wird mit Schleifmaschinen geschnitten und Strukturelemente werden durch Schweißen befestigt. Es kann hinzugefügt werden, dass die physischen Abmessungen des Rahmens auf der Grundlage persönlicher Überlegungen ausgewählt werden können, gleichzeitig jedoch die optimale Rahmenhöhe ist, wenn sie einige Zentimeter über dem Gürtel der Person liegt, die arbeiten soll.

Tipp! Wenn wir die Begriffe der Geometrie verwenden, ist das Gerüst im großen und ganzen ein Parallelepiped. Sie können jedoch auch andere Optionen verwenden.

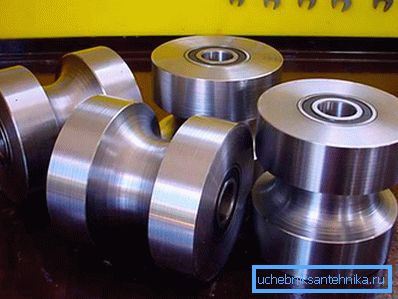

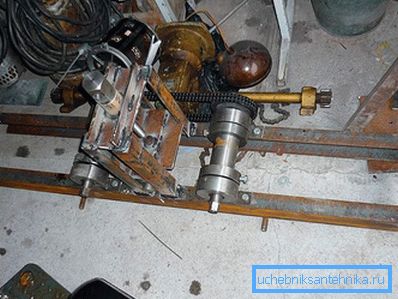

Wellen

Nachdem der Hauptrahmen fertig ist, werden Drehachsen daran befestigt. Zu diesem Zweck können Sie Befestigungsklammern verwenden, die entweder mit Bolzen am Rahmen angezogen oder durch Schweißen befestigt werden. Die allgemeine Bedeutung ist, dass die beiden Wellen quer zur oberen Ebene des Rahmens befestigt werden sollten. Wenn die Wellen unabhängig voneinander hergestellt werden, können Sie beispielsweise Stahlschrott der gewünschten Länge angeben, auf den Kugellager beidseitig aufgelegt werden.

Als nächstes müssen Sie eine kleine Hilfskonstruktion für die Installation der dritten Welle erstellen. Die Idee ist, dass es so installiert werden sollte, dass es in einer vertikalen Ebene bewegt werden kann. Dazu wird es an einem speziellen Metallrahmen mit einstellbarer Höhe befestigt. Ein Griff ist an dieser Welle angebracht, um sie zu drehen. Zur Erhöhung der Zuverlässigkeit der Konstruktion und zur Erleichterung der Arbeit mit der Vorrichtung können alle Wellen zusätzlich mittels eines Kettengetriebes miteinander verbunden werden. Dazu werden die Sterne an die Wellen geschweißt. Das Ergebnis ist, dass sich alle drei drehen, wenn Sie eine davon drehen.

Fertigstellung der Arbeit

Als letzte Stufe der Arbeit ist es möglich, das gesamte Gerät extern zu bearbeiten. Dies bezieht sich auf seine Bemalung oder Beschichtung mit einer anderen Korrosionsschutzzusammensetzung. Für die Herstellung von Geräten, die hauptsächlich aus Metall bestehen, ist eine solche Verarbeitung notwendig. Danach kann der Rohrbieger als fertig betrachtet werden.

Das Gerät funktioniert wie folgt:

• Auf einem Stativ montierte Welle erhebt sich.
• Ein Rohr wird zwischen den beiden Wellen am Rahmen eingefügt.
• Die obere Welle fällt in die Ebene des Rohrs und wird mit einem leichten Druck auf die Oberfläche fixiert.
• Mit dem Griff dreht sich die Welle, und das Rohr bewegt sich zwischen den Wellen und erhält eine bestimmte Belastung an der Seite, während es einen kleinen Biegeradius erhält.
• Dann wird die Welle etwas mehr angezogen und das Rohr wird in die entgegengesetzte Richtung gezogen, und der Biegeradius wird größer.
• Der Vorgang wird wiederholt, bis das Rohr den erforderlichen Biegeradius angenommen hat.

Sie können hinzufügen: Um die Anpassung zu verbessern und die Arbeit mit ihm zu erleichtern, ist es sinnvoll, einen Elektromotor an der Maschine anzubringen. Dank seiner Verwendung wird die Arbeit viel schneller und einfacher ausgeführt, gleichzeitig aber auch eine Verbindung zum Stromnetz und zusätzliche Kilowatt auf dem Zähler.

Es ist ziemlich einfach, den manuellen Rohrbieger herzustellen. Darüber hinaus können Sie dank dieser Vorgehensweise eine anständige Summe sparen, denn selbst wenn Sie alle Materialien für die Herstellung kaufen, wird der Ausgabepreis mehrere Zehntausend Rubel niedriger sein als der Kauf der fertigen Option. Wenn alle nötigen Werkzeuge und Materialien zur Verfügung stehen und Erfahrung im Umgang mit all dem vorhanden ist, können die Arbeiten über das Wochenende durchgeführt werden.

Zusammenfassend ist festzuhalten, dass die Arbeit an der Herstellung von Rohrbiegemaschinen potenziell traumatisch ist und daher Sicherheitsvorschriften vorgeschrieben sind, die strikt befolgt werden müssen.

Lesen Sie Artikel, die andere Pipe-Operationen beschreiben:

• Wie man ein Kupferrohr biegt.
• Wie schweißt man ein Profilrohr?
• Wie man elektrische Schweißrohre kocht.

Video

Der Autor des Videos hat aus dem Metall, das bei der Metallaufnahmestation gekauft wurde, eine manuelle Rohrbiegemaschine hergestellt. In diesem Video vervollständigen Sie die Anweisungen zum Zusammenbauen einer solchen Rohrbiegemaschine.

Dieses Video zeigt, wie man in der Garage eine einfache Rohrbiegemaschine macht:
