Rohr für geysir: installations- und betriebsfunktionen

Bei der Installation von Gas-Warmwasserbereitern sollte besonderes Augenmerk auf die Entfernung von Verbrennungsprodukten aus dem Raum gerichtet werden. Dies gewährleistet nicht nur die Sicherheit der Bewohner des Hauses, sondern erhöht auch die Effizienz und Wirtschaftlichkeit des Geräts. Als Nächstes schauen wir uns an, was zu tun ist und wie ein Kamin für die Säule installiert wird.

Designmerkmale

Auspuffvorrichtung

Bevor Sie mit den eigenen Händen die Installation der Abgasanlage vornehmen, sollten Sie sich mit ihrer Struktur vertraut machen. Das Design umfasst also folgende Elemente:

Was bestimmt das Design?

Bei der Konstruktion einer Abgasanlage sollten Sie die folgenden Punkte beachten, die sich auf das Design auswirken können:

• Die Bedingungen, unter denen der Kamin funktioniert, sowie der Standort des Geräts.
• Säulenmodell - Die Auswahl der Komponenten hängt davon ab.
• Kaminhöhe - muss mindestens vier Meter betragen.
• Der Durchmesser des Kamins - meistens beträgt dieser Parameter 110 und 130 mm.
• Power-Gerät.
• Klimatische Bedingungen - Temperaturunterschiede zwischen den Verbrennungsprodukten und der Umgebung sind für den Betrieb der Ausrüstung von großer Bedeutung.

Beachten Sie! Der Schornstein sollte sich mindestens einen Meter über das Dach erheben. Dies ist eine wichtige Bedingung, von der die Schubkraft abhängt. Außerdem sollte die Länge des Kamins vom Auslass der Säule mindestens zwei Meter betragen.

Haubenmaterial

Schornsteine ​​für Gassäulen werden heute meist aus folgenden Materialien hergestellt:

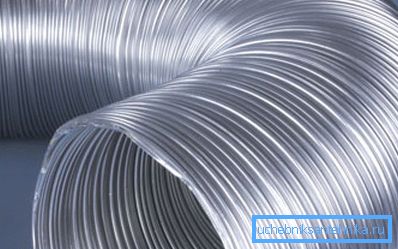

• Wellrohr - hergestellt aus mehrschichtiger laminierter Aluminiumfolie. Zwischen den Aluminiumschichten befindet sich auf der gesamten Länge Stahldraht. Sein Hauptunterscheidungsmerkmal ist die Flexibilität, die die Installation vereinfacht und die Möglichkeit der Längenvergrößerung bietet.

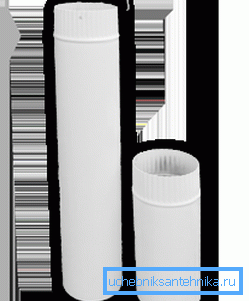

• Stahlrohr - aus hochwertigem Stahl. Das Produkt besteht aus Segmenten von ein bis anderthalb Metern Länge. Stahlrohre sind zum Schutz vor Korrosion mit hitzebeständigem Email beschichtet. Emaillierte Rohre für den Geysir müssen im Winter isoliert werden.

• Koaxiale Schornsteine - bilden eine Struktur aus zwei Rohren in einer anderen. Verbindungen werden mit Jumpern hergestellt, dank derer sich die Elemente nicht berühren. Durch den äußeren Kanal gelangt Luft von der Straße in den Brenner. Abgase treten durch den zentralen Kanal aus. Durch diese Konstruktion kann die Außenluft beim Eintritt in den Brenner erwärmt werden, wodurch die Effizienz des Systems erhöht wird.
• Doppelkreislauf - Wie im vorigen Fall bestehen sie aus zwei ineinander angeordneten Rohren. Die Elemente sind durch eine Wärmedämmung aus Mineralwolle voneinander getrennt. Durch diese Erwärmung bildet sich im Inneren des Systems kein Kondensat.

Für die Haube können Sie diese Rohre verwenden. Das einzige, was zu beachten ist, ist der Materialpreis anders.

Tipp! Um die Säule sicherer zu machen und auch vor Kindern zu schützen, sollte sie hoch genug platziert werden. Das Beste ist, dass sich das Gerät an der Wand unter dem Schornstein befindet.

Kamininstallation

Der Einbau der Haube sollte von der Säule aus beginnen.

Eine kurze Anleitung zur Umsetzung dieser Arbeit lautet wie folgt:

• Zunächst müssen Sie ein Verbindungsrohr in der Wand installieren, durch das der Auspuff geführt wird. Sie müssen auch eine Umdrehung installieren, die einen Übergang zum äußeren vertikalen Teil der Struktur bietet.

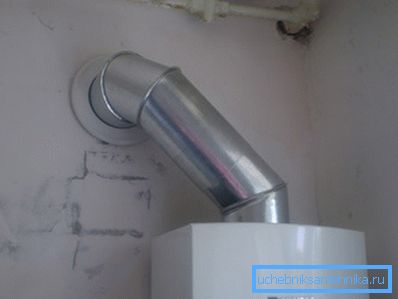

• Dann muss das Rohr an den Auslass der Säule angeschlossen werden.. Zu diesem Zweck ist es am besten, ein Wellrohr zu verwenden, da es wesentlich einfacher ist, damit zu arbeiten.

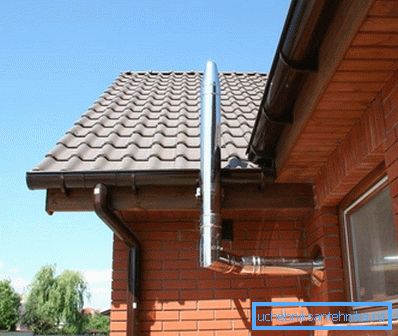

• An der Außenwand sollte ein Schornstein installiert werden.. Das Design wird zusammengesetzt, indem das untere Element oben platziert wird. Fugen müssen mit Klammern befestigt werden.
• Um die Zuverlässigkeit des Systems zu gewährleisten, sollte es mit Halterungen befestigt werden, zwischen denen etwa zwei Meter liegen sollten.

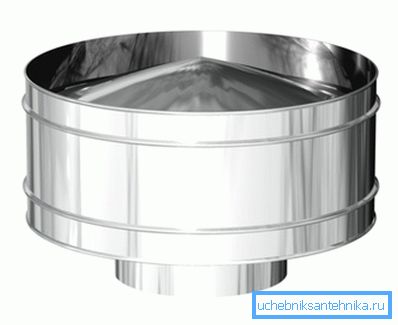

• Nach der Montage des vertikalen Teils müssen Sie die Spitze installieren. Zusätzlich müssen Sie im unteren Teil der vertikalen Struktur ein Revisionsfenster ausführen.
• Überprüfen Sie nach Beendigung der Arbeit die Traktion.. Bringen Sie dazu ein beleuchtetes Streichholz in den Schornstein. Das Licht sollte in Richtung des Schornsteins abweichen.

Beachten Sie! Bei der Installation des Systems ist auf das Fehlen von Durchbiegungen zu achten. Sie sollten sich nicht über die gesamte Länge der Struktur erstrecken.

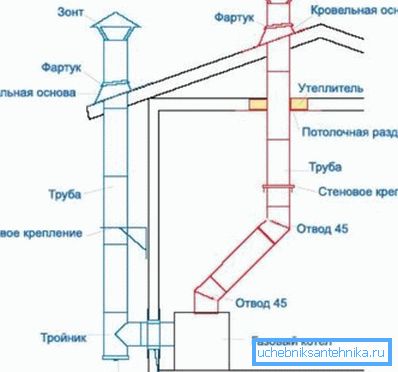

Wir haben die Möglichkeit geprüft, einen Schornstein im Freien zu installieren. Im Haus können Sie auch ein internes System ausführen, das die Verbrennungsprodukte durch den Dachboden nach außen bringt. In diesem Fall sieht die Reihenfolge der Arbeiten fast gleich aus, außer dass der Einlass in der Decke und nicht in der Wand installiert ist.

In diesem Fall ist es notwendig, zusätzlich ein Loch in der Dacheindeckung anzubringen, um die Abdichtung des Rohrdurchgangs sicherzustellen.

Ursachen von Problemen

Am häufigsten treten Probleme im System der Abgasemissionen aus folgenden Gründen auf:

• Falsch eingebaute Konstruktion oder in ihrer Herstellung verwendete Materialien von schlechter Qualität. Während des Betriebs der Säule können sie beispielsweise ausbrennen.

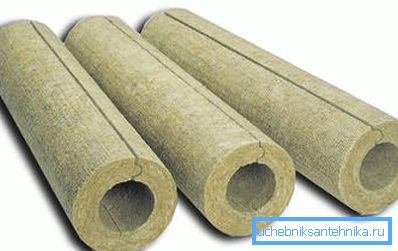

• Schlechte thermische Isolierung der Struktur oder deren Fehlen, was zur Bildung einer großen Kondensatmenge führt.
• Verletzung der Integrität des Systems.

Tipp! Wenn das Haus bereits über einen Kamin, Kessel oder ein anderes Gerät mit einem ausgestatteten Kamin verfügt, kann die Abzugshaube daran angeschlossen werden. Es muss jedoch beachtet werden, dass nicht mehr als zwei Geräte an einen Schornstein angeschlossen werden dürfen. Beim Anschluss an das Heizgerät sollte der Kamin nicht gleichzeitig funktionieren.

Fazit

Rohre für Gassäulen sind ein Mittel zum normalen Betrieb des Geräts sowie zum Schutz vor Kohlenmonoxid- und Gasaustritt aus der Rohrleitung bei einer Funktionsstörung des Geräts. Daher müssen bei der Installation der Struktur alle oben genannten Anforderungen strikt eingehalten werden.

In dem Video in diesem Artikel erhalten Sie weitere Informationen zu diesem Thema.
