Rohr für den kessel - herstellung und installation

Ein wichtiger Punkt bei der Installation eines Heizkessels ist die Installation des Schornsteins und unabhängig davon, ob der Kessel mit Festbrennstoff oder mit Gas betrieben wird. Die Sicherheit des Heizsystems und seine Effizienz hängen hauptsächlich davon ab. In diesem Artikel wird beschrieben, wie Sie ein Rohr für den Kessel herstellen und dessen Installation durchführen.

Rohrherstellung

Grundvoraussetzungen

Das Vorhandensein des Abgaskanals ist eine der wichtigsten Bedingungen für die Verwendung des Kessels. Es ist für den Abzug toxischer Verbrennungsprodukte nach außen erforderlich. Es muss gesagt werden, dass ein solches Rohr in der Regel komplett mit einem Heizkessel geliefert wird. In einigen Fällen kann es jedoch erforderlich sein, es unabhängig zu machen, beispielsweise aufgrund der Konfiguration der Räumlichkeiten.

Es ist nicht schwierig, die Struktur herzustellen. Das Wichtigste ist, dass sie bestimmte Anforderungen erfüllt, die wir im Folgenden betrachten werden:

• Das Kaminmaterial muss nicht brennbar sein..
• Der Mindestquerschnitt des Schornsteins sollte mindestens 250 x 250 mm betragen. Der Durchmesser wird abhängig von der Fläche des Kesselkamins berechnet;
• Die Fugen der Bauteile müssen abgedichtet sein.. Die Versiegelung erfolgt auf natürlichem Weg durch nicht brennbare Materialien.
• Wenn das Design aus mehreren Abschnitten besteht, sollte jeder obere Abschnitt unten platziert werden.

Wenn Sie diese Regeln kennen, ist es nicht schwierig, den Schornstein oder den Schornstein auszuführen. Das einzige, was Sie für die Auswahl des Materials für die Herstellung benötigen.

Materialien

Vor nicht allzu langer Zeit wurden Schornsteine ​​hauptsächlich aus Ziegeln gebaut. In letzter Zeit sind jedoch viele andere Optionen aufgetaucht. Als nächstes betrachten wir die häufigsten:

Herstellung

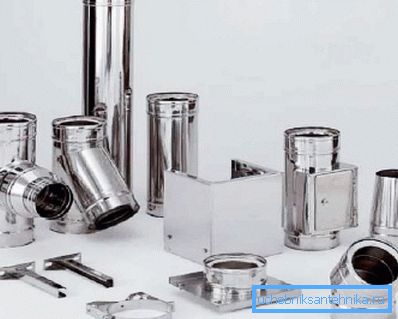

Bei der Herstellung des Schornsteins werden Rohre vorbereitet, die anschließend zu einem einzigen System zusammengefügt werden. In diesem Stadium ist es daher nur erforderlich, die Länge der Rohre zu berechnen und sie zu schneiden. Danach können Sie mit der Installation fortfahren.

Rohrinstallation

Grundvoraussetzungen

Für die Installation von Schornsteinen und Kaminen gelten einige wichtige Anforderungen:

• Der Schornsteinkanal sollte senkrecht aufgestellt werden (die maximale Abweichung darf nicht mehr als 30 Grad pro Meter betragen) und sollte nicht über die gesamte Länge verengt und verlängert werden.

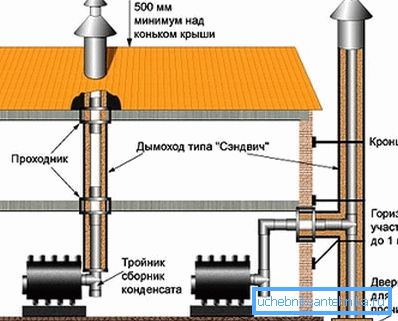

• Das Rohr sollte über den Kamm des Hauses hinausragen, wodurch ein Luftaustritt verhindert und eine hochwertige Rauchabgabe gewährleistet wird. Die Höhe hängt von der Position des Kamins ab:

• Wenn das Dach flach ist, sollte sich das Rohr einen Meter über dem Dach befinden.
• Beim Abnehmen der Struktur vom First pro Meter sollte die Höhe darüber mindestens 0,5 Meter betragen.
• Wenn ein Rohr 2-3 Meter vom First entfernt wird, kann es bündig eingestellt werden.
• Wenn das Dach an ein höheres Gebäude angrenzt, sollte der Kamin über das Dach steigen.

Es ist auch zu berücksichtigen, dass die Mindestrohrhöhe für einen Festbrennstoff- oder Gaskessel 5 Meter beträgt.

• Bei Kurven sollte die Länge der horizontalen Abschnitte einen Meter nicht überschreiten.

Beachten Sie! Wenn der Schornstein mehr als 1,5 m über dem Dach angehoben wird, muss er mit Klammern befestigt werden.

Die Gehwege

Alle Arten von Schornsteinen für Kessel sind in zwei Arten unterteilt:

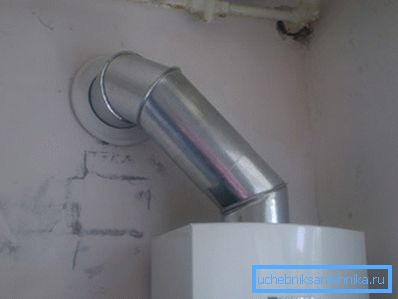

• Outdoor - durch die Wand oder das Fenster zur Straße und dann an der Außenwand entlang.

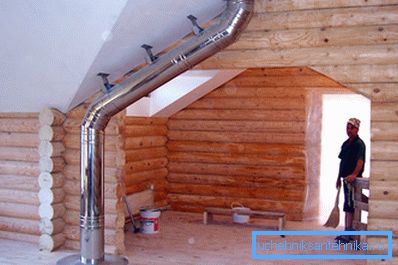

• Intern - der Hauptteil der Struktur befindet sich im Haus. Fahren Sie durch die Überlappung des Dachbodens und der Überdachung auf die Straße.

In jedem Fall ist der schwierigste Moment der Installation die Durchlassvorrichtung. Tatsache ist, dass der Kamin nicht neben brennbaren Materialien sein sollte (der Abstand sollte 13 bis 25 Zentimeter betragen), da er auf eine hohe Temperatur erhitzt wird. Dies gilt insbesondere für Festbrennstoffkessel. Gleichzeitig muss die Durchgangseinheit luftdicht sein.

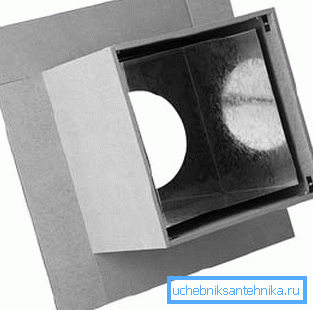

Um dieses Problem zu lösen, wird üblicherweise ein Kanal verwendet, der auch als Durchführung bezeichnet wird. Diese Konstruktion kann aus Stahl oder Minerit bestehen. Der Raum zwischen dem Kasten und dem Rohr ist mit Isoliermaterial gefüllt - es kann sich um Mineralwolle, Blähton oder sogar Sand handeln.

Zur Abdichtung des Durchgangs durch das Dach in einer speziellen Ausführung mit Schürzen. Das Abdichten der Fugen erfolgt mit hitzebeständigem Dichtungsmittel. Das Wandprofil, das an das Rohr und das Dach angrenzt, besteht üblicherweise aus Kupfer, Stahl oder verzinkt.

Installationsverfahren

Die Installation der Rohrleitung zum Heizkessel erfolgt in folgender Reihenfolge:

• Das erste, was Sie tun müssen, ist das Markup an der Decke, entsprechend der Größe des Durchgangsprofils, und ein Loch in die Decke der gewünschten Größe zu schneiden.
• Als nächstes wird ein Durchgangskasten in das Loch eingeführt.

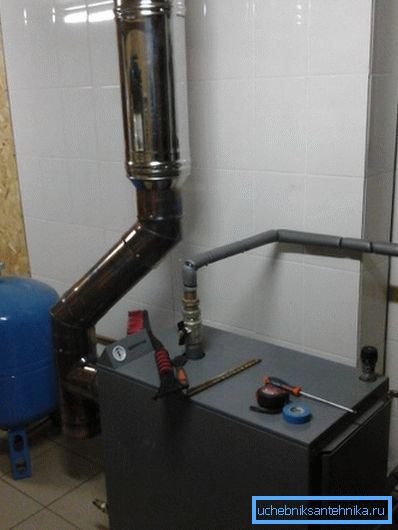

• Dann wird ein Rohr durch das Verbindungsrohr gezogen und mit dem Auslassrohr des Kessels verbunden. So erhält das Wärmerohr des Kessels eine enge Fortsetzung in Form eines Schornsteinsystems. Die Verbindung ist mit einer Asbestschnur abgedichtet.
• Danach erfolgt der Einbau der Zugangsöffnung in die Überdachung. Für diese Zwecke kann ein spezielles Traversensystem ausgeführt werden.
• Am Ende der Arbeit wird ein Außenrohr durch das Verbindungsrohr geführt und mit dem Rohr des inneren Teils des Schornsteins verbunden.

Hier vielleicht die gesamte Kurzanleitung für die Installation des Schornsteins. Nach dem Einbau muss die Struktur isoliert und ein Funkenschutz von oben angebracht werden.

Wärmeisolierung

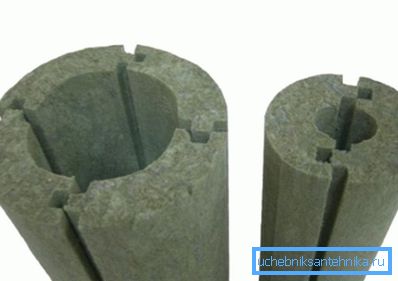

Ein obligatorisches Element des Schornsteins ist die Wärmedämmung. Es verhindert die Bildung von Kondensation. Als Isoliermaterial wurde Mineralwolle verwendet, die einfach um das Rohr gewickelt wird.

Der Wärmeisolator muss durch ein Gehäuse geschützt werden, er besteht normalerweise aus verzinktem Stahl.

Tipp! Um keine thermische Isolierung von Rohren durchzuführen, ist es möglich, einen Kamin aus speziellen Sandwichrohren herzustellen, die anfangs zwei Wände haben. Zwischen den Wänden befindet sich ein Wärmeisolator.

Hauptfehler

Häufiger machen alle Anfänger, die Kesselrohre bauen, mit eigenen Händen die folgenden Fehler:

• Verwenden Sie Materialien, die für den Kamin nicht geeignet sind (Asbest, Aluminium).
• Während des Einbaus ermöglichen sie, dass der Schornstein mit der Decke oder dem Dach in Kontakt kommt, was zum Verbrennen oder sogar zum Brand von Material führt (gilt für Festbrennstoffkessel).
• Unzureichend abgedichtete Rohrverbindungen, die zum Eindringen von Rauch in den Raum führen. Es kann gesundheitsschädlich sein.
• Unzureichende Wärmeisolierung der Struktur - sogar die Vereisung des Gaskesselrohrs kann die Folge sein, insbesondere wenn der Kessel gelegentlich verwendet wird, beispielsweise in der Hütte.

Schornsteinpflege

Damit das Schornsteinsystem die Aufgabe effektiv bewältigen und so lange wie möglich arbeiten kann, ist es erforderlich, die Wartung von Zeit zu Zeit durchzuführen:

• Vor jeder Heizperiode muss die Struktur auf Rost, Risse oder andere Defekte geprüft werden, die zu einer Druckentlastung des Systems und dem Eindringen von Verbrennungsprodukten in den Raum führen können.

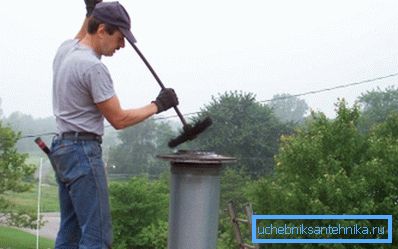

• Wenn der Kessel mit Festbrennstoffen betrieben wird, muss die Anlage jedes Jahr gereinigt werden. Andernfalls verringert sich nicht nur die Kapazität, sondern es besteht auch die Gefahr der Rußentzündung. Es ist keine mechanische Reinigung erforderlich, das Verfahren kann durch Verbrennen spezieller chemischer Verbindungen im Kessel durchgeführt werden.

Beachten Sie! Die Inspektion erfordert nicht nur den Schornstein, sondern alle anderen Elemente des Systems. Dies gibt Zeit, um das Problem zu finden und zu beheben. Wenn zum Beispiel der Boiler kocht und die Rohrleitungen kalt sind, funktioniert die Pumpe höchstwahrscheinlich nicht oder der Filter ist verstopft.

Hier vielleicht alle wichtigen Punkte der Herstellung und Installation von Rohren für den Kessel.

Fazit

Die Kesselanlage erfordert einen verantwortungsvollen Umgang, da die Sicherheit aller Bewohner des Hauses davon abhängt. Darüber hinaus wird die Einhaltung aller oben genannten Standards das System effizienter machen.

Im Hinblick auf die technische Seite des Problems machen Sie dann den Schornstein und führen Sie die Installation unabhängig von der Leistung jedes Heimmeisters durch. In dem Video in diesem Artikel erhalten Sie weitere Informationen zu diesem Thema.
