Rohr einfädeln: 2 wege, um eine zuverlässige verbindung

In der letzten Zeit bestehen die meisten Pipelines unabhängig von ihrer Größe und Funktionalität aus Kunststoff oder anderen modernen Materialien. Manchmal müssen jedoch auch Metallprodukte repariert oder installiert werden. Daher ist es unwahrscheinlich, dass Anweisungen zum Schneiden von Rohrgewinden zum Verbinden dieser oder anderer Teile für Sie überflüssig sind.

Varianten von Gewindeanschlüssen

Es gibt viele verschiedene Schnitzarten. Es gibt metrisch und Zoll, rechts und links sowie verschiedene Formen des Profils. In den meisten Fällen arbeiten Sie jedoch nur mit Triangular.

Betrachten wir andere Unterschiede.

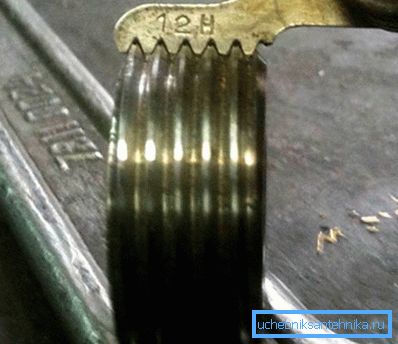

Inch zeichnet sich durch Folgendes aus:

• Alle Markierungen auf dem Schneidwerkzeug sind in Zoll angegeben.
• im Profil sieht es aus wie ein gleichschenkliges Dreieck, dessen Scheitelwinkel 55 Grad beträgt;
• Der Abstand zwischen den Spulen ist größer, da die Verbindung dauerhafter ist.

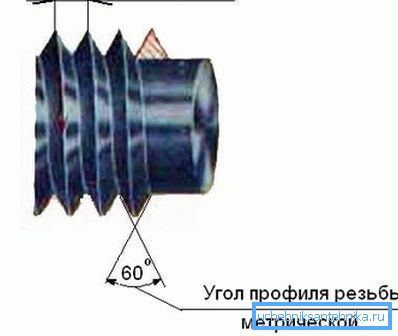

Metrische Funktionen:

• Maße und Markierungen erfolgen in Millimetern;
• Jede Runde hat die Form eines gleichseitigen Dreiecks;
• der Abstand zwischen benachbarten Windungen ist kleiner als der Zoll.

Die erste dient zum Anschluss von Wasser- und Abwassersystemen sowie von Metrik - in allen anderen Fällen.

Bei den anderen Einstufungskriterien ist hier alles offensichtlich:

• Bei Rechtsgewinde wird die Mutter im Uhrzeigersinn verschraubt;
• Beim Schneiden auf der linken Seite muss die Mutter gegen den Uhrzeigersinn gedreht werden, um sie zu fixieren.

Methode 1. Elektrowerkzeug verwenden

In der modernen Industrie werden viele Elektrowerkzeuge hergestellt, die sowohl professionellen Bauarbeitern als auch denen, die es lieben, etwas mit ihren eigenen Händen zu tun, die Arbeit erleichtern und beschleunigen.

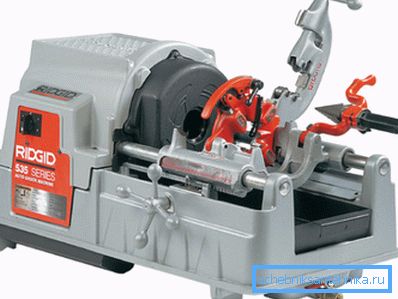

Daher ist es nicht verwunderlich, dass in Baumärkten eine Maschine zum Schneiden von Gewinden an Rohren verkauft wird, was eine qualitativ hochwertige und zuverlässige Verbindung ermöglicht, insbesondere bei kleinen Werkstücken, die beim manuellen Schneiden schwer zu befestigen sind.

Dieses Gerät ist mit einem leistungsstarken Elektromotor mit einem Getriebe ausgestattet, das das Schneidwerkzeug, die Matrizen (Lerka) mit verschiedenen Durchmessern, dreht. Sie müssen nur den Starthebel drücken und warten, bis der Vorgang abgeschlossen ist.

Eine solche Vorrichtung zum Schneiden von Gewinden an Rohren hat jedoch einen Nachteil. Bei der Bearbeitung einer großen Anzahl von Rohlingen kann die Matrize überhitzen und brechen. Dies geschieht nicht, wenn Sie beim Schneiden Pausen einlegen, aber es stellt sich die Frage, ob das Gerät gekauft werden soll, dessen Preis recht hoch ist.

Es sind einige wichtige Nuancen zu beachten:

• Mit Elektrowerkzeugen ist es sehr schwierig, lange Fäden an Werkstücken mit einem Durchmesser von mehr als 1 Zoll zu schneiden;
• Maschine zum Schneiden von Gewinden an den Rohren kann nicht funktionieren, wenn das Teil zu nahe an der Wandoberfläche installiert ist.

Tipp! Es wird empfohlen, einen Elektroschrauber nur zu erwerben, wenn Sie sich fachgerecht mit der Installation und Reparatur von Wasserversorgungssystemen, einschließlich Metallrohren, beschäftigen. Wenn Teile nur von Zeit zu Zeit bearbeitet werden müssen, ist es besser, einen manuellen Satz zum Schneiden von Gewinden an Rohren zu kaufen, dessen Fähigkeiten für die meisten Anwendungen ausreichend sind.

Methode 2. Manuelles Einfädeln

Gewindezuweisung und verwendete Werkzeuge

Bevor Sie direkt zum Arbeitsablauf gehen, sollten Sie entscheiden, warum Sie einen Thread benötigen.

Tatsache ist, dass nur mit Hilfe dieser Art von Verbindungen verbunden werden:

• Kunststoffteile mit Metall;
• Ventile und andere ähnliche Teile;
• Armaturen.

Derzeit zum Schneiden verwendet:

• Sonderform (Lerka);
• Schraubstempel (oder wie der Verein zum Schneiden von Rohrgewinden genannt wird).

Mit Hilfe dieser Werkzeuge ist es möglich, die Verbindung von Produkten für jeden Zweck und Durchmesser durchzuführen.

Tipp! Wenn Sie noch keine Erfahrung mit Sanitärinstallationen haben, ist es ratsam, eine Schraubendüse mit einer axialen Führung zu verwenden, die den Prozess vereinfacht. Die Verwendung von Würfeln erfordert einige Fähigkeiten. Andernfalls besteht die Gefahr, dass Werkzeug und Rohr beschädigt werden.

Vorbereitungsphase

Nachdem Sie das von Ihnen ausgewählte Werkzeug zum Schneiden von Gewinden an Rohren gekauft haben, beginnen wir mit der Ausführung der Arbeit.

Bereiten Sie zuerst den Vorrat richtig vor:

• das Rohr wird von Korrosionsspuren, Resten der vorhandenen Beschichtung, Schmutz und Staub gereinigt, bis ein charakteristischer metallischer Glanz auftritt;
• vom Ende des Werkstücks mit Hilfe einer Feile wird die Fase entfernt;
• Die Schneidstelle ist gut geschmiert, um die Arbeit des Schneidwerkzeugs zu erleichtern.

Wenn Sie eine Platte verwenden, wird empfohlen, vor Beginn der Arbeit an einem Abschnitt der alten Rohrleitung zu üben. Bei falsch hergestelltem Gewindeanschluss können die erforderlichen Details nicht miteinander verbunden werden.

Darüber hinaus wird empfohlen, beim Kauf eines Werkzeugs nicht zu sparen. Nicht standardisierte Düsen oder Rohrstopfen können die gesamte Rohrleitung beschädigen.

Gewindeschneiden mit Matrize

In dem Fall, in dem Sie zur Herstellung von Compounds verwendet werden, wird wie folgt vorgegangen:

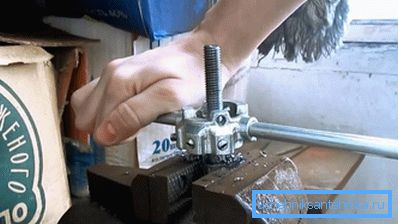

1. Das Rohr wird in einen Schraubstock eingespannt oder auf andere geeignete Weise befestigt. Es ist notwendig, dass das Werkstück während des Betriebs vollständig stillsteht und sicher befestigt ist.

1. Die Matrize mit dem erforderlichen Durchmesser wird in eine spezielle Halterung eingesetzt und dort mit Hilfe geeigneter Schrauben befestigt.

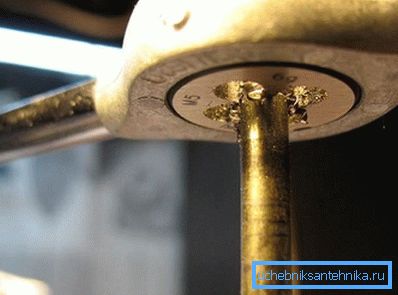

2. Auf das Rohr und die Düse wird ein Schmiermittel aufgetragen, das die Arbeit erleichtert und die Instrumente vor Beschädigungen schützt.
3. Dann sollten Sie das Werkzeug vorsichtig am Ende des Werkstücks platzieren und durch Drehen im Uhrzeigersinn die erste Umdrehung abschneiden.

1. Denken Sie daran, dass die Platte streng senkrecht zum Werkstück liegen muss.
2. Nachdem Sie die Verbindung in der gewünschten Länge hergestellt haben, lösen Sie das Werkzeug und führen Sie es erneut über die Verbindung.

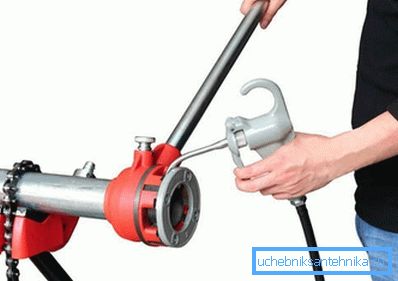

Arbeiten Sie mit dem Schneckenwerkzeug

Mit diesem Gerät können Sie problemlos den Faden abschneiden, selbst unerfahrene Master. Es stellt die gleiche Platte dar, ist aber zusätzlich mit einer Führungseinrichtung und einer Ratsche ausgestattet. Meist verkauft in einem Set mit Leerk verschiedenen Größen.

Die Arbeit ist wie folgt:

1. Die Schraubmatrize der gewünschten Größe wird in die Ratsche eingebaut und fixiert.
2. Am Rohrende und am Werkzeug wird Schmiermittel aufgetragen.
3. Die Führung wird am Ende des Rohrs angebracht. Dies stellt sicher, dass das Schneidwerkzeug streng senkrecht steht.
4. Zum Schneiden sollte die Ratsche drehen.
5. Dabei müssen Sie zusätzlich den gewünschten Bereich des Werkstücks schmieren.

Die Gründe für das Auftreten eines fehlerhaften Fadens

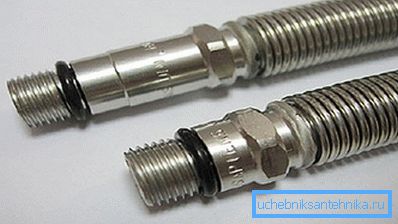

Wenn Sie die oben aufgeführten Anforderungen nicht einhalten, kann sich der Faden als fehlerhaft erweisen, wodurch die Ventile oder Anschlüsse für Abwasserrohre nicht von hoher Qualität sind und fest sitzen.

Die häufigsten Ursachen für die Ehe sind:

• falsch gewählte Werkzeuge - der Durchmesser des Rohrs und der Platte, der Verbindungsschritt oder das Aussehen stimmen nicht überein;
• schlechte Qualität stirbt oder Diäten - wenn die Schneide beschädigt oder stumpf ist, funktioniert eine Qualitätsverbindung nicht;
• unzureichende Schmiermittelmenge;
• Verwenden Sie Matrizen ohne entsprechende Erfahrung in der Arbeit.

Fazit

Die Verschraubung ist trotz der Schwierigkeiten bei der Herstellung eine der zuverlässigsten und haltbarsten. Weitere Informationen zum Pipeline-Installationsvorgang finden Sie im Video in diesem Artikel.
