Rohr 160 bis 160: detaillierte übersicht und umfang

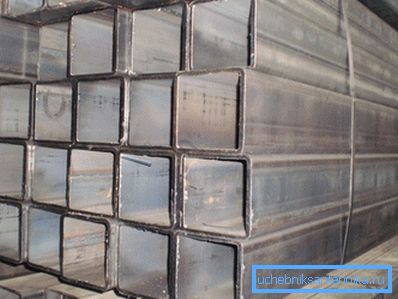

Profilrohre unterscheiden sich sehr von ihren "runden Gegenstücken". Die rechteckige, quadratische oder ovale Form macht es unmöglich, sie beispielsweise als Sanitär- oder Abwasserrohrleitung zu verwenden, eröffnet jedoch zahlreiche andere Möglichkeiten. Insbesondere ermöglichen die flachen Kanten, dass sie für die Konstruktion von Rahmen für verschiedene Strukturen verwendet werden.

Gesetzliche Anforderungen an das Profilrohr

Selbst wenn die Pipeline für geschäftliche Zwecke verwendet wird und alle Arbeiten von Hand ausgeführt werden, ist es nicht unangebracht, sich mit den Standards vertraut zu machen.

Sie können mehrere solcher Dokumente gleichzeitig auswählen, die sich auf Merkmale, Kennzeichnungsregeln, den Produktionsprozess und die Lagerung einer quadratischen Rohrleitung beziehen:

• GOST 8639-68 - Das Dokument zeigt die Reichweite pro Quadratleitung, legt die Kennzeichnungsregeln und die grundlegenden Anforderungen für die geometrischen Abmessungen fest.
• GOST 8639-82 - enthält dieselben Daten mit geringfügigen Änderungen;

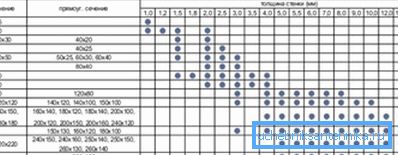

• GOST 30245-2003 - das letzte aufsichtsrechtliche Dokument, das die Daten nicht nur durch eine Pipeline mit einem Quadrat, sondern auch mit einem rechteckigen Querschnitt kombiniert. Darüber hinaus tauchten im Produktmix einige neue Größen auf, die in den Dokumenten der vergangenen Jahre nicht enthalten waren. Neben den geometrischen Eigenschaften wird auch das Gewicht der Rohrleitung im Produktmix angegeben. Beispielsweise beträgt das Gewicht einer Rohrform mit den Abmessungen 160x160x6 28,29 kg / Meter. m

Anforderungen an geometrische Eigenschaften

Profilpipelines werden häufig als tragende Strukturen verwendet, daher spielt die Einhaltung der Geometrie des Abschnitts über die gesamte Länge eine besonders wichtige Rolle.

Dementsprechend sind die Anforderungen ziemlich hoch:

• Der Winkel zwischen den Wänden der Rohrleitung muss 90 ° betragen. Der maximale Fehler beträgt 1,5?;

Beachten Sie! Wenn der Querschnitt der Rohrleitung sehr stark vom Quadrat abweicht, ist es schwieriger, der Verformung der Verdrehung standzuhalten. Dies kann die Festigkeit der gesamten Struktur beeinflussen.

• die zulässige Krümmung der Oberfläche der Rohrleitung beträgt 1 mm / 1 m Länge, aufgrund dieser Begrenzung wird die zulässige Gesamtkrümmung über die gesamte Länge berechnet;
• Die zulässige Torsion wird mit der Formel 2 mm + 0,5 mm berechnet. • L, wobei L die Länge des gesamten Rohrs ist;
• zusätzlich wird die rechtwinkligkeit des schnittes kontrolliert. Das heißt, die Längen auf allen Flächen sollten gleich sein (Abweichungen in der Länge sind bis zu +60 mm für Rohrleitungen mit mehreren und mehreren Längen zulässig).
• Die Wandstärke muss mit dem Blech übereinstimmen, aus dem das Rohr erstellt wurde. Dieser Parameter beeinflusst das Gewicht stark, so dass das Gewicht der Rohrleitung 160x160x6 28,29 kg / bar beträgt. m, aber bei einer Zunahme der Dicke von nur 1 mm steigt dieser Wert bereits auf 32,31 kg / bar. m

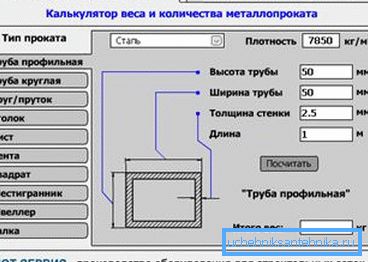

Beachten Sie! Genauer gesagt kann das Gewicht der Pipeline mit speziellen Online-Rechnern ermittelt werden. So können Sie nicht nur die Geometrie des Profils berücksichtigen, sondern auch das Material, aus dem das Rohr hergestellt wird.

Besonderes Augenmerk wird auf den Rundungsradius gelegt. Die Norm besagt, dass der Krümmungsradius die doppelte Dicke des Metalls nicht überschreiten sollte.

Natürlich gibt es eine gewisse Toleranz in dieser Frage, der Bereich der zulässigen Krümmungsradien hängt von der Wandstärke ab:

• bei einer Dicke von weniger als 6,0 mm sollte der Wert des Krümmungsradius im Bereich von 1,6 bis 2,4 Metalldicken liegen;
• Bei einer Dicke von 6,0 - 10,0 mm sollte der Radius 2,0 bis 3,0 Wandstärke nicht überschreiten.
• Wenn die Dicke 10 mm überschreitet, kann der Radiuswert im Bereich von 2,4 - 3,6 Metalldicke liegen.

Wenn die Höhe des Abschnitts 100 mm nicht überschreitet, beträgt die Toleranz ± 0,8%. Wenn die Profilgröße mehr als 100 mm beträgt, sollte der Fehler ± 1% nicht überschreiten (Mindestwert ± 0,5 mm).

Technologische Anforderungen

Neben der exakten Einhaltung der geometrischen Abmessungen muss das Profilrohr mehrere andere Kriterien erfüllen. Indikatoren wie Schnittqualität, Lage der Schweißnaht und Festigkeit werden zwangsläufig überprüft.

Beachten Sie! In Bezug auf die Schnittqualität gibt es dann einen Blick auf das Vorhandensein von Graten. Damit der Kunde sie nicht mit eigenen Händen reinigen muss, werden sie bereits im Werk entfernt.

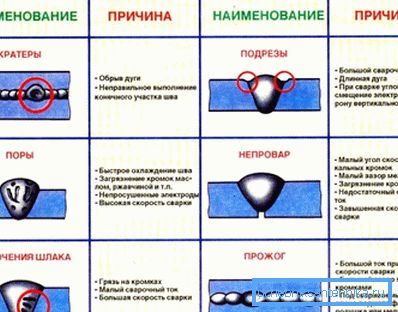

Besonders sorgfältig kontrollierte Schweißnaht, weil dies theoretisch der gefährlichste Ort in der Rohrleitung ist. Bei unvollständigem Schweißen, Nichtbeachtung der Schweißtechnik, kann das Rohr bei Belastung einfach platzen.

Um dies zu vermeiden, müssen Sie die folgenden Regeln beachten:

• Die Schweißnaht sollte von der Rohrleitungsflosse entfernt sein. Der Mindestabstand beträgt das Vierfache der Metalldicke;
• Fehlen einer Durchdringung ist erlaubt (d. h. Stellen, an denen sich die Nahtkanten nicht treffen). Bis zu 50 mm unvollständige Durchdringung sind pro 1 m Länge zulässig, die maximale Länge eines solchen Abschnitts ist jedoch auf 20 mm begrenzt.

• Die Zugfestigkeit der Naht sollte 95% der Festigkeit des Metalls betragen, aus dem das Rohr besteht. Die Kosten des Fehlers sind möglicherweise zu hoch.
• Damit die Schweißnaht die Installation nicht stört, wird ein Grat entfernt (nur außen). Wenn die Wandstärke 4 mm nicht überschreitet, sollte die Naht nicht mehr als 0,5 mm über das Metall hinausragen, bei einer Dicke von mehr als 4 mm steigt die zulässige Erhöhung auf 1,0 mm.

Auch bei der Abnahme wird eine rein visuelle Prüfung der Metalloberfläche durchgeführt. Es ist unerwünscht, dass das Metall tiefe Serifen, eine dicke Schicht aus Zunder oder Rost aufweist. Diese Phänomene sind zulässig, sollten jedoch die Dicke beim Reinigen der Rohrleitung nicht beeinflussen. Detailliertere Anweisungen zur Qualitätskontrolle sind in der Norm selbst enthalten.

Die Wahl des Materials für das Profilrohr

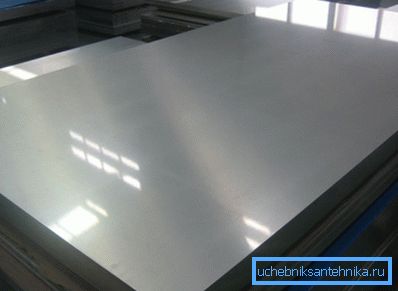

Das Ausgangsmaterial für ein Vierkantrohr ist Stahlblech. Dies ist die Hauptanforderung von GOST 30245-2003.

Beim Material kann zwischen verschiedenen Stahlsorten gewählt werden, die am häufigsten verwendet werden:

• Baustähle;
• niedriglegierte Stähle;
• Kohlenstoff;
• allgemeiner Zweck.

Das Hauptkriterium für die Materialauswahl sind die Bedingungen der Rohrleitung.

Beispiele für die Verwendung eines Vierkantrohrs

Aufgrund der hohen Festigkeit machten die Profilrohre eine gute Konkurrenz zu den üblichen Kanälen und I-Trägern. Dies wird durch das geringe Gewicht einer solchen Rohrleitung erleichtert, da das Gewicht des Profilrohrs 160 × 160 × 5 23,83 kg / pog beträgt. m

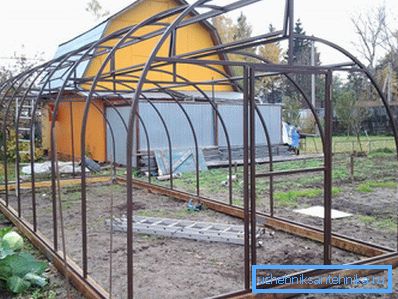

Meistens wird der Profilstahl als Rahmen für leichte Konstruktionen verwendet, z. B. Hangars, Gewächshäuser, Stifte für Vieh usw. Kleine Größen können erfolgreich für den Bau eleganter und haltbarer Schuppen, Vordächer, Zäune an Sommerhäusern verwendet werden.

Größere Größen werden in PGS häufig verwendet. Beispielsweise kann ein Vierkantrohr mit großem Querschnitt als permanente Schalung wirken. Dadurch wird Zeit bei der Konstruktion gewöhnlicher Holzschalungen eingespart und die Festigkeit der Konstruktion erhöht.

Zusammenfassend

Profilrohre - ein beliebter Baustoff. Aufgrund der hohen Festigkeitseigenschaften können sie nicht nur im privaten Bereich effektiv eingesetzt werden, sondern auch in Sand- und Kiesmischungen (siehe auch den Artikel Prub PE - Materialeigenschaften und verschiedene Montagemöglichkeiten).

Die Informationen in diesem Artikel helfen, einen allgemeinen Eindruck von den quadratischen Rohren zu gewinnen und die Wahl der Größe zu bestimmen.

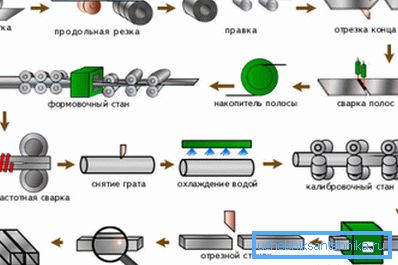

Das Video in diesem Artikel zeigt die Hauptschritte der Produktion einer quadratischen Pipeline.
