Rohr 09g2s: verwendete rohstoffe, produktionstechnologie,

Welche Art von Stahl ist 09g2s? Wie ist seine Zusammensetzung? Was ist und nach welchen Maßstäben wird ein Rohr aus diesem Stahl hergestellt - etwa Rohr 219-8 09g2s? Was ist die Herstellungstechnologie dieser Produkte? Versuchen wir, die Antworten zu finden.

Stahl 09g2s

Dies ist der Name von niedriglegiertem Baustahl für geschweißte Stahlkonstruktionen. Die Arbeitstemperaturen liegen zwischen -70 und + 425 ° C, was den Einsatz des Materials unter anderem in den strengsten Klimazonen sowie für den Transport von Hochtemperaturgasen und -flüssigkeiten ermöglicht.

Die gesamte chemische Zusammensetzung ist wie folgt:

Merkwürdig: In dem in der Russischen Föderation eingeführten Benennungssystem gibt der Name der Stahlsorte die Kohlenstoffmenge in 0,09% und nicht die maximal zulässige 0,12 an. Die übrigen Symbole bezeichnen Mangan (bis zu 2%) und Silizium (weniger als 1%).

Was können Sie sonst noch über diese Marke sagen:

• Es ist stärker als die meisten Stahls., Der Preis liegt ungefähr auf dem gleichen Niveau (etwa 25.000 Rubel pro Tonne).
• Hohe Viskosität, in Verbindung mit einer geringen Menge an Kohlenstoff bleibt auch bei starkem Frost bestehen.
• Was besonders nützlich ist - beim Schweißen gibt es keine Verhärtung oder Überhitzung, die plastischen Eigenschaften beeinflussen. (Siehe auch den Artikel Schweißnahtrohr: Merkmale.)

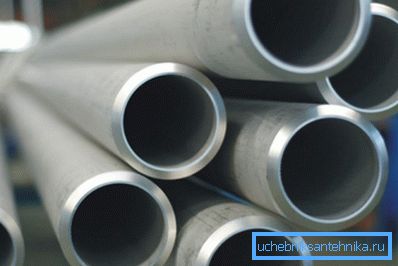

Pfeifen

Welche Rohre aus Stahl 09g2 sind im Handel erhältlich? Da es sich um ein außergewöhnlich starkes Metall handelt, ist es logisch anzunehmen, dass diese Qualität gefragt ist. Und in der Tat: Stahl ist vor allem bei der Herstellung nahtloser Rohre gefragt.

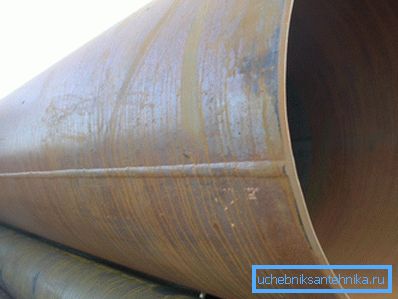

Die Gründe dafür sind klar: Die elektrische Längsschweißnaht ist immer der Schwachpunkt der Rohrleitung. Und wo besondere Beständigkeit gegen hydraulischen Druck erforderlich ist, versuchen sie, ihn zu beseitigen.

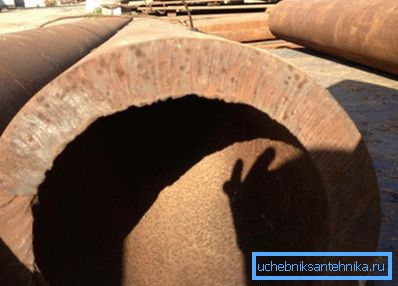

Wofür werden nahtlose Rohre verwendet? Es ist klar, dass für die Installation von Hausinstallationen mit eigenen Händen ihre Stärke etwas überflüssig ist: Der Hauptanwendungsbereich sind Hochdruckleitungen verschiedener Zwecke. So ist das Rohr 168x14 St 09g2s mit einer Wandstärke von 14 Millimeter für einen Arbeitsdruck von über 11 MPa (100 Atmosphären) ausgelegt.

Produktionstechnik

Die moderne Industrie produziert nahtlose Stahlrohre auf zwei Arten: Warm- und Kaltverformung. Was heißt das konkret? Wir beschreiben kurz die Hauptschritte der Produktion.

Heiße Verformung

1. Ein fester zylindrischer Barren (Stab) wird in einem Ofen angeordnet, wo er auf eine Temperatur erhitzt wird, bei der der Stahl zu Kunststoff wird.
2. In der Durchstechmühle verwandelt sich das Rohr in einen Hohlzylinder - eine Hülse.
3. Ein mit hitzebeständigen Schmiermitteln beschichteter Dorn wird in die Hülse eingeführt und bildet seinen Innendurchmesser.
4. Nach dem erneuten Erhitzen wird die Hülse auf dem Dorn gerollt, indem der Durchmesser des Walzens nacheinander reduziert wird.
5. Der kalibrierte und abgekühlte Barren wird nach dem Entfernen des Dorns in Stücke der gewünschten Länge geschnitten, durchläuft die Qualitätskontrolle und wird an das Fertigwarenlager geschickt.

Kalte Verformung

Der entscheidende Unterschied dieser Technologie besteht darin, dass sich der Liner nach dem Durchstechwerk abkühlt und bei einer Temperatur weit unter dem Punkt der Rekristallisation des Stahls verformt wird.

Wichtig: Nach den Walzen wird das Werkstück temperiert (Erwärmung gefolgt von langsamer Abkühlung). Dadurch werden die während des Verformungsprozesses angesammelten inneren Spannungen beseitigt, was die Duktilität und die Endfestigkeit der Produkte positiv beeinflusst.

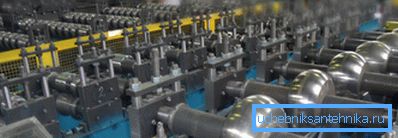

Profilierung

Ein nahtloses Profilrohr - quadratisch oder rund - wird aus demselben runden Barren erhalten, wiederum durch Verformung der Walzen mit vorläufiger Erwärmung oder anschließender Wärmebehandlung.

Sortiment

Welche Rohrgrößen gibt es im Verkauf? Die warmgewalzten Rohre sind in GOST 8732-78 und kaltverformt - in GOST 9734-75 enthalten. Für die Profilprodukte gibt es eigene Maßstäbe: Das quadratische Sortiment finden Sie in GOST 8639-82, rechteckig - in GOST 8645-68.

Warm gewalzt

Laut GOST bietet 8732-78 folgende Größen an:

• Durchmesser - von 20 bis 530 mm.

Hinweis: In Abstimmung mit dem Kunden können Produkte mit einem Durchmesser von 550 mm hergestellt werden.

• Wandstärke - von 2,5 bis 75 mm.

Neben der Größenliste enthält die Norm Anweisungen für Hersteller zu Grenztoleranzen:

Kaltgeformt

Kaltgewalzte Rohre haben laut GOST 8734-75 einen leicht unterschiedlichen Größenbereich.

• Der minimale Außendurchmesser beträgt 5 mm, der maximale Durchmesser 250.
• Wandstärke - von 0,3 bis 24 mm.

Vorhandene Toleranzen:

• Bei einem Außendurchmesser von bis zu 10 mm ist eine Abweichung von maximal 0,15 mm zulässig.
• Für 10-30 - 0,30 mm.
• Für 30-50 - 0,4 mm.
• Bei einem Querschnitt von mehr als 50 mm sollte die Abweichung 0,8% des Nennwerts nicht überschreiten.

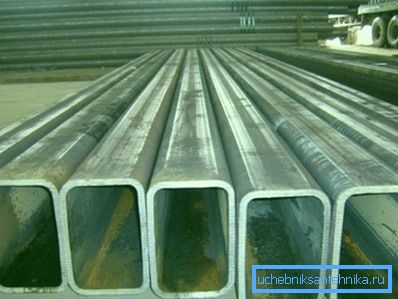

Rechteckig

Größen reichen von 15x10 bis 180x150; Darüber hinaus sieht der Standard Sondergrößen vor - bis zu 230 x 100. Wandstärke - von 1 bis 12 (für Produkte mit Sondergrößen - bis 20) mm.

Platz

Hier beträgt die Mindestgröße 10 mm mit einer Millimeterwand. Maximal - 180 bei einer Wandstärke von 14 mm.

Fazit

Wir hoffen, dass wir die Neugier der Leser auf dem Gebiet der Bekanntschaft mit eher exotischen Rohrprodukten befriedigen konnten. Das Video in diesem Artikel enthält wie immer zusätzliche Informationen. Erfolge!
