Rechteckrohre: technische daten und messgerät

Teile, die einen inneren Hohlraum und einen Querschnitt in Form eines Quadrats oder Rechtecks ​​aufweisen, werden als geformte Rohre bezeichnet. Sie werden oft verwendet, um verschiedene Designs mit ihren eigenen Händen herzustellen. Mit dem untenstehenden Material können Sie die gesamte Vielfalt der vorhandenen Teile aussuchen und Produkte auswählen, die Ihren Anforderungen am besten entsprechen.

Merkmale von rechteckigen Rohren

Herstellungsprozess

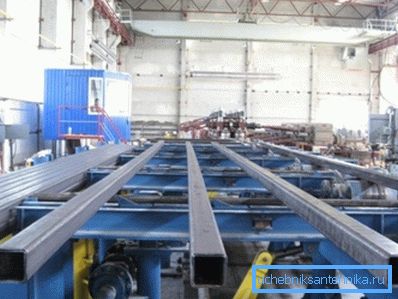

Profilmetallrohre können auf zwei Arten hergestellt werden:

1. Durch runde Produkte rollen. Dazu nehmen Sie den Teil mit dem gewünschten Durchmesser und werden mit einem Walzwerk bearbeitet. Abhängig von der verwendeten Technologie, der Größe und dem Material der Teile wird Folgendes angewendet:

• Warmwalzen - ein rundes Rohr wird bearbeitet, nachdem es auf eine bestimmte Temperatur erhitzt wurde;
• Kaltumformung - Das Ändern der Rohrform erfolgt ohne vorherige Wärmebehandlung

1. Durch Drücken von. In diesem Fall wird das Rohr aus einem flachen Barren geformt und anschließend eine Längsnaht geschweißt.

Die Vorteile von profilierten Produkten

Das Material hat gegenüber kreisförmigen Teilen viele Vorteile:

1. Selbst bei erheblicher körperlicher Anstrengung unterliegt das Produkt praktisch keiner Verformung.
2. Fertige Metallstrukturen aus quadratischen und rechteckigen Rohren sind sehr langlebig. Darüber hinaus zeichnen sie sich durch einen niedrigeren Preis aus, da die hohle Form den Metallverbrauch reduziert (im Gegensatz zu Formstücken und Vierkantstangen). (Siehe auch den Artikel Warmgewalztes Rohr: Funktionen.)
3. Profilprodukte haben im Vergleich zu vollmundigen Teilen ein geringeres Gewicht.
4. Ein korrekt ausgewähltes rechteckiges oder quadratisches Detail kann zur Herstellung von Strukturen mit sehr komplexer Form verwendet werden. Es biegt sich gut ohne Verformung und lässt sich leichter mit anderen Teilen verschweißen.
5. Das Produkt hat eine lange Lebensdauer (insbesondere aus Nichteisenmetallen).

Die Größe des Produkts wird basierend auf den Aufgaben bestimmt, für die es bestimmt ist. Einige Arten von Profilrohren werden aus speziellen Stahlsorten hergestellt, die aggressiven Umgebungsbedingungen standhalten. Solche Teile werden für die Installation von Bohranlagen im offenen Meer und in Gebieten mit sehr niedriger Lufttemperatur verwendet.

Beachten Sie! Die Verwendung von Metallkonstruktionen aus profilierten Teilen kann die verwendete Betonmenge erheblich reduzieren und dadurch das Gewicht der Konstruktion reduzieren. Dadurch können Sie schnell Hochhäuser bauen und ein weniger massives Fundament dafür schaffen.

Arten von Rohren mit rechteckigem Querschnitt

Regulierungsoptionen

Die Auswahl an rechteckigen Rohren nach GOST ist sehr vielfältig. Sie werden nach verschiedenen Kriterien klassifiziert, sodass Sie die Auswahl der von Ihnen benötigten Sorte bewusster angehen können.

Allgemeines GOST für profilierte Rohre hat die Nummer 13663-86.

Gemäß diesem Dokument gibt es mehrere Technologien, die Produkte herstellen:

• warmgewalzt nahtlos;
• kalt geformt nahtlos;
• geformt elektrisch;
• kaltverformte elektrische Produkte.

Unabhängig davon werden die folgenden Normen für die technischen Merkmale von Teilen unterschieden:

• rechteckige Produkte - nach GOST 8645-68;
• Quadrat - nach GOST 8639-82.

Die obigen Anweisungen legen fest, dass hergestellte Modelle die folgenden Parameter aufweisen sollten:

• die Breite der Seite des quadratischen Teils beträgt 10 bis 180 mm (32 bis 60) und die Wandstärke beträgt 1 bis 14 mm (4 bis 6);
• Die Abmessungen eines rechteckigen Produkts sollten 15x10 mm (28x25) und die Wandstärke 1 bis 12 mm betragen.

Die Länge der Produkte hängt von der Herstellungsmethode ab. Diese Parameter sind detaillierter in der Tabelle aufgeführt.

Geltungsbereich

Die Hauptvorteile der Produkte liegen auf der Hand:

• hohe Biegefestigkeit;
• geringes Gewicht
• gute Beständigkeit gegen verschiedene Belastungen.

Aus diesem Grund sind Profilteile in vielen Branchen weit verbreitet. Die Produkte gibt es in verschiedenen Größen, sie können nahezu beliebig geformt werden. Die meisten komplexen Metallstrukturen bestehen aus quadratischen oder rechteckigen Rohren.

Der Hauptumfang des fraglichen Materials:

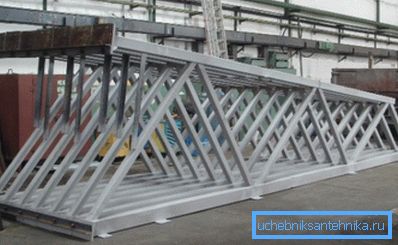

• Konstruktion von Tragkonstruktionen mit geringem Gewicht;
• Bau von Baustellen für verschiedene Funktionszwecke;
• Einbau von Metallträgern und Quersteifigkeitsbalken;
• die Erstellung von Boxen zum Verlegen von Kabeln und so weiter.

Bei den fraglichen Produkten handelt es sich um sehr leichte und robuste Rahmen. Da dieses Material in der Automobilindustrie weit verbreitet ist, wird es zur Herstellung von Werbung und ähnlichen Strukturen verwendet.

Produkte aus Kernelementen enthalten 30 bis 40% weniger Metall, wodurch weniger massive Fundamente verwendet werden können, was die geschätzten Baukosten weiter senkt.

Zum Verbinden von Teilen von Pipelines werden normalerweise verwendet:

• elektrisches Schweißen;
• Schraubsteckverbindung.

Andere Funktionen

Dank der Versteifungsrippen, die durch die vier Ecken eines Rechtecks ​​oder Quadrats gebildet werden, ist das Rohr sehr langlebig, da es beim Bau von Gebäuden häufig verwendet wird. Das geringe Gewicht und der innere Hohlraum beeinflussen die Steifigkeit des gekrümmten Abschnitts praktisch nicht.

Dies liegt daran, dass die Hauptlast beim Biegen auf die Kanten fällt. Gleichzeitig unterliegt der Kern aufgrund des Fehlens eines Kerns keiner Zerstörung und starken Verformung. Die Hauptaufgabe besteht darin, den richtigen Abschnitt des Teils auszuwählen.

Ein weiterer wichtiger Faktor ist die Wirtschaftlichkeit. Aufgrund der Tatsache, dass die Kosten für profilierte Rohre etwa ein Viertel niedriger sind als für herkömmliche Produkte mit ähnlichen Durchmessern, kann bei der Beschaffung von Baumaterialien ein erheblicher Einsparungen erzielt werden. Darüber hinaus lassen sie sich leichter auf glatten Oberflächen transportieren, lagern und montieren.

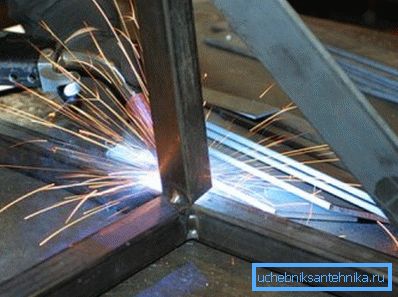

Die Verbindung dieser Teile erfolgt mit Hilfe von automatischen und halbautomatischen Schweißmaschinen. Diese Naht hat eine höhere Festigkeit, da quadratische und rechteckige Rohre verwendet werden, um komplexe und massive Metallstrukturen zu erzeugen.

Tipp! Achten Sie beim Kauf von Rohren für den Bau darauf, die Qualität zu überprüfen. Das Rohrgewicht muss exakt mit den in GOST angegebenen Parametern übereinstimmen.

Fazit

Rechteck- und Vierkantrohre sind ein hervorragendes Material, das in der Bauindustrie weit verbreitet ist. Mit ihnen können Sie nicht nur solide und zuverlässige Gebäude entwerfen, sondern auch die geschätzten Arbeitskosten erheblich senken. Weitere Details dazu finden Sie im Video in diesem Artikel.
