Rechteckrohre aus stahl - technische informationen und

Bei der Erwähnung der Pipeline wird zunächst ein Produkt mit kreisförmigem Querschnitt hervorgehoben, das beim Verlegen von Klempnerarbeiten, Abwasser und Heizen verwendet wird. Aber Nachfrage und Rohre, deren Form sich vom Kreis unterscheidet, insbesondere rechteckig. Um die richtige Pfeife auszuwählen, sollten Sie sich mit den gesetzlichen Bestimmungen und Kennzeichnungsregeln vertraut machen.

allgemeine Informationen

Quadratische und rechteckige Profile werden niemals für Sanitär- oder Heizungssysteme verwendet. Die Vorteile einer quadratischen Rohrleitung werden deutlich, wenn beispielsweise der Rahmen einer beliebigen Struktur installiert wird.

Bei der Arbeit mit eigenen Händen können Sie mehrere Vorteile auf einmal feststellen:

• geringes Gewicht;
• hohe Festigkeit;
• ausgezeichnete verwindungssteifigkeit;
• Geschwindigkeit der Installation;
• elegantes Aussehen.

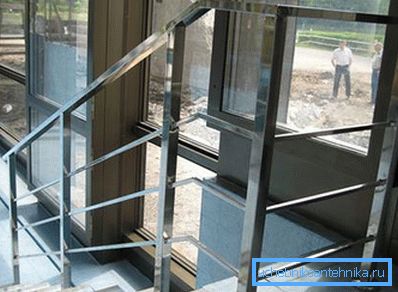

Darüber hinaus ist die ebene Oberfläche auch praktisch. Es kann leicht an der Oberfläche der Wand befestigt werden, und wenn zum Beispiel ein Geländer installiert wird, ist die Oberseite eines Profilrohrs viel schwieriger zu installieren.

Regulierungsrahmen

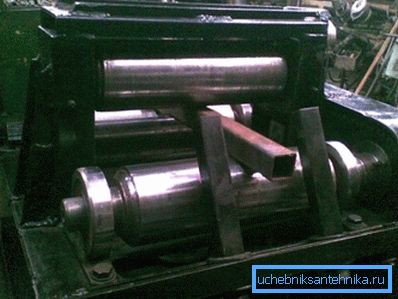

Die Produktion der Profilpipeline wird durchgeführt, indem das Rohr durch eine Reihe von Rollen geführt wird, die ihm die gewünschte Form geben. In diesem Fall wird die Übereinstimmung des Endprodukts mit den in den Sortimenten angegebenen Größen eher streng kontrolliert.

Für die Zulassungsdokumente können Sie eine ganze Reihe von Standards auswählen, die umfassende Informationen zu den Standardgrößen der Profil-Pipeline enthalten:

• GOST 8645-68, GOST 8645-86 und GOST 8645-82 - diese Dokumente geben die Anforderungen und Größen von rechteckigen Stahlrohren an;

• GOST 8639-68 und GOST 8639-82 für eine Reihe rechteckiger Stahlrohre enthalten grundlegende Informationen zu quadratischen Profilen.

• GOST 30245-03 - darin finden Sie Daten in der Pipeline, sowohl quadratisch als auch abschnittsweise in Form eines Rechtecks. Darüber hinaus enthält es Anforderungen an die Festigkeit der Schweißnaht.

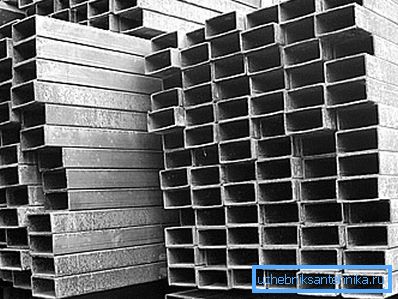

Rechteckiges Stahlrohr

In diesem Fall sollte zuerst auf die Breite und Höhe des Produkts sowie auf die Wandstärke geachtet werden. Darüber hinaus müssen Sie verstehen, dass die Ecken abgerundet sind. Daher wird auch der Krümmungsradius gesteuert.

Beachten Sie! Rundung an den Ecken der Rohrleitung - eine notwendige Maßnahme. Wenn die Ecken nicht abgerundet wären, würden während der Torsionsverformung an diesen Stellen Spannungskonzentrationen beobachtet, die die Stabilität der Struktur gefährden.

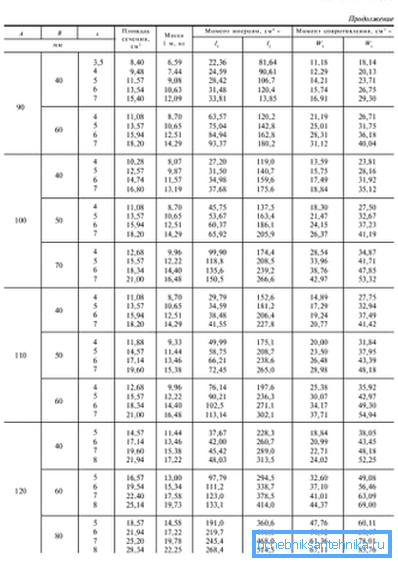

GOST 8645-82 auf einem rechteckigen Stahlrohr erstreckt sich sowohl auf elektrogeschweißte als auch auf warm- und kaltgewalzte Rohre. Je nach Sortiment können Größen zwischen 15x10 mm und 180x150 mm liegen.

Wenn die Mindestmaße außer einem Geländer verwendet werden können, können Sie die Rohrleitung mit einer Höhe von mehr als 10 cm bereits als Element der Tragstruktur verwenden.

Rechteckige Stahlrohre nach GOST 8645-86 müssen die gleichen Anforderungen erfüllen wie in der Norm von 82 Jahren festgelegt. Die Unterschiede sind eher kosmetischer Natur und beziehen sich auf die Anforderungen an die Einhaltung vorgegebener geometrischer Abmessungen.

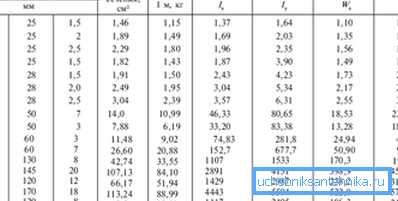

Nach dieser Norm können Sonderabmessungen in Abstimmung mit dem Kunden hergestellt werden, deren Durchmesser 28 x 25 mm bis 196 x 170 mm betragen kann. Für die Krümmungsradien gilt als allgemeine Regel, dass der Radius die doppelte Dicke des Metalls nicht überschreiten sollte.

Beachten Sie! In einigen Fällen kann der Radius erhöht werden, um die Dicke des Metalls zu verdreifachen. Eine vorherige Zustimmung des Kunden ist jedoch erforderlich.

GOST 8645-68 für ein Rechteckrohr aus Stahl enthält dieselben Informationen, nur die Größen unterscheiden sich geringfügig. Gemäß diesem Dokument bleiben die Standardmaße gleich und liegen für Sondergrößen im Bereich von 28 x 25 mm bis 230 x 100 mm.

Die Markierung der Rohrleitung enthält umfassende Informationen nicht nur über die Abmessungen des Abschnitts, sondern auch über das Material, aus dem er hergestellt wurde.

Die Markierung unterscheidet sich je nach Länge geringfügig, solche Optionen sind möglich:

• 90x40x4 GOST 8645-68 / V10 GOST13663-86;
• 90x40x4x6000 GOST 8645-68 / V10 GOST13663-86;
• 90x40x4x1250cr GOST 8645-68 / V10 GOST13663-86.

Die Dekodieranweisung ist ohnehin dieselbe - von links nach rechts wird angegeben: Die geometrischen Abmessungen des Abschnitts und GOST, nach denen die Rohrleitung hergestellt wurde, geben auch die Länge der Rohrleitung oder die Vielfachheit der Länge an, im Nenner - die Art des Stahls und die Norm, der sie entspricht.

Das Beispiel zeigt folgende Größen:

• Im ersten Fall hat ein rechteckiges Stahlrohr gemäß GOST 8645-68 einen Querschnitt von 90 x 40 mm und eine Wandstärke von 4,0 mm, nicht gemessene Länge, Stahl B10;
• alle gleich, aber die Länge beträgt 6,0 m;
• Die geometrischen Abmessungen bleiben unverändert, die Länge ist jedoch ein Vielfaches von 1,25 m.

Beachten Sie! Das Widerstandsmoment und andere statische Eigenschaften werden basierend auf einer Wandstärke von 1,5 mm berechnet. Wenn man bedenkt, dass die Dicke des Metalls 15 bis 18 mm betragen kann, ist es bei geplanten schweren Belastungen besser, diese Eigenschaften basierend auf den tatsächlichen Wandabmessungen neu zu berechnen.

Quadratische Pipeline

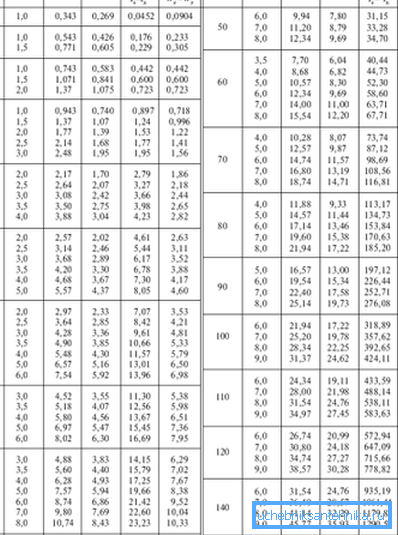

GOST 8639-68 für eine Reihe von rechteckigen Stahlrohren ist richtiger, um den Standard für ein quadratisches Rohr zu bezeichnen, da Höhe und Breite des Abschnitts gleich sind. Die Größen unterscheiden sich natürlich vom Rechteck, die Mindestgröße beträgt 10x10 mm und die maximale Größe beträgt 180x180 mm. Darüber hinaus können Sondergrößen von 32x32 mm bis 65x65 mm hergestellt werden.

Beachten Sie! Im Sortiment werden einige Größen in Klammern gesetzt, was bedeutet, dass diese Größe für die meisten Aufgaben empfohlen wird. Preis-Leistungsverhältnis und maximale Effizienz.

Wie im Fall eines rechteckigen Abschnitts wird auch die Größe des Eckenradius normalisiert. Im Allgemeinen sollte der Radius nicht doppelt so groß sein wie die Dicke des Metalls. Und nur für die Größe 60x60x4 mm kann eine Ausnahme gemacht werden und der Radius kann auf die dreifache Wandstärke erhöht werden (dies erfordert jedoch die Zustimmung des Kunden).

Darüber hinaus enthalten beide Normen ziemlich strenge Anforderungen an die Geometrie des Produkts selbst. Nicht nur die Abmessungen des Abschnitts, sondern auch die Krümmung und die Winkelabweichung von 90 werden streng kontrolliert. usw.

Zum Beispiel muss ein elektrogeschweißtes rechteckiges Stahlrohr gemäß GOST 8369-68 die folgenden Anforderungen erfüllen:

• Die Abweichung der Wandstärke von der Norm hängt von der Produktionsmethode ab. Daher sollte die Dicke des Metalls bei nahtlos gewalzten Produkten um nicht mehr als + 12,5% oder -15%, bei der elektrisch geschweißten Rohrleitung um ± 10% und bei kaltgezogenen 12,5% abweichen %;
• insbesondere die Einhaltung der Form wirkt sich auf die Arbeit unter Last aus, daher sollte die Abweichung des Winkels zwischen den Wänden ± 1,5 ° nicht überschreiten.
• Die maximale Krümmung sollte 1 mm pro 1 m Länge nicht überschreiten. Dieser Parameter kann leicht mit den eigenen Händen überprüft werden.

Darüber hinaus werden Einschränkungen in Bezug auf Parameter wie Krawatten (impliziert durch die Konkavität der Seiten), Länge des Endprodukts usw. vorgeschlagen.

Aktuelle regulatorische Anforderungen

Wenn in der Vergangenheit die Hauptmerkmale von quadratischen und rechteckigen Rohrleitungen durch verschiedene Dokumente normalisiert wurden, kombinierte der GOST 2003 die Größen dieser beiden Arten von Abschnitten. Dies erleichtert die Arbeit mit dem Dokument etwas.

GOST 30245-03 für ein Rechteckrohr aus Stahl besteht aus 2 Tischen. Der erste zeigt die Standardgrößen der quadratischen Rohre und der zweite für rechteckige Rohre.

Verglichen mit den oben aufgeführten Dokumenten variieren die Größen geringfügig:

• Für einen quadratischen Abschnitt betragen die Mindestmaße 40x40 mm und die Maximalmaße 300x300 mm.
• Im Falle eines Rechtecks ​​liegen die Abmessungen im Bereich von 50 x 25 mm bis 400 x 200 mm.

Was die Länge angeht, so kann sie laut GOST 30245-2003 gleich 6,0 sein, und das Maximum wird auf 13,0 m festgelegt (jedoch nur mit Zustimmung des Kunden). Für die Massenproduktion wird ein Größenbereich von 6,0 - 12,0 m verwendet.

Der Unterschied zu den Standards der Vorjahre macht sich auch bei den Anforderungen an die Geometrie bemerkbar. Es wird auch auf die Festigkeit der Schweißnaht, die Markierungsregeln, die Lagerung usw. geachtet.

Auswahlkriterien

Es ist wichtig, mit dem Produktmix arbeiten zu können. Das heißt, wenn Sie den Zweck der Struktur kennen und über eine Tabelle mit Standardgrößen (sowie statischen Eigenschaften des Abschnitts) verfügen, müssen Sie die gewünschte Option auswählen können. Wenn bei der Verlegung der Wasserversorgung oder des Abwasserdurchsatzes von entscheidender Bedeutung war, sollte bei einer Profilpipeline auf die strukturelle Stärke geachtet werden, wird auch der Preis berücksichtigt.

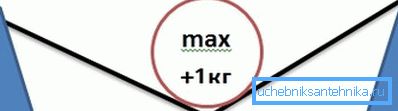

Die Hauptanforderung ist, dass nur elastische Verformung zulässig ist (dh nachdem die Last aufgebracht wurde, kehrt die Struktur in ihre ursprüngliche Position zurück, und bei längerer Anwendung nimmt die Verformung nicht zu). Wenn die Berechnung unabhängig durchgeführt wird, muss die Art der Verformung (Biegung, axiale Kompression, Torsion) berücksichtigt werden. Zur Bestimmung der statischen Eigenschaften des Profils sind GOST-Rohre erforderlich.

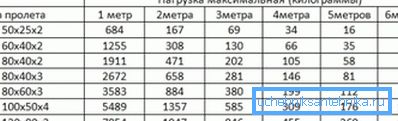

Es ist unwahrscheinlich, dass jemand das Design unabhängig berechnen möchte, und nicht jeder kann. In dieser Situation können Sie die Tabellen verwenden, die die ungefähren Größen für eine bestimmte Lastart angeben.

Abschließend

Damit Sie sich bei der Auswahl eines rechteckigen Rohrs nicht irren, müssen Sie die Dokumentation der Vorschriften verstehen und sich zumindest ungefähr die Betriebsbedingungen der Struktur vorstellen. Es gibt viele Standards für Profilpipes. Die Informationen in diesem Artikel ermöglichen Ihnen die Navigation durch diese.

Das Video in diesem Artikel zeigt die Verwendung eines Profilrohrs als Rahmen für eine zukünftige Struktur.
