Quadratisches und rechteckiges rohr - typen und merkmale

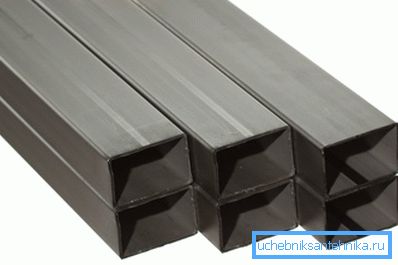

Mittlerweile werden quadratische und rechteckige Rohre in fast allen Bereichen der Industrie eingesetzt. Diese Konfiguration erhöht die technischen Eigenschaften der Festigkeit, die in der Konstruktion, im Automobildesign und bei der Herstellung von Möbeln erforderlich ist, erheblich. Jedes Jahr wächst das Profilrohrsortiment stetig, verglichen mit dem vor 20 - 30 Jahren produzierten Sortiment ist es um das 2-fache gestiegen.
Warum ein Rechteck?
Der runde Abschnitt eignet sich gut für den Transport von Flüssigkeiten oder Gasen. Die zylindrische Form hält den Druck besser und ist viel einfacher herzustellen. Die Profilprodukte sind jedoch widerstandsfähiger gegen äußere Belastungen. Die Konfiguration und Abmessungen von rechteckigen Rohren sind so, dass sie 2 Querrippen haben.
Sorten von Produkten

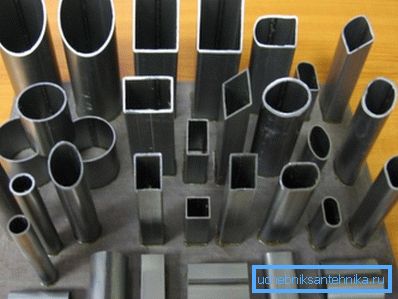

Alle Rohre mit quadratischem oder rechteckigem Querschnitt sind konventionell in 3 Typen unterteilt.
- Der gebräuchlichste Typ wird als geschweißte Konstruktion betrachtet.. Ein solches Produkt wird aus Blech hergestellt, das auf speziellen Geräten gebogen und geschweißt wird. Metallgeschweißte Rechteckrohre nach GOST 30245 sind reguliert, deren Preis am akzeptabelsten ist, weshalb sie häufiger verwendet werden.
- Warmgewalzte Produkte, Sie weisen relativ hohe Betriebseigenschaften auf und sind in der Produktion teurer. Diese Technologie ermöglicht jedoch die Herstellung von Rohren mit klar definierten Parametern.
- Konstruktionen auf Kaltwalzwerken, Anfangs hohe Festigkeit, aber schwache Elastizität. Zur Erhöhung der Elastizität der verwendeten Technologie "Urlaub". Das Metall wird auf eine bestimmte Temperatur erhitzt und langsam abgekühlt.
Wichtig: Jedes rechteckige Rohrsortiment nach GOST 8639 82 regelt die Produktion von Walzprodukten auf Rohrwalzwerken zum Warm- und Kaltwalzen.
Was sind die Vorteile von quadratischen und rechteckigen Produkten?
- Wie bereits erwähnt, haben solche Konstruktionen aufgrund des Vorhandenseins natürlicher paralleler Versteifungen eine viel höhere Festigkeit als warmgewalzte Rohre desselben Abschnitts. Außerdem ist warmgewalztes Metall unverhältnismäßig schwerer und sperriger.
- Gegenwärtig unterliegen fast alle Metallprodukte einer Korrosionsschutzbehandlung, wodurch sich die Lebensdauer erheblich erhöht. Rostfreie und legierte Stähle benötigen eine solche Bearbeitung zunächst nicht.
- Die rechteckige oder quadratische Form der Rohre ist auf vertikalen und horizontalen ebenen Flächen gut angebracht. Solche Konstruktionen sind praktisch, um alle Ausrüstungsmaterialien zu umhüllen.
- In hohlen Produkten ist es einfach, jegliche Kommunikation zu platzieren. Von den Kabelleitungen zur Wasserversorgung.
- Rechteckige oder quadratische Designs sind bequemer zu lagern, zu verpacken und zu transportieren. Im Vergleich zu einem kreisförmigen Querschnitt benötigen diese Produkte weniger Platz.
Wie für die Berechnungen
Es ist unrealistisch, die gesamte Palette rechteckiger Rohre in einem Artikel abzudecken. Zu beachten ist jedoch vor allem, dass beim Kauf und beim Transport das Gewicht eines rechteckigen Rohres von großer Bedeutung ist, da die Metallsockel die Produkte nach Gewicht freigeben.

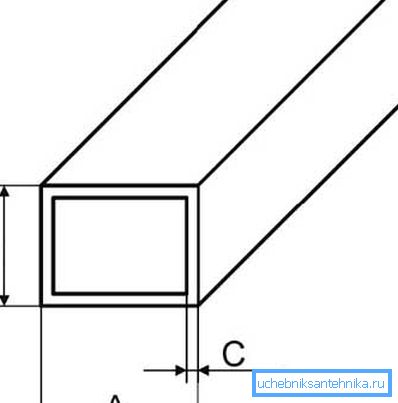

Das Gewicht eines laufenden Meters eines rechteckigen Rohres hängt von seiner Größe im Querschnitt und der Wandstärke ab. Unter Feldbedingungen kann dieser Wert ebenso wie das Gewicht des Blechs berechnet werden. Mit anderen Worten: Um einen Konstruktionsscan in Quadratmetern zu erstellen, multiplizieren Sie das spezifische Gewicht dieses Metalls in Gramm und die Wandstärke in Millimetern mit einem in Tabellen festgelegten Wert.
Werte, die durch solche Berechnungen erhalten werden, sind Näherungswerte. Sie können sie natürlich verwenden, wenn Sie keine Tabelle mit genauen Daten zur Hand hatten. Noch besser ist es, wenn Sie einen Online-Rechner verwenden, mit dem Sie das Gewicht eines rechteckigen Rohrs genau berechnen können.
Zum Beispiel stellen wir einen Teil der Tabelle vor, die gemäß GOST 8645 82 für Stahlkonstruktionen erstellt wurde. Dieselbe GOST für rechteckige Rohre regelt die Parameter von Produkten aus rostfreien, legierten und anderen Spezialsorten.
Stahlrohrgewicht.
| Rechteckrohrabschnitt | Wand | Gewicht 1m / p |
| 20 x 15 mm | 1,5 mm | 0,810 kg |
| 20 x 15 mm | 2,0 mm | 1,070 kg |
| 25 x 15 mm | 1,0 mm | 0,620 kg |
| 25 x 15 mm | 1,5 mm | 0,930 kg |
| 25 x 15 mm | 2,0 mm | 1,225 kg |
| 30 x 20 mm | 1,5 mm | 1,178 kg |
| 30 x 20 mm | 2,0 mm | 1,554 kg |
| 40 x 20 mm | 1,5 mm | 1,401 kg |
| 40 x 20 mm | 2,0 mm | 1,853 kg |
| 40 x 25 mm | 1,5 mm | 1,554 kg |
| 40 x 25 mm | 2,0 mm | 2,057 kg |
| 50 x 20 mm | 1,5 mm | 1.660 kg |
| 50 x 20 mm | 2,0 mm | 2,198 kg |
| 50 x 25 mm | 1,5 mm | 1,778 kg |
| 50 x 25 mm | 2,0 mm | 2.355 kg |
| 50 x 30 mm | 1,5 mm | 1,849 kg |
| 50 x 30 mm | 2,0 mm | 2,449 kg |
| 50 x 40 mm | 1,5 mm | 2.100 kg |
| 50 x 40 mm | 2,0 mm | 2,790 kg |
| 50 x 40 mm | 2,5 mm | 3,470 kg |
| 60 x 20 mm | 1,5 mm | 1,849 kg |
Wichtig: In den Tabellen der profilierten Produkte ist der theoretische Wert der Masse des Materials angegeben. Standards erlauben die Abweichung der theoretischen Daten vom tatsächlichen Gewicht innerhalb von 12%.
Wo werden Röhren verwendet
Jetzt verwendet fast jede Baustelle profiliertes Material. Denken Sie daran, wie schnell moderne Einkaufszentren, Pavillons, Ausstellungshallen und andere ähnliche Gebäude wachsen. All dies wurde möglich, weil der Rahmen aus Metallträgern und Profilrohren zusammengesetzt ist.
Konstruktion, einer der Bereiche, in denen die äußere Stabilität von Rohren beansprucht wird. Die Dichtheit der Produkte bei der Unterstützung von Gebäudestrukturen tritt in den Hintergrund. Für rechteckige Rohre in Schweißtechnik gibt es einen separaten GOST.
Das Rechteckrohrsortiment nach GOST 30245 2003 verfügt derzeit über das breiteste Größenprogramm für geschweißte Produkte.
Wichtig: Ein I-Träger übertrifft in seiner Festigkeit das Profilrohr. Daher werden quadratische und rechteckige Rohre in offenen, offenen Strukturen mit einer durchschnittlichen Last oder an Stellen verwendet, an denen die ästhetische Seite des Problems wichtig ist.
Profilierte Produkte im Bauwesen werden jedoch nicht nur zur Herstellung von Tragbalken in Hochhäusern verwendet. Nicht weniger beliebt ist dieses Material bei der Anordnung leicht belasteter und technologischer Strukturen.

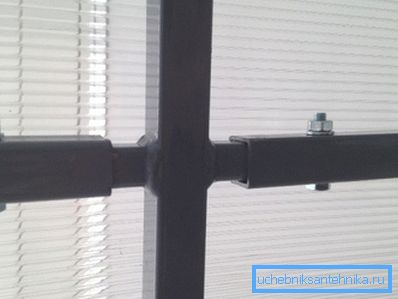

Rechteckiges Bimetallgeländer ist in jedem Büro zu finden. Rechteckiges Kunststoffrohr, ideal für die Anordnung von verdeckten Kabelsträngen in Hochhäusern. Und schließlich werden vorübergehend zusammenklappbare Ausstellungs- oder Handelspavillons gerade aus einem solchen Profil hergestellt. (Siehe auch den Artikel Kabelverlegung in Rohren: Merkmale.)

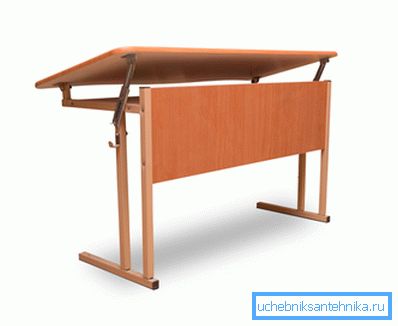

Diese Form wird häufig bei der Herstellung von Möbeln verwendet. Wir gingen alle zur Schule und erinnerten uns an nicht immer schöne, aber zuverlässige und langlebige Schreibtische und Tische, die auf der Basis von quadratischen oder rechteckigen Rohren zusammengebaut wurden. Moderne Möbeldesigner übersehen diese Profile ebenfalls nicht.
Jetzt hat fast jedes fahrende Radfahrzeug Lagerelemente aus quadratischen oder rechteckigen Rohren. Angefangen mit einem Wagen auf dem Land, einem Anhänger zum Auto und dem Ende eines sportlichen Hochgeschwindigkeitsrennwagens, gibt es solche Pfeifen überall.
Und schließlich sind Landgewächshäuser, die ihre Hände schnell zusammenbauen und schnell abmontieren, häufig aus exakt geformtem Leichtmetall. Anweisungen zum Zusammenbau solcher Strukturen benötigen nicht mehr als eine Seite und sind intuitiv verständlich.
Das Video in diesem Artikel zeigt profilierte Rohre.
Fazit
Niemand wird mit der Tatsache argumentieren, dass es keine universellen Materialien in der Natur gibt. Auch quadratische und rechteckige Rohre sind keine Ausnahme. In vielen Bereichen der Bau- und Fertigungsindustrie sind sie jedoch ein unverzichtbarer Werkstoff.
