Profilrohr: wie kann man die qualität des gekauften metalls

Ein geformtes Rohr ist innen ein hohles Metall mit einer quadratischen, rechteckigen oder anderen Querschnittskonfiguration (mit Ausnahme der kreisförmigen). Diese Art von Metall wird in der modernen Bauweise häufig für die Installation unterschiedlicher Strukturen verwendet.

Um verschiedene technische Parameter zu berechnen, muss das genaue Gewicht des Laufzählers des Formrohrs bekannt sein. Die Anweisungen in diesem Dokument enthalten detaillierte Informationen zur Bestimmung der verschiedenen technischen Merkmale dieser Teile.

Methode zur Bestimmung des Gewichts von profiliertem Metall

Warum müssen Sie diesen Indikator kennen?

Die Masse des Profilrohrs ist eine der Eigenschaften, anhand derer Sie die Qualität der gekauften Waren bestimmen können. Der nach GOST gefertigte Laufmeter Metallwalze enthält eine bestimmte Materialmenge, da die Masse den in diesem Dokument angegebenen Wert vollständig einhält (diese Aussage gilt auch für gebrauchte Teile).

Andernfalls liegt ein Verstoß gegen den technologischen Prozess vor, der während des Betriebs zu Ausfällen von Metallstrukturen führen kann.

Der zweite Grund, warum es notwendig ist zu bestimmen, wie viel ein profiliertes Rohr wiegt, ist die Berechnung der Konstruktionsparameter der fertigen Konstruktionen.

Wenn Sie die Masse der Teile kennen, kann ein erfahrener Ingenieur oder Architekt Folgendes berechnen:

• Belastungen, denen das gebrauchte Teil standhält, wenn es in Metallkonstruktionen verwendet wird;
• Lasten, die sie selbst auf andere Elemente eines Gebäudes oder einer Struktur ausübt.

Umgekehrt kann man die Menge des für die Konstruktion benötigten Materials berechnen, da man weiß, wie viele Meter eines Rohres pro Tonne vorhanden sind.

Beachten Sie! Bei der Berechnung der endgültigen Masse von Metallkonstruktionen muss das Gewicht zusätzlicher Teile berücksichtigt werden, zu denen beispielsweise ein Krabbensystem für geformte Rohre und andere ähnliche Formstücke gehört.

Parameter, die diesen Indikator beeinflussen

Das Gewicht des Profilrohrs hängt in erster Linie davon ab, wie viel Metall und welche Marke es brauchte, um es herzustellen.

Die Faktoren, die die Masse beeinflussen, sind daher:

• Querschnittskonfiguration - Quadrat, Rechteck und so weiter;
• Seitenbreite - größere Artikel wiegen aus offensichtlichen Gründen offensichtlich mehr;
• Teilwandstärke - Je größer dieser Parameter ist, desto schwieriger wird das Detail.
• Materialdichte - Aluminium ist bekanntermaßen weniger dicht als Kohlenstoffstahl, daher ist das Gewicht eines Profilrohrs von 1 Meter darunter geringer.

Berechnen Sie das Gewicht des fertigen Produkts

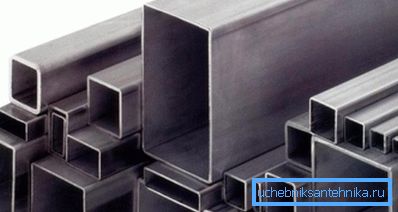

Für die Herstellung von Metallstrukturen werden am häufigsten geformte rechteckige Profile verwendet. Abhängig von der Größe des zukünftigen Gebäudes oder der Struktur werden Elemente mit einer Breite von 20 bis 100 Millimeter oder mehr verwendet (siehe auch Artikel Rechteckrohrprofil - Abmessungen und Merkmale).

Ihr Gewicht finden Sie natürlich in den entsprechenden Gebäudeverzeichnissen.

In der Praxis ist dieser Indikator jedoch nicht immer gleich dem Normativen, da er von anderen Faktoren beeinflusst wird, die im Produktionsprozess auftreten:

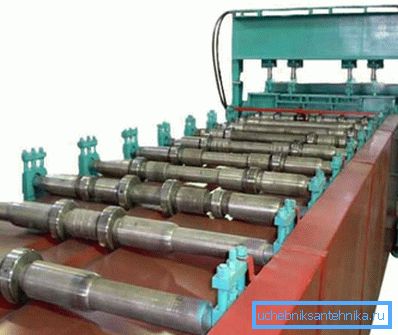

• welche Art von Rohrwalzmaschine verwendet wurde;
• Welche Menge an Verunreinigungen enthält die Legierung, die zur Metallherstellung verwendet wird?
• welche Umgebungsbedingungen (Temperatur, Luftfeuchtigkeit) zum Zeitpunkt der Herstellung waren und so weiter.

Beachten Sie! Eine kleine Abweichung der Masse in die eine oder andere Richtung ist kein Beweis für die Ehe. Auch der Preis der Produkte hängt nicht davon ab.

GOST erlaubt bestimmte Zulagen für Hersteller. In diesem Rahmen sollte der von Ihnen definierte Wert sein.

Um also die Engineering-Kennzahlen der hergestellten Metallstrukturen unabhängig von Begleit- und Zulassungsdokumenten berechnen zu können, müssen die erforderlichen Parameter mit den eigenen Händen berechnet werden.

Stellen Sie dazu die folgenden Parameter ein:

• die Länge der erworbenen Profilteile;
• Wandstärke;
• Breite der Seiten.

Die erhaltenen Werte werden in die folgende Formel eingesetzt:

Mn = S * 2 * (A + B) * p, wobei:

• MP ist die Masse pro Meter in Kilogramm;
• S - Wandstärke in Metern;
• A und B - Breite der Seiten in Metern;
• P ist die Dichte des Materials, aus dem das Produkt hergestellt wird (7,86 g / cm³ für Stahl).

Berechnen Sie die Menge des verwendeten Materials

Bei dem oben beschriebenen Verfahren wurde das Gewicht des Produkts durch Multiplizieren des zur Herstellung des Rohrs verwendeten Materialvolumens mit dessen Dichte bestimmt.

Lassen Sie uns genauer überlegen, wie Sie den Wert des ersten Faktors dieser Formel bestimmen.

Dafür gibt es mehrere Möglichkeiten:

• durch Bestimmen der Differenz zwischen dem Volumen des Ganzmetallstabs, der ein Rohr ist, und dem Volumen des inneren (leeren) Raums;
• durch Berechnen des Volumens eines flachen Metallblechs, aus dem das Formteil anschließend hergestellt wurde;
• durch Summieren des Volumens jeder Facette des Produkts (dies wurde im vorherigen Abschnitt gemacht).

Lass uns bei der ersten Methode aufhören:

1. Wir nehmen ein kleines Stück von Teilen mit, dessen Gewicht wir bestimmen müssen.
2. Messen Sie die Länge dieses Stücks.
3. Bestimmen Sie die Außenabmessungen und die Abmessungen des Innenraums (in Querprojektion).
4. Dann multiplizieren wir alle Werte für den externen und den internen Abschnitt separat.
5. Danach müssen Sie den zweiten Wert vom ersten Wert abziehen und schließlich das Volumen des Metalls ermitteln, das Sie zur Herstellung des von Ihnen gekauften Produkts verwendet haben.
6. Schließlich wird der resultierende Volumenwert in die obige Formel eingesetzt.

Der zweite Weg ist wie folgt:

1. Die Wandstärke wird gemessen. Dieser Wert ist für das Produkt konstant, da die geschweißten Profilteile aus Blech bestehen.
2. Stellen Sie den äußeren Umfang des Querschnitts des gemessenen Produkts ein.
3. Danach müssen Sie die Dicke, den Umfang und die Länge des Werkstücks multiplizieren. Holen Sie sich den Betrag, der für die Produktion von Metallwalzenmaterial ausgegeben wird.

Beachten Sie! Das letztere Verfahren ist absolut nicht geeignet, um die Materialmenge zu bestimmen, die für die Herstellung profilierter Produkte durch Walzen aufgewendet wird. In diesem Fall entspricht die Aussage, dass die Wandstärke im gesamten Produkt gleich ist, nicht der Wahrheit und die Berechnungen sind daher falsch.

Fazit

Trotz der Tatsache, dass das Gewicht der Profilrohre in den Zulassungsunterlagen und der Begleitdokumentation angegeben ist, muss es zusätzlich selbst bestimmt werden. Nur dann können wir garantieren, dass die Berechnungen der Masse und Festigkeit der zu errichtenden Metallkonstruktionen korrekt sind (siehe auch Artikel Stahlrohrtypen und -merkmale).

Sie können mehr über diese Frage aus dem Video in diesem Artikel erfahren.
