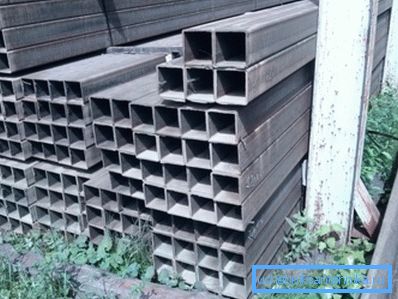

Profilrohr aus stahl: anwendung, normen, stärke
Was sind gebrauchte Tuben? Welche Normen und GOST gelten derzeit für Stahlprofilrohre? Mit welchen Größen werden diese Produkte hergestellt? Suchen wir nach Antworten.
Anwendung

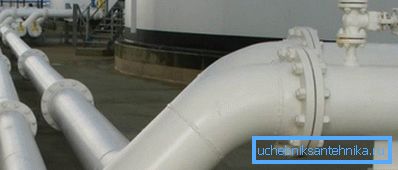

Die Anwendungen von runden und profilierten Rohren werden durch eine Reihe von Merkmalen getrennt, die sich unmittelbar aus der Querschnittsform der Produkte ergeben: Der Anwendungsbereich von runden Rohren ist der Transport von Flüssigkeiten und Gasen, auch von Überdruck.
Dafür gibt es zwei Gründe:
- Die runde Form bietet die maximale Querschnittsfläche und damit den maximalen Durchsatz bei festem Umfang.
Beachten Sie! Je größer der Umfang des Rohrs (Umfang oder Umfang) ist, desto höher ist der Preis pro Meter bei fester Wandstärke.
- Darüber hinaus bietet der runde Abschnitt maximale Zugfestigkeit bei übermäßigem Innendruck. Beachten Sie, dass dies eine direkte Folge des ersten Postulats ist: Die innere Umgebung drückt die Wände umso stärker, je größer ihre Fläche ist; Die Fläche mit fester Länge ist gerade am Rundrohr minimal.
Geformte Rohre - quadratisch und rechteckig werden dort eingesetzt, wo maximale Steifigkeit bei minimalem Gewicht erforderlich ist. Wie ist das Verhältnis zwischen Profil und Steifigkeit?
Lassen Sie mich am Beispiel eines kleinen Experiments eines Frotteekurses aus der Sowjetzeit erklären, der mit Ihren eigenen Händen leicht zu bewerkstelligen ist.
- Wir werden aus einer dünnen Lamelle auf vier Nieten einen rechteckigen Rahmen zusammenstellen, der für A4-Papier geeignet ist. Es ist nicht schwer zu erraten, dass der auf dem Tisch liegende Rahmen, wenn eine kleine Kraft in der horizontalen Ebene ausgeübt wird, leicht zu einer Raute mit beliebigen Winkeln wird.
- Und jetzt fügen wir ein Blatt Papier auf den Rahmen und nachdem der Kleber getrocknet ist, werden wir erneut versuchen, das Rechteck in eine Raute zu verwandeln. Hinweis: Das Anwenden der Anstrengung, die für einen Erwachsenen in derselben Ebene möglich ist, schlägt fehl.
In der Proftrub-Wand spielen parallel zur Biegerichtung die Rolle des berüchtigten Papierblatts. Sie erlauben es nicht, das Rohr trotz seiner eigenen geringen Dicke und Abmessungen zu biegen: Stahl ist immer noch viel stärker als Papier, wenn es reißt.
Die Möglichkeiten einer Proftruba sind sehr zahlreich.
Hier einige Beispiele:
- Tragbalken und Gestelle aus Metall.
- Geländer und Geländerhandläufe.
- Rahmen von Gewächshäusern und Schuppen aus Rohren.
Regulierungsdokumente
Liste von
Es gibt drei Hauptdokumente, die die Produktion von für uns interessanten Produkten regeln.
- GOST 13663-86 für stahlgeformte Rohre enthält technische Anforderungen an die Produktion.
- Das Sortiment an quadratischen Stahlrohren ist in der Standardnummer 8639-82 enthalten.
- Die Auswahl an rechteckigen Rohren entspricht GOST 8645-68.

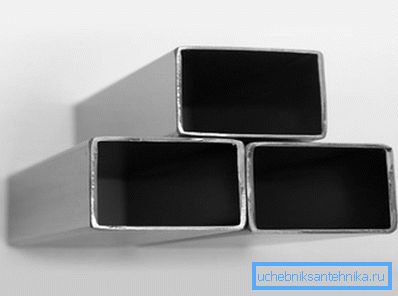

Es ist merkwürdig: Trotz anderer technischer Anforderungen an die Produktion wird ein Profilrohr aus Edelstahl nach den gleichen Normen wie ein Rohr aus nichtrostenden Stählen - GOST 8639-82 und 8645-68 - hergestellt.
Schauen wir uns den Inhalt der Dokumente an.
Technische Bedingungen
Laut dem Dokument können die Rohrleitungen auf vier Arten ausgeführt werden:
| Produktionstechnik | Kurzbeschreibung |

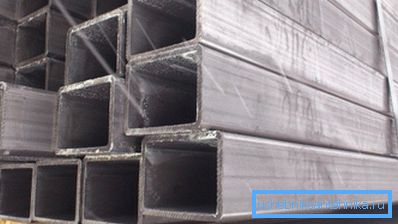

| Warm gewalzt | Der zylindrische Barren wird über die Rekristallisationstemperatur erhitzt, genäht und wird zu einem Hohlzylinder. Dann rollt sie in heißem Zustand auf dem Dorn und erhält die gewünschte Form. |
| Kaltgeformt | Das genähte Werkstück wird abgekühlt, danach wird es verformt und kalibriert. |
| Elektrogeschweißt | Das flache Band wird zu einem Quadrat oder Rechteck gerollt, dann wird die Längsnaht mit Hochfrequenzströmen oder einem Lichtbogen gekocht. |
| Kaltverschweißt elektrisch | Das Flachband ist in ein rundes Rohr eingeschweißt, das durch Rollen verformt wird. |
Produkte können durch die chemische Zusammensetzung von Stahl oder durch mechanische Eigenschaften standardisiert werden.

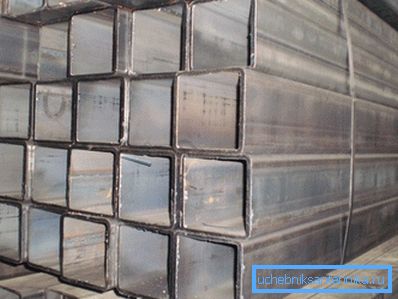

Das Vorhandensein von Rissen, Sonnenuntergängen und Fehlern auf der Oberfläche von Rohren ist nicht zulässig. Es sind nur kleine Dellen und Kratzer zulässig, die das Rohr nicht über die maximalen Toleranzen hinaus erstrecken. Der Rest des Grats (eine konvexe Schweißnaht) ist auf der Innenseite des elektrisch geschweißten Rohrs zulässig.
Während des Tests werden Messungen und Tests durchgeführt:
- Außenmaße.
- Wandstärke
- Konkavität
- Länge
- Krümmung
- Verdrehen
- Die Fähigkeit, Dehnung und in manchen Fällen hydraulischem Druck standzuhalten.
- Chemische Zusammensetzung.
Anweisungen zur Durchführung der Tests selbst in GOST fehlen; Es enthält jedoch Verweise auf andere Standards, in denen die relevanten Methoden angegeben sind.
Sortiment
GOST 8639-82
So können die Abmessungen von Vierkantrohren aus Stahl sein:
| Außengröße, mm | Wandstärke mm |
| 10 | 1,0 |
| 15 | 1,0; 1,5 |
| 20 | 1,0; 1,5; 2,0 |
| 25 | 1,0; 1,5; 2,0; 2,5; 3,0 |
| 30 | 2,0, 2,5; 3,0; 3,5; 4,0 |
| 35 | 2,0; 2,5; 3,0; 3,5; 4,0; 5,0 |
| 40 | 2,0; 2,5; 3,0; 3,5; 4,0; 5,0; 6,0 |
| 42 | 3,0; 3,5; 4,0; 5,0; 6,0 |
| 45 | 3,0; 3,5; 4,0; 5,0; 6,0; 7,0; 8,0 |
| 50 | 3,0; 3,5; 4,0; 5,0; 6,0; 7,0; 8,0 |
| 60 | 3,5; 4,0; 5,0; 6,0; 7,0; 8,0 |
| 70 | 4,0; 5,0; 6,0; 7,0; 8,0 |
| 80 | 4,0; 5,0; 6,0; 7,0; 8,0 |
| 90 | 5,0; 6,0; 7,0; 8,0 |
| 100 | 6,0; 7,0; 8,0; 9,0 |
| 110 | 6,0; 7,0; 8,0; 9,0 |
| 120 | 6,0; 7,0; 8,0; 9,0 |
| 140 | 6,0; 7,0; 8,0; 9,0 |
| 150 | 7,0; 8,0; 9,0; 10,0 |
| 180 | 8,0; 9,0; 10,0; 12,0; 14,0 |
GOST 8645-68
- Die in der Norm festgelegte Mindeststandardgröße beträgt 10 x 15 mm bei einer Wandstärke von 1,0, 1,5 und 2,0 mm. Das Maximum beträgt 180x150 mm bei Wänden von 8,0, 9,0, 10,0 und 12,0 mm.
- Die Norm sieht die Herstellung von Rohren besonderer Größe vor - von 28 x 25 bis 230 x 100 mm. Die maximale Wandstärke kann beeindruckende 20 Millimeter erreichen.
Fazit
Wir hoffen, dass der Leser die Fülle trockener Zahlen nicht satt hat und das Material, das ihm zur Verfügung gestellt wird, nützlich sein wird. Weitere thematische Informationen finden Sie wie immer im Video in diesem Artikel. Erfolge!
