Profilrohr 20x20 - eine kombination aus anmut und stärke

Korrosionssichere Rohre mit quadratischem Querschnitt machen durch ihre erhöhte Beständigkeit gegen aggressive Medien und mechanische Belastungen auf sich aufmerksam. Durch das ergonomische Design können Sie bei der Installation Platz sparen und eine Vielzahl nachhaltiger Designs erstellen.

Details zur Profilpipeline

Das Profilrohr aus Edelstahl 20x20 unterscheidet sich hauptsächlich in seinen physikalischen und mechanischen Eigenschaften. Sie haben ihre Anwendung in der Chemie-, Papier-, Pharma-, Energie- und Automobilindustrie, in der Landwirtschaft und in der Werbung gefunden. Die Qualität von Walzprodukten hängt direkt von der Einhaltung der Produktionstechnologie, der Qualitätskontrolle usw. ab.

Regulierungsrahmen

Aufgrund der Korrosionsbeständigkeit und des Herstellungsverfahrens können mehrere Normen für eine quadratische Edelstahlrohrleitung unterschieden werden:

• Die Hauptdokumente können als GOST 8639-68, GOST 8639-82 und GOST 30245-2003 betrachtet werden. Sie enthalten grundlegende Informationen zu Abmessungen, Toleranzen, Qualitätskontrolle, Gewicht usw. Mit diesen Dokumenten können Sie auch das ungefähre Gewicht ermitteln. Beispielsweise beträgt das Gewicht eines 20x20x2-Profilrohrs 1,075 kg / lfm. m;

• GOST 11068-81 - Da die Rohrleitung aus korrosionsbeständigem Stahl besteht, fällt sie formal unter die Anforderungen dieses Dokuments. Das einzige, was verwirrt werden kann, ist die ständige Erwähnung des Begriffsdurchmessers im Text des Dokuments. In Bezug auf den quadratischen Abschnitt wirkt er lächerlich.
• Je nach Produktionsmethode (warm oder kaltgewalzt) können Sie GOST 9940-81 (warmgewalztes Rohr) und GOST 9941-81 (kaltgewalzt) verwenden.

Wie ist das Profil der Pipeline

Das Edelstahlrohr 20, 20 2 besteht in der Regel aus strukturellen austenitischen Stählen (duktilem Korrosionsschutz) nach DIN 2395.

In diesem Fall können 2 Produktionsmethoden verwendet werden:

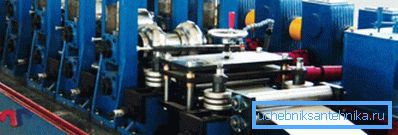

• geschweißt. Die Produktionsanweisung sieht folgendermaßen aus: Ein unendliches Stahlband mit konstanter Breite wird geschnitten, dann zu einem Rohr mit kreisförmigem Querschnitt gebogen (die Kanten sind noch nicht geschweißt), dann wird das Schweißen und Abziehen der Schweißnaht durchgeführt. Das gewünschte Querprofil ist gegeben, indem es durch die Walzen geführt wird. In diesem Fall treten zwangsläufig innere Spannungen im Metall auf, zu deren Entfernung sich das Produkt erwärmt;

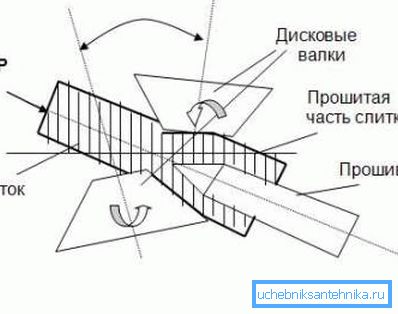

• Bei der nahtlosen Technologie wird das Werkstück zuerst geblitzt und dann durch die Walzen gesprungen, um die gewünschte Querschnittsform zu erhalten. In diesem Fall können runde, nahtlose Rohre als Rohstoffe für die Herstellung einer quadratischen Rohrleitung dienen. Dieses Herstellungsverfahren verteuert das Endprodukt im Vergleich zum Schweißen.

Wie viel das Profilrohr 20 bis 20 kostet, hängt alles von der verwendeten Fertigungsmethode ab. Eine herkömmliche quadratische Rohrleitung mit einem Querschnitt von 20 x 20 x 1 kostet somit 221 Rubel / 1 m. Für den Bau in großem Maßstab ist es günstiger, mit den Kosten für die erste Tonne Walzstahl zu arbeiten.

Arten des Schweißens

Die Herstellung eines Vierkantprofilrohrs aus Edelstahl erfolgt auf zwei Arten. Im ersten Fall werden Streifen (Rohlinge) verwendet, aus denen Rohre gezogen werden. Im zweiten Fall werden Produkte aus Metallblechen geschweißt.

Es gibt verschiedene Arten des Schweißens:

• WIG (Wolframelektrode in einem Inertgas ohne Zusätze);
• Plasma mit WIG;
• Hochfrequenzstrom;
• Laser;
• Elektronenstrahl.

Das Profilrohr 20x20x2 hat einen breiten Anwendungsbereich, der direkt von der Art der Schweißnaht abhängt. Die Schweißqualitätskontrolle wird gemäß GOST 3242 - 79 und GOST 30245-2003 durchgeführt.

Beachten Sie! Der Preis für ein Rohr mit einer Schweißnaht aus hochfrequenten Strömen ist 10% niedriger als für Analoga mit WIG-Schweißen. Gleichzeitig ist die Festigkeit der Schweißnaht auf dem gleichen Niveau.

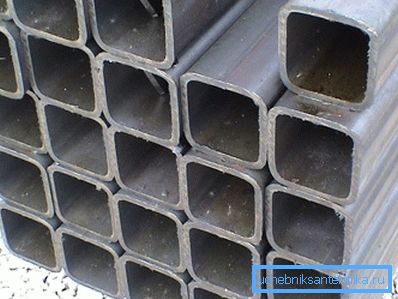

Oberfläche für jeden Geschmack

Das Profilrohr sieht aufgrund der Oberfläche sehr ästhetisch aus.

• matt (Matt, Mahlenfinish);
• gebürstet Der Verarbeitungsgrad hat mehrere Stufen bis zu den glattesten und hat die Bezeichnungen Satin 180, 320 oder 400 Grit;
• Spiegel, der wiederum vom Poliergrad abhängt (Spiegel 400 oder 600er Körnung).

Die Fremdmarkierung von Rohroberflächen aus AISI-Stahl ist etwas anders:

• 2B - matt;
• VA - Spiegel;
• 4N - poliert.

Die Qualität der Oberfläche wird von den Festigkeitsindikatoren nicht beeinflusst. Wenn alle Arbeiten von Hand erledigt werden, sollte die Auswahl aus den vorgeschlagenen Optionen eher auf der Grundlage der Sichtbarkeit der Rohre getroffen werden. Wenn sie als Element des Innenraums wirken, sollte die Oberfläche unter Berücksichtigung der Einrichtung des Raums ausgewählt werden.

Gültigkeitsbereich der Profilpipeline

Ein kleiner Abschnitt erlaubt nicht die Verwendung als tragende Elemente unter starken Belastungen. Die Steifigkeit des quadratischen Abschnitts reicht jedoch für die Wahrnehmung von Lasten mittlerer Größe aus. Zu den Vorteilen einer quadratischen Rohrleitung gehört ein relativ geringes Gewicht. Beispielsweise beträgt das Gewicht eines Profilrohrs mit 20 x 20 x 2 etwa 1,175 kg / bar. m

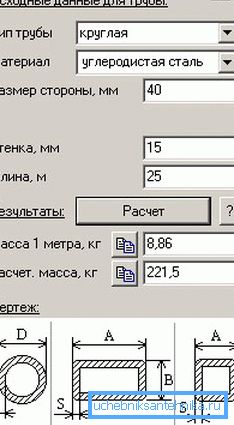

Beachten Sie! Das Gewicht des Rohrs in den Tabellen wird gemittelt, in Wirklichkeit hängt es jedoch von der Dichte des Materials ab. Um das Gewicht der Pipeline genau zu berechnen, können Sie spezielle Rechner verwenden.

Im Hinblick auf spezifische Beispiele für die Verwendung eines quadratischen Rohrs mit einem kleinen Abschnitt können wir die folgenden Beispiele geben:

• für die Herstellung von Möbeln (vor allem in Schulen und in verschiedenen öffentlichen Einrichtungen);

• beim Bau von Zäunen verschiedener Typen - als Rahmen. In diesem Fall ist die Belastung des Metalls gering und Sie können kleine Größen verwenden.

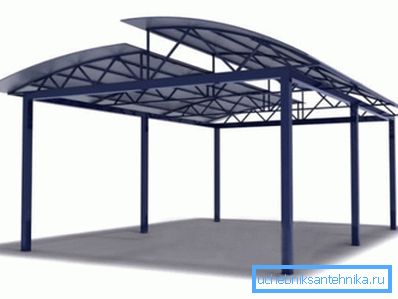

• Für den Bau verschiedener Schuppen müssen während des Baus in gemäßigtem Klima die Auswirkungen der Schneelast und das Gewicht von 1 Meter eines geformten Rohrs 20x20x2 (1,175 kg / 1 m) berücksichtigt werden.

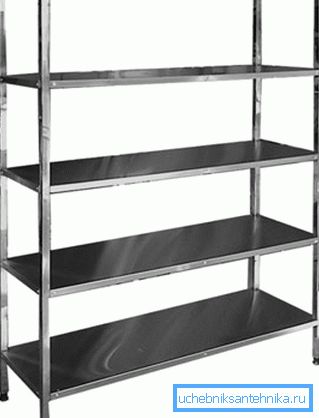

• Bei der Gestaltung des Innenraums können mit quadratischen Rohren elegante Regale und Regale gebaut werden.

Zusammenfassend

Ein quadratisches Rohr mit kleinem Querschnitt aus Edelstahl hat eine Reihe wichtiger Eigenschaften. Das Wichtigste ist, dass es neben seiner hohen Festigkeit und Steifigkeit auch ein ausgezeichnetes Aussehen hat und aufgrund der Korrosionsbeständigkeit unter nahezu allen Bedingungen eingesetzt werden kann (siehe auch den Artikel Rohr 60x40 mm - Merkmale und Gewicht).

Daher kann eine solche Rohrleitung sowohl im Inneren des Raums als auch beim Bau eines Rahmens für leichte Strukturen verwendet werden. Das Video in diesem Artikel zeigt ein Beispiel für die Verwendung einer Profilpipeline als Rahmen für einen Zaun.
