Profilrohr 100x100: haupteigenschaften und merkmale der

In diesem Artikel werden wir darüber sprechen, wie viel ein Vierkantrohr mit einer Seite von 100 mm wiegt. Darüber hinaus betrachten wir die Hauptmethoden zur Herstellung dieses Metalls und dessen Verwendung. Das Interesse an den technischen Eigenschaften von Profilrohren mit solchen Standardgrößen ist nicht zufällig, da diese Art von Walzprodukten die optimale Lösung für den Einsatz im Bauwesen und in vielen anderen Bereichen ist.

Bevor wir über die technischen Merkmale sprechen, die den Umfang dieses Metalls bestimmen, betrachten wir die Merkmale der industriellen Herstellung von Rohren mit einem quadratischen Querschnitt.

Fertigungsfunktionen

Das Profilrohr 100 von 100 für 3 oder Analoga mit größerer Wandstärke wird nach zwei Hauptschemata hergestellt:

• Herstellung von Rundrohren durch Verformung auf einem Walzwerk;
• Produktion eines vollen Zyklus.

Betrachten Sie die Merkmale dieser Methoden genauer.

• Die Herstellung von Walzprodukten mit quadratischem Querschnitt aus einem Barren mit rundem Querschnitt zeichnet sich durch Einfachheit und kurze Fristen aus.

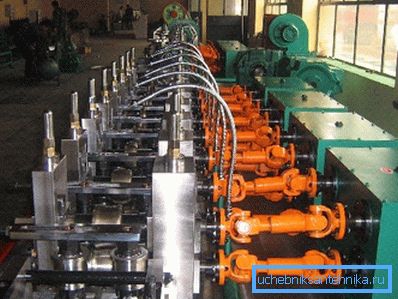

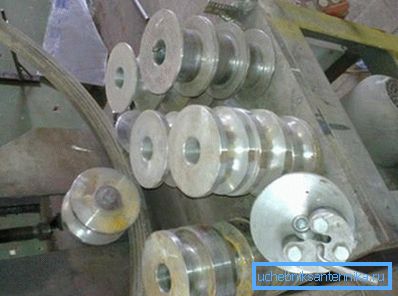

Im Wesentlichen wird das fertige Rohr mit dem erforderlichen Durchmesser durch ein System von Umformrollen geführt, die das Werkstück verformen. Der Vorteil der Technologie liegt in den geringen Abmessungen des Walzwerks und folglich in der Möglichkeit, den Produktionsprozess auf engstem Raum durchzuführen.

Als Rohlinge werden elektrogeschweißte längs- oder kaltgezogene nahtlose Rohre verwendet.

Fertiger Stahl zeichnet sich durch einen niedrigen Produktionspreis bei gleichzeitig geringen Festigkeitseigenschaften aus. Daher werden solche Produkte weit verbreitet verwendet, wenn keine übermäßige mechanische Belastung auftritt.

• Das Profilrohr 100x100x3 kann auf der Linie eines kompletten Zyklus hergestellt werden. In diesem Fall hat das fertige Produkt eine höhere Festigkeit und Widerstandsfähigkeit gegen mechanische Belastungen.

Diese Technologie beinhaltet die Verwendung von Streifen - gewalzten Blechen. Abhängig von der Dicke des Metalls variiert die Wandstärke der fertigen Walzprodukte.

Ein vollständiger Produktionszyklus umfasst das Schneiden des Streifens in Streifen der gewünschten Breite, das Kalt- oder Warmumformen eines quadratischen Barrens und das Schweißen einer Längsnaht. Nachdem das Profilrohr fertig ist, wird es einer Wärmebehandlung unterzogen, um Ermüdungsspannungen abzubauen.

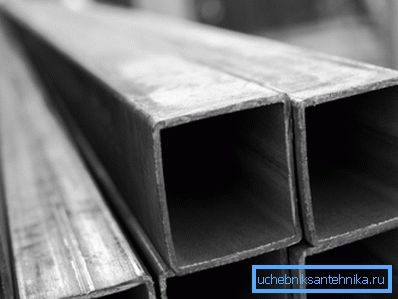

In der Endphase wird das fertige Produkt einer Zinkbehandlung unterzogen, um optimale Korrosionsschutzeigenschaften sicherzustellen.

Wichtig: Das Profilrohr kann aus kohlenstoffarmen Stählen oder rostfreien Legierungen hergestellt werden, deren Gewicht bei gleichen Abmessungen des Produkts erheblich voneinander abweichen kann.

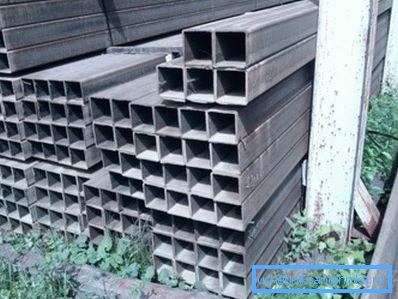

Nachdem wir die Merkmale des Produktionsprozesses betrachtet haben, bestimmen wir das Gewicht der Rohre und wie dieser Parameter die Leistungseigenschaften der gewalzten Produkte beeinflusst.

Wie viele Vierkantrohre wiegen 10 bis 10 cm

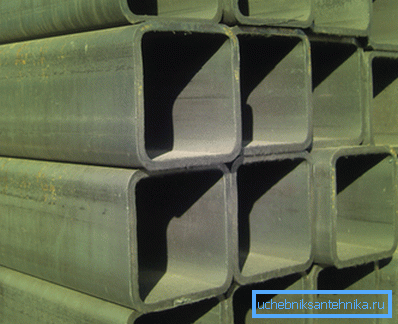

Das Gewicht eines Meters des Profilrohrs 100x100x4 wird durch die Wandstärke und das bei der Herstellung verwendete Material bestimmt. Zum Beispiel ist die Masse der Produkte aus gewöhnlichem schwarzem Stahl etwas höher als wenn dieses Produkt aus Edelstahl hergestellt wäre.

Die beliebtesten Modifikationen mit folgenden Wandstärken: 3, 4, 5 und 6 mm. Solche Rohre werden aus 3PS / SP5-Stahl hergestellt. Das Walzen zeichnet sich durch Duktilität bei ausreichender Festigkeit aus.

Die Parameter dieses Metalls werden durch die in GOST 8639-82 angegebenen Anforderungen bestimmt.

Nach diesem Standard:

• das Gewicht des Profilrohrs 100x100x3 beträgt 9,34 kg;
• das Gewicht des Profilrohrs 100x100x4 beträgt 12,36 kg;
• das Gewicht des Profilrohrs 100x100x5 beträgt 15,3 kg;
• Profilrohr 100x100x6 wiegt 18,24 kg.

Wichtig: Nach den einfachsten Berechnungen kann es bei einem einzelnen gewalzten Ton bei einer Wandstärke von 6 mm etwas mehr als 58 Meter sein.

Wenn wir nun wissen, welches Gewicht und welche Größen für profilgewalzte Produkte mit einer Seitenlänge von 10 cm typisch sind, sollten Sie überlegen, welchen Anwendungsbereich diese Hardware hat und wo sie mit Ihren eigenen Händen verwendet werden können.

Geltungsbereich

Nachdem wir entschieden haben, dass das Gewicht von 1 Meter eines geformten Rohrs 100x100x3 etwas weniger als 9,5 Kilogramm beträgt, werden wir die Hauptanwendungsbereiche dieser Metallrolle betrachten.

Der Anwendungsbereich ist breit und umfasst Folgendes:

• Industriebau unter Verwendung von Metallstrukturen vom Rahmentyp;
• individuelle Konstruktion von Flachbau- und Haushaltsobjekten;
• Maschinenbau und Automobilindustrie;
• Landwirtschaft;
• Metallgewinnungs- und verarbeitende Industrie;
• Schiffbauindustrie;
• Produktion von Werbemöglichkeiten;
• Produktion von modernen Möbeln (Edelstahlrohr).

Im Industriebau wird ein Profilrohr von 100 bis 100 mal 4 oder mehr verwendet, um Tragrahmen für den Bau von Hochhäusern zu montieren.

Zu diesem Zweck werden Produkte mit einer maximalen Wandstärke aus Kohlenstoffstählen verwendet. Dieses Material ist ausreichend elastisch, so dass die Rahmenstruktur auf mechanische Belastungen richtig reagieren kann.

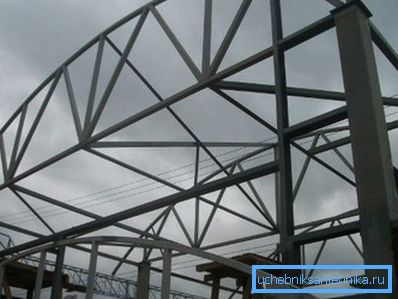

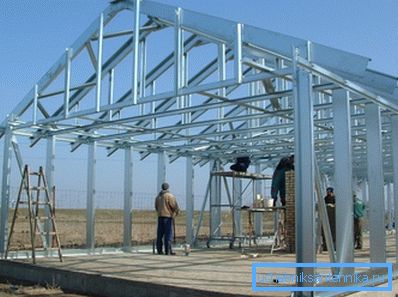

Nicht nur Gerüste, sondern auch Traversen, die beim Bau von großen Dachsystemen verwendet werden, werden überall aus Metall gegart, und Balken werden auch zur Verstärkung der Deckendecken hergestellt. In der Einzelkonstruktion wird Metall mit einer quadratischen oder rechteckigen Querschnittsform verwendet, um Fundamente und Wände sowie Lagersäulen für die Gerätezäune zu verstärken.

In der Automobilindustrie werden Metallprodukte mit quadratischen und rechteckigen Profilen verwendet, um haltbare Rahmen für Lastwagen und Anhänger zu montieren. Aufgrund der hohlen Bauweise ist das Gewicht eines Meters mit einem Durchmesser von 100 x 100 x 5 cm gering, wodurch die Lastkraftwagen weniger schwer werden.

Der bisher relevanteste Bereich der Walzprodukte ist die Montage von Werbestrukturen. Werbebanner und Werbetafeln zeichnen sich durch große Abmessungen und hohe Luftfeuchtigkeit aus, wodurch erhöhte Anforderungen an die Stabilität von Tragstrukturen gestellt werden.

Die Stabilität von Walzprodukten mit quadratischem Querschnitt liegt eine Größenordnung über den ähnlichen Eigenschaften von Rundrohren. Daher können aus sorgfältig ausgewählten Materialien zusammengesetzte Konstruktionen auch in den windigsten Bereichen installiert werden, ohne dass die gesamte Struktur zusammenbrechen könnte.

Merkmale der Montage von Stahlkonstruktionen

Bei der Montage von Metallstrukturen fragt man sich früher oder später, wie sich das Profilrohr 100x100x4 richtig biegt.

Aufgrund der beträchtlichen Abmessungen ist es nicht möglich, spezielle Biegemaschinen auf einer Baustelle oder unter Feldbedingungen einzusetzen. Daher wurden effektivere Verfahren entwickelt, um der Metallrolle die notwendige Form zu geben.

Die Anweisungen zum Herstellen eines Metallbogens lauten wie folgt:

• Die Länge des Rohres ist üblicherweise in mehrere Segmente unterteilt, deren Grenzen auf dem Metall gezeichnet sind.
• Als nächstes berechnen wir den Biegungswinkel des Schnitts entlang der Kante des Segments, um schließlich einen Bogen zu bilden.
• Mit einer Kreissäge schneiden wir die Metallfragmente aus den drei Wänden heraus, so dass die vierte ungeschnittene Wand zur Außenseite des Bogens gerichtet ist.
• Im nächsten Schritt wird die Struktur entlang der Schnittlinie gebogen.
• Der fertige Bogen kocht entlang der Linie der erhaltenen Fugen.

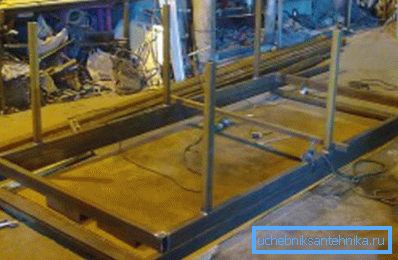

Die Anweisung zum Verbinden von Metallstrukturen während des Zusammenbaus verschiedener Strukturen ermöglicht die Verwendung zweier Methoden:

• Verbindung durch elektrisches Schweißen;
• Schraubverbindung, für die an den Rohrenden ein spezieller Verbindungsflansch angeschweißt ist.

Es wird sowohl diese als auch andere Verbindungsmethode beansprucht, da sie die erforderliche Haltbarkeit unter der Voraussetzung professioneller Leistung bietet.

Fazit

Metallstrukturen werden seit langem im Bauwesen und in anderen ebenso wichtigen Bereichen eingesetzt. Mit Beginn der Produktion der Einspritzrohre zeigten die Metallrahmen jedoch optimale Festigkeitseigenschaften und eine maximale Widerstandsfähigkeit gegen mechanische Belastungen.

Mit der Einführung von Walzprodukten auf dem Markt wurden die Möglichkeiten für den Bau von Hochhäusern, die Errichtung von Industrieanlagen usw. erheblich erweitert. Wenn Sie Fragen haben, können Sie weitere nützliche Informationen finden, indem Sie sich das Video in diesem Artikel ansehen.
