Profil rechteckrohr - abmessungen und merkmale

Profilierte Rechteckrohre sind eine besondere Art von Stahlrohr. Die Einzigartigkeit dieses Produkts liegt hauptsächlich in der nicht standardmäßigen Querschnittsform. In diesem Artikel werden die Eigenschaften dieser Produkte, ihre vorhandenen Abmessungen sowie der Umfang näher untersucht.

Eigenschaften von Profilrohren

Die ungewöhnliche Form des Querschnitts dieses Produkts ist in erster Linie auf seinen Zweck zurückzuführen. Rechteck- und Vierkantrohre werden nicht in Rohrleitungen verwendet, sondern in Rahmenstrukturen aus Metall. Tatsache ist, dass das hohle Rohr die gleiche Festigkeit wie ein Metallstab hat und 30 bis 40 Prozent weniger wiegt.

Durch die Verwendung dieses Materials können Sie also die Masse von Metallstrukturen und deren Kosten reduzieren, während ihre Festigkeit und Kosten unverändert bleiben. Es ist jedoch zu beachten, dass diese Eigenschaften des Produkts nur dann gelten, wenn sie gemäß GOST 8645 - 68 hergestellt wurden.

Mit anderen Worten, geformte Rohre haben nur bei bestimmten Abschnittsgrößen eine hohe Festigkeit. Schon eine kleine Abweichung von den Normen kann die Gesamtfestigkeit der Stahlkonstruktion beeinflussen oder deren Masse erhöhen.

Darüber hinaus basieren die Bemessungsberechnungen von Trägern von Stahlkonstruktionen für die Steifigkeit normalerweise auf Standardabmessungen, deren Werte in den Tabellen der entsprechenden Landesstandards angegeben sind. Dementsprechend erweisen sich die Berechnungen als falsch, wenn die Größen der Profile nicht den Standards entsprechen.

Welche Größen hängen davon ab

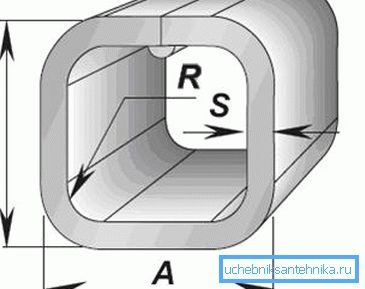

Unter der Größe sollte verstanden werden:

• Die Höhe der Wände des Produkts;
• Breite;
• Dicke;
• Rundungsradius.

Alle diese Parameter hängen in der Regel von der Art der Herstellung der Produkte ab.

In der Industrie gibt es derzeit drei technologische Produktionsprozesse dieser Produkte:

• Technologie der Kaltverformung eines Standardrohrs;
• Heißverformungstechnologie;
• Profilieren und anschließendes Schweißen von Rohrverbindungen.

Die Merkmale dieser technologischen Prozesse beeinflussen:

• Die Methode der Ausrichtung (Kalibrierung) des Profilabschnitts von Produkten;
• Wandstärke;
• Rundungsradius usw.

Betrachten Sie als Nächstes die Merkmale von Produkten, die durch unterschiedliche Produktionstechnologien hergestellt werden.

Anwendungsgebiet

Der Umfang der Profilrohre ist sehr umfangreich.

Meistens werden sie verwendet:

• Im Bau - beim Bau verschiedener Pavillons, Schuppen, Stände usw.
• Bei der Herstellung von Möbeln - Regale, Regale, Schulmöbel usw.
• Automobilindustrie - bei der Herstellung von Anhängern und Rahmen usw.
• Landwirtschaft - für Gewächshausgerüste von Rohrleitungen und anderen bestimmten Strukturen.

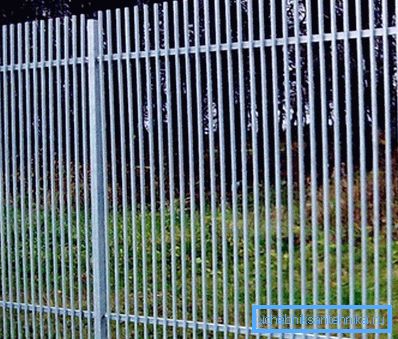

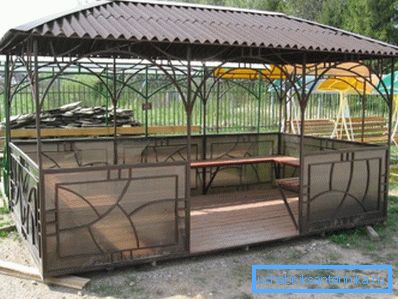

Natürlich kann dieses Material im Haushalt nützlich sein, daraus können Sie Lauben, Zäune, Gartenmöbel, Treppen und vieles mehr herstellen.

Verdienste

Zu den Vorteilen dieses Materials gehören folgende Punkte:

• Stärke;
• Geringes Gewicht
• Erschwinglicher Preis dank des Hohlraummaterials;
• Großes Sortiment - so können Sie ein Produkt mit der passenden Querschnittsgröße abholen.
• Plastizität - falls erforderlich, kann das Produkt beispielsweise durch einen Bogen gebogen werden.
• Einfache Installation durch geringes Gewicht. Montageanleitungen bestehen aus dem üblichen Verschweißen von Teilen.

Tipp! Es ist möglich, Metallstrukturen nicht nur durch Schweißen, sondern auch an Bolzen zu montieren. Eine solche Verbindung wird normalerweise für Fertigteilregale, Gerüste, alle Arten von kommerziellen Geräten usw. verwendet.

Arten von geformten Rohren

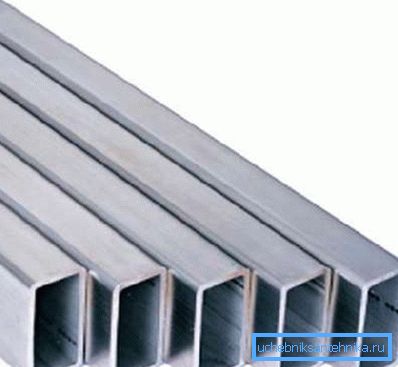

Warm gewalzt

Der warmgewalzte Herstellungsprozess dieser Produkte ist wie folgt:

• Der Barren in Form einer Hülse oder eines Glases wird erhitzt, um die Plastizität zu erhöhen.
• Dann wird der Barren mit Formwalzen gewalzt, wodurch ein Rohr mit kreisförmigem Querschnitt gebildet wird.
• Als nächstes wird das Halbzeug zu einer Formpresse geschickt, wo es in ein quadratisches, ovales oder rechteckiges Produkt umgewandelt wird.
• Der nächste Schritt ist das Abkühlen des Barrens und das Rollen auf den Kalibrierwalzen.
• Wenn das Produkt fertig ist, wird es auf die Temperatur der Kornbildung erhitzt und unter natürlichen Bedingungen allmählich abgekühlt. Mit diesem Vorgang können Sie die Spannung im Kristallgitter entfernen.

Das Ergebnis ist ein Produkt, das den staatlichen Normen entspricht, wonach die Rohrwandstärke nicht weniger als 60 mm betragen darf. Ie Wenn der Schnitt eine rechteckige Form hat, darf die Höhe des Rechtecks ​​nicht unter dem angegebenen Wert liegen.

Der Bereich eines rechteckigen Profilrohrs gemäß GOST 8639 - 82 (pro Quadratprofil) umfasst etwa zwei Dutzend Größen. Die gleiche Größe wird von GOST 8645-68 bestimmt. Darüber hinaus variieren die Abmessungen des Abschnitts von 60x60 mm bis 230x100 mm. Die Herstellung von warmgewalztem Vierkantrohr erlaubt zwar eine Grenze von 180 x 180 mm.

Bei den anderen Größen können die rechteckigen Profilrohre gemäß GOST 8639-82 Folgendes aufweisen:

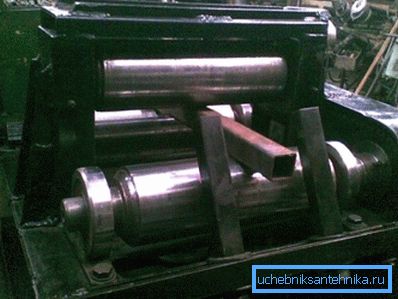

Kalt gewalzt

Die Herstellungstechnologie kaltgewalzter profilierter Rohre umfasst die folgenden Schritte:

• Die erste ist die Vorbereitung - die Landung eines runden Lochs in der Waschmaschine.
• Dann wird das Werkstück gerollt, wodurch runde Rohre geformt werden.
• Als nächstes wird das Produkt in der Presse und im Walzwerk gekräuselt.
• Dann werden wie im vorherigen Fall die Kalibrierung und das Erhitzen (Tempern) des Endprodukts durchgeführt.

Diese Technologie ermöglicht es, kleinere Abmessungen eines rechteckigen Profilrohrs und seiner dünneren Wände zu erhalten. Laut GOST beträgt die Mindesthöhe der Schnittfläche 10 mm. Die maximale Größe des Querschnitts ist auf 120 x 120 mm begrenzt.

Diese Norm enthält 17 Standardgrößen, die in der staatlichen Standardspezifikation 8639-82 definiert sind, sowie 16 Standardgrößen, die in der staatlichen Standardspezifikation 8645-68 definiert sind. Generell kann gesagt werden, dass die Auswahl von Produkten dieses Typs gerechtfertigt ist, wenn Sie nahtlose Rohre mit dünnen Wänden benötigen.

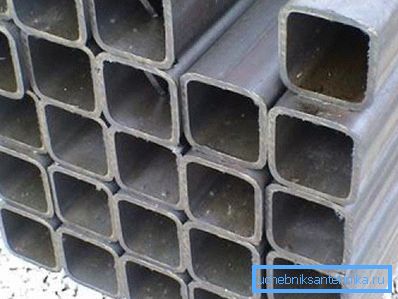

Geschweißt

Der Herstellungsprozess von geschweißten rechteckigen Profilen ist wie folgt:

• Zunächst werden dimensionale Blechzuschnitte geformt, die von einem nicht dimensionalen Stahlblech abgeschnitten werden.
• Als nächstes folgt das Formen des Werkstücks unter der Form des Rohrabschnitts.
• Der nächste Schritt ist das Schweißen der Naht durch induktives Schmelzen und Schweißen oder in einer Inertgasumgebung.
• Die Endphase der Produktion ist die Kalibrierung des Halbzeugs durch Kaltverformung der Walzen.

Die Festigkeit dieser Produkte unterscheidet sich praktisch nicht von nahtlosen, da die Schweißnaht die Festigkeit nur um 5-10 Prozent schwächt. Mit dieser Technologie können Sie jedoch, im Gegensatz zu allen oben genannten, Rohre mit Wandstärken von 1 mm bis 5 mm ausführen. Gemäß GOST 30245 2003 beträgt die Mindestabschnittsgröße 40x40 mm und die maximale Größe 300x300 mm.

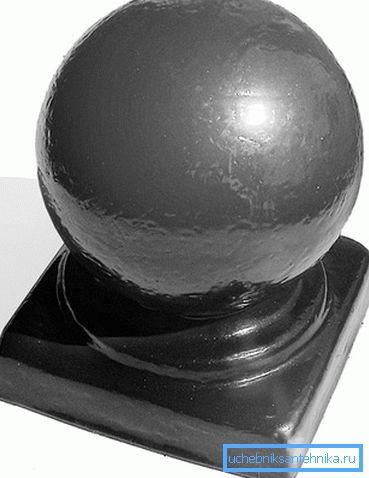

Tipp! Wenn Sie Konstruktionen aus geformten Rohren, z. B. dekorativen Elementen, zusammenstellen, können Sie alle Arten von Formteilen verwenden - Spitzen und andere Elemente.

Hier sind vielleicht alle Hauptmerkmale des fraglichen Materials.

Fazit

Profilrohre haben eine Reihe von Vorteilen, von denen die gute Festigkeit im Vordergrund steht. Aufgrund der oben genannten Eigenschaften dieser Produkte und einer umfangreichen Produktpalette ist ihr Anwendungsbereich sehr umfangreich.

Die einzigen Produkte müssen bestimmten staatlichen Normen entsprechen, nur in diesem Fall haben sie hohe Festigkeitseigenschaften. In dem Video in diesem Artikel erhalten Sie weitere Informationen zu diesem Thema.
