Polypropylenverteiler mit kränen - fertigungsmerkmale

Bei Parallelschaltung mehrerer Heizgeräte oder Anordnung der Heizanlage "Fußbodenheizung" unbedingt Kollektoren verwenden. Diese Geräte können Sie in einem Sanitärfachgeschäft kaufen oder selbst herstellen. In diesem Artikel wird beschrieben, wie ein Abwassersammler mit Absperrventilen aus einem haltbaren und erschwinglichen Material wie Polypropylen zusammengebaut wird.

Allgemeine Informationen

Bislang werden Kollektoren, die allgemein als Kämme bezeichnet werden, für die kumulative Verbindung einer Anzahl von Heizungs- und Sanitärgeräten verwendet. Äußerlich ist dieses Gerät ein zylindrischer Teil mit einem Eingang und mehreren Abgriffen. Jeder Hahn wird mit Absperrventilen geliefert.

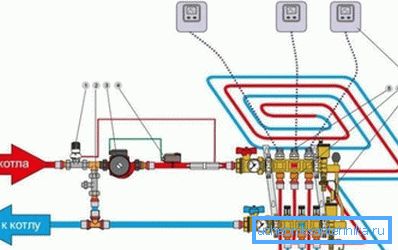

Das Funktionsprinzip dieser Vorrichtung ist das Folgende: Wasser oder andere Flüssigkeit wird unter Druck an den Einlass geliefert. Außerdem ist es auf die Wasserhähne verteilt, die das parallele Anschließen mehrerer Armaturen oder beispielsweise mehrerer Konturen einer Fußbodenheizung ermöglichen.

Der Kollektoranschluss ermöglicht einen gleichmäßigen Wasserdruck in allen Sanitärarmaturen, wenn diese gleichzeitig eingeschaltet werden. Bei Verwendung von Kämmen in Heizungsanlagen ist eine gleichmäßige Erwärmung aller Heizgeräte (Heizkörper oder Konturen eines wärmeisolierten Fußbodens) vorgesehen.

Die Montage eines Kamms aus Polypropylen mit eigenen Händen ist denkbar einfach. Dafür benötigen Sie nur einen Satz T-Stücke und Kugelhähne.

In diesem Fall bietet das Gerät eine Reihe von Vorteilen, z.

• Korrosionsbeständigkeit.
• Dichtigkeit, da die Formteile fest miteinander verschweißt sind.
• Haltbarkeit - auf den Polypropylenwänden der Beschläge sammelt sich nahezu kein Zunder.
• Günstigkeit aufgrund der Tatsache, dass der Preis für Rohre und Formteile aus Polypropylen nicht hoch ist.
• Zuverlässigkeit, da Polypropylen ein ziemlich langlebiges Material ist.
• Die Fähigkeit, genau so viele Hähne wie nötig auszuführen.
• Die Fähigkeit, das Produkt sowohl für die Wasserversorgung als auch für die Heizung zu verwenden.

Aus diesen Gründen bevorzugen viele Experten Metallkollektoren der Vorrichtung, die unabhängig von Polypropylenteilen montiert sind.

Sammler für die Herstellung

Materialien

Um einen Polypropylenverteiler mit Absperrventilen unabhängig voneinander zu montieren, sind folgende Materialien erforderlich:

Beachten Sie! Kugelhähne können nur zum Öffnen und Schließen eines Stroms verwendet werden. Wenn die Intensität reguliert werden muss, sollten andere Ventile verwendet werden.

Durchmesser von Rohren und Formstücken können andere Parameter haben. Die Hauptsache ist, dass sie dem Durchmesser der Pipeline entsprechen.

Montage

Die Anweisungen zum Zusammensetzen des Kamms sind ziemlich einfach. Die Hauptsache ist die folgende Reihenfolge einzuhalten:

• Zuallererst verbinden sich Tees miteinander. Jedes Abschlag dient als Abschlag.
• Dann wird auf einer Seite des Geräts ein Stecker und auf der anderen Seite ein Winkelstück montiert. bei 90 Grad (wenn die Wasserversorgung unten ist).
• Nachdem der Kollektor ohne Krane montiert ist, müssen Sie für jeden Auslass nur ein Absperrventil installieren. Dazu wird an jedes T-Stück ein kleines Stück Rohr angeschweißt, an das ein Polypropylen-Kugelhahn gelötet wird.

Um alle Teile miteinander zu verbinden, benötigen Sie ein spezielles Schweißgerät (Lötkolben).

Im Folgenden wird die Reihenfolge der Passverbindungen mit diesem Gerät beschrieben:

• Der erste Schritt ist das Aufheizen des Lötkolbens auf die Betriebstemperatur. Die Bereitschaft des Instruments wird durch eine grüne LED signalisiert.
• Da die Fittings durch Rohrsegmente miteinander verbunden sind, während sich das Schweißgerät aufheizt, ist es erforderlich, den Rohrabschnitt zu reinigen, der mit dem Fitting verschweißt wird. Dies geschieht mit Hilfe eines speziellen Werkzeugs, das auf die Rohrspitze gesetzt wird und sich dreht.

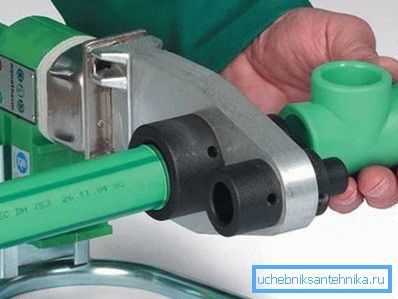

• Nachdem der Lötkolben die Arbeitstemperatur erreicht hat, führen Sie den Fitting und das Rohr in die Werkzeugdüsen ein und warten Sie, bis die Kunststoffoberfläche schmilzt. Mit einem Lötkolben gibt es eine Tabelle, die die Schmelzzeit für Teile mit verschiedenen Durchmessern zeigt.
• Nach Ablauf der in der Tabelle angegebenen Zeit müssen die zu verbindenden Teile aus den Düsen entfernt und zusammengefügt werden. In dieser Position müssen sie bis zur Erstarrung bleiben und versuchen, sich nicht zu bewegen oder zu drehen.
• Danach muss das mit dem Fitting verbundene Rohr abgeschnitten werden, wobei die Spitze verbleibt, um ein anderes Fitting daran zu schweißen.

Tipp! Um "an die Hand zu kommen", sollten Sie an Rohrabfällen und Kupplungen üben, da ein falsch verlötetes Teil den gesamten Kollektor zerstören kann.

Nach diesem Prinzip sind alle Details miteinander verbunden. Wenn der Kollektor mit Kugelhähnen für das Heizungssystem verwendet wird, müssen Sie ein anderes solches Gerät für die Rückführung durchführen.

Fazit

In vielen Fällen ist der Kollektor ein notwendiges Element des Layouts. Wie wir herausfanden, ist es für jeden Heimwerker, der mit einem Lötkolben für Kunststoffrohre umzugehen weiß, die Herstellung dieses Geräts aus Polypropylen möglich. Gleichzeitig wird die Qualität und die Eigenschaften des Produkts Marken-Kämmen nicht nachstehen.

In dem Video in diesem Artikel erhalten Sie zusätzliche Informationen zu diesem Thema.
