Polypropylenrohre für die heizung: 5 installationsstufen

Anfänger, die nicht über genügend praktische Erfahrung verfügen, entscheiden sich bei der Wahl bestimmter Technologien für die Gestaltung einer Klimaanlage, ob sie mit Polypropylenrohren beheizt werden können. Eine eindeutige Antwort erhalten Sie nur, wenn Sie das unten stehende Material lesen.

Polymer-Eigenschaften

Zunächst ist zu beachten, dass diese Art von Kunststoff wie jeder andere auch für den Transport eines flüssigen Mediums geeignet ist, bei dem es sich um das Kühlmittel im Raumheizungssystem handelt.

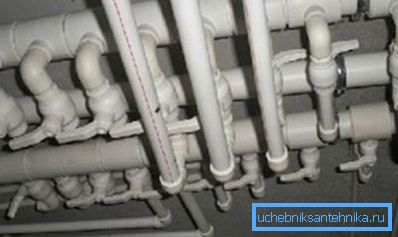

Darüber hinaus hat das Erwärmen von Polypropylenrohren viele Vorteile, die diese Lösung vor dem Hintergrund bestehender Alternativen vorteilhaft auszeichnen.

Dazu gehören:

1. Einfache Installation. Rohre aus Polypropylen zum Erhitzen werden durch Löten miteinander verbunden. Im Gegensatz zum Schweißen von Stahlteilen bereitet diese Technologie selbst für Anfänger keine Schwierigkeiten und erfordert nicht die Einschaltung von Spezialisten, deren Preis recht hoch ist.

1. Polypropylen als einer der Kunststofftypen oxidiert nicht an Luft, da das Heizsystem von Polypropylenrohren absolut nicht korrodiert. Dies verlängert seine Lebensdauer erheblich.
2. Auf der Innenfläche der Rohrleitungen werden aufgrund der außergewöhnlichen Glätte des Kunststoffs keine in Wasser gelösten Mineralsalze abgelagert.. Daher sinkt auch nach vielen Jahren die Kapazität des Heizsystems und damit der Wirkungsgrad nicht.
3. Polypropylenrohr zum Erwärmen weist trotz der Flexibilität eine hohe mechanische Festigkeit auf. Dies bedeutet, dass das aus dieser Art Polymer aufgebaute Raumluftheizungsnetz der hohen Temperatur des Wärmeträgermediums und dem erhöhten Druck des zirkulierenden Fluids standhalten kann.
4. Richtig entworfenes und entworfenes Heizschema aus Polypropylenrohren aufgrund der hohen Durchflussrate, unterscheidet sich in der erhöhten Effizienz im Vergleich zur Erwärmung aus Metalldetails.
5. Geringe Kosten für die Installation des Heizsystems können eingespart werden.

Tipp! Da Heizungsrohre aus Polypropylen leicht mit den eigenen Händen miteinander verschweißt werden können, können Sie das erforderliche Wasserversorgungsnetz einfach selbst gestalten und so Ihre Kosten weiter senken.

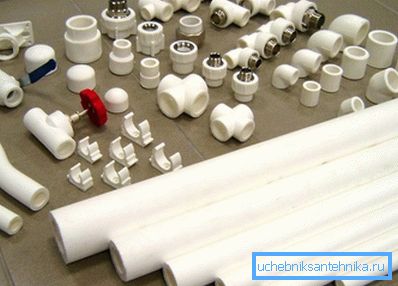

Auswahl der Materialien

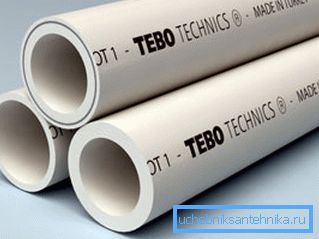

Es gibt verschiedene Arten von Polypropylenrohren. Aber nicht jede von ihnen ist für die Wasserversorgung und Heizung geeignet. Alle notwendigen technischen Merkmale spiegeln sich in GOST R 52134-2003 wider.

In diesem Dokument wird auch der Durchmesser der zu beheizenden Polypropylenrohre angegeben. In der Tabelle können Sie die richtige Art von Teilen in Abhängigkeit von Temperatur, Druck und Wärmeträgertyp auswählen.

Die Kennzeichnung von Polypropylenrohren erleichtert die Unterscheidung zwischen verschiedenen Polymerteilen: PN 20 und PN 25 eignen sich zum Erhitzen. Bei der Herstellung von Kunststoffen ist es möglich, Flüssigkeiten mit einer Temperatur von 90 Grad Celsius zu transportieren. .

Die Zahlen nach der Buchstabenmarkierung zeigen an, dass der Kühlmitteldruck im Heizungssystem 20 oder 25 Mal höher als der atmosphärische Druck sein kann.

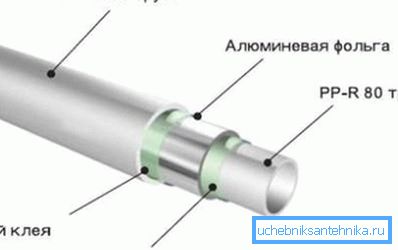

Es ist besser, Rohre und Formstücke aus Polypropylen zum Erwärmen mit der Bezeichnung PN 25 zu verwenden. Diese Produkte sind mit einer dünnen Metallfolie verstärkt, was dem Wassertransportnetzwerk zusätzliche Zuverlässigkeit verleiht.

Unabhängig davon, ob Sie ein neues Heizungsnetzwerk installieren oder einen banalen Rohraustausch durchführen, sollten Sie vor dem Kauf sicherstellen, dass folgende Eigenschaften erfüllt sind:

• Das Produkt muss eine perfekt runde und gleichmäßige Form haben.
• Die Struktur des Kunststoffs, aus dem die Rohre gegossen werden, muss über ihre gesamte Länge gleichmäßig sein.
• Auf dem Rohr muss unbedingt eine Markierung vorhanden sein, durch die Sie das Herstellungsdatum, die Chargennummer und andere technische Parameter ermitteln können.

Beachten Sie! Für die Herstellung eines Heizungsnetzes müssen Sie Rohre und Formstücke kaufen, die in einer Anlage hergestellt werden. Jeder Hersteller kann kleine Änderungen in der Zusammensetzung des verwendeten Polymers vornehmen. Anschließend kann es beim Löten zu einer Heirat und zu einer lockeren Verbindung der Teile untereinander kommen. Darüber hinaus können die Größen von Produkten verschiedener Hersteller geringfügig abweichen.

Montage der Heizungsanlage

Stufe 1. Berechnungen

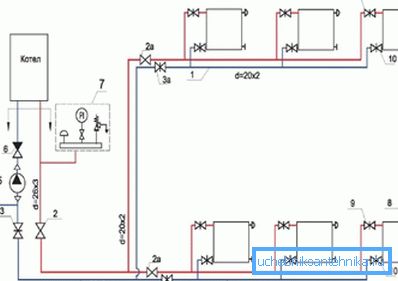

Trotz der Tatsache, dass die Installation des Heizsystems unabhängig erfolgen kann, ist es ratsam, es von einem Fachingenieur zu entwerfen. Nur er kann alle notwendigen Parameter berechnen und eine Zeichnung erstellen, nach der die Montage durchgeführt wird.

Die Wahl einer bestimmten Heizart hängt von den Eigenschaften des Raums und seiner Umgebung ab. Zusätzlich können abhängig von den verwendeten Kühlern Systeme mit oberer und niedrigerer Kühlmittelzufuhr installiert werden.

Vor der Erstellung der Dokumentation muss der Spezialist die Wohnung inspizieren, die tatsächlichen Abmessungen entfernen, das Vorhandensein oder Nichtvorhandensein von Isolierungen usw. überprüfen.

Das abschließende Projekt sollte zusätzlich zum direkten Zeichnen Folgendes anzeigen:

• Wie groß ist der Durchmesser von Polypropylenrohren, die bei der Planung eines Heizungssystems für die Räumlichkeiten verwendet werden sollen?
• Winkel, unter denen die Hauptleitungen verlegt werden müssen, um den natürlichen Wasserfluss zu gewährleisten;
• Befestigungspunkte und Anschlussmöglichkeiten für Heizkörper und andere Geräte (Boiler, Warmwasserbereiter usw.).

Stufe 2. Erforderliche Werkzeuge

Das Erwärmen mit Polypropylenrohren funktioniert nur dann lange und effizient, wenn während der Installation der Lötvorgang sorgfältig durchgeführt wurde.

Für diese Arbeit benötigen Sie nicht nur direkt Rohre und Formstücke, sondern auch spezielle Ausrüstung:

• Spezialschweißgerät zum Löten von Polypropylen (es wird auch "Eisen" oder "Lötkolben" genannt);
• Düsen, mit denen sich Teile mit unterschiedlichem Durchmesser erwärmen lassen;
• Spezialschneider oder -schere, mit der Sie Rohrstücke der gewünschten Länge schneiden können;
• Rasierer - eine Vorrichtung zum Entfernen der Überreste der Verstärkungsfolie vom Rohrende, die das Löten beeinträchtigen können;

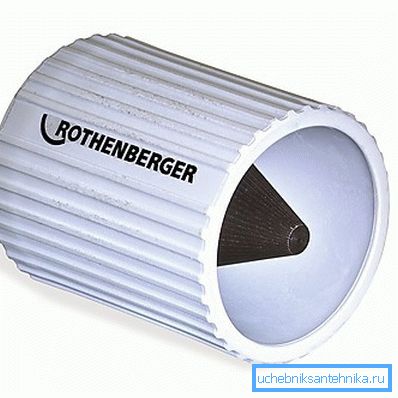

• Faskosnimitel - ein Gerät, das den Schnitt des Rohres abschrägt, wodurch es besser in die Armatur für die Verbindung von Rohren eingeführt wird.

Stufe 3. Vorbereitung

Bevor Sie mit der Verbindung fortfahren, müssen die Rohre auf besondere Weise vorbereitet werden:

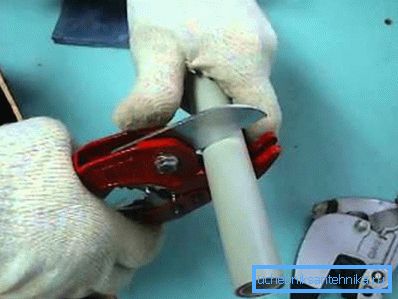

1. Mit Hilfe einer speziellen Schere oder eines Rohrschneiders werden die erworbenen Polypropylenrohre in die gewünschten Längen geschnitten.

1. Vom Ende des Rohres (seinem äußeren Teil) wird eine Fase mit einer Breite von 3 mm unter einem Winkel von 15 Grad entfernt. Dank dieses Vorgangs kann das Rohr leichter in die Anschlussarmaturen eingeführt werden. Außerdem "reinigt" das scharfe Ende die Schicht aus erhitztem Kunststoff nicht, was in Zukunft zu einer Verletzung der Dichtheit der Verbindung führen kann.

1. Das Rohr und die Innenfläche des Formstücks sollten gründlich von Staub und Ablagerungen gereinigt und anschließend mit einem speziellen Compound entfettet werden.

Stufe 4. Schweißen

Es ist notwendig, mit der Vorbereitung der Ausrüstung zu beginnen:

1. Installieren Sie das Bügeleisen auf einem speziellen Ständer, der die Verwendung erleichtert und vor Verletzungen schützt.
2. Der Thermostat des Geräts sollte auf 270 Grad Celsius eingestellt sein. Diese Temperatur ist optimal für das Schweißen von Polypropylenrohren während der Installation des Heizsystems.
3. Danach müssen Sie warten, bis sich das Gerät erwärmt hat. Das Ende dieses Vorgangs wird durch eine grüne LED angezeigt.

Das Verbinden von Rohren miteinander wird in der folgenden Reihenfolge durchgeführt:

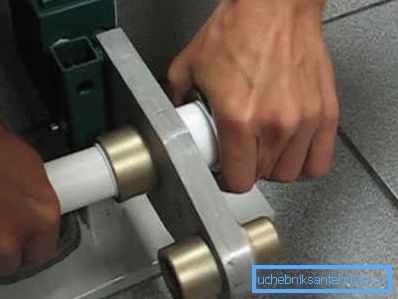

1. Ein Anschlussstück wird auf den Lötkolbenstift gesetzt und ein Rohr wird in die Buchse eingeführt. Dies muss gleichzeitig erfolgen, damit das Erwärmen und Schmelzen des Kunststoffs an beiden Teilen gleichmäßig erfolgt.

1. Die Aufwärmzeit hängt vom Durchmesser der verwendeten Teile ab und ist in der Begleitdokumentation zum Lötkolben angegeben.

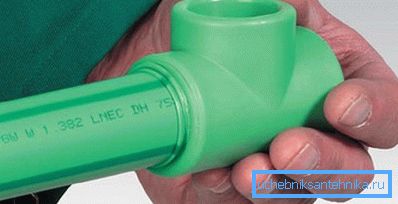

2. Am Ende des Schmelzens müssen Sie das Rohr und die Verbindung vom Lötkolben entfernen und ineinander stecken.

Um eine maximale Qualität während des Andockens sicherzustellen, sollten Sie die folgenden Tipps beachten:

• Wenn Sie Teile verbinden, müssen Sie sicherstellen, dass ihre axiale Linie streng parallel ist.
• Während des Aushärtens von Kunststoff können sich Rohr und Formstück nicht bewegen;
• Beim Zusammenfügen von Produkten ist es verboten, sie um die eigene Achse zu drehen.

Stufe 5. Fixierung

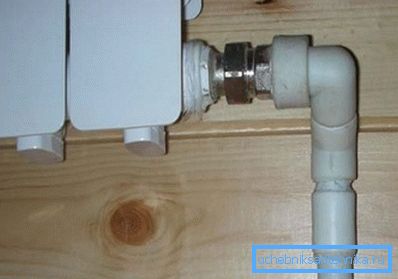

Die Verbindung mit Heizkörpern erfolgt über spezielle, schnell lösbare Elemente, die an den Endabschnitten der Heizungsrohrleitungen befestigt sind.

Um Verzug während des Betriebs zu vermeiden, sollten alle fertigen Teile mit Klammern oder Klammern an der Wand befestigt werden. Sie müssen so ausgelegt sein, dass sie dem Gewicht der mit Wasser gefüllten Leitung standhalten. In gleicher Weise montierte Heizkörper.

Fazit

Die Anweisungen in diesem Artikel beschreiben detailliert die Reihenfolge der Aktionen, mit denen Sie die Einrohrheizung aus Polypropylen eines Privathauses mit Ihren eigenen Händen ausstatten können. Ein ähnlicher Bau wird durchgeführt und der Bau eines ähnlichen Schemas in der Wohnung. Weitere Details zu unserem Thema zeigen Ihnen das angebotene Video.
