Polyethylen-wasserleitung: dokumentation, installation von

Wie praktisch sind Druckrohre aus Polyethylen? Welche Standards bestimmen ihre Produktion? Wie kann man die Rohrleitungen aus Polyethylenrohren installieren - mit eigenen Händen und mit Industrieanlagen? Versuchen wir, diese Fragen zu beantworten.

Erste Bekanntschaft

Was wissen wir über Polyethylen? Es ist der billigste und am häufigsten verwendete Kunststoff der Welt, der durch die Polymerisation von Ethylengas hergestellt wird. Es ist beständig gegen Säuren, Laugen und niedrige Temperaturen. Aufgrund seiner Viskosität und seiner Dämpfungseigenschaften überträgt es leicht beträchtliche mechanische Belastungen und starke Stöße.

Hinweis: Die Elastizität des Polymers bleibt bei niedrigen Temperaturen erhalten, sodass die aus Polyethylen hergestellten Wasserleitungen das Einfrieren von Wasser ohne Zerstörung tolerieren können. Das Rohr wird gedehnt und kehrt nach dem Abtauen wieder in seine ursprüngliche Größe zurück.

Abhängig von den Polymerisationsbedingungen unterscheiden Sie Polyethylen mit niedrigem (PND), mittlerem (PSD) und hohem (LDPE) Druck:

Von den mechanischen Eigenschaften des Kunststoffes hängt die Festigkeit der daraus hergestellten Polymerwasserleitung ab. Die haltbarsten Produkte von HDPE.

Die Arbeitstemperatur der Rohre ist auf 40 - 60 ° C begrenzt: Bei höheren Temperaturen beginnt das Polymer zu erweichen.

Regulatorische Dokumentation

Anforderungen an die Qualität von Rohren sind in GOST 18599-2001 festgelegt. Lassen Sie uns einige Punkte hervorheben, die bei der Auswahl und Bedienung von praktischem Wert sind.

Die wichtigsten Betriebsparameter der Rohrleitung sind:

• Nenndurchmesser. Es kann Werte von 10 bis 1200 mm annehmen.
• Nominale Wandstärke. Sein Wert variiert zwischen 2 und 59,3 mm.
• MOP - maximaler Nenndruck Gemessen in Megapascal. Um in mehr übliche kgf / cm2 umzuwandeln, reicht es aus, das MOP mit 10,2 zu multiplizieren.

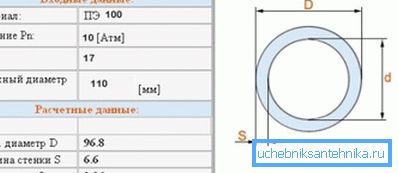

• SDR - Standardabmessungsverhältnis, das Verhältnis von Außendurchmesser zu Wandstärke. Je kleiner der SDR ist, desto größer ist der berechnete Arbeitsdruck.

• Frau - die sogenannte Langzeitfestigkeit des Materials, gemessen in Megapascal. Dieser Parameter mit einer etwas vagen Beschreibung wird immer im Pipe-Namen angezeigt.

Wie kann man die Bezeichnungen lesen, die in der Norm vorgesehen sind?

Dazu gehören:

1. Ein Hinweis auf die Festigkeit des Materials. PE 32 bedeutet Polyethylen mit MRS = 3,2 MPa, PE 63 - mit MRS 6,3 MPa usw.
2. SDR-Option.
3. Nenndurchmesser und Wandstärke.
4. Zweckrohr (trinkend oder technisch).
5. Verweis auf GOST 18599-2001.

Unter dem Namen PE 100 SDR 11 - 32 x 3 trinkt beispielsweise GOST 18599-2001 ein Polyethylen-Wasserrohr mit einer Wandstärke von 3 mm und einer Wandstärke von 3 mm, das aus einem Material mit MRS = 10 MPa für Trinkbedürfnisse hergestellt ist.

Außerdem:

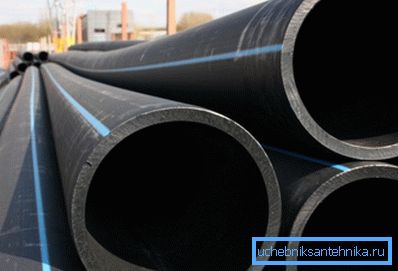

• Die Farbe der Pfeife ist schwarz (alternativ schwarz mit blauen Streifen) oder blau.

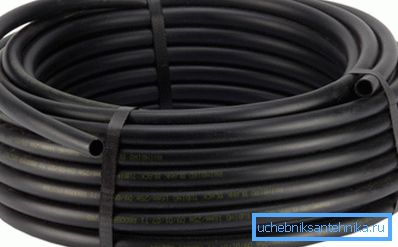

Allerdings: 32 Produkte aus PE müssen ausschließlich schwarz sein.

• Mit einem Durchmesser von bis zu 180 mm können Rohre in Rollen, in Rollen und in geraden Längen geliefert werden. Mit größerem Durchmesser - nur in geraden Abschnitten.
• Produkte müssen glatte Oberflächen haben - außen und innen. Es sind nur geringe Welligkeiten zulässig.

Montage

Wie werden Rohrleitungen aus Polyethylenrohren montiert, die in geraden Teilen geliefert werden? Die Verbindungsmethoden hängen hauptsächlich vom Durchmesser und der Dicke der Wand ab.

Wände über 4 mm

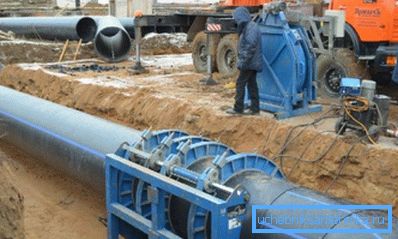

Hier ist das Stoßschweißen die Hauptmethode für die Installation. Um die Enden der Rohre zu schmelzen, wird ein flaches, antihaftbeschichtetes elektrisches Heizelement (Spiegel) verwendet. Die Zentrierung und anschließende Klemmung der Rohre erfolgt durch manuelle, mechanische oder (mit großem Durchmesser) hydraulische Vorrichtungen.

Die Schließkraft beträgt 1,5 kg / cm2; Der Zeitpunkt des Erhitzens und der Fixierung wird durch die Wandstärke der Rohrleitung bestimmt:

Trotz der niedrigen Wärmeleitfähigkeit des Polymers bietet es keinen vollständigen Schutz gegen das Einfrieren bei einer geringen Flussrate von Wasser durch die Rohrleitung. Externe Installationsrohre aus Polyethylenrohren werden immer unterhalb des Gefrierpunkts verlegt. Dementsprechend umfasst die Schätzung für die Verlegung von Wasserleitungen aus Polyethylenrohren auch Erdarbeiten und im Winter auch das Auftauen der obersten Bodenschicht.

Es ist merkwürdig, dass häufig stumpfgeschweißte Peitschen verwendet werden, um alte Wasserleitungen aus Stahl und Gusseisen zu rekonstruieren, und nicht immer erfordern diese Arbeiten Aushub.

Die Möglichkeiten, ein Polyethylenrohr in eine alte Wasserversorgung zu ziehen, können zwei Hauptkategorien zugeordnet werden:

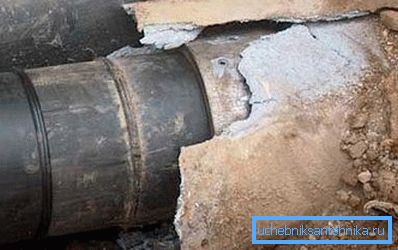

1. Passieren Sie das alte Stammrohr mit einem kleineren Durchmesser. Die geringere Rauhigkeit von Polyethylen im Vergleich zu Metallen kompensiert das geringere Spiel. Ablagerungen an den Wänden alter Rohre können jedoch die Räumung problematisch machen. Trotz der vorläufigen mechanischen Reinigung: Manchmal kann die Halskrause nicht mehrjährige Kalk- und Rostschichten verkraften.

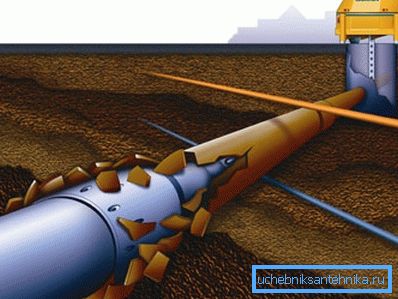

1. Rohr mit gleichem Durchmesser mit vorläufiger Zerstörung der alten Rohrleitung passieren. In diesem Fall wird ein hydraulischer Kalibrator durch ein Kabel vorläufig durch das alte Rohr gezogen, wodurch der Außendurchmesser zyklisch vergrößert und verkleinert wird, wodurch die alte Leitung zerstört und ihre Bruchstücke in den Boden gedrückt werden.

Wände weniger als 4 mm

Bei einer geringen Wandstärke kann die Montage der Rohrleitungen aus Polyethylenrohren mit Hilfe von Elektroschweiß- oder Klemmverschraubungen erfolgen.

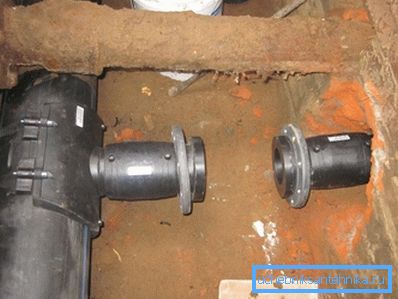

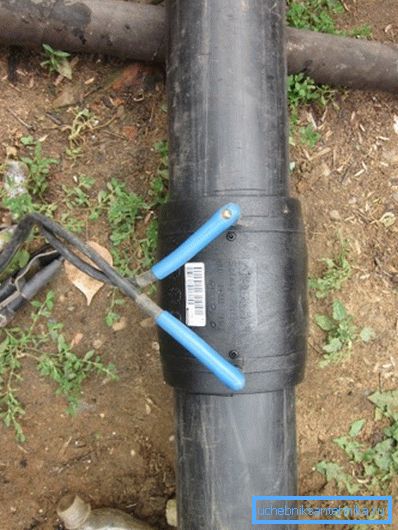

• Im ersten Fall werden die Muffenanschlüsse an den Enden der Rohre angebracht, wonach eine Spannung von 12 Volt an ihre Kontaktanschlüsse angelegt wird. Durch das Wiedererwärmen des in die Armatur eingebauten Spiralheizers wird diese zuverlässig mit dem Rohr verbunden.

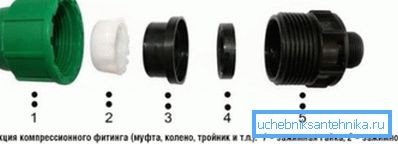

• Beim Anziehen der Überwurfmutter wird das Rohr mit einem O-Ring aus Gummidichtung geklemmt. Für diese Verbindungsmethode ist kein anderes Werkzeug als eine Schere zum Schneiden von Rohren erforderlich. Die einfachsten Anweisungen können helfen, ein Auslaufen während der Montage zu vermeiden: Seien Sie beim Positionieren des Gummidichtrings vorsichtig und vermeiden Sie, dass er über die Nut zwischen dem Rohr und dem Körper der Armatur hinausgeht.

Fazit

Hoffentlich konnten wir alle Fragen beantworten, die für den Leser von Interesse sind. Weitere thematische Informationen werden ihm wie immer durch das Video in diesem Artikel zur Verfügung gestellt. Erfolge!
