Pipelineverlegung: methoden und materialien für autobahnen

Welche Methoden werden zur Wasserversorgung verlegt? Wie ist das Polypropylenrohr an der Warmwasserversorgung der Hütte verlegt? Wie sind die Hauptwasserleitungen unter stark befahrenen Autobahnen und Gebäudefundamenten? In dem Artikel werden wir versuchen, den Leser mit einigen Aspekten der Performance dieser Werke vertraut zu machen.

Privates Haus

Beginnen wir mit Informationen, die für Besitzer von Ferienhäusern von praktischem Wert sind. Woraus besteht die Wasserversorgung und wie passt sie in den Boden?

Material

Normalerweise wird nur kaltes Wasser in die Hütte gestellt. Warmwasser und Heizung werden eigenständig organisiert. Gas, Strom, Brennholz, Kohle, Pellets (gepresste Pellets aus Sägemehl) usw. können als Wärmequellen verwendet werden.

In diesem Fall die effizienteste Verwendung von Polyethylenrohren.

Warum

• Polyethylen ist extrem langlebig. Die Lebensdauer der Rohrleitung wird auf mindestens 50 Jahre geschätzt.
• Es ist korrosionsbeständig (wie alle anderen Polymere).

Außerdem: Polyethylen ist gegenüber aggressiven Medien extrem beständig. Aus diesem Kunststoff werden neben dem Glas Geschirr hergestellt, in das konzentrierte Säuren und Laugen zugeführt werden.

• Polyethylen - Dielektrikum. In diesem Fall können Sie keine Angst vor Streuströmen und elektrochemischen Prozessen haben, die die Ventile zerstören.
• Seine Oberfläche ist nicht mit Kalkablagerungen überwachsen., was das Material von allen Stahlrohren unterscheidet.

• Zugunsten von Polyethylenrohren sagt ihren Preis.: bei gleichem Durchsatz ist es 1,5-2 mal niedriger als bei nicht verzinktem Stahl.
• Schließlich behält Polyethylen seine Elastizität bei niedrigen Temperaturen.. In der Praxis bedeutet dies, dass das Rohr auch beim Gefrieren des Eises nicht durch den Eisdruck zerbrochen wird: Die Schale wird nur wenig gedehnt und beim Abtauen kehrt sie zu ihren ursprünglichen Abmessungen zurück.

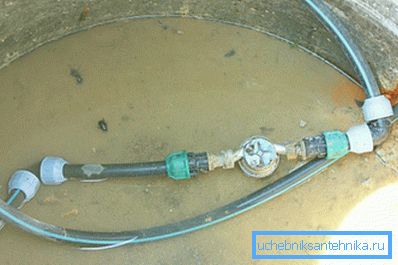

Der Eingang der Wasserzählerbaugruppe im Brunnen wird mit einem einteiligen Rohr verlegt: Mit einem Durchmesser von bis zu 180 mm wird er in Spulen und Spulen geliefert. Die Verkabelung im Haus kann natürlich auch mit anderen Materialien erfolgen; als Adapter montierte Klemmverschraubung.

Und was ist besser für den Fall, wenn Warmwasserversorgung und Heizung durch Anschluss an die Heizungsanlage bereitgestellt werden?

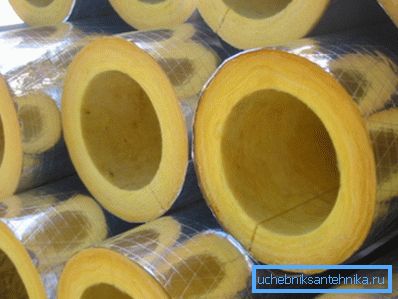

• Bei der Überkopfverlegung wird traditionell Stahlrohr verwendet. Verbindungen werden durch Schweißen oder auf Gewinde montiert; Die Wärmedämmung besteht aus Glaswolle mit Fiberglas oder verzinktem Eisenmantel.

• Bei der Installation unter der Erde sollten verstärkte Polypropylenrohre verwendet werden.. Es ist verstärkt - weil sie eine höhere Zugfestigkeit haben und beim Erhitzen eine geringere Dehnung haben. Zum Verbinden von geraden Längen wird das Niedertemperatur-Muffenschweißen verwendet. Aluminiumverstärkungen erfordern beim Schweißen Vorabisolieren.

Nuance: Wenn das Polyethylenrohr beim Verlegen mit einem Radius von mindestens fünf Durchmessern gebogen werden kann, werden die Windungen von Polypropylenbuchsen nur durch Fittings ausgeführt.

In den Boden legen

In welcher Tiefe verlegen sie Wasserrohre, wenn sie den Einstieg in den Boden verlegen?

Um diese Frage zu beantworten, wenden wir uns den regulatorischen Dokumenten zu.

1. Gemäß SNiP 2.04.02-84 sollte die Tiefe der Verlegung von Wasserrohren bis zu ihrer unteren Oberfläche mindestens einen halben Meter höher sein als die maximale Eindringtiefe in den Boden bei null Temperatur (Gefriertiefe).
2. Der Kodex der Regeln des Joint Ventures 40-102-2000 macht eine Ergänzung: Diese Tiefe kann durch die Verwendung einer nicht hygroskopischen Wärmedämmung reduziert werden.

Zur Erleichterung des Lesers präsentieren wir die Werte der Gefriertiefe für einige Regionen des postsowjetischen Raums.

Warum sind Wasserrohre in großen Tiefen verlegt? Alles ist offensichtlich: Ohne Wasserpumpen bei Umgebungstemperaturen unter null gefrieren sie einfach. Gleichzeitig löst die tiefe Verlegung das Problem der Rohrverformung beim Bewegen entlang der Oberfläche eines Kraftfahrzeugs.

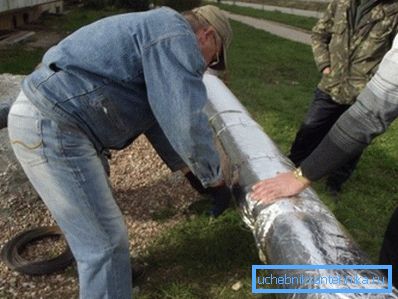

Hinweis: Die Isolierung der Wasserversorgung garantiert nicht den Frostschutz. Es wird nur langsamer gefrieren. Das Abtauproblem beim Verlegen von Rohren in geringer Tiefe wird radikalerweise nur durch ein in einem gemeinsamen Isoliermantel verlegtes Heizkabel gelöst.

Autobahnen

Wie sind die Wasserleitungen verlegt?

Materialien

Beim Verlegen von innerstädtischen Wasserversorgungssystemen wurde bis vor kurzem massiv genutzt:

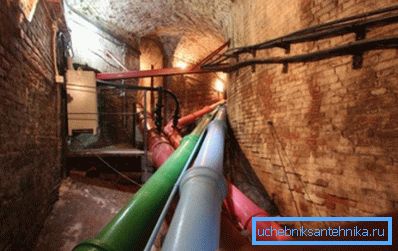

1. Gusseisenrohre mit einer aufgeweiteten Dichtung mit Cabol (imprägniert mit organischen Bitumenfasern) und geschmolzenem Blei. Die Korrosionsbeständigkeit von Gusseisen ermöglicht es, dass viele abgelagerte Alterungslinien und mehr hintere Leitungen heute noch in Betrieb bleiben. Das Hauptproblem des Materials ist seine Fragilität: Bodenbewegungen führen zu Unfällen.

1. Schwarzer Stahl Sein Gebrauch ist einer der Wahnsinn, der mit dem Versuch verbunden ist, Geld zu sparen; Die Lebensdauer des Stahlwasserversorgungssystems vor dem ersten durch Korrosion verursachten Unfall betrug nicht mehr als 10-15 Jahre.

Außerdem: Aufgrund von Rost- und Kalkablagerungen wurde das Lumen der Pfeife während dieser Zeit auf 25 bis 40 Prozent des Originals reduziert. Ratet mal, wie es den Druck des Wassers beeinflusst hat?

Glücklicherweise steht der Fortschritt nicht still, und jetzt haben sich neugierigere Lösungen verbreitet.

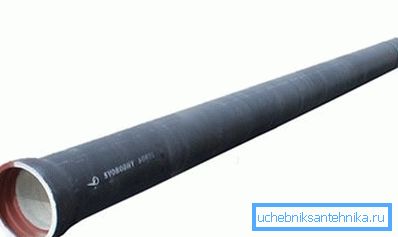

1. Rohre aus VChSHG (Sphäroguss mit Kugelgraphit) besitzen die Korrosionsbeständigkeit von Gusseisen und die Duktilität von Stahl mit niedrigem Kohlenstoffgehalt. Die Dichtheit der Buchsenverbindungen wird durch Gummi-O-Ringe gewährleistet.


2. Polyvinylchlorid-Druckrohre werden durch Muffen und Rohrkupplungen mit den gleichen Gummi-O-Ringen oder Klebeverbindungen verbunden.

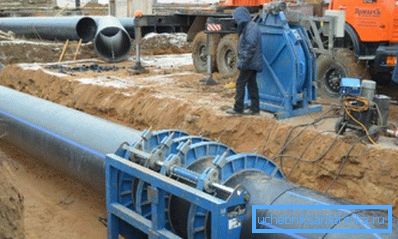

3. Schließlich werden Polyethylen-Hauptrohre durch Niedertemperatur-Stumpfschweißen verbunden: Die Enden benachbarter Rohre werden mit einem elektrischen Heizer geschmolzen und gegeneinander gedrückt. Das Ausrichten und Spannen mit großem Rumpfdurchmesser erfolgt mit mechanischen oder (mit einem Querschnitt von mehr als 250 mm) hydraulischen Geräten.

In den Boden legen

Wenn Öl- und Gasleitungen und Heizleitungen über dem Boden und direkt an der Oberfläche verlegt werden können, sind die oben beschriebenen Hauptwasserversorgungssysteme im Boden vergraben.

Das traditionelle Styling-Schema ist klar und vertraut:

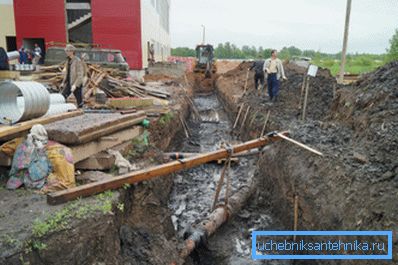

1. Ein Graben gräbt entlang der zukünftigen Autobahn.

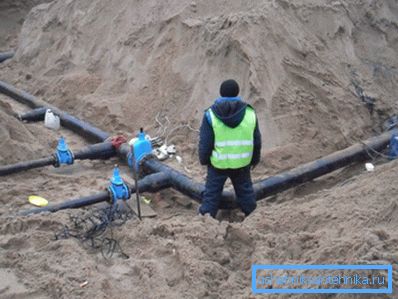

1. Die Rohrleitung, die geschweißt oder auf andere Weise verbunden ist, wird in einen Graben auf einem Sandkissen gelegt und mit Erde bedeckt.

Bei stark befahrenen Straßen werden Rohre häufig in einer Stahlbetonrutsche untergebracht, die bei erheblicher Belastung der Oberfläche nicht beschädigt werden kann.

Es ist klar, dass dies nicht der praktischste Weg ist: Eine große Anzahl von Aushubarbeiten und die Einschränkung der Transportbewegungen werden dem Arbeiter und den Bürgern kaum gefallen.

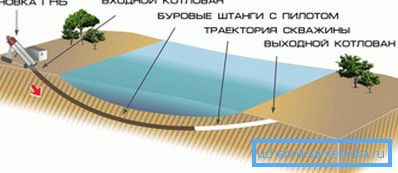

Im Jahr 1971 begann eine neue Ära beim Bau von unterirdischen städtischen Pipelines: Martin Cherrington (USA) war der erste, der die Verlegung von Pipelines mit der HDD-Methode (horizontales Richtbohren) testete. Die Essenz der Methode ergibt sich aus ihrem Namen: Das Rohr passt nicht in den Graben, sondern wird unter die Oberfläche geführt, ohne die oberen Bodenschichten zu stören.

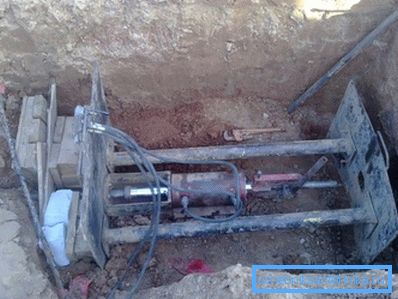

Derzeit wird die grabenlose Rohrverlegung auf verschiedene Arten praktiziert:

SNiP 3.05.04-85

Wie leiten Sie den Bau einer Wasserversorgung mit Ihren eigenen Händen? Grundlegende Anweisungen für die Planung und Verrohrung sind in SNiP 3.05.04-85 Externe Netze sowie Wasserversorgungs- und Abwasseranlagen enthalten. Wir geben einige Anforderungen an dieses Dokument.

Wie soll also die Pipeline nach SNiP verlegt werden?

• Bei Muffenverbindungen mit Gummidichtungen sollte der Drehwinkel an jeder Verbindung 2 Grad für Durchmesser bis 600 mm und 1 Grad für Durchmesser von 600 mm nicht überschreiten.
• Abweichungen von der Konstruktionsachse der Rohrleitung sollten 100 mm nicht überschreiten.
• Gummidichtungen an Muffenverbindungen können nicht primorozhennymi verwendet werden.

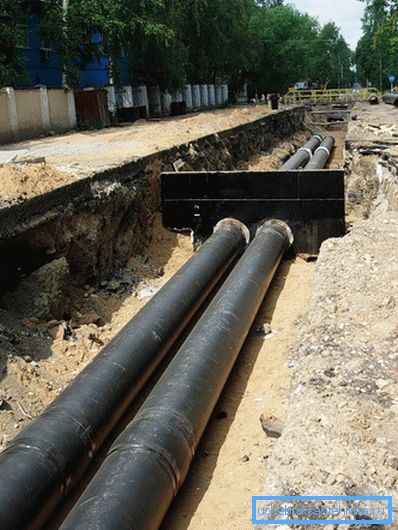

• Stahl- und Stahlbetonleitungen sind vor Korrosion geschützt.


• Das Schweißen zwischen Polymerrohren (insbesondere HDPE und LDPE) ist nicht zulässig.
• Das Schweißen von Stahlrohren kann bei einer Temperatur von nicht weniger als -50 ° C, Polyethylen - nicht weniger als -10 ° C durchgeführt werden.

Fazit

Wir hoffen, dass wir die Neugier der Leser auf dem Gebiet der Verlegungsmethoden von Wasserleitungen und der dafür verwendeten Materialien befriedigen konnten. Weitere Informationen finden Sie wie üblich im Video in diesem Artikel. Erfolge!
