Pipeline-wasserdruck

Die wahrscheinlichsten Ursachen für Störungen beim Betrieb des Wasserversorgungssystems in einem Privathaus sind bekanntlich Korrosion der Rohrwände, die Ablagerung von Salzen darauf und der hohe Wasserdruck in der Rohrleitung. In Anbetracht der Tatsache, dass in den letzten Jahren Kunststoffkollektoren immer häufiger Metallrohre ersetzen, stellen nur die beiden zuletzt genannten Gründe eine echte Bedrohung für Ihr Wasserversorgungssystem dar. Die Frage der Bekämpfung von Salzlagerstätten fällt nicht unter das Thema unseres Artikels (obwohl sie teilweise die Druckindikatoren in Rohrleitungen beeinflusst), in Zusammenhang mit dem nur der letzte Faktor betrachtet wird.

Um möglichen Problemen vorzubeugen, sollten Sie sich mit dem beiliegenden Pass vertraut machen und sicherstellen, dass sie den in Ihrem Wasserversorgungssystem vorgesehenen Drücken standhalten, bevor Sie Rohrprodukte kaufen.

Tipp! Ein erhöhter Druck im System hat einen erhöhten Wasserverbrauch zur Folge.

Dies führt zu einem zusätzlichen Energieverbrauch der Pumpausrüstung, wodurch die kontinuierliche Wasserzirkulation im System sichergestellt wird.

Druckwert

Es ist bekannt, dass die Aufrechterhaltung des normalen Wasserdrucks in Rohren die wichtigste Voraussetzung für den Betrieb des Wasserversorgungsnetzes sowie für seinen langfristigen und störungsfreien Betrieb ist. In diesem Fall kann der Druck in der Rohrleitung erheblich von dem für Haushaltsinstallationssysteme normalisierten festen Durchschnitt abweichen.

So sollte beispielsweise für den normalen Betrieb eines Küchenventils der Druck des Trägers im Wasserversorgungssystem nicht weniger als 0,5 bar betragen.

Der Wert dieses Indikators unterscheidet sich jedoch in der Regel etwas vom angegebenen Wert. Deshalb ist es bei der Annahme des Wasserversorgungssystems (insbesondere nach seiner Reparatur) wünschenswert, den Arbeitsdruck auf Einhaltung der festgelegten Normen zu überprüfen.

Nun, im Falle der Selbstverlegung von Rohrleitungen vor Arbeitsbeginn sollte man die grundlegenden Anforderungen für Hausinstallationssysteme sowie die allgemein akzeptierte Reihenfolge ihrer Anordnung sorgfältig lesen.

Druckausgleicher

Beachten Sie einige Geräte, die den Druckausgleich erleichtern.

Ausdehnungsgefäß

Um den Wasserdruck in Haushaltsleitungen auszugleichen, können spezielle Werkzeuge zum Entfernen überschüssiger Medien verwendet werden. Außerdem kann der Überdruck im System sehr einfach ausgeglichen werden - dazu ist ein sogenannter Ausdehnungsbehälter eingebaut, der alle überschüssigen Medien übernimmt.

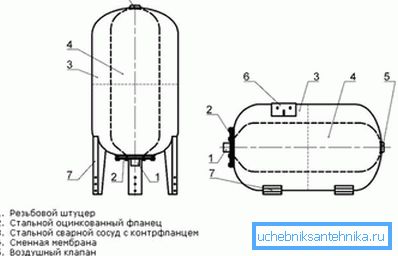

Alle bekannten Proben von Ausdehnungs- (Kompensations-) Tanks sind entsprechend ihrer Konstruktion in offene und geschlossene Geräte unterteilt. Sie werden sehr häufig in den Warmwasserversorgungssystemen eingesetzt, da in diesem Fall die Wahrscheinlichkeit der Bildung von Druckabfällen im System sehr hoch ist. Dies ist darauf zurückzuführen, dass das Kühlmittel bei seiner Zirkulation durch das Netzwerk (vom "Rücklauf" - zum Heizkessel und dann wieder in das System hinein) sein Volumen geringfügig vergrößert.

Tipp! Wenn sich die Wassertemperatur beispielsweise um 10 ° С ändert, erreicht die Expansionsrate des Kühlmittels im System 0,3% des Gesamtvolumens der darin enthaltenen Flüssigkeit.

Der Nachteil offener Expansionsvorrichtungen besteht darin, dass das System durch die Installation in einen Modus versetzt wird, der sich durch einen niedrigen Kühlmitteldruck und dadurch eine schlechte Handhabung auszeichnet. In einem offenen System erfolgt außerdem eine allmähliche Verdampfung des Trägers. Sie benötigen zusätzliche Anstrengungen für die kontinuierliche Erholung.

Zu all dem kann man noch hinzufügen, dass aufgrund der Offenheit des Tanks ständig frische Luftmengen in den Tank strömen, was eine Beschleunigung der Korrosionsvorgänge im System bewirkt.

Tipp! Da offene Ausgleichsbehälter im obersten Gebäudeteil untergebracht werden sollten, müssen sie obligatorisch isoliert werden. Es ist klar, dass die Kosten des gesamten Wasserversorgungssystems in diesem Fall deutlich ansteigen.

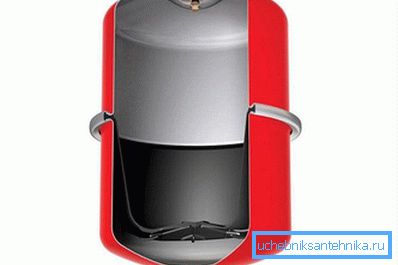

Alle oben genannten Probleme können durch die Verwendung eines geschlossenen Tanks als Ausgleichsvorrichtung vermieden werden, deren Installationsort in der Regel nicht genormt ist. Diese Tanks sind mit einem eingebauten Membranmechanismus ausgestattet, mit dem Sie den Druck des Trägers im geschlossenen Modus einstellen können.

Akkumulator

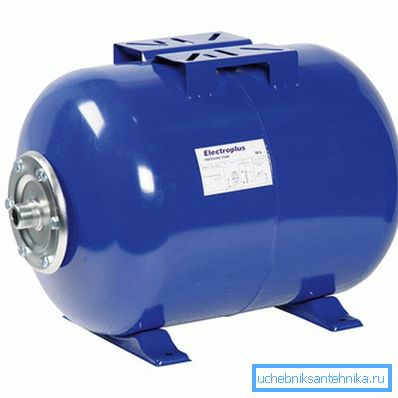

Neben Ausgleichsbehältern in Wasserversorgungssystemen können sogenannte Akkumulatoren installiert werden, um die Rohrleitung vor einem so gefährlichen Phänomen wie einem Wasserschlag zu schützen.

Das Phänomen des Wasserschlags manifestiert sich in der Regel bei einer Notabschaltung der Pumpausrüstung aus dem Netzwerk oder bei einem starken Schließen (Öffnen) des Wassereinlassventils. Die resultierenden dynamischen Belastungen können die zulässigen Werte für eine bestimmte Pipeline deutlich überschreiten. Beachten Sie, dass solche Geräte in der Regel in Rohrleitungen mit Trinkwasser betrieben werden und es Ihnen ermöglicht, einen kleinen Medienvorrat aufzubauen, der automatisch zum System zurückgeleitet werden kann (im Falle eines Druckabfalls in diesem System) offene Form und haben alle oben genannten Nachteile.

Tipp! Gleichzeitig mit Hydrospeichern wird empfohlen, Ausdehnungsgefäße mit geringem Volumen (ca. 0,2 Liter) in Wasserentnahmestellen zu platzieren.

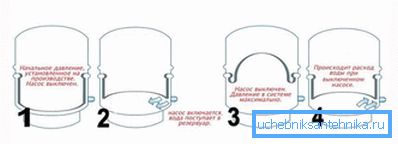

Das Funktionsprinzip des Hydrospeichers

Bei der Untersuchung des Designs des einfachsten geschlossenen Hydrospeichers wird festgestellt, dass seine Wirkung auf dem gleichen Membranmechanismus basiert (ähnlich dem Ausdehnungsbehälter). In einem geschlossenen Volumen befindet sich die Membran in einem stationären Zustand, ausgeglichen durch annähernd gleiche Drücke des Kühlmittels und der Luftblase, die sich auf gegenüberliegenden Seiten der Trennwand befinden. . Diese Änderung wird automatisch an das empfindliche Element des eingebauten Relais übermittelt, das die Pumpe abschaltet, wenn dieser Parameter einen bestimmten Wert erreicht.

Während des Wasserverbrauchs im System nimmt der Druck deutlich ab, was wiederum zur Auslösung des Relais führt, jetzt aber zum Einschalten. Hydraulische Anzeigen

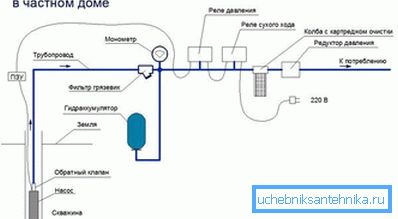

Durch die Berechnung des Trägerdrucks, der für die normale Funktion Ihrer Wasserleitung ausreicht, können Sie die Proben von Röhrenprodukten vor der Installation genau bestimmen. Es ist zu beachten, dass die Druckgrenzwerte im Netzwerk normalerweise den folgenden Indikatoren zugeordnet sind:

• die oberen und unteren Schwellen des Flüssigkeitsdrucks, für die die Kompensationsvorrichtungen eines geschlossenen Typs, die im Netzwerk installiert sind (Ausdehnungsgefäß und Speicher), ausgelegt sind;
• Druckwerte, die Bedingungen für die normale Funktion von Haushaltsgeräten schaffen, die von der Wasserversorgung abhängig sind (zum Beispiel eine Waschmaschine);
• Druckgrenzwerte, für die die von Ihnen gekauften Rohre und das damit verbundene Zubehör (Ventile, T-Stücke, Mischer usw.) ausgelegt sind.

Tipp! Die Einheit zum Messen des Drucks eines in Wasserleitungen zirkulierenden Trägers beträgt 1 bar (oder 1 Atmosphäre). Der Wert dieses Indikators für städtische Wasserleitungen (gemäß den Anforderungen des derzeit gültigen SNiP) sollte etwa 4 Atmosphären betragen.

Beachten Sie auch, dass die in der Heizungsleitung installierten Ventile, die Mischer sowie die Rohrleitungen selbst kurzzeitigen Druckstößen von bis zu 6 Atmosphären standhalten müssen. Beim Kauf von Grundmustern von Haushaltsgeräten, die an Ihr Wasserversorgungsnetz angeschlossen sind, sollten Sie Modelle auswählen, die hinsichtlich des Grenzfaktors einen geringen Sicherheitsspielraum haben. Mit dieser Voraussicht können Sie sie vor plötzlichen Druckstößen im Netzwerk schützen, die durch hydraulische Stöße verursacht werden.

Es ist sehr wichtig, dass der Wasserdruck in der Wasserversorgung eines Privathauses so hoch ist, dass Sie mehrere Verbrauchsstellen gleichzeitig erfassen können, was mit einem Minimum von 1,5 bar erreicht werden kann.

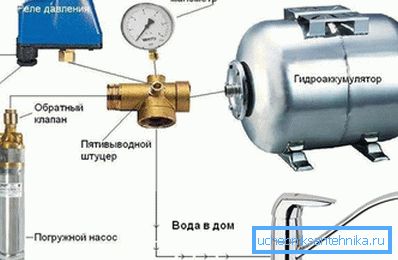

Zum direkten Ablesen des Drucks im Wasserversorgungsnetz werden Standardmessmanometer mit einer linearen Standardskala verwendet, die in geeigneten Einheiten kalibriert werden.

Serviceempfehlungen

Gemäß den Anforderungen von SNiP sollte die Funktionsfähigkeitsprüfung von Geräten im Heizungsnetz sowie der Status aller Zusatzgeräte mindestens einmal jährlich durchgeführt werden.

Bei diesem Test werden zunächst Lecks in der Wasserversorgung und der daraus resultierende Druckabfall festgestellt. Nachdem alle Lecks repariert wurden, muss der Druck in der Wasserversorgung überprüft werden, wie durch das Manometer am Hauptspeicher angezeigt.

Im Normalbetrieb des Systems sollte der Messwert dieses Geräts nahe am Mindestwert (Pmin) liegen. Mit einem deutlichen Unterschied zu Pmin (mehr als 10%) müssen Sie versuchen, den Druck auf die gewünschte Geschwindigkeit zu erhöhen, indem Sie die Pumpausrüstung in Ihrem Netzwerk einschalten. Wenn der Wasserdruck im Heizungsnetz ansteigt (unmittelbar nachdem das Pumpenstopprelais ausgelöst hat), müssen die Druckmessungen erneut durchgeführt werden, jetzt aber im Abschaltmodus. Der angegebene Parameter sollte analog zum vorherigen Fall nicht mehr als 10% vom Pmax-Wert abweichen.
