Pipeline-unterstützung - typen und funktionen

Unterstützungen sind ein notwendiges Element von Pipelinesystemen. Tatsache ist, dass selbst Rohrverbindungen höchster Qualität sehr schnell unbrauchbar werden, wenn die Struktur nicht sicher befestigt wird. Als nächstes betrachten wir, welche Arten dieser Produkte existieren, wie sich die Gleitlager für Rohrleitungen von festen Rohren unterscheiden und in welchen Fällen sie verwendet werden.

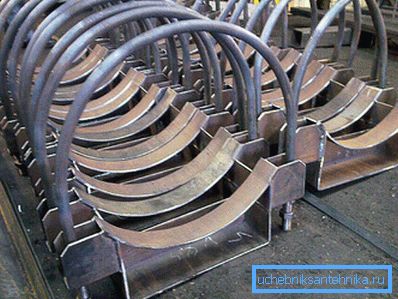

Rohrstreben-Unterstützungen

Allgemeine Informationen

Die Zuverlässigkeit der Pipeline hängt von vielen Faktoren ab, z.

  • Das Klima, in dem das System betrieben wird;
  • Systemgewicht;
  • Äußere Schwingungen und mehr.

Unterstützungen werden verwendet, um die negativen Auswirkungen der meisten dieser Faktoren zu reduzieren.

Meist werden sie in folgenden Branchen eingesetzt:

  • Atom- und Wärmekraftwerke;
  • Autobahn Öl- und Gastransport;
  • Technologische Wertesysteme;
  • Alle möglichen Konstruktionsentwürfe.

Gemäß GOST 36 146 88 kann der Durchmesser des Produkts zwischen 18 und 1620 mm liegen. Die Art des Metalls für sie wird abhängig von den Eigenschaften der Anlage und dem Produkt selbst ausgewählt.

Die wichtigste Materialanforderung ist die Fähigkeit, schweren Lasten standzuhalten.

Bewegliche Stützen

Sorten nach Art der Wirkung

Alle vorhandenen Trägertypen sind in zwei Typen unterteilt - mobil und stationär. Die Wahl des Teiletyps hängt von den Betriebsbedingungen der Linie und ihrem Typ ab. Außerdem erfahren Sie mehr über die Eigenschaften beider Typen (lesen Sie auch den Artikel Rohrwalzen: Technologie und Spezialwerkzeuge).

Beweglich

Diese Elemente werden für die Organisation von Boden- und Überlandsystemen verwendet. Zwischen ihnen und den Rohren befinden sich spezielle Kompensatoren.

Ihre Hauptfunktionen sind wie folgt:

  • Verringerung der Auswirkungen instabiler Temperaturen auf Rohrleitungen;
  • Reduzierung verschiedener Arten von Vibrationen;
  • Verringerung der Auswirkungen von Druckabfällen in den Rohren.

Meist werden diese Teile in den nördlichen Regionen eingesetzt, die durch schnelle Temperaturänderungen gekennzeichnet sind. Das Hauptmerkmal der beweglichen Elemente besteht darin, dass sie nur vertikale Lasten aufnehmen können, gleichzeitig aber die horizontale Verschiebung von Rohren, die durch Temperaturausdehnungen auftritt, nicht verhindern.

Ballsystem

Bewegliche Teile gibt es in verschiedenen Ausführungen:

Spannen und Schieben Wird für Systeme verwendet, die durch Temperatureinflüsse zu Verformungen neigen.
Kugelschreiber Sie werden an den Kurven von Autobahnen installiert, da sie für ihre freie Bewegung sorgen.
Frühling Entwickelt, um Autobahnen vor Vibrationen zu schützen.

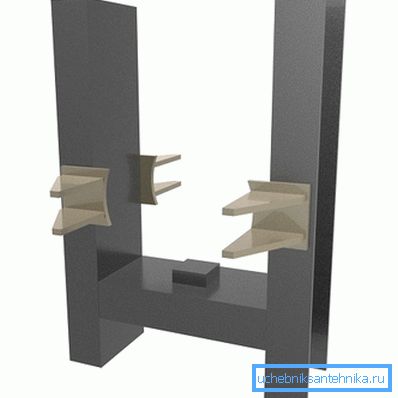

Festes Rohrbefestigungssystem

Stationär

Kann sowohl beim Verlegen von Land als auch unterirdischen Pipelines verwendet werden. Da der Name nicht schwer zu erraten ist, fixieren sie die Rohre sowohl in vertikaler als auch in horizontaler Position.

Klassifizierung nach baulichen Merkmalen

Je nach Einbautechnik und Konstruktionsmerkmalen werden die betreffenden Teile in folgende Kategorien eingeteilt:

  • Geschweißtes Gehäuse;
  • Klammerrumpf;
  • Bodyless;
  • Schild;
  • Konstruktionen steil gebogener Kurven.

Als Nächstes sollten Sie alle Arten näher betrachten.

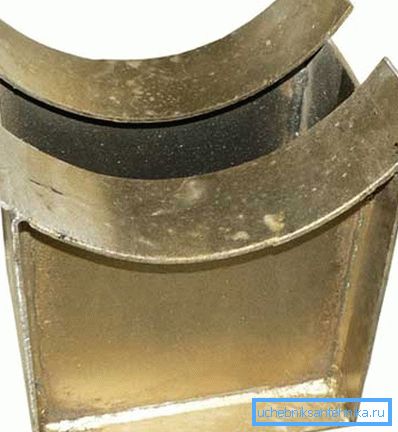

In der Foto - geschweißten Unterstützung

Geschweißt

Geschweißte Produkte unterscheiden sich durch eine Vielzahl von Arten. Sie sind mobil und unbeweglich.

Ihre Vorteile umfassen:

  • Niedriger Preis
  • Einfache installation;
  • Zuverlässigkeit

Beachten Sie! Geschweißte Teile werden ausschließlich für Stahlrohre verwendet.

Körperklemmen

Diese Produkte können auch mobil und bewegungslos sein.

Sie sind in zwei Arten unterteilt:

  • Mit einer runden Klemme - es ist zulässig, sich sowohl für Stahlsysteme als auch für andere Autobahnen einzusetzen.
  • Mit einem flachen Joch - nur auf Stahlmaster anwenden.

Beachten Sie! Zu den Karosserieklemmen gehören auch die Reifensysteme, die sich durch das Vorhandensein von Versteifungen auszeichnen.

Packageless

Tatsächlich handelt es sich bei diesen Produkten um gewöhnliche Klemmen. Sie sind auch mobil und unbeweglich. Wenn die ersteren die freie Bewegung der Rohre gewährleisten, wodurch sie auch Klemmführungen genannt werden, werden die letzteren durch Schweißen an der Basis befestigt.

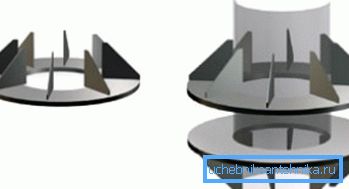

Schild unterstützt

Schild

Feste Abschirmstützen dienen zum Fixieren der vertikalen Abschnitte. Ihre Installation erfolgt durch Schweißen. Meistens werden sie verwendet, wenn ein Rohr durch eine Wand geführt wird.

Steile Biegungskonstruktionen

Dieser Teil wird unter dem Biegungsdesign installiert. Sein Design kann sowohl mobil als auch bewegungslos sein. Ich muss sagen, dass diese Produkte nicht nur für Autobahnen verwendet werden, sondern auch zum Befestigen von Ausrüstung aller Art.

Installationsmerkmale

Zunächst muss gesagt werden, dass es ziemlich schwierig ist, die Stützen korrekt zu installieren. Daher ist es besser, diese Operation nicht mit eigenen Händen durchzuführen, sondern Spezialisten anvertrauen. Tatsache ist, dass bei einem Verstoß gegen die Installationstechnik die Folgen am unangenehmsten sein können, da diese Elemente durch die Rohrleitung und die durchströmenden Flüssigkeiten starken Belastungen ausgesetzt sind.

Der Abstand zwischen diesen Teilen hängt vom Durchmesser der Rohre sowie von der Art des transportierten Fluids und der Installationstechnik des Produkts ab. Diese Entfernung ist auch ein wichtiger Parameter, von dem die Haltbarkeit der Pipeline abhängig sein kann. Daher sollten sie von Fachleuten bestimmt werden.

Hier vielleicht alle wichtigen Punkte, die zu den Merkmalen dieser Teile von Pipelines gesagt werden können.

Fazit

Die für Pipelines vorgesehenen Träger sind in einer Vielzahl von Ausführungen erhältlich. Die Auswahl hängt von einer Reihe von Faktoren ab. Um jedoch den korrekten Betrieb der Struktur sicherzustellen, muss das Teil nicht nur auf die eine oder andere Weise richtig ausgewählt werden, sondern auch die Installationsanweisungen müssen beachtet werden (siehe auch den Artikel Seamless Pipe: Anwendungsfeld und Herstellungsprozess).

In dem Video in diesem Artikel erhalten Sie weitere Informationen zu diesem Thema.
